Блок питания   PBX-PMX0114





Блок питания PBX-PMX0114  предназначен для формирования из внешнего переменного напряжения 220В стабилизированного напряжения «+12В».

Конструктивно блок питания выполнен в малогабаритном автономном корпусе ”ProBox”.  В корпусе размещена плата блока питания MX0114, выключатель сети, вентилятор и клемма заземления.

На торцевых панелях корпуса установлены разъем внешнего питания 220В с предохранителем, выключатель сети и клемма заземления (Рис.1). На эти панели также выведены разъем напряжения «+12В» и индикаторы состояния блока. В комплект поставки включен кабель питания  «DB9M-3x670K-0,5».

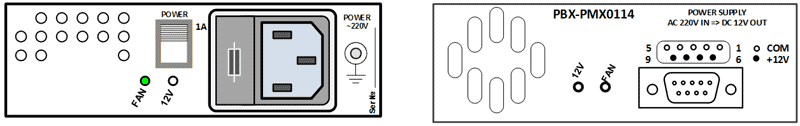

Торцевые панели корпуса







Кабель питания DB9M-3x670K-0,5



Предусмотрена работа двух блоков питания PBX-PMX0114  в параллель на одну нагрузку. В этом случае блоки подключаются к устройству «Распределитель напряжения PBX-DP-8», в котором выполняется параллельное подключение двух блоков питания PBX-PMX0114 и распределение напряжений «+12В» на 8 выходов. Устройство PBX-DP-8 также выполнено в корпусе ”PROBOX”.

Оборудование предназначено для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст.



Основные технические данные и характеристики

Входное напряжение: переменное 220В.

Выходные напряжения и токи нагрузки:

  • +12В, ток нагрузки   0……5,0А

  • +12В, ток нагрузки   0,15А

Допускается параллельное включение двух блоков питания на одну нагрузку. При неисправности одного блока питания автоматически включается другой.

Защита от коротких замыканий  с  самовосстановлением.

Масса изделия – не более 0,7 кг.

Диапазон рабочих температур: от +5 до +45°C

Габаритные размеры:   высота – 33,5 мм,  ширина - 105 мм, глубина - 160 мм.




Комплектность



Блок питания PBX-PMX0114 …………………………………………...

  1  шт.

Кабель питания DB9M-3x760K-0,5  …………………

  1 шт.

Кабель сетевого питания 220В  ……………………….…….…………

  1 шт.

Паспорт …………………………….………………

 1 шт.
