Усилители-распределители аналоговых видео и импульсных синхросигналов одно- и двухканальные
/ PBX-VD-414, PBX-VD-418, PBX-VD-424 /





Усилители-распределители системы "ProBox” серии PBX-VD-xx предназначены для усиления и распределения до двух независимых каналов логических и аналоговых сигналов синхронизации: LTC , AES ( DARS ), 10МГц, PPS , WC , ВВ, TRI - LEVEL или аналоговых видеосигналов системы PAL , SECAM , NTSC .

Выпускаются следующие модели усилителей-распределителей "ProBox" серии PBX-VD-xx :

PBX- VD -414 – один канал усиления и распределения 1х4 ;

PBX- VD -418 – один канал усиления и распределения 1х8;

PBX- VD -424 – два канала усиления и распределения 1х4.



Питание блоков"ProBox ” осуществляется от внешнего адаптера 12 V @1000 mA.







Технические данные и характеристикии



Основные параметры:



Количество каналов:

PBX-VD-414

PBX-VD-418

PBX-VD-424



Один

Один

Два

Количество выходов по каждому каналу:

PBX-VD-414, PBX-VD-424

PBX-VD-418



Четыре

Восемь

Входное сопротивление, тип разъёма

75 Ом,  BNC

Выходное сопротивление аналогового сигнала,
тип разъёма

75 Ом,  BNC

Выходное сопротивление логического сигнала,
тип разъёма

50 Ом,  BNC

Максимальное значение входного аналогового сигнала

+/-1,9В

Уровень логической "1" входного логического сигнала

+2 ÷ +5В

Уровень логического "0" входного логического сигнала

-0,5 ÷ +0,5В

Максимальное значение выходного аналогового сигнала на нагрузке 75 Ом

+/-2В

Максимальное значение выходного аналогового сигнала на нагрузке 50 Ом

+/-1,6В

Уровень логической "1"  выходного логического сигнала на нагрузке 50 Ом

+2,7В

Уровень логической "1" выходного логического сигнала на нагрузке 75 Ом

+3В

Уровень логической "1"  выходного логического сигнала на высокоомной нагрузке

+5,5В

Диапазон регулировки усиления аналоговых сигналов

0 ÷ +6дВ

Регулировка усиления логических сигналов

отсутствует

Дифференциальный (балансный) вход:

PBX-VD-414

PBX-VD-418

PBX-VD-424



имеется

имеется

имеется для входа “А”

Релейный обход при выключении напряжения питания

Имеется по каждому входу

Задержка аналогового сигнала

6,5нс

Задержка логического сигнала

7,5нс





Индикация

  • Индикация разрешённого типа входного сигнала - логический (красный)/аналоговый (зелёный) на каждом входе.

  • Индикация наличия питания.

Потребляемая мощность ……………… не более 4.5 Вт
Питание …………………………………. 7В ÷ 16В
Адаптер питания ……………………… 12В @ 1A.
Диапазон рабочих температур………. от 0 до 45 °С.
Время непрерывной работы…………. 24 часа
Габаритные размеры…………………. 1 0 0х105х33,5 мм
Масса (с адаптером питания)………… не более 1,0 кг.



Состав и работа усилителей-распределителей "ProBox" серии PBX-VD-хх





Усилители-распределители "ProBox ” серии PBX-VD-хх выполнены в малогабаритных автономных корпусах. Внутри корпуса располагается плата устройства.

В состав устройств входит также выносной блок питания.



Структурные схемы моделей усилителей-распределителей сигналов системы "ProBox” PBX-VD-424, PBX-VD-418 и PBX-VD-414







Структурная схема двухканального усилителя 1х4  PBX-VD-424







Структурная схема одноканального усилителя 1х8  PBX-VD-418







Структурная схема одноканального усилителя  1х4  PBX-VD-414



Устройство состоит из одного или двух каналов распределения входного сигнала на четыре или восемь выходов.

По входу на печатной плате установлена съёмная перемычка ("джампер") X 19 (для PBX-VD-424 – Х18 и Х19), задающая тип входного сигнала: логический или аналоговый. Тип сигнала устанавливается в соответствии с маркировкой, нанесённой на плату: “ I ” – логический, “А” – аналоговый. Для изменения положения перемычки необходимо снять верхнюю крышку устройства, открутив четыре винта, расположенных по бокам корпуса. Если входной импульсный сигнал имеет уровень меньше 2В на нагрузке 75Ом (например, сигналы AES / EBU ( DARS )), необходимо использовать режим “А” (аналоговый). Под каждым входным разъёмом установлен светодиод. Аналоговому режиму соответствует зелёный цвет, логическому – красный цвет свечения светодиодов. В аналоговом тракте по входу (для усилителя PBX-VD-424 только по входу “А”) стоит дифференциальный усилитель (ДУ), предназначенный для устранения синфазной помехи. Включение/выключение данной опции осуществляется съёмной перемычкой ("джампером") X 15, установленной на печатной плате и отмаркерованной BAL ON / OFF . Далее установлен регулируемый напряжением усилитель (РУ). Регулировка осуществляется по каждому входу в диапазоне от 0дБ до +6дБ потенциометрами, установленными со стороны ввода напряжения питания и подписанными GAIN (для PBX-VD-424 – GAIN A , GAIN B ). Увеличение усиления происходит при вращении потенциометра по часовой стрелке. В конце тракта установлены усилители мощности БУ (БУФ).

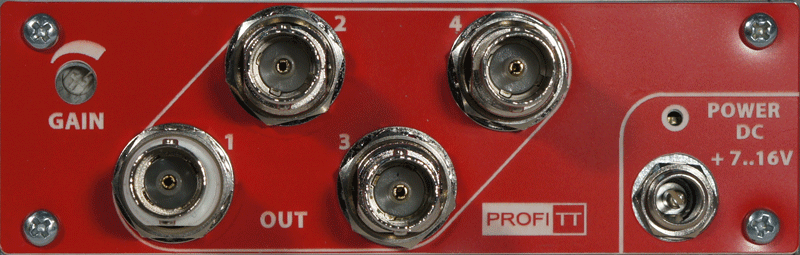

Внешний вид передних и задних панелей усилителей-распределителей серии PBX-VD-хх представлен ниже:







На передней и задней панелях модулей находятся входные (IN) и выходные ( OUT ) BNC разъемы блока, а также выведена индикация состояния блока:

  • IN, INA , INB - индикация выбранного типа входного сигнала: зелёный цвет соответствует режиму работы с аналоговым сигналом, красный – с логическим.

  • POWER – индикация наличия питания (красный – питание в норме).

Конструктивное исполнение



Конструктивно усилители-распределители PBX-VD-414, PBX-VD-418 и PBX-VD-424 выполнены в малогабаритных автономных корпусах с размерами 100х105х33.5 мм. В корпусе размещается плата усилителя-распределителя. На торцевые панели корпуса выведены разъемы B NC, разъем питания, а также выведены индикаторы состояния блока.

В состав устройств входит выносной адаптер питания 12V@1A.
