PCOA-3105 серия модулей резервирования цифровых аудио каналов EBS/EBU



Модули PCOA-3105 серии системы "PROFLEX" предназначены для резервирования цифровых аудио каналов. Модули идеально подходят для резервирования особо важных сигнальных путей. Переключение на резервный канал осуществляется как в автоматическом, так и в ручном режимах. Переключение происходит благодаря пассивному реле с 'защелкой', что обеспечивает прохождение последнего выбранного сигнала даже при выключенном блоке питания либо при извлеченной фронтальной плате.. Аналоговый мониторный выход обеспечивает контроль присутствия аудио сигнала в выходном цифровом потоке.

Критерием перехода на резервный канал может быть:

  • пропадание входного сигнала или частота аудио кадров находится вне зоны захвата (24-192) кГц

  • обнаружение ошибки четности в любом из аудио кадров

  • нарушение бифазной кодировки цифрового потока

  • ошибка проверки циклической избыточности кода (CRC)

  • любая комбинация из перечисленных ошибок (программируется пользователем)

Модули  показывают на двухзначном цифровом индикаторе  количество ошибок (в минуту, час) как в основном так и в резервном каналах . Обеспечивается индикация появления основных ошибок на соответствующих светодиодах. Задержка переключения  на резервный канал может программироваться пользователем.
Дистанционное управление модулями от общей сети и собственного GPI.



Состав серии:

модель

 кол-во занятых  слотов

опции

тип входа/выхода

      мониторный выход

PCOA-3105

1

балансный

Х

PCOA-3105-1

1

небалансный

Х



Достоинства:

  • Пассивный релейный ключ

  • При пропадании питания или извлечении фронтальной платы на выходе OUT обеспечивается наличие последнего выбранного сигнала (MAIN или STBY) благодаря пассивному реле с 'защёлкой'.

  • Индикация ошибок ( в минуту, в час )<

  • Индикация потери основного и резервного каналов

  • Автоматический переход на резервный канал (программируемый критерий перехода)

  • Программируемая задержка переключения (до 9,9 сек)

  • Аналоговый мониторный выход

  • Входы и выходы управления GPI

  • Дистанционное и местное управление



Технические данные

Входы

3105

   Балансный

Разъём

DB-25

3105-1

Небалансный

Разъём

 BNC

GPI

Внешнее управление режимом работы MAIN/STBY/AUTO (замыкание на землю соответствующего контакта)

Разъём

Клемма

Выходы

3105

   Балансный

Разъём

DB-25

3105-1

Небалансный

Разъём

 BNC

 Мониторный

Аналоговый

Разъём

DB-9

GPO

Клемма

Характеристики

Мониторный выход

линейный, нагрузка не менее 600 Ом

Управление

Режим работы

авто/основной/резервниый (Auto/Main/Stby)

Индикация ошибок  (в минуту, в час)

цифровой двухзначный индикатор

Задержка переключения

0,1...9,9 сек

Индикация

Светодиоды

Основная группа

главный (MAIN) вход

резервный (STBY) вход

Потеря входного сигнала

V

V

Нарушение бифазной кодировки

V

V

Ошибки  CRC

V

V

Наличие ошибки четности

V

V

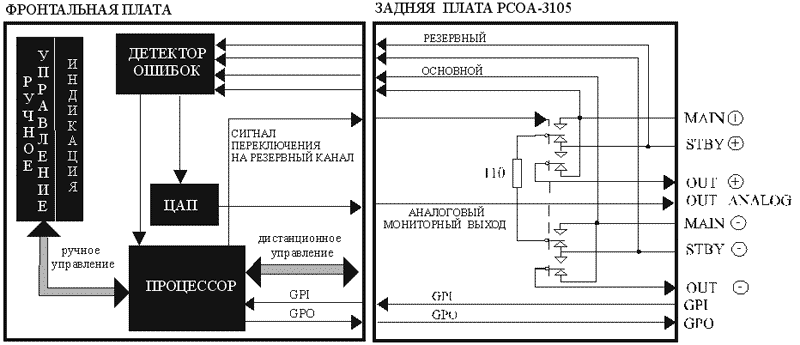

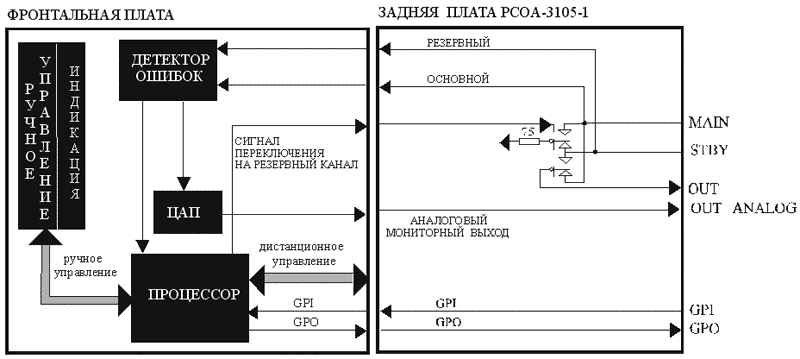

Структурная схема модулей серии PCOA-3105

Внешние разъёмы модулей резервирования  серии 3105

Органы управления и индикации модулей PCOA-3005

На срезе фронтальной платы расположены органы управления и индикации



Управление

  • MAIN - кнопка выбора сигнала основного канала

  • STBY - кнопка выбора сигнала резервного канала

  • MODE - кнопка выбора режима ERR MONITOR MAIN / STBY либо установки задержки переключения (режим SW DEL )

  • UP / DOWN - кнопки увеличения/уменьшения значения задержки переключения (режим
    SW DEL ), изменения состояния режима.



Индикация

  • IN USE MAIN - светодиод, зажигание которого указывает, что на выход проходит основной канал

  • IN USE STBY - светодиод, зажигание которого указывает, что на выход проходит резервный канал

  • IN USE AUTO - светодиод, зажигание которого указывает, что устройство находится в автоматическом режиме

  • ERR DETECT MIN / HOUR - светодиоды, зажигание которых показывает, что на цифровом индикаторе высвечивается количество любых ошибок в минуту или час соответственно

  • ERR MON MAIN / STBY - светодиоды, зажигание которых указывает, что на цифровом индикаторе высвечиваются ошибки в основном или резервном каналах соответственно

  • SW DEL - светодиод, моргание которого указывает, что на цифровом индикаторе индицируется значение задержки переключения (в сек) и возможно ее изменение с помощью кнопок UP / DOWN

  • LOSS MAIN / STBY - светодиоды, зажигание которых указывает на отсутствие сигнала в основном/резервном каналах

  • BICODE MAIN / STBY - светодиоды, зажигание которых указывает на нарушение бифазной кодировки потока AES в основном/резервном каналах

  • PARITY MAIN / STBY - светодиоды, зажигание которых указывает на ошибки четности в основном/резервном каналах

  • CRCE MAIN / STBY - светодиоды, зажигание которых указывает на ошибки контроля циклического кода в основном/резервном каналах



Управление от ПЭВМ

Устройства 'PROFLEX' могут управляться от ПЭВМ.

Мониторинг устройств модульной системы 'PROFLEX' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (по заказу) , с использованием соответствующего программного обеспечения
