Усилители распределители SDI / ASI сигналов
/
Серия PDVA-3347-х /



Усилители-распределители Серии PDVA-3347- x предназначены для усиления и распределения сигналов ASI/SDI .

Выпускаются следующие модели усилителей-распределителей:

PDVA-3347-4 - предназначены для усиления и распределения на четыре выхода сигналов ASI / SDI .

PDVA-3347-8 - предназначены для усиления и распределения на восемь выходов сигналов SDI .

Все модели усилителей Серии PDVA -3347- x содержат автоматический корректор кабеля и схему восстановления тактовой частоты. Аналоговый выход PAL / NTSC MON предназначен для контроля входного SDI сигнала.

В устройстве предусмотрен релейный обход входа на первый выход при пропадании питания или извлечении фронтальной платы.

Усилители-распределители Серии PDVA -3347- x имеют модульную конструкцию, входят в модульную систему " PROFLEX " и размещаются в корпусах 1 U или 3 U этой системы. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3 U - вертикально. Блок PDVA -3347-4 занимает один слот, блок PDVA -3347-8 - два слота в корпусах " PROFLEX ".

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.



Возможности :

  • Автоматическое определение стандарта входного сигнала.

  • Возможность принудительного включения входного стандарта.

  • Индикация ошибок EDH (для SD SDI ) в мин/час.

  • Индикация пропадания входного сигнала.

  • Автоматический корректор кабеля.

  • Восстановление тактовой частоты во всех режимах ( reclocking ).

  • Мониторный выход PAL / NTSC при входном SD SDI сигнале.

  • Релейный обход входа на первый выход



Технические данные и характеристики



Вход:

Стандарты :::::::::::::: SMPTE259M A,B,C,D (SDI)

DVB / ASI (только для PDVA -3347-4 )

Количество входов ::::::::::.. 1, с восстановлением тактовой ( reclocking )

Входное сопротивление ::::::::.. 75 Ом.

Входное затухание несогласованности ::. не менее 18 дБ до 270МГц.

Коррекция входного кабеля::::::: автоматическая, до 300м для SD SDI (270 Mb / s ). Кабель типа Belden 1694 A или эквивалентный.

Разъемы ::::::::::::::: BNC .



Выход электрический цифровой:

Стандарт::::::::::::::.: соответствует входному

Количество выходов :::::::::: 4, с восстановления тактовой ( PDVA -3347-4 )

8, с восстановления тактовой ( PDVA -3347-8 )

Выходное затухание несогласованности :: не менее 18 дБ до 270 МГц.

Размах :::::::::::.::::: 800 мВ ± 10%.

Разъемы :::::::::::::::.. BNC .

Время нарастания и спада::::::::. 700 пс. номинал

Джиттер:::::::::::::::.. менее 0.2 UI (единичного интервала)



Выход аналогового сигнала PAL / NTSC (при входном SDI сигнале):

Количество выходов :::::::::: 1

Выходное сопротивление::::::::.75 Ом.

Размах ::::..::::...::::::.. 1000 мВ на нагрузке 75 Ом.

Ошибка по фазе и амплитуде::::::... не более 3%.

Неравномерность АЧХ:::::::::. не более 2% до 5.5 Мгц

Разъем .::::::::..:::::::. BNC .



Диапазон рабочих температур: от 5 до 45 ° С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса: не более 0,4 кг.



Общее устройство и принцип действия

Усилители-распределители Серии PDVA -3347- x - это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Усилителm-распределителm содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":




Структурная схема усилителя-распределителя Серии PDVA-3347-х



Входной сигнал проходит автоматический корректор кабеля и далее поступает на схему восстановления тактовой частоты, с выхода которой подается одновременно на выходной буфер и процессор потока. В процессоре потока производится определение наличия входного сигнала, его стандарт, подсчет ошибок EDH для SDI сигнала, определение правильности полярности ASI сигнала. Здесь производится декодирование входного сигнала и, в случае SD SDI сигнала, производится его преобразование в аналоговый PAL / NTSC формат для контроля.

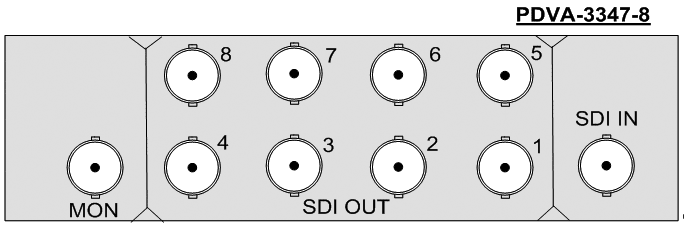

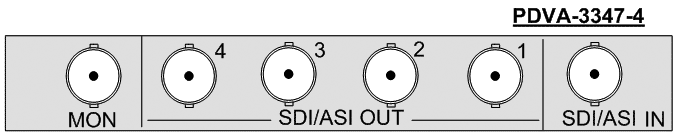

Внешние разъёмы усилителей-распределителей Серии PDVA -3347-х



Конструкция

Конструктивно усилитель-распределитель Серии PDVA -3347- x построен на фронтальном и заднем модулях системы ' PROFLEX '.

Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе 'PROFLEX', в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется .

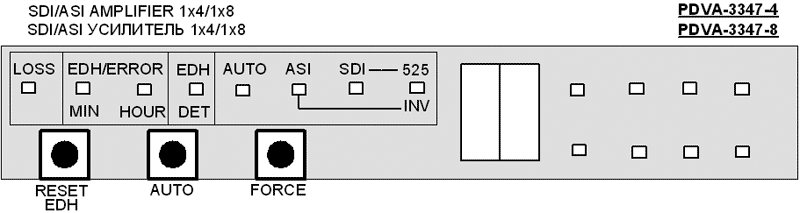

Управление и индикация

Органы управления и индикации расположены на лицевой панели усилителя.





В блоке возможны следующие режимы:

  • AUTO - автоматический выбор стандарта входного сигнала;

  • FORCE - принудительный выбор стандарта входного сигнала;

  • RESET EDH - сброс счетчика ошибок EDH ;

В блоке возможны следующие органы индикации:

  • LOSS - индикатор отсутствия сигнала на входе устройства;

  • EDH DET - индикатор присутствия посылок EDH во входном сигнале SDI ;

  • EDH MIN / HOUR - зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа;

  • ASI , SDI - индикатор стандарта входного сигнала;

  • 525, INV - индикатор двойного назначения: в режиме SDI указывает, что стандарт входного сигнала 525/60; в режиме ASI указывает на инверсную полярность входного сигнала.



Конфигурация передатчика

Выбор автоматического режима определения стандарта входного сигнала

  • Нажмите кнопку AUTO .

  • Зажигается светодиод AUTO и один из индикаторов стандарта (при наличии сигнала на входе):

    • при входном сигнале ASI - светодиод ASI (на цифровом трехзначном индикаторе ASI )

    • при входном сигнале SD SDI - светодиод SDI (на цифровом трехзначном индикаторе SdI )

Выбор принудительного режима установки стандарта входного сигнала

  • Кнопкой FORCE установите требуемый стандарт входного сигнала.

Сброс счетчика ошибок EDH / CRC

  • Нажмите кнопку RESET EDH . Счетчик ошибок во входном сигнале обнулится.




Управление от ПЭВМ

Устройства 'PROFLEX' могут управляться от ПЭВМ.

Мониторинг устройств модульной системы 'PROFLEX' от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).
