Приемник оптический сигнала SDI с синхронизатором и поддержкой введенного звука PORC-3227SFP(A) предназначен для преобразования оптического сигнала SDI в электрический и синхронизации входного сигнала SDI к опорному сигналу REF (видеосигнал черного поля).

Выпускаются следующие модели оптических приемников :

PORC-3227SFP – чувствительность от минус 3 до минус 26 дБм.

PORC-3227SFPA – чувствительность от минус 9 до минус 32 дБм.

На оптическом входе применен SFP модуль , который позволяет производить замену приемника, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения на входе приемника. В приемниках модели PORC-3227SFPA применен SFP модуль с APD фотодиодом, что обеспечивает повышенную чувствительность устройства по оптическому входу.

Приемник имеет дополнительный выход PAL мониторный, где на изображение выходного сигнала наложено изображение цветного четырёхканального индикатора уровня звука (среднеквадратичного и пикового).

Оптические приемники входят в модульную систему "PROFLEX", построены на модулях "PROFLEX" и размещаются в корпусах 1U или 3U этой системы. Каждый из них занимает один слот в корпусах “PROFLEX”.

Блоки предназначен ы для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Функциональные возможности:

• индикация потери сигнала;

• индикация ошибок EDH (мин./час);

• SFP модуль на оптическом входе;

• версия приемника с APD фотодиодом (блок с индексом “ А ”);

• мониторинг входной оптической мощности в реальном времени (доступно только через систему дистанционного управления и мониторинга, среда Ethernet );

• индикация наличия вложенного аудио во входном сигнале;

• внутренний генератор тон – сигнала 1 кГц;

• задержка звука отслеживает задержку видео;

• возможность задержки звука на 32 кадра;

• регулировка усиления для каждой канальной пары в пределах ± 6 дБ;

• выбор номера группы для извлечения звуковых данных;

• выбор номера группы для вложения звуковых данных;

• возможность использования в одно, двух (WDM) и многоканальных (CWDM - до 18 каналов) системах передачи;

• графический индикатор уровня звука (среднеквадратичный и пиковый), накладываемый на цветное изображение контрольного выхода PAL MON;

Технические характеристики тракта

Входы:

Оптический вход

Вход видео – REF

Выходы:

Выход видеосигнала SDI

Выход PAL мониторный с наложенным графическим индикатором

Фазирование выходного SDI по строке и кадру относительно входного REF .

Регулировка величины «задержки – опережения» по кадру осуществляется с шагом одна строка, в пределах +/- 127 строк.

Регулировка величины «задержки – опережения» по строке осуществляется с шагом 37 nS , в пределах +/- пол строки.

Потребление изделия: +5В – 0,722А; -7В – 0,076А; +7В – 0,175А.

Диапазон рабочих температур : от 5 до 45 ° С.

Время непрерывной работы : 24 часа.

Габаритные размеры : фронтальная плата 100 x 220 мм, задняя плата 100х100 мм.

Масса : не более 0,4 кг.

Общее устройство и принцип действия

Оптический приемник PORC-3227 SFP ( A ) является изделием модульной системы "PROFLEX" и выполнен в виде переднего и заднего модулей этой системы, которые размещаются в корпусах 1U или 3U "PROFLEX" и соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

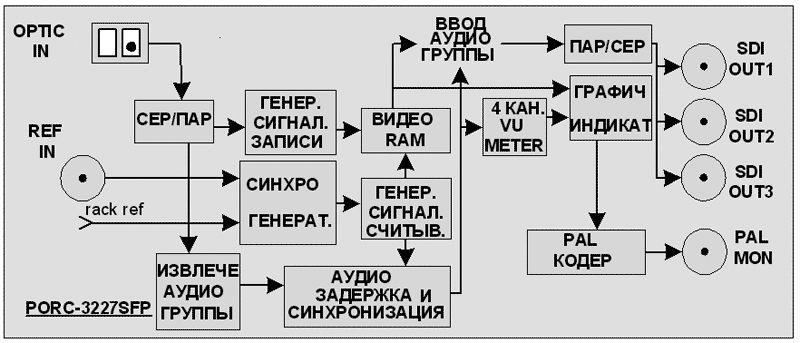

Структурная схема приемника

На вход блока IN подается оптический сигнал SDI , на опорный вход REF IN подается опорный сигнал чёрного поля ( REF ).

Оптический SDI сигнал поступает на преобразователь оптического сигнала в электрический (SFP модуль, который позволяет осуществлять мониторинг входной оптической мощности в реальном времени (доступно только через систему дистанционного управления и мониторинга, среда Ethernet) , с выхода которого поступает на фронтальный модуль. С выхода SDI-декодера (серийный/параллельный), 10-разрядный сигнал подается на видео/аудио процессор.

Видеопоток записывается в память, после чего считывается на частоте опорного видео сигнала ( REF ). В аудио процессоре выполняется извлечение сигнала звука, запись его в память и определение задержки между входным и выходным сигналом SDI . Далее после схемы раздельной для каждой пары регулировки усиления, звуковой сигнал, перетактированный к опорному сигналу, может быть вложен в сигнал SDI .

На мониторном выходе PAL формируется сигнал изображения с наложенным на него изображением графического 4-канального индикатора уровня звука.

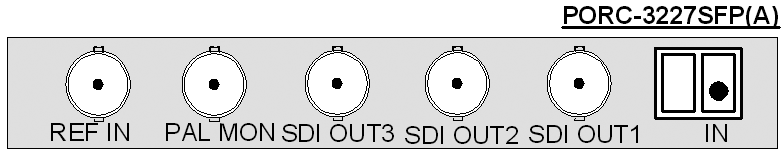

Внешние разъёмы приемника

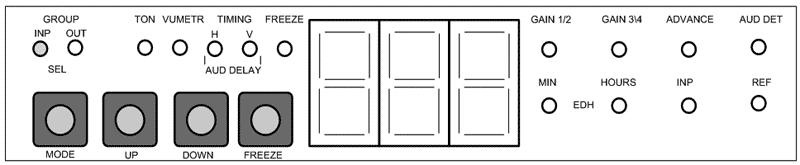

Панель управления местная

Панель управления размещается на плате фронтального модуля устройства.

В центре панели расположен цифровой индикатор.

Слева от цифрового индикатора размещены кнопки управления:

• MODE – выбор параметра регулировки или переключения режима работы устройства (выбор пункта меню);

• DOWN/UP – уменьшение/увеличение значения параметров регулировок или включения нужного состояния режимов работы.

При одновременном нажатии на кнопки DOWN и UP регулируемый параметр устанавливается в номинальное значение;

• FREEZE – включение/выключение режима «стоп поле».

Светодиоды, расположенные над кнопками, и два светодиода справа от индикатора в верхнем ряду индицируют режимы управления сигналом (пункты меню):

• INP GROUP SEL – выбор номера группы, из которой будет извлекаться звук .

• OUT GROUP SEL – выбор номера группы, в который будет вводится звук .

• TON – включение тест-сигнала “1 кГц” в любом выходном канале .

• VU METR – управление положением индикатора звука (его включение и выключение)

• TIMING H – фазирование выходного SDI по строке относительно входного REF .

• TIMING V – фазирование выходного SDI по кадру относительно входного REF .

• TIMING AUD DELAY – задержка звука в полях.

• FREEZE – индицирует режим стоп поле.

• GAIN 1/2 – регулировка усиления для 1-ой канальной пары (1-ый и 2-ой канал)

• GAIN 3/4 – регулировка усиления для 2-ой канальной пары (3-ий и 4-ый канал)

Справа от цифрового индикатора расположены светодиоды, индицирующие состояние модуля:

• ADVANCE – индицирует опережение или задержку выходного SDI по строке или кадру относительно входного REF .

•  AUD DET – загорание светодиода индицирует наличие звукоданных, что во входном сигнале

• EDH MIN / HOUR – загорание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа .

• INP – загорание светодиода указывает на присутствие входного сигнала.

• REF – загорание светодиода указывает на присутствие опорного сигнала REF (видео-сигнал).

Конструктивное исполнение

Конструктивно оптический приемник PORC-3227 SFP ( A ) выполнен на фронтальном ( PDFE -2307-8- 9 F ) и заднем ( PORC -2237 RSF для модели PORC -3227 SFP и PORC -2237 RSF A для модели PORC -3227 SFPA ) модулях системы “ PROFLEX ” и занимает один слот в корпусах “ PROFLEX ”.

Фронтальный модуль выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы.

Задний модуль выполнен в виде платы размером 100х100 мм, на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая находится внутри корпуса “ PROFLEX ”. Через неё на модули поступает напряжение питания и команды дистанционного управления (если в корпусе установлен модуль процессора) и глобальный опорный синхросигнал.

  Установка режимов устройства PORC -3227 SFP ( A )

Управление устройством выполняется от местной панели управления:

Выбор номера группы извлечения звука:

Убедитесь, что во входном сигнале SDI присутствует звук - должен гореть светодиод AUD DET .

•  Нажатием кнопки MODE выберите в ряду светодиодов слева от цифрового индикатора режим INP GROUP SEL . Индикатор INP загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора введите номер группы из которой будет извлекаться звук (возможные номера Ø1, Ø2, Ø3, Ø4 ). В случае присутствия звука в выбранной группе должен гореть светодиод 1/2 и 3/4 , если звука нет, светодиоды не горят.

Выбор номера группы введения звука:

•  Нажатием кнопки MODE выберите режим OUT GROUP SEL . Индикатор OUT загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора введите номер группы введения звука (возможные номера Ø1, Ø2, Ø3, Ø4 ).

Выберите режим включения тон-сигнала «1 кГц»:

•  Нажатием кнопки MODE выберите режим TON . Индикатор TON загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора включите тон в требуемом канале:

OF – тон выключен во всех каналах;

On – тон включен во всех каналах;

O 1… O 4 – тон поочерёдно включается в выбранном канале.

Управление измерителем уровня вложенного звука ( VU METR ):

•  Нажатием кнопки MODE выберите режим VU METR . Индикатор VU METR загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора установите положение индикатора по горизонтали (условные пределы регулировки 00…74)

Одновременное нажатие кнопок MODE и UP удаляет изображение индикатора
(на индикаторе панели - OF ).

Одновременное нажатие кнопок MODE и DOWN вводит изображение индикатора
(на индикаторе панели - On ).

Фазирование выходного сигнала SDI по строке относительно входного REF :

•  Нажатием кнопки MODE выберите режим TIMING H . Индикатор TIMING H загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора установите требуемую задержку по строке. Светодиод ADVANCE индицирует опережение (горит) или отставание (не горит) выходного сигнала SDI по строке относительно входного REF .

Фазирование выходного сигнала SDI по кадру относительно входного REF :

•  Нажатием кнопки MODE выберите режим TIMING V . Индикатор TIMING V загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора установите требуемую задержку по кадру . Светодиод ADVANCE индицирует опережение (горит) или отставание (не горит) выходного сигнала SDI по кадру относительно входного REF .

Ввод режима «Стоп поле»:

•  Нажмите кнопку FREEZE . Индикатор FREEZE загорится. Изображение «заморозится»

•  Снова нажмите кнопку FREEZE . Изображение «разморозится».

Каждое последующее нажатие будет «замораживать (размораживать)» изображение.

Отрегулируйте дополнительную задержку звука:

•  Нажатием кнопки MODE выберите режим TIMING AUD DELAY , при этом должны одновременно гореть оба индикатора H и V .

•  Кнопками UP и DOWN по показаниям цифрового индикатора установите требуемую задержку звука, извлеченного из входного сигнала SDI . Величина задержки измеряется в ТВ полях.

Отрегулируйте усиление звука:

Справка. Одна внедренная группа содержит четыре канала (1…4), которые объединены в две канальные пары (первый и второй каналы составляют первую пару, третий и четвёртый – вторую).

•  Нажатием кнопки MODE выберите режим GAIN 1/2. Индикатор GAIN 1/2 загорится.

•  Поочередным нажатием кнопки UP /DOWN увеличивайте/уменьшайте усиление в 1-ом и 2-ом каналах с шагом 0,1 дБ. На втором и третьем индикаторах отображается значение усиления в дБ. Появление знака (-) на первом индикаторе указывает на отрицательное значение установленного усиления. Одновременное нажатие на кнопки UP и DOWN устанавливает номинальный коэффициент усиления 0 дБ.

•  Нажатием кнопки MODE выберите режим GAIN 3/4. Индикатор GAIN 3/4 загорится.

•  Аналогичными действиями произведите регулировку усиления в 3-ем и 4-ом каналах.

Выполните (при необходимости) сброс сигналов EDH:

•  Нажатием кнопки MODE выберите на цифровом индикаторе режим Edh .

•  Одновременно нажмите кнопки UP и DOWN , при этом погаснут оба индикатора EDH справа от цифрового индикатора. Сброс выполнен.

“Горячая” замена SFP модуля

SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.

Управление от ПЭВМ

Управление приемником PORC-3227SFP(A) и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, с использованием программного обеспечения: «Программный пакет для мониторинга и управления модульной системой « PROFLEX » ( PC , среда Windows , ETHERNET ».

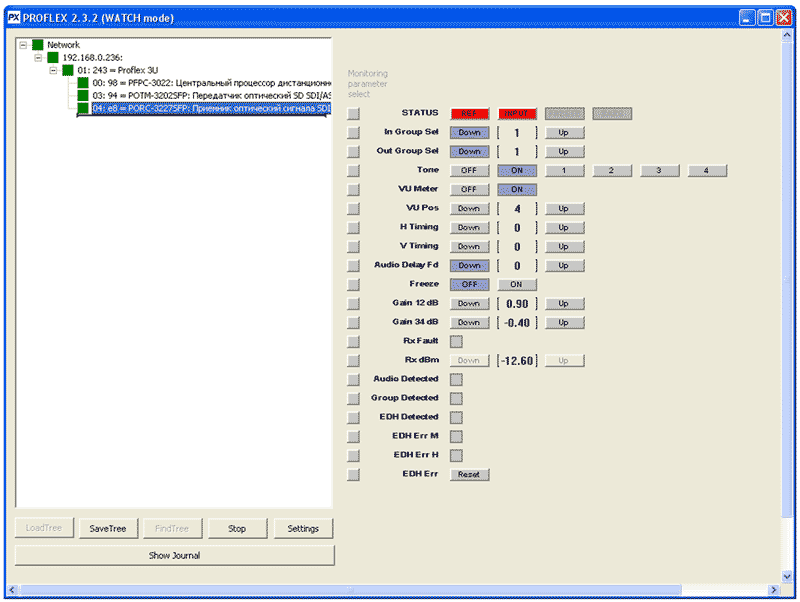

Окно управления модулем PORC-3227SFP(A) представлено на рис. 6.

Перечень параметров и регулировок аналогичны описанным выше для местной панели управления (см. п.п. 1.3.2 и 2.1.2.5).

В первой строке « STATUS » зеленый/красный цвет любой из надписей REF и INPUT означает наличие/отсутствие сигнала REF и входного сигнала.
