Приемник оптический 3G/HD/SD SDI с преобразованием в HDMI
(вход оптический 3G/HD/SD SDI; выходы электрические SDI и HDMI)
 PBX-ORH-161



Приемник оптический 3G/HD/SD SDI с преобразованием в HDMI PBX-ORH-161
(далее по тексту приемник)  предназначен для:

  • приема и преобразования оптического сигнала 3G/HD/SD SDI, пришедшего по волоконно-оптической линии связи (ВОЛС),  в электрический сигнал 3G/HD/SD SDI;

  • для преобразования оптического сигнала 3G/HD/SD SDI в HDMI без изменения формата.



Приёмник PN-ORH-161(A) может использоваться в одно-, двух- и многоканальных системах. На оптическом входе IN используется SFP модуль, который позволяет производить замену приемника, не выключая устройство.

В приемниках модели PN-ORH-161A применен SFP модуль с APD фотодиодом, что обеспечивает повышенную чувствительность устройства по оптическому входу.

Выпускаются следующие модели оптических приемников:

  • PN-ORH-161 -  чувствительность  - от минус 3 до минус 24 дБм.

  • PN-ORH-161A - чувствительность - от минус 9  до минус 28 дБм.



Приемник PBX-ORH-161 размещается в компактном корпусе (100x105x33,5 мм).

Приемник предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт. ст.







Функциональные возможности:

  • SFP модуль на оптическом входе;

  • индикация потери сигнала на входе;

  • автоматическое определение стандарта входного сигнала;

  • извлечение звуковых данных из двух групп входного сигнала.



Технические характеристики тракта



Входы:



Оптический вход IN 3G/HD/SD SDI:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

SFP/ LC

Диапазон спектральной чувствительности

1200 нм - 1610 нм

Диапазон чувствительности (3.0 Гбит)

Модель PN-ORH-161:        (-3:-24)  дБм;

Модель PN-ORH-161A :     (-9:-28)  дБм.



Выходы:



Выход  SDI OUT:

Количество  выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ+10%

Джиттер

менее 0.2UI (единичного интервала)



Выход HDMI OUT:

Поддерживаемые стандарты

соответствует входному

Разъем

HDMI





Потребляемая мощность:  не более 5 Вт

Питание:::::::: +9:17,0В

Адаптер питания ::::+12В @ 1A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  100x105x33,5 мм.

Масса:  не более 0,5 кг.








Общее устройство и принцип действия



Приемник серии 'ProBox'  PBX-ORH-161 выполнен в малогабаритном автономном корпусе.






Структурная схема преобразователя



Оптический сигнал с входа IN преобразуется в электрический сигнал SFP модулем, проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (SDI Decoder), где преобразуется в 20-разрядный поток 4:2:2. С выхода ReclockerSDI сигнал через кабельный буфер поступает на выход SDI OUT. В декодере также извлекаются две звуковые аудио группы GR1/2. На HDMI Encoder поступают видео и аудио данные, которые преобразуются в сигнал HDMI. Выходной сигнал HDMI поступает на выход HDMI OUT. При необходимости можно установить переключателем на плате, какая из входных стерео-пар будет вставляться в 1/2  канал выходного сигнала HDMI.

Разъем Diagnostic используется только для проверки модуля при настройке.

Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.

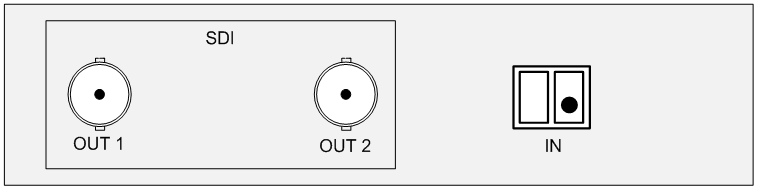

Фронтальная панель преобразователей серии PBX-ORH-161





Задняя панель преобразователей серии PBX-ORH-161







Индикаторы на фронтальном модуле



Индикаторы размещаются на передней панели блока.

Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • IN                               - если светодиод горит зеленым - указывает на присутствие сигнала на входе IN и уровень оптической мощности находится в пределах -3 : -18 дБм,
    желтым - указывает на присутствие сигнала на входе IN и уровень оптической мощности находится ниже -18 дБм,
    красным - указывает на присутствие сигнала на входе IN и уровень оптической мощности находится выше -3 дБм,
    не горит - отсутствие сигнала или несоответствии его допустимому стандарту модуля;

  • POWER                   - красный - на устройство подано напряжение питания.





Конструктивное исполнение



Конструктивно приемник выполнен в малогабаритном автономном корпусе с размерами 100х105х33,5 мм.

В состав устройства входит выносной адаптер питания 12V@1A.





'Горячая' замена SFP модуля



SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.
