Усилители-распределители сигналов 3G/HD/SD SDI/ASI
/ Серия PDVA-7340 /







Усилители-распределители серии PDVA-7340 предназначены для усиления и распределения на 5 или 10 выходов сигнала стандартов 3G-A,B/HD /SD SDI, ASI .



В зависимости от количества выходов существуют две модели:

PDVA-7340-5 - усилитель-распределитель 1х5

PDVA-7340-10 - усилитель-распределитель 1х10



Усилители-распределители входят в модульную систему "PROFLEX" и размещаются в корпусах 1U или 3U этой системы. Блок PDVA -7340-5 занимает один слот, блок PDVA -7340-10 - два слота в корпусах " PROFLEX ". В корпусе 1U блоки располагаются горизонтально, в корпусе 3U вертикально.



Возможности усилителей-распределителей Серии PDVA -7340 :

  • поддержка 3G-A,B /HD/SD SDI, ASI;

  • автоматическое определение скорости передачи данных;

  • автоматический корректор кабеля;

  • релейный обход при выключении питания или извлечении блока;

  • индикация потери сигнала;

  • восстановление тактовой частоты ( recloking ) на электрических выходах c возможностью отключения.



Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.





Технические данные и характеристики



Вход SDI / ASI :

Поддерживаемые стандарты на электрических SDI/ ASI входах/выходах

SMPTE 425 M :::::. 3 G level A , B 4:2:2

                                         3 G 4:4:4

SMPTE 274 M ( HDSDI ) : 1920 x 1080

SMPTE 296M (HDSDI) : 1280x750

SMPTE 295M (HDSDI) : 1920x1080

SMPTE 260M (HDSDI) : 1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                       60i/720 x 480

DVB-ASI

Входное сопротивление, разъём

75 Ом, BNC

Автоматическая коррекция кабеля

3G (3Gb/s)

HD (1.5Gb/s)

SD, ASI (270 Mb/s)

до 50 м (для кабеля 8281 или аналогичного)

до 100 м (для кабеля 8281 или аналогичного)

до 200 м (для кабеля 8281 или аналогичного)



Выход электрический цифровой SDI / ASI :

Стандарт

соответствует входному

Релейный обход (вход- первый выход)

да

Количество выходов PDVA-7340- 5 ( -10 )





5 (10) соответственно,
после восстановления тактовой ( reclocking ) или без восстановления тактовой (конфигурируется пользователем)

Выходное затухание несогласованности

не менее 12 дБ до 1,5 ГГц

Размах

800 мВ ± 10%.

Разъемы

BNC

Время нарастания и спада

120 пс номинал для HD , 700 пс номинал для SD

Джиттер

менее 0.2 UI (единичного интервала)





Общее устройство и принцип действия



Усилитель-распределитель содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

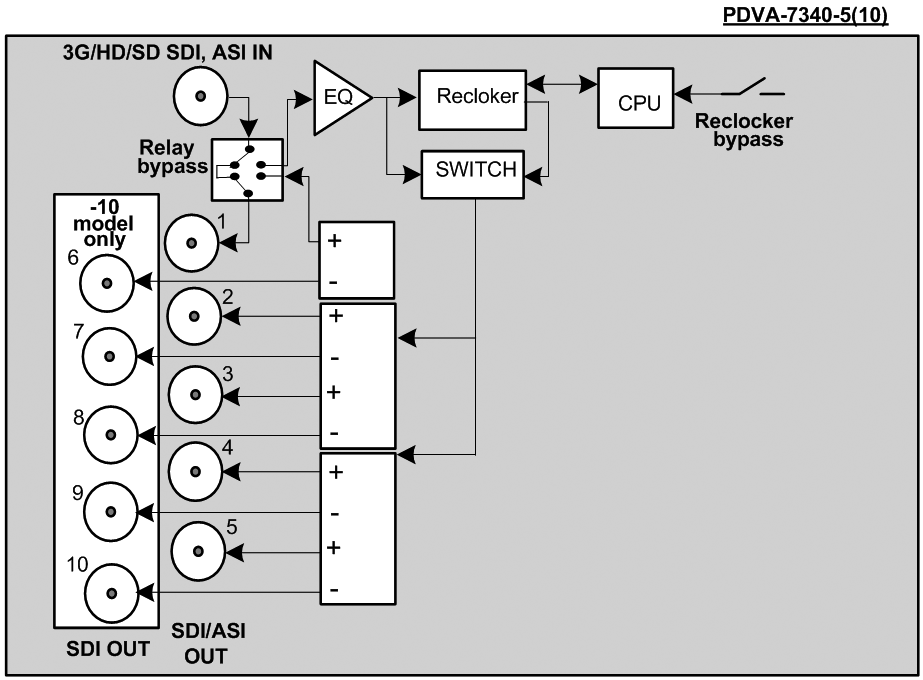

Структурная схема усилителя-распределителя Серии PDVA -7340





Входной SDI сигнал проходит автоматический корректор кабеля, отключаемый 'реклокер' и далее поступает на электрические выходы.

В устройстве осуществляется определение скорости данных входного сигнала.

При пропадании питания или извлечении фронтального модуля происходит релейный обход блока, т. е. сигнал с входного разъема появляется на разъеме первого выхода.

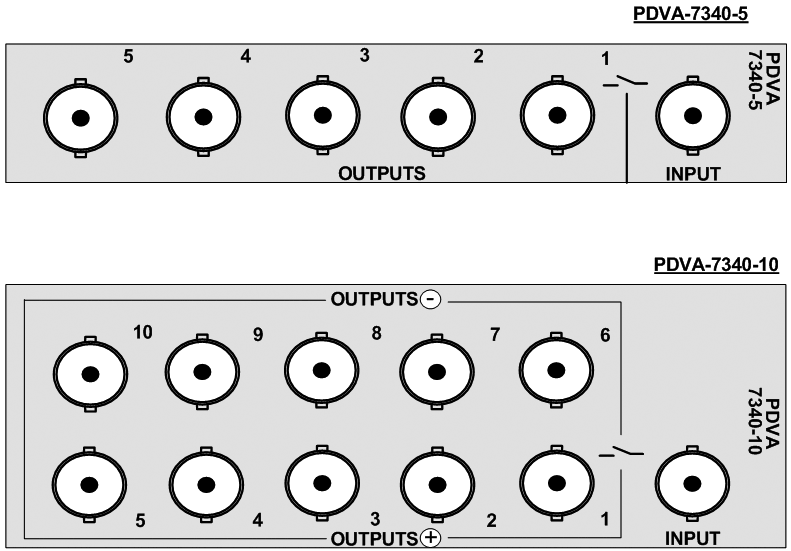

Внешние разъёмы усилителей-распределителей Серии PDVA -7340





Конструкция



Конструктивно усилитель Серии PDVA-7340 построен на одном фронтальном и одном заднем модулях системы ' PROFLEX '.

Фронтальный модуль ( PDVA-8340 F ) выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычага, находящегося на краю платы.

Задний модуль ( PDVA-6340- 5R/10R) выполнен в виде платы размером 100х100 мм. Плата также двигается по направляющим и извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, встроенную в корпусе ' PROFLEX ', в который устанавливается блок. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если в корпусе установлен модуль процессора (устанавливается по заказу), и глобальный опорный синхросигнал, если он используется.



]

Управление и индикация

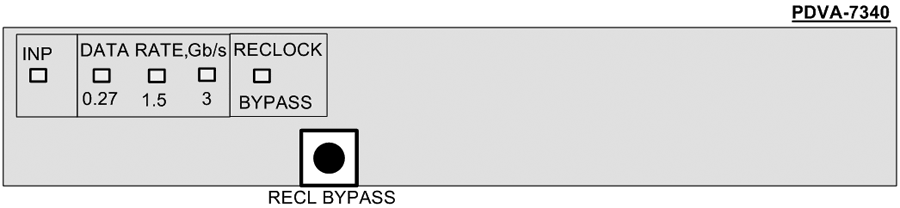

Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью усилителя-распределителя (





В блоке предусмотрены следующие светодиодные индикаторы:

  • INP - вход, двухцветный. Зеленый цвет соответствует наличию сигнала на входе, красный - его отсутствию.

  • DATA RATE, Gb/s - скорость потока входных данных.

Возможные варианты :

0.27 Gb / s - зажигание светодиода указывает, что входной сигнал имеет скорость потока 270 Mb/s, что соответствует сигналу SD SDI или ASI.

1.5 Gb / s - зажигание светодиода указывает, что входной сигнал имеет скорость потока 1.5 G b/s, что соответствует сигналу H D SDI.

3 Gb / s - зажигание светодиода указывает, что входной сигнал имеет скорость потока 3 G b/s, что соответствует сигналу 3 G SDI.

  • RECLOCK BYPASS - зажигание красным цветом сигнализирует о включении режима обхода схемы восстановления тактовой частоты( reclocking ). Режим включается нажатием на кнопку RECK BYPASS. Повторное нажатие отключает режим и светодиод гаснет. Режим может быть полезен в случае входного ASI сигнала.





Управление от ПЭВМ



Устройства 'PROFLEX' могут управляться от ПЭВМ.

Управление блоком серии PDVA -7340 и его мониторинг от ПЭВМ осуществляется через центральный процессор, установленный в этом же корпусе ( устанавливается по заказу ), с использованием программного обеспечения «Программный пакет для мониторинга и управления модульной системой ' PROFLEX ' ( PC , среда Windows , ETHERNET )», поставляемого по заказу.
