Главная  > Синхронизаторы > PFSE-3384



Синхронизатор с преобразованием видеостандарта
PAL/SECAM, SD SDI → SD SDI

с поддержкой введенного звука и дополнительным входом звука

/ Cерия PFSE-3384 /



Синхронизатор с преобразованием видеостандарта PAL/SECAM, SD SDI → SD SDI с поддержкой введенного звука и дополнительным входом звука серии PFSE -3384 ( далее по тексту «синхронизатор» ) предназначены для:

  • встроенный синхронизатор обеспечивает синхронизацию входного сигнала SDI с вложенным звуком к опорному сигналу REF (видеосигнал черного поля);

  • декодирования, синхронизации к опорному сигналу REF (видеосигнал черного поля) и преобразования в сигнал SDI входного сигнала PAL / SECAM ;

  • ввода 4-х каналов внешнего звука в аналоговом и/или цифровом формате в выходной сигнал;

  • автоматическую задержку аудио ( аудио следует за видео). Возможность дополнительной регулировки задержки аудиоотносительно видеосигнала, как для внешнего звука, так и для вложенного во входной сигнал SDI ;

  • регулировки усиления для каждой канальной пары.

Входные звуковые сигналы синхронизатора могут быть в аналоговом или цифровом AES/EBU форматах, либо в их комбинации. Вид сигнала при заказе определяется индексом блока:

  • 4 аналоговых балансных входа (АЦП – 24 разряда) – индекс AA (шифр блока PFSE-3384 AA );

  • 2 аналоговых входа + 1 балансный вход AES/EBU (всего 4 канала) – индекс AE ( шифр блока PFSE-3384 AE );

  • 2 балансных входа AES/EBU (4 канала) – индекс EE (шифр блока PFSE-3384 EE )

Синхронизатор имеет дополнительный выход PAL мониторный, где на изображение выходного сигнала наложено изображение цветного четырёхканального индикатора уровня звука (среднеквадратичного и пикового).

Синхронизатор предназначен для работы в базовой конструкции модульной системы "PROFLEX". Размещается в корпусах 1U или 3U системы "PROFLEX" и занимает два слота в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.

Синхронизатор предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25о С, атмосферном давлении 750 ± 30 мм рт.ст.





Функциональные возможности:

  • автоматический корректор кабеля для сигнала SDI;

  • внутренний генератор тон – сигнала 1 кГц;

  • индикация потери сигнала;

  • индикация ошибок EDH (мин./час);

  • индикация наличия вложенного аудио во входном сигнале;

  • возможность задержки звука на 130 полей;

  • регулировка усиления для каждой канальной пары в пределах ±6дБ;

  • ввод четырех каналов звука в SDI;

  • три варианта входных форматов звука;

  • извлечение звуковых данных из любых двух групп;

  • выбор номера группы для вложения звуковых данных;

  • графическая индикация уровня вложенного звука (среднеквадратичного и пикового), изображение индикаторов накладывается на изображение контрольного выхода PAL MON;

  • аудио ЦАП – 24 разряда;

  • релейный обход входа SDI на первый выход при пропадании питания или извлечении основного модуля из корпуса.


Технические характеристики тракта



Входы:

Вход видео – SDI :

Входное сопротивление, разъём

75 Ом, BNC

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналога)



Вход видео – CCVS :

Вход

закрытый

Разъём

BNC

Размах ССП

300 +/- 100 mV

Входное сопротивление

75 Ом



Вход видео – REF :

Вход

закрытый

Разъём

BNC

Размах ССП

300 +/- 100 mV

Входное сопротивление

Больше 10 кОм



Вход аналогового звукового сигнала:

Разъём

DB-15

Входное сопротивление

Не менее 10 кОм

Вид входа

симметричный, балансный

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18 дБ

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,1 ДБ

Динамический диапазон

не менее 100 дБ

Нелинейные искажения + шум

не более 0,006%

Цифро-аналоговое преобразование

24 бита

Частота преобразования

48 кГц с привязкой к видео



Вход цифрового звукового сигнала

Разъём

DB-15

Вид выхода

балансный, трансформаторный

Размах

(0,2 … 4,0)В

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,1 дБ

Входное сопротивление

110 Ом



Выходы:



Выход видеосигнала SDI:

Количество возможных выходов

2 (с перетактированием)

Стандарт

ITU - R BT .656 (с введённым звуком)

Выходное сопротивление; разъёмы

75 Ом; BNC

Затухание несогласованности

>18 дБ на тактовой частоте

Уровень

800мВ±10%

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0, 2 дБ



Выход PAL мониторный с наложенным графическим индикатором

Разъем

BNC

Размах

(1000±20) мВ на нагрузке 75 Ом

АЦП

10 Бит

Частотная характеристика

<3 дБ до 5,5МГц



Фазирование выходного SDI по строке и кадру относительно входного REF .

Регулировка величины «задержки–опережения» по кадру осуществляется с шагом одна строка –
в пределах +/- 312 строк.

Регулировка величины «задержки–опережения» по строке осуществляется с шагом 74 нс –
и пределах +/- пол строки.



Потребляемая мощность : не более 5 Вт.

Диапазон рабочих температур : от 0 до 45 ° С.

Время непрерывной работы : 24 часа.

Габаритные размеры : фронтальная плата 100 x 220 мм, задняя плата 100х100 мм.

Масса : не более 0,4 кг.



Общее устройство и принцип действия

Синхронизатор PFSE -3384 серии выпускается в виде переднего и заднего модулей в модульной системе "PROFLEX".

На основной (фронтальной) плате блока размещаются дополнительные платы

На основной (фронтальной) плате блока размещаются дополнительные платы PS-335 и PS-389-S  в зависимости от модификации в соответствии с таблицей (см. ниже):



Шифр устройства

Основная плата

Дополнительная плата , 1/2  канала

Дополнительная плата , 3/4  канала

Задник

PFSE-3384 AA

PFSE-3384 AE

PFSE-3384 EE

PFSE-2384F

PS-335 (DAC INPUT)

PS-335 (DAC INPUT)

PS-389-S (AES INPUT)

PS-335 (DAC INPUT)

PS-389-S (AES INPUT)

PS-389-S (AES INPUT)

PFS-2484R





Структурная схема синхронизатора



На вход блока SDI IN подается сигнал SD SDI, на вход блока CCVS IN подается композитный сигнал PAL / SECAM , на опорный вход REF IN подается опорный сигнал чёрного поля ( REF ).

SDI сигнал проходит автоматический корректор кабеля и поступает на SDI декодер (серийный/параллельный), где преобразуется в 10-разрядный поток 4:2:2. С выхода декодера сигнал подается на аудио процессор. Композитный сигнал поступает на цифровой декодер и так же преобразуется в 10-разрядный поток 4:2:2.

После коммутатора видео входа видео поток 4:2:2 записывается в память, после чего считывается на частоте опорного сигнала. При наличии сигнала на входе REF IN , привязка осуществляется к данному сигналу, при отсутствии – либо от внутреннего генератора, либо от входного сигнала SDI IN

или CCVS IN . В аудио процессоре выполняется извлечение сигнала звука из двух групп входного сигнала SDI , преобразование тактовой частоты к частоте, привязанной к опорному сигналу. Производится также ввод внешнего звукового сигнала в цифровой поток SDI . Коммутатор звука позволяет назначить любую канальную пару, выделенную из входного сигнала SDI или 2-х внешних входных звуковых каналов для обратного ввода звука в любую канальную пару выбранной звуковой группы. Перед вводом звука, выбранные звуковые каналы записываются в память, для регулировки задержки относительно видеосигнала, и поступают на блок регулировки уровня звука.

Звуковой сигнал поступает на внешние разъемы как в аналоговом (блок с индексом “АА”) или цифровом AES/EBU (индекс “ЕE”) форматах, так и в комбинации этих форматов (индекс “АE”).

На мониторном выходе PAL формируется сигнал изображения сигнала с наложенным на него изображением графического 4-канального индикатора уровня звука.

При пропадании входного сигнала, происходит заморозка последнего поля на 4 сек. и переключение на синее поле.

При пропадании питания или извлечении основного модуля из корпуса входной сигнал переключается на первый выход (релейный обход).



Внешние разъёмы синхронизатора

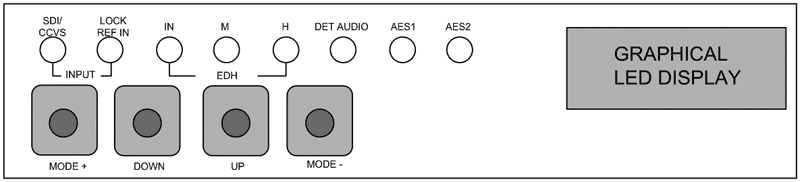

Панель управления местная



Панель управления размещается на плате модуля.

Рис. 3

Справа расположен графический дисплей.

Слева от графического дисплея размещены кнопки управления:

  • MODE +/- выбор параметра регулировки или переключения режима работы устройства (выбор пункта меню);

  • DOWN/UP – уменьшение/увеличение значения параметров регулировок или включения нужного состояния режимов работы.

При одновременном нажатии на кнопки DOWN и UP регулируемый параметр устанавливается в номинальное значение;



Светодиоды, расположенные над кнопками индицируют состояние блока:

  • INPUT SDI/ CCVS – если светодиод горит зеленым - указывает на присутствие сигнала на входе SDI IN или CCVS IN в зависимости от выбранного входа, красным – отсутствие сигнала.

  • LOCK REF IN – если светодиод горит зеленым - указывает на присутствие сигнала на входе REF IN и захвату синхронизации, моргающий зеленый- на присутствие сигнала на входе REF IN но отсутствии синхронизации, красным – отсутствие сигнала на входе REF IN .

  • EDH IN – если светодиод горит зеленым - индицирует наличие EDH пакета во входном сигнале SDI , не горит – отсутствие.

  • EDH MIN/ HOUR – если светодиод горит красным - указывает, что с момента последней ошибки EDH прошло менее минуты/часа, не горит – отсутствие ошибок.

  • AUDIO DET – зажигание светодиода индицирует наличие звуковой группы во входном сигнале SDI , не горит – отсутствие.

  • AES 1 – если светодиод горит зеленым - индицирует наличие звука на входе AES 1.

  • AES 2 – если светодиод горит зеленым - индицирует наличие звука на входе AES 2.



Конструктивное исполнение

Конструктивно синхронизатор серии PFSE-3384 выполнен на фронтальном ( PFSE -2384 F ) и заднем ( PFS -2484 R ) модулях системы “ PROFLEX ”, которые размещаются в корпусах 1U или 3U этой системы, и занимает два слота в корпусе. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х100 мм, на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, которая встроена внутри корпуса “ PROFLEX ”. Через неё на модули поступает напряжение питания и команды дистанционного управления, если в корпусе установлен модуль процессора, и глобальный опорный синхросигнал, если он используется.



Установка режимов устройства серии PFSE -3384.

Управление устройством выполняется от местной панели управления или от ПЭВМ.

Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).

Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц производится кнопкой MODE+/-, а изменение выбранных параметров – кнопками UP и DOWN.





Конфигурация синхронизатора

Выбор функции индикации входного сигнала и наличия звуковых групп в сигнале SDI :

•  Кнопками MODE +/- выбрать страницу “1. Status ” (начальное состояние меню).

•  Верхняя строчка. Отображение входного сигнала

Возможные варианты:

PAL ; SECAM ; BW ; SDI ; LOST

•  Нижняя строчка (только для SDI ). Отображение наличия групп вложенного аудио.

В случае наличия группы в соответствующих скобках зажигается ее номер.

GR[1][2][3][4]- присутствует аудио во всех четырех группах

GR[1][-][-][-] -присутствует аудио только в первой группе

Выбор входа видеосигнала:

•  Кнопками MODE +/- выбрать страницу “2. Input Select ” .

•  Кнопками UP и DOWN выбрать нужный видео вход:

SDI IN – видеосигнал поступает со входа SDI IN ;

CCVS IN – видеосигнал поступает со входа CCVS IN ;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в SDI IN .

Выбор режима включения «ГЦП 75%»:

•  Кнопками MODE +/- выбрать страницу “3. Bars ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – режим «ГЦП 75%» выключен;

ON – режим «ГЦП 75%» включен;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .

Выбор режима включения «Стоп-поле»:

•  Кнопками MODE +/- выбрать страницу “4. Freeze ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – режим « стоп-поле » выключен;

ON – режим « стоп-поле » включен;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .

Регулировка фазы выходного сигнала SDI по строке относительно входного REF :

•  Кнопками MODE +/- выбрать страницу “5. H - Timing ” .

•  Кнопками UP и DOWN установить требуемую задержку по строке (пределы регулировки ±432 с шагом 74 нс).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .

Регулировка фазы выходного сигнала SDI по кадру относительно входного REF :

•  Кнопками MODE +/- выбрать страницу “6. V - Timing ” .

•  Кнопками UP и DOWN установить требуемую задержку по кадру (пределы регулировки ±312 с шагом 1 ТВ строка).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .

Выбор режима синхронизации блока при отсутствии сигнала на входе REF IN :

•  Кнопками MODE +/- выбрать страницу “7. Ref Loss Mode ” .

•  Кнопками UP и DOWN выбрать нужный режим:

Free run – режим ведения от внутреннего генератора;

Input – режим ведения от входного сигнала SDI IN или CCVS IN ;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в Free run .

Выбор режима сброс EDH :

•  Кнопками MODE +/- выбрать страницу “8. EDH reset ” .

•  Нажатием кнопок DOWN или UP сбросить ошибки на индикаторах:

Выбор номера группы введения звука:

•  Кнопками MODE +/- выбрать страницу “9. Out Group Sel ” .

•  Кнопками UP и DOWN выбрать номер группы введения звука (возможные номера 01, 02, 03, 04 ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 01 .

Выбор источника звука для 1-2 каналов в выходном сигнале SDI :

•  Кнопками MODE +/- выбрать страницу “10. 1/2 A ssig n ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

IN SDI GRx xx / xx – аудио сигнал поступает с входа SDI IN в разных сочетаниях каналов;

EXTA x / x – аудио сигнал поступает с внешнего входа А в различных комбинациях каналов;

EXTB x / x – аудио сигнал поступает с внешнего входа B в различных комбинациях каналов;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в IN SDI GR 1 1/2 .

Выбор источника звука для 3-4 каналов в выходном сигнале SDI :

•  Кнопками MODE +/- выбрать страницу “11. 3/4 A ssig n ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

IN SDI GRx xx / xx – аудио сигнал поступает с входа SDI IN в разных сочетаниях каналов;

EXTA x / x – аудио сигнал поступает с внешнего входа А в различных комбинациях каналов;

EXTB x / x – аудио сигнал поступает с внешнего входа B в различных комбинациях каналов;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в IN SDI GR 1 3/4 .

Выбор режима включения тон-сигнала «1 кГц»:

•  Кнопками MODE +/- выбрать страницу “12. Tone ” .

•  Кнопками UP и DOWN включить тон в требуемом канале:

OFF – тон выключен во всех каналах;

ON – тон включен во всех каналах;

01…02 – тон поочерёдно включается в выбранном канале;

12 – тон включается в 1-2 канале.

01…02 – тон поочерёдно включается в выбранном канале;

34 – тон включается в 3-4 канале.

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .

Выбор режима включения измерителя уровня звука:

•  Кнопками MODE +/- выбрать страницу “13. VU Meter ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – удаляет изображение индикатора;

ON – вводит изображение индикатора;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .

Регулировка положения измерителя уровня звука:

•  Кнопками MODE +/- выбрать страницу “14. VU Position ” .

•  Кнопками UP и DOWN установить положение индикатора по горизонтали (пределы регулировки 0-150 с шагом 300 нс)

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .

Регулировка дополнительной задержки звука:

•  Кнопками MODE +/- выбрать страницу “15. Audio Delay ” .

•  Кнопками UP и DOWN установить требуемую задержку звука (пределы регулировки 0-130 с шагом 1 ТВ поле (20мс)).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .

Регулировка усиления звука в 1-2 канале:

•  Кнопками MODE +/- выбрать страницу “16. 1/2 Gain ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ .

Регулировка усиления звука в 3-4 канале:

•  Кнопками MODE +/- выбрать страницу “17. 3/4 Gain ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ .

Выбор режима пропуска звука из входного сигнала SDI :

(звуковые данные проходят с входа SDI IN без обработки)

•  Кнопками MODE +/- выбрать страницу “18. Audio Bypass ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – данные проходят обработку (перетактирование, задержку, регулировку усиления, коммутацию каналов) ;

ON – данные проходят со входа SDI IN без изменений ;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .

Выбор функции индикации мощности излучения лазера :

•  Кнопками MODE +/- выбрать страницу “19. Tx Power ” .

•  На графическом дисплее отображается значение мощности излучения лазера.

Выбор функции индикации длины волны лазера :

•  Кнопками MODE +/- выбрать страницу “20. Wavelength ” .

•  На графическом дисплее отображается значение длины волны лазера.

Выбор функции индикации названия блока и версии программного обеспечения:

•  Кнопками MODE +/- выбрать страницу “21. Firmware ” .

•  На графическом дисплее отображается название блока и версия программного обеспечения.




Управление от ПЭВМ

Устройства “PROFLEX” могут управляться от ПЭВМ.

Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).





^Наверх
