Оптический передатчик одноканальный PLK-954-T.



После установки SFP типа Tx реклокер PLK-RCS-954конфигурируется как оптический передатчик с электрическим выходом (проход) после реклокера.



       Шифр

    условный

    Шифр реклокера

Тип SFP

      Возможные

      модели SFP

Длина волны,

      тип

Выходная

мощность,

      dB

PLK-954-T

PLK-RCS-954

1 кан. Tx

PRFT-1330T-10D

1310 nm, FP

(0-5)dB

PRFT-1330T-35D

1310 nm, DFB

(0+3)dB

PRFT-1530T-50D

1550 nm, DFB

(0+3)dB

PRFT-1630T-D##

CWDM, DFB

(0+3)dB

## - одна из 16 возможных CWDM  длин волн в диапазоне 1270…1610нм с шагом 20 нм.



Пример заказа устройства  с требуемым функциональным назначением



При заказе условный шифр не указывается!

Пример заказа:

Вы хотите заказать

Передатчик оптический, CWDM, длина волны 1470nm.- 1шт. Условный шифр PLK-954-T

Заказывается:   PLK-RCS-954……………..реклокер – 1 шт.

                                PRFT-1630T-D1470……..SFP CWDM модуль – 1 шт.

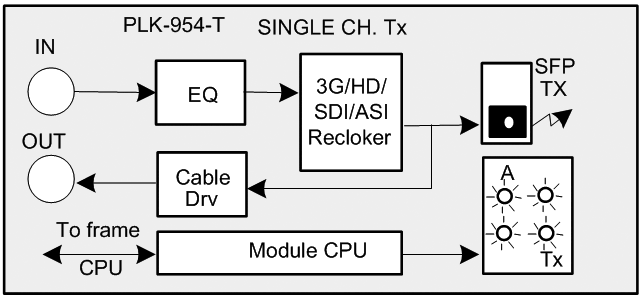

 Структурная схема передатчика PLK-954-T

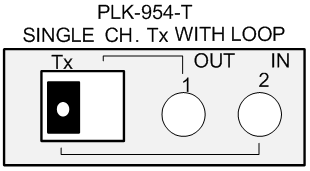

Функциональное назначение разъемов на задней панели передатчика



2Вход (IN) сигнала 3G/HD/SD SDI,ASI

 1Выход (OUT) сигнала 3G/HD/SD SDI,ASI после реклокера

Tx - Выход оптического сигнала после реклокера. Стандарт соответствует входному





Технические данные передатчика  PLK-954-T



Вход электрический 3G/HD/SD SDI, ASI:

Поддерживаемые стандарты

SMPTE 425M…………….3G level A, B  4:2:2

                                              3G  4:4:4

SMPTE 274M (HDSDI) …1920x1080

SMPTE 296M (HDSDI) …1280x750

SMPTE 295M (HDSDI) …1920x1080

SMPTE 260M (HDSDI) …1920x1035

SMPTE 259M (SDI )…….. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

Входное сопротивление, разъём

75 Ом,  HD BNC

Автоматическая коррекция кабеля

(для кабеля 8281 или аналогичного)

3G

HD

SD





до 100 м

до 170 м

до 300 м



Выход электрический цифровой 3G/HD/SD SDI, ASI:

Стандарт

соответствует входному

Количество выходов

Один, после восстановления тактовой частоты (reclocking)

Выходное затухание несогласованности

не менее 10 дБ до 3.0 ГГц

Размах

800 мВ ±10%.

Разъемы

HD BNC

Время нарастания и спада

270 пс. номинал для HD,
700 пс. номинал для SD

Джиттер

менее 0.2UI (единичного интервала)



Оптический выход:

Стандарт на оптическом выходе

соответствует входному

Количество выходов

один, после восстановления тактовой частоты (reclocking)

Разъемы

SFP/LC



Возможны следующие модели выходных Tx SFP модулей:

Число каналов

Модель SFP

Длина волны, тип

Выходная

мощность

1

PRFT-1330T-10D

1310 nm, FP

(0-5)dB

1

PRFT-1330T-35D

1310 nm, FP

(0+3)dB

1

PRFT-1530T-50D

1550 nm, DFB

(0+3)dB

1

PRFT-1630T-D##

CWDM, DFB

(0…+3)dB

## - одна из 16 возможных CWDM  длин волн в диапазоне 1270…1610нм с шагом 20 нм.



Потребление:……………………………………не более 1.8 Вт



Индикация на передней панели корпуса.



На передней откидной планке корпуса, напротив каждого слота расположены по четыре светодиода индикации состояния блока.





После установки реклокера  и SFP приемника свечение светодиодов означает:

Tx MODE – зеленый индикатор. Свечение означает, что блок работает   как передатчик.

A INP – двухцветный индикатор. Зеленый цвет соответствует наличию входного оптического сигнала, красный - его отсутствию.

Индикаторы A INP и Tx MODE не светятся – отсутствует реклокер либо SFP.

Индикаторы B INP и Rx MODE всегда погашены.

Индикаторы Rx и Tx MODE мигают красным цветом – ошибочно установлен двухканальный SFP.

Три индикатора A INP, Rx и Tx MODE мигают зеленым цветом – визуальное отображение выбора данного модуля для местного/дистанционного мониторинга.



Отображение параметров модулей на дисплее центрального процессора корпуса PLK-1U.



Каждый модуль, размещенный в слотах 1…14, может быть выбран для мониторинга.

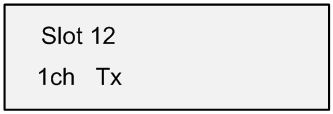

Выбор слота производится кнопками  Down/ Up, для примера выбран слот 12.

Меню показывает номер слота, тип установленного реклокера и тип установленного SFP.





На лицевой панели 12-го слота зеленым цветом будут мигать три индикатора, визуально обозначая модуль, выбранный для мониторинга.

При нажатии на кнопку «Enter» произойдет переход в подменю выбранного устройства, в котором будут приведены его параметры.



Подменю (уровень 2) одноканального передатчика PLK-954-T

Подменю одноканального передатчика содержит 4 страницы.

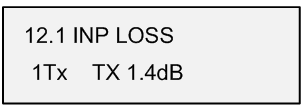

Страница 1:





 «12.1» ……… 12-ый модуль, первая страница подменю.

«INP» ……… Наличие входного электрического сигнала и его скорость (LOSS, SD, HD, 3G).

«1Tx» ………Функциональное назначение (одноканальный передатчик). Повторяется на всех последующих страницах подменю.

«TX 1.4dB»… Выходная оптическая мощность лазера.

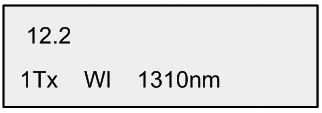

Страница 2:





 «12.2» ………….12-ый модуль, вторая страница подменю.

«Wl   1310nm»…Длина волны SFP лазера.

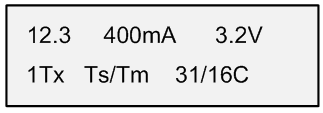

Страница 3:





«12.3» …………… 12-ый модуль, третья страница подменю.

«400mA» ………… Ток потребления передатчика.

«3.2V» …………… Напряжение питания передатчика.

«Ts/Tm 31/16C»… Температура SFP и температура передатчика соответственно, в градусах Цельсия (пример: 31 градус и 16 градусов Цельсия).

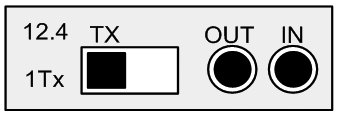

Страница 4:





Изображена  задняя панель установленного в 12-ом слоте одноканального передатчика.

IN……………Вход сигнала 3G/HD/SD SDI,ASI

OUT…………Выход сигнала 3G/HD/SD SDI,ASI после реклокера

Tx……………Выход оптического сигнала после реклокера. Стандарт соотв. входному






Мониторинг состояния модуля на ПЭВМ



Для мониторинга и управления устройством по сети Ethernet используйте программное обеспечение « Proflex3.xx» (поставляется по отдельному заказу).

Окно управления модулем содержит заголовок, в котором слева направо указывается:

  • шифр блока, его код, номер занимаемого слота, IP адрес корзины.

  • три закладки (MAIN, ALARMS, HELP)

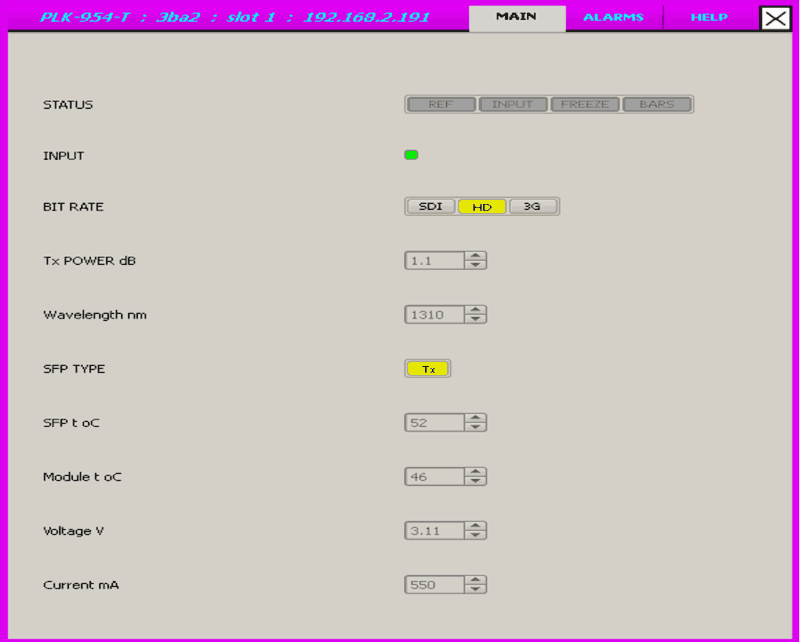

Закладка MAIN (главная)

На этой странице отображаются:

  • INP…..наличие входного сигнала

  • BIT RATE....скорость передачи. SD-270Mb/s, HD-1.5Gb/s, 3G-3 Gb/s.

  • Tx POWER,Wavelenght nm,SFP TYPE…выходная оптическая мощность, длина волны, SFP тип

  • SFP t ºC, Module t ºC….температура внутри SFP и модуля соответственно.

  • Voltage V, Current mA..напряжение питания модуля и потребляемый ток.

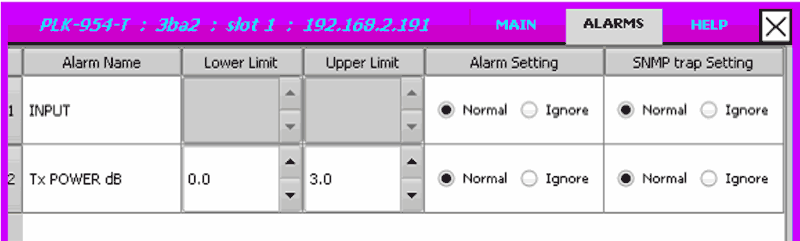

Закладка ALARMS (авария)

Данная страница позволяет пользователю выбрать сигналы аварий для последующего отображения  , появление которых отобразится через систему управления Proflex и приведет к  отправке сообщения по протоколу SNMP (передача почты).

Активизация параметра в графе Alarm Setting (Normal) приводит к отсылке сообщения о нештатной ситуации  по сети ''ПРОФИТТ''.

Активизация параметра в графе SNMP trap Setting (Normal) приводит к отсылке сообщения о нештатной ситуации    по протоколу SNMP (передача почты).

Возможные параметры:

  • INPUTпропадание входного сигнала

  • Tx Power dBконтроль выходной мощности лазера (устанавливается пользователем, по умолчанию 0…3 dB).





Закладка HELP (помощь)

Данная страница содержит краткое описание содержания закладок MAIN (главная) и ALARMS (авария).
