Преобразователь 2-х канальный

сигналов HDMI => 3G/HD/SD SDI.

PN-HDS-041







Преобразователь 2-х канальный сигналов HDMI  => 3G/HD/SD SDI PN-HDS-041 (далее по тексту преобразователь)  предназначен для:

  • конвертации сигнала HDMI в 3G/HD/SD SDI без изменения формата;

  • извлечения из сигнала HDMI  8-ми каналов звука с возможностью коммутации канальных пар и эмбеддировании их в выходной 3G/HD/SD SDI.



Преобразователь PN-HDS-041 предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает один слот в корпусе.



Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт. ст.





Функциональные возможности:

  • два канала в одном блоке ;

  • индикация потери сигнала на входе HDMI IN;

  • автоматическое определение стандарта входного сигнала HDMI;

  • извлечение 8-ми каналов звука из сигнала HDMI;

  • индикация наличия аудио во входном сигнале HDMI;

  • маршрутизатор звуковых каналов;





Технические характеристики тракта



Вход  HDMI IN A/B:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

Mini HDMI

Автоматическая коррекция кабеля

до 10 м стандартного кабеля



Выход  SDI OUT A/B:

Количество возможных  выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ+10%

Джиттер

 менее 0.2UI (единичного интервала)





Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.





Общее устройство и принцип действия



Преобразователь PN-HDS-041 является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".

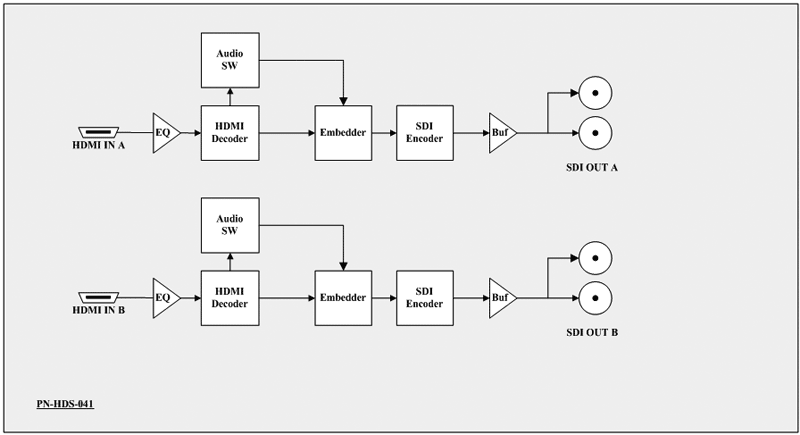

Структурная схема преобразователя



Сигнал с входа HDMI IN поступает на кабельный корректор (EQ), затем поступает на HDMI декодер (HDMI Decoder), где преобразуется в 20-разрядный поток 4:2:2.  С выхода декодера звуковой сигнал поступает на коммутатор Audio SW и затем на Embedder звуковых данных в видеопоток. SDI Encoder формирует выходной сигнал SDI, который после кабельного буфера поступает на два выходных разъема BNC.

Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.

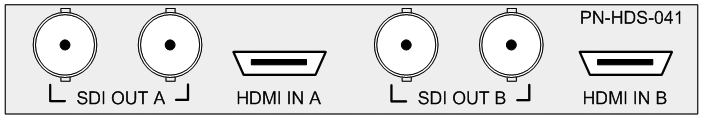

Внешние разъёмы преобразователя



Индикаторы на фронтальном модуле



Индикаторы размещаются на плате фронтального модуля.

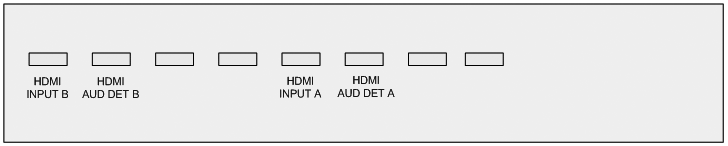

Внешний вид индикации





Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • HDMI INPUT A/B              - если светодиод горит зеленым - указывает на присутствие сигнала на входе  HDMI IN и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе HDMI IN и несоответствии его  допустимому стандарту модуля, красным - отсутствие сигнала.

  • HDMI AUD DET A/B       - зажигание светодиода индицирует наличие одного или нескольких звуковых каналов во входном сигнале HDMI, не горит - отсутствие.



Конструктивное исполнение



Конструктивно преобразователь PN-HDS-041 выполнен на фронтальном (PN-1137F) и заднем (PN-1139R) модулях системы 'PROFNEXT', которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса 'PROFNEXT', на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.





Установка режимов устройства PN-HDS-041



Управление устройством выполняется от местной панели управления корзины или от ПЭВМ.



Управление устройством и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, через веб-интерфейс в полном виде (аналогично меню от местной панели управления корзины) или через программный комплекс PROFLEX3  в упрощенном виде (только статус и некоторые регулировки).

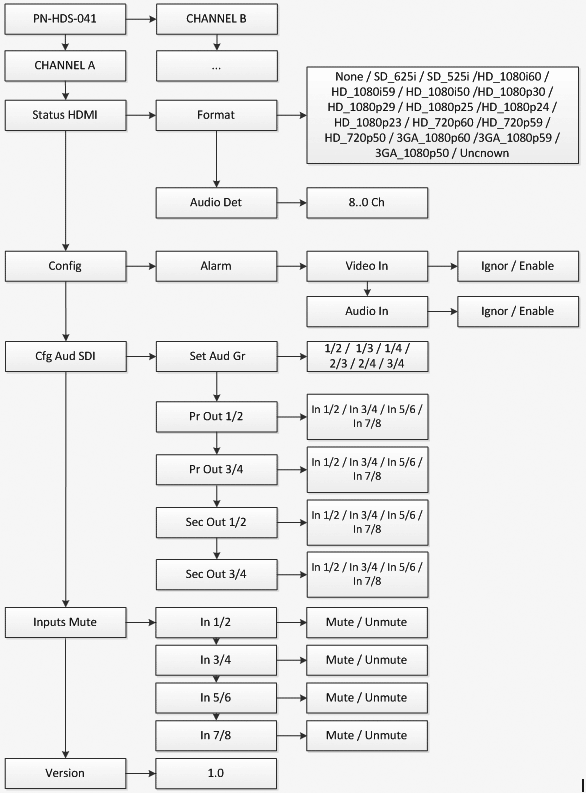

Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц и изменение параметров производится вращением многофункциональной кнопки управления. Вход в подменю или применение выбранного параметра - кнопкой ENTER. Выход на  один уровень вверх - кнопкой  ESC. Схематично меню показано на рисунке.









<Status HDMI> - Информация о входном сигнале  HDMI IN.



< Status HDMI> <Format- Информация  о наличии сигнала и формате.



< Status HDMI> <Audio Det- Информация  о наличии звуковых каналов.





<Config> - Установка конфигурации модуля.



<Config> < Alarm>  - Установка флагов разрешения сигналов тревоги:

                        < Video In> - пропадание входного сигнала HDMI IN;

< Audio In> - пропадание звука во входном сигнале;







<Cfg Aud SDI> - Установка конфигурации звуковых сигналов на выходе SDI OUT.



<Cfg Aud SDI> <Set Aud Gr>  - Выбор аудио групп, вставляемых в выходной сигнал SDI OUT (Pr Out/Sec Out) (Pr - primary - первая, Sec- secondary - вторая).



<Cfg Aud SDI> <Pr Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 первой выходной аудио группы.



<Cfg Aud SDI> <Pr Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 первой выходной аудио группы.



<Cfg Aud SDI> <Sec Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 второй выходной аудио группы.



<Cfg Aud SDI> <Sec Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 второй выходной аудио группы.



<Inputs Mute > - Mute входных каналов .





<Version> - Информация о версии ПО модуля.

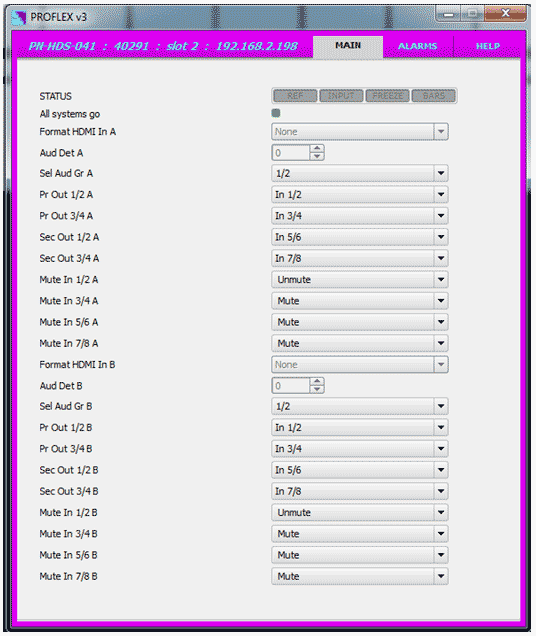

Интерфейс программного комплекса PROFLEX3v1 предназначен для отображения, мониторинга и управления режимами работы модулей.

Строка STARUS  - общая для всех модулей, некоторые из индикаторов могут не использоваться:

STANUS REF - не используется;

STANUS INPUT - не используется;

STANUS FREEZE - не используется;

STANUS BARS - не используется.

Установка параметров аналогична веб интерфейсу.
