Главная > Логогенераторы...  PN-LGM-521



Логогенератор, бесподрывный коммутатор/микшер сигналов 3G/HD/SD SDI PN-LGM-521



Логогенератор, бесподрывный коммутатор/микшер сигналов 3G/HD/SD SDI PN-LGM-521 (далее по тексту логогенератор) предназначен для, коммутации или микширования двух сигналов 3G/HD/SD SDI с синхронизацией каждого из каналов к опорному сигналу REF, наложения логотипов на выходной сигнал.

Формирование статических, динамических и текстовых логотипов и 'бегущих строк' на двух графических слоях, до -3-х непересекающихся логотипов на каждом слое. Формирование заставки со звуковым сопровождением. Общее количество пикселей всех фаз логотипа не должно превышать 20 611 752 (~78MB). Поддерживаемые форматы графических логотипов: targa 32 бита с альфа-каналом. Имеется возможность загрузки звуковых данных формата WAV для вставки звука во время заставки. Местное управление по GPI. Прием информации от внешних источников метеоданных и времени от внешних NTP-серверов по сети ETHERNET. Выдача предварительно загруженных 'бегущих строк' в реальном времени от ПК (RSS). Возможность привязки графических композиций ко входам. Выходы Preset (OUT PST), Program (OUT PGM). Релейный обход. WEB интерфейс для управления и загрузки графической информации.

Для синхронизации блока используется один из глобальных входов синхронизации  корзины.

Логогенератор серии PN-LGM-521 предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает один слот в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U - вертикально.

Логогенератор предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт. ст.





  Функциональные возможности:

  • автоматический корректор кабеля для входного сигнала SDI IN A/B;

  • индикация потери входного сигнала SDI IN A/B;

  • автоматическое определение стандарта входного сигнала SDI IN A/B;

  • внутренний генератор сигнала ГЦП (BARS) с тон - сигналом 1 кГц;

  • полноэкранная заставка со звуковым сопровождением  (STORE);

  • формирование графических (статических и динамических) и текстовых логотипов;

  • формирование бегущей строки;

  • отображение времени и температуры;

  • автоматическое определение стандарта входного сигнала REF IN;

  • пропуск звуковых данных из 1-ой и 2-ой групп входного сигнала;

  • индикация наличия вложенного аудио во входном сигнале.




Технические характеристики тракта



Входы:

Вход SDI IN A/B:



Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HD SDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Поддерживаемые звуковые группы

1,2 (8 каналов)

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналогичного)



Вход синхронизации REF IN (REF 1 или REF 2 корзины):



Вход

закрытый, проходной

Разъём

BNC

Размах ССП

HD - трехуровневый аналоговый сигнал

(600 +/- 100) mV

SD  - сигнал черного поля (300 +/- 100) mV
или   композитный сигнал 1Vpp

Входное сопротивление

больше 10 кОм

Поддерживаемые стандарты

BB PAL/SECAM: 625i/50;

BB NTSC: 525i/59,94;

TRI LEVEL SYNC:

SMPTE 292M :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M :

1080p/50;

1080p/59. 94;

1080p/60.







Выходы



Выход SDI OUT PGM/PST:



Количество выходов для каждого канала

1

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ+10%

Джиттер

 менее 0.2UI (единичного интервала)





Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.







Общее устройство и принцип действия



Логогенератор серии PN-LGM-521 является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".

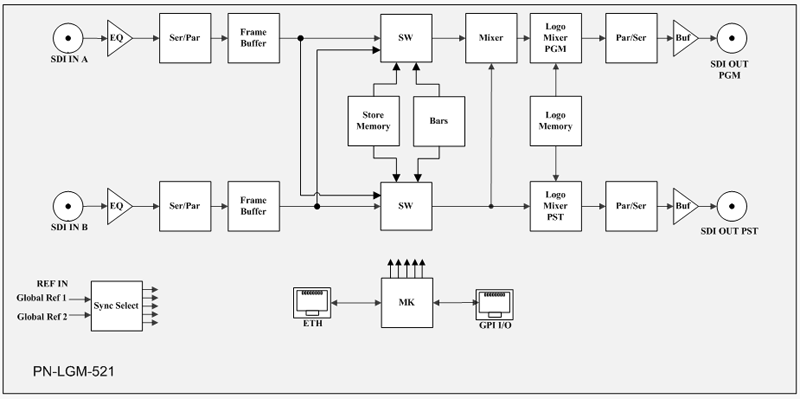

Структурная схема логогенератора



Входной сигнал SDI IN A/B поступает на кабельный корректор (EQ), затем  на SDI декодер (Ser/Par), где преобразуется в 20-разрядный поток 4:2:2. Видео данные записывается в память (Frame Buffer), после чего считывается на частоте опорного сигнала. В качестве опорного сигнала блока может быть один из глобальных входов корзины Global Ref 1/2 (REF IN), либо внутренний генератор. Из входных сигналов извлекаются 1-ая и 2-ая звуковые аудио группы. Звуковые данные перетактируются к тактовой частоте,  привязанной к опорному сигналу, задерживаются на время задержки видеоданных и вставляются в выходной сигнал.

Коммутаторы SW позволяют коммутировать входные сигналы А/В, а также внутренние сигналы заставки (STORE), тестовый сигнал ГЦП75% (BARS) и черное поле (BLACK) на выход PGM или PST (прямая коммутация). Mixer обеспечивает плавное микширование сигналов с выхода коммутатора программной линейки (PGM). Возможно три варианта микширования: X -mix, V - mix, CUT.

Формат выходного видеосигнала определяется  автоматически от входа A, B или устанавливается принудительно (рекомендуется). Формат опорного сигнала REF IN может не совпадать с форматом входного сигнала, но должен иметь кратную кадровую частоту и соответствующий режим кадровой развертки.









Внешние разъёмы логогенератора





Индикаторы на фронтальном модуле



Индикаторы размещаются на плате фронтального модуля.





Внешний вид индикации



Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • IN A/B               - если светодиод горит зеленым - указывает на присутствие сигнала на входе SDI IN A/B и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе и несоответствии его  допустимому стандарту модуля,  красным - отсутствие сигнала.

  • AUD DET A/B - зажигание светодиода индицирует наличие звуковых данных во входном сигнале, не горит - отсутствие.

  • REF IN             - если светодиод горит зеленым - указывает на присутствие сигнала на входе REF 1/2 и соответствии его допустимому стандарту, желтым- наличие сигнала на входе и несоответствии его допустимому стандарту модуля, красным - отсутствие сигнала (если выбран в качестве опорного сигнала один из глобальных входов корзины).

  • LOCK              - если светодиод горит зеленым - индикация привязки выходного сигнала к опорному сигналу.






Конструктивное исполнение



Конструктивно логогенератор серии PN-LGM-521 выполнен на фронтальном (PN-1172F2) и заднем (PN-1174R1) модулях системы 'PROFNEXT', которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U - вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса 'PROFNEXT', на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.



Дистанционное управление



Разъём дистанционного управления локальный GPI I/O (типа RG-45) расположен на задней планке модуля. Управление производится кратковременным  замыканием контакта GPI  на землю GND. Конфигурирование сигналов дистанционного управления GPI осуществляется на панели GPI локального WEB-интерфейс блока:

 GPI 1 - Не настраиваемый сигнал дистанционного управления - команда TRANSITION;

GPI 2 ... GPI 4 - Эти сигналы можно настроить на выбор любого источника на выходе

PROGRAMM или PRESET, а также на включение и выключение сцен на этих выходах.

Устройство так же позволяет реализовать дистанционное управление подчинёнными устройствами или устройствами аварийной сигнализации. Для этой цели служат выходы TALLY: NO (нормально разомкнутый), NC (нормально замкнутый), COM (общий). При отключении канала А на основном выходе происходит переключение контактов.



Название

Номер контакта

Назначение

GPI 1

1

Не настраиваемый сигнал дистанционного управления - команда TRANSITION

GPI 2

2

Определяется настройкой

GPI 3

3

Определяется настройкой

GPI 4

4

Определяется настройкой

TALLY NC

5

нормально-замкнутый контакт  выхода TALLY

TALLY NO

6

нормально-разомкнутый контакт  выхода TALLY

TALLY COM

7

общий контакт TALLY

GND

8

земля









Установка режимов устройства серии PN-LGM-521



Управление устройством выполняется от ПЭВМ, местной панели управления корзины и внешнего пульта PURP-4125-LG .



Управление и настройка логогенератора, а также формирование и загрузка его внутренней графики осуществляется через локальный WEB-интерфейс блока .

Так же управление и настройка возможны через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе через веб-интерфейс корзины PROFNEXT (аналогично меню от местной панели управления корзины) или через программный комплекс PROFLEX3 в упрощенном виде (только статус и некоторые регулировки).



Местная панель управления



Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц и изменение параметров производится вращением многофункциональной кнопки управления. Вход в подменю или применение выбранного параметра - кнопкой ENTER. Выход на  один уровень вверх - кнопкой  ESC. Схематично меню показано на рисунке.




<Config> - Установка конфигурации модуля.



<Config> <Ref Source > - Выбор источника синхронизации модуля:

Ref 1/2 - глобальный вход синхронизации корзины Ref1 или Ref2;

Intern Gen - внутренний генератор.



<Config> <Output Std>  - Выбор режима выходного стандарта блока:

Forced - принудительно устанавливается заданный формат;

In A - выходной стандарт устанавливается автоматически с входным сигналом на входе SDI IN A и запоминается при пропадании сигнала;

In B - выходной стандарт устанавливается автоматически с входным сигналом на входе SDI IN B и запоминается при пропадании сигнала.



<Config> <Forced Std>  - Выбор выходного стандарта в режиме Forced:

SD_625I, : , 3GA_1080p50  - устанавливается заданный стандарт.



<Config> <Lost Vid In>  - Вид выходного сигнала при отсутствии входного сигнала.



<Config> <SW VBI > - Выбор режима пропуска сигналов вертикального гасящего интервала:

Self - сохранение VBI от входного сигнала;

IN A/B - с входа A или B;

Blank - гашение VBI.



<Config> <Alarms>  - Установка флагов разрешения сигналов тревоги:

                        <Video In A/B> - отсутствие входного сигнала SDI IN A/B;

<Audio In A/B> - отсутствие звука во входном сигнале SDI IN A/B;

<Ref In> - отсутствие входного сигнала REF IN;

<Genlock> - отсутствие привязки выходного сигнала к опорному сигналу.



<Status Ref In> <Format> - Информация  о наличии и формате сигнала на входе REF IN.



<Status Ref In> <Genlock > - Статус ведения ФАПЧ от выбранного источника синхронизации модуля.



<CH A>< Status In>   - Информация о входном сигнале  SDI IN A:



<Format> - Информация  о наличии сигнала и формате;

<Audio Det - Информация  о наличии звуковых групп;



<CH B>< Status In>   - Информация о входном сигнале  SDI IN B:



<Format> - Информация  о наличии сигнала и формате;

<Audio Det - Информация  о наличии звуковых групп;

< Processing> - Управление модулем.



<Processing> <SW PGM> - Прямая коммутация источников на выходе OUT PGM:

IN A/B - входные сигналы INA или  IN B;

STORE - полноэкранная заставка;

BARS - тестовый сигнал ГЦП75%;

BLACK - тестовый сигнал черного поля.



<Processing> <SW PST> - Прямая коммутация источников на выходе подготовки OUT PST:

IN A/B - входные сигналы INA или  IN B;

STORE - полноэкранная заставка;

BARS - тестовый сигнал ГЦП75%;

BLACK - тестовый сигнал черного поля.



<Processing><Transition> <Start> - запуск перехода микширования:

<Processing> <MIX Type> - Выбор типа перехода на выходе OUT PGM:

X-MIX - плавное замещение одного сигнала другим;

V-MIX - плавное замещение через черное;

CUT - мгновенная смена источника.



<Processing> <Speed MIX> - Выбор скорости плавного перехода на выходе OUT PGM:

FAST - быстрый переход (5 кадров);

MED - средний переход (10 кадров);

SLOW - медленный переход(20 кадров).



<Processing> <SCENA> - Включение выключение сцен.



< Default Set>< Yes / No? >  - Сброс настроек модуля к значениям по умолчанию.



<Version> - Информация о версии ПО модуля.



<File> - Обновление  ПО модуля:



 <Altera FPGA firmware read- чтение файла из блока.

 <Altera FPGA firmware read> <Download>    - загрузить.



 <Altera FPGA firmware write> - запись файла в блок.

 <Altera FPGA firmware write><Submit> - отправить.



Интерфейс программного комплекса PROFLEX3



Интерфейс программного комплекса PROFLEX3 предназначен для отображения, мониторинга и управления некоторыми режимами работы модулей.





Строка STATUS  - общая для всех модулей, некоторые из индикаторов могут не использоваться:

STATUS REF - наличие сигнала на выбранном входе REF 1/2;

STATUS INPUT - не используется;

STATUS FREEZE - не используется;

STATUS BARS - не используется;



IN A: Error SDI - индикатор состояния входа SDI IN A, горит красным при появлении одного из установленных событий меню Alarm для входного сигнала;

IN A: Format - информация о формате входного сигнала SDI IN A;

IN A: GR1 ... 4 - наличие звуковых групп во входном сигнале SDI IN A:

IN A: Bars - вкл./выкл. тестового сигнала Bars на выходе канала A;



IN B: Error SDI - индикатор состояния входа SDI IN B, горит красным при появлении одного из установленных событий меню Alarm для входного сигнала;

IN B: Format - информация о формате входного сигнала SDI IN B;

IN B: GR1 ... 4 - наличие звуковых групп во входном сигнале SDI IN B:

IN B: Bars - вкл./выкл. тестового сигнала Bars на выходе канала B;



Error REF - горит красным при отсутствии сигнала на входе REF 1/2 или несоответствии допустимому стандарту;

Format  REF - информация о наличии и формате сигнала на выбранном входе REF 1/2;

Genlock - статус захвата ФАПЧ к выбранному источнику синхронизации;



Работа с WEB-интерфейсом


Логогенератор, бесподрывный коммутатор/микшер сигналов 3G/HD/SD SDI PN-LGM-521
(далее по тексту логогенератор) предназначен для коммутации или микширования двух
сигналов 3G/HD/SD SDI и наложения внутренней графики на выходной сигнал.
Web-интерфейс - это средство для управления и настройки логогенератора, а также форми-
рования и загрузки его внутренней графики. Web-интерфейс позволяет:

  • коммутировать сигналы на выходах PROGRAM и PRESET (прямая коммутация), а также включать и выключать наложение графических композиций (далее по тексту сцен) на этих выходах,

  • осуществлять плавное микширование сигналов на выходе PROGRAM вместе с наложенной графикой или без нее,

  • настраивать тип и скорость плавного перехода,

  • перевести устройство в режим коммутатора с двумя одинаковыми выходами,

  • контролировать состояние входных сигналов и сигнала синхронизации REF,

  • изменять настройки выходного сигнала и сигнала синхронизации,

  • изменять назначение входных сигналов дистанционного управления GPI,

  • осуществлять закрепление сцен за входами,

  • настраивать работу с сервисами погоды и RSS-трансляциями,

  • загружать и удалять логотипы, шрифты и скритпты для создания сцен,

  • создавать текстовые логотипы и бегущие строки,

  • создавать и редактировать сцены,

  • загружать и удалять видеозаставки и файлы звукового сопровождения к ним,

  • переключать видеозаставки со звуковым сопровождением,

  • изменять системные настройки устройства,

  • просматривать журнал событий.


Для работы устройства необходимы следующие сетевые порты: 80, 8080, 22, 514.
