Главная >   Оптические интерфейсы   Одноканальные оптические передатчики и приемники PN-OTS-123



Передатчик оптический 3G/HD/SD SDI с вводом/выводом звука с синхронизатором и доп. выходом HDMI

/ Серия PN-OTS-123-AA/AE/EE /





Передатчик оптический 3G/HD/SD SDI с вводом/выводом звука с синхронизатором и доп. выходом HDMI серии PN-OTS-123-AA/AE/EE  (далее по тексту синхронизатор)  предназначен для:

  • передачи по волоконно-оптической линии связи (ВОЛС) сигналов 3G/HD/SD SDI;

  • синхронизации сигналов 3G/HD/SD SDI  к опорному сигналу REF;

  • конвертации сигнала 3G/HD/SD SDI в HDMI без изменения формата;

  • ввода до 8-х каналов внешнего звука в аналоговом или цифровом формате в выходной сигнал;

  • вывода до 8-х каналов звука в аналоговом или цифровом формате;

  • регулировки усиления и задержки для каждой звуковой канальной пары.

  • вывода графического 8/4-канального индикатора (отключаемого) уровня звука (среднеквадратичного),  накладываемого на изображение выхода HDMI OUT или SDI OUT.



На оптическом выходе применен SFP модуль, который позволяет производить замену лазера, не выключая устройство.  Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны.

Передатчик серии PN-OTS-123-AA/AE/EE  может использоваться в одно-, двух- и многоканальных системах.

Длины волн лазерного излучения оптических передатчиков  PN-OTS-123:

  • в одноканальных системах  (1310±20)нм   /либо  (1550±20)нм  по заказу/;

  • в двухканальных системах (WDM)  –  (1310±20) нм  и  (1550±20) нм;

  • в многоканальных системах (CWDM)  –  в диапазоне 1270¸1610 нм с шагом 20 нм

(шифр блока с индексом CW##,  где ## – длина волны лазера CWDM);



Входные/выходные звуковые сигналы могут быть в аналоговом или цифровом AES/EBU форматах, либо в их комбинации. Всего блок имеет 8 каналов ввода/вывода звуковых сигналов, которые попарно конфигурируются на вход или выход. Вид сигнала при заказе определяется индексом блока:

  • 8 аналоговых балансных входа/выхода  (ЦАП/АЦП – 24 разряда) – индекс AA  (шифр блока PN-OTS-123-AA);

  • 4 аналоговых входа/выхода  + 2 балансных входа/выхода AES/EBU (8 каналов) – индекс AE (шифр блока PN-OTS-123-AE);

  • 4 балансных входа/выхода  AES/EBU (8 каналов) – индекс EE  (шифр блока PN-OTS-123-EE).



Для синхронизации блока используется один из глобальных входов синхронизации  корзины.



Передатчик серии PN-OTS-123-AA/AE/EE  предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает один слот в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.



Передатчик предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.






Функциональные возможности:

  • автоматический корректор кабеля для сигнала SDI;

  • индикация потери сигнала на входе SDI IN;

  • автоматическое определение стандарта входного сигнала SDI;

  • автоматическое определение стандарта входного сигнала REF IN;

  • индикация ошибок EDH/CRC (мин./час) для сигнала SDI;

  • внутренний генератор сигнала ГЦП (BARS);

  • регулировка фазы выходного сигнала по строке и по кадру;

  • внутренний генератор тон – сигнала 1 кГц;

  • конфигурация внешних звуковых входов/выходов;

  • ввод до восьми каналов звука в SDI (количество каналов зависит от установок модуля);

  • вывод до восьми каналов звука из SDI (количество каналов зависит от установок модуля);

  • выбор номера группы для вложения звуковых данных;

  • извлечение звуковых данных из любых двух групп входного сигнала;

  • индикация наличия вложенного аудио во входном сигнале;

  • маршрутизатор звуковых каналов;

  • регулировка усиления для каждой канальной пары в пределах ±6дБ;

  • регулировка задержки для каждой канальной пары до 100 кадров;

  • графическая индикация уровня выходного звука (среднеквадратичного), изображение индикаторов накладывается на изображение выхода SDI OUT или HDMI OUT;

  • выбор пользователем типа шкалы  индикаторов  уровня звука (dBu либо DBFS);

  • установка номинального уровня звука (т.е. при превышении установленного уровня индикатор становится красным);

  • SFP модуль на оптическом выходе;

  • мониторинг выходной оптической мощности излучения и отображение длины волны лазера;

  • возможность использования в одно-, двух- (WDM) и многоканальных (CWDM - до 18 каналов) системах передачи;





Технические характеристики тракта



Входы:



Вход 3G/HD/SD SDI  INPUT:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HD SDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналогичного)





Вход синхронизации  REF IN (REF IN1 или REF IN2 корзины):

Вход

закрытый, проходной

Разъём

BNC

Размах ССП

  HD – трехуровневый (600 +/- 100) mV

SD – сигнал черного поля (300 +/- 100) mV  или    ком   композитный сигнал 1Vpp

Входное сопротивление

больше 10 кОм

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.



Вход аналогового звукового сигнала:

Разъём

DHR-26F (гнездо)

Входное сопротивление

Не менее 10 кОм

Вид входа

симметричный, балансный

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,1 дБ

Динамический диапазон

не менее 100 дБ

Нелинейные искажения + шум

не более 0,006%

Цифро-аналоговое преобразование

24 разряда

Частота преобразования

 48 кГц с привязкой к видео



 Вход цифрового звукового сигнала

Разъём

DHR-26F (гнездо)

Вид выхода

балансный, трансформаторный

Размах

(0,2 … 4,0)В

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,1 дБ

Входное сопротивление

110 Ом





Выходы



Выход  SDI OUT:

Количество выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)





Выход HDMI:

Поддерживаемые стандарты

соответствует входному

Разъем

Mini HDMI



Оптический выход:

           Система

Параметры

Одноканальная

Двухканальная
(WDM)

CWDM
(индекс ‘CW’ в шифре)

Лазерный диод типа

FP

FP

DFB

Длина волны

1310±20 нм  или
1550±20 нм (по заказу)

1310±20 нм   и
1550±20 нм

от 1270 до 1610 нм
с шагом 20 нм

Выходная оптическая мощность

0..3 дБм

0..3 дБм

0..3 дБм

Тип оптического разъема

SFP/LC

SFP/LC

SFP/LC





Выход аналогового звукового сигнала:

Разъём

DHR-26F (гнездо)

Выходное сопротивление

<50 Ом

Вид выхода

симметричный

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18дБ

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,1 дБ

Динамический диапазон

не менее 100 дБ



Выход цифрового звукового сигнала

Разъём

DHR-26F (гнездо)

Вид выхода

симметричный, трансформаторный

Размах

3 В на нагрузке 110 Ом

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,2 дБ





Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.








Общее устройство и принцип действия



Передатчик серии PN-OTS-123-AA/AE/EE  является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".

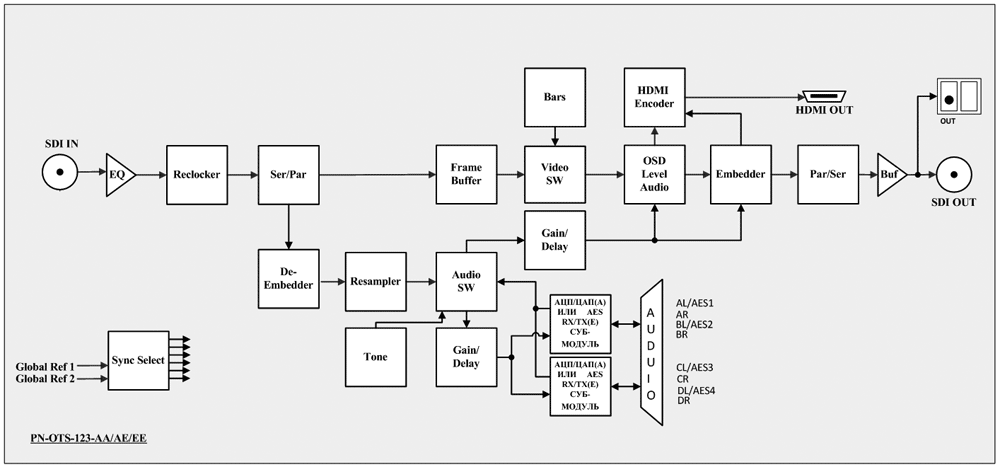

Структурная схема преобразователя



Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (Ser/Par), где преобразуется в 20-разрядный поток 4:2:2.  С выхода декодера сигнал поступает на De-Embeder, где извлекаются две выбранные звуковые аудио группы.

Видео данные записывается в память (Frame Buffer), после чего считывается на частоте опорного сигнала. При наличии опорного сигнала на входе блока (вход устанавливается пользователем - один из глобальных входов Global Ref 1/2), привязка осуществляется к данному сигналу,  при отсутствии – либо от внутреннего генератора, либо от  входного сигнала.  Аудио данные пере тактируются к тактовой частоте,  привязанной к опорному сигналу (Resampler), затем проходят через блок регулировок усиления и задержки (Gain/Delay). В выходной сигнал HDMI вставляются те же звуковые каналы, что и выходной сигнал SDI, с возможностью коммутации каждой стереопары.

Внешний звуковой сигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES/EBU (индекс “ЕE”) форматах, так и в комбинации этих форматов (индекс “АE”). Внешние звуковые каналы конфигурируются пользователем на вход или выход.

Входные звуковые данные поступают на коммутатор звука (Audio SW). Внешние звуковые сигналы после преобразования в АЦП или декодерах AES, так же поступают на звуковой коммутатор, где происходит выбор звуковых каналов для замешивания в выходной сигнал SDI и HDMI. Если часть или все внешние звуковые каналы настроены на выход, то при выборе этих каналов как входных звук будет отсутствовать (MUTE). На внешние звуковые выходы можно направить любой доступный звуковой канал (после деэмбедирования или с другого внешнего входа). Регулировка уровня звука и задержки производится независимо для внешнего звукового выхода и для каналов, эмбедированных в выходной сигнал SDI. Можно задать усиление для каждой канальной пары в пределах ±6дБ. Задержка задается до 100 кадров.

Формат выходного видеосигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе, можно выбрать необходимый формат и вид тестового сигнала. Формат опорного сигнала REF IN может не совпадать с форматом входного сигнала, но должен иметь кратную кадровую частоту. В этом случаи привязка выходного сигнала будет только по кадру.

На видеосигнал можно наложить графическое изображение индикаторов уровня звука на любой из выходов (SDI или HDMI).

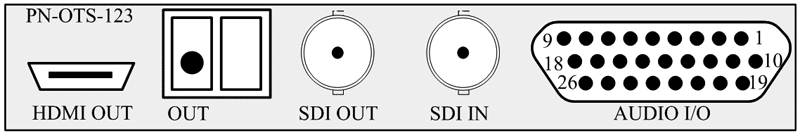

Внешние разъёмы преобразователя

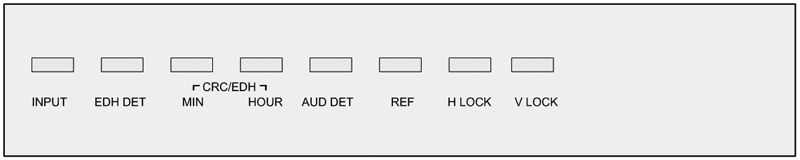

Индикаторы на фронтальном модуле



Индикаторы размещаются на плате фронтального модуля.







Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • INPUT               – если светодиод горит зеленым - указывает на присутствие сигнала на входе SDI IN и соответствии его допустимому стандарту, желтым- наличие сигнала на входе и несоответствии его допустимому стандарту модуля, красным – отсутствие сигнала.

  • EDH DET          – если светодиод горит зеленым - индицирует наличие EDH пакета во входном сигнале SD SDI, не горит – отсутствие.

  • EDH/CRC MIN/HOUR     – если светодиод горит красным - указывает, что с момента последней ошибки EDH/ CRC сигнала SDI IN прошло менее минуты/часа, не горит – отсутствие ошибок.

  • AUD DET         – зажигание светодиода индицирует наличие звуковых данных во входном сигнале, не горит – отсутствие.

  • REF                   – если светодиод горит зеленым - указывает на присутствие сигнала на входе  REF IN и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе и несоответствии его  допустимому стандарту модуля,  красным – отсутствие сигнала.

  • H LOCK           – если светодиод горит зеленым - индикация привязки входного сигнала по строке к входному сигналу REF IN.

  • V LOCK            – если светодиод горит зеленым - индикация привязки входного сигнала по кадру к входному сигналу REF IN.





Конструктивное исполнение



Конструктивно передатчик серии PN-OTS-123-AA/AE/EE  выполнен на фронтальном (PN-1087F3) и заднем (PN-1089R1) модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.





“Горячая” замена SFP модуля



SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер, электрическая схема для подачи сигнала на лазер и контроля за мощностью лазера.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.
