Приемник оптический

6-ти сигналов HD/SD SDI,ASI
с электрическим уплотнением (
TDM)

PN-TDM-066R





Приемник оптический 6-ти сигналов HD/SD SDI,ASI с электрическим уплотнением (TDM)  PN-TDM-066R    (далее по тексту приемник)  предназначен для приема оптического потока сигналов HD/SD SDI,ASI, уплотненных по системе TDM (до 6-ти сигналов), с их последующим электрическим разуплотнением и выдачей на внешние разъемы.

На оптическом входе  применен SFP модуль, который позволяет производить замену лазера, не выключая устройство.  Кроме того, он позволяет получить информацию о значении оптической мощности принятого сигнала

Приемники PN-TDM-066R  предназначены для совместной работы с передатчиками         PN-TDM-066T.

Длины волн лазерного излучения оптических передатчиков  PN-TDM-066T:

  • (1310±20)нм  или  (1550±20)нм;

  • в многоканальных системах (CWDM)  –  в диапазоне 1270¸1610 нм с шагом 20 нм.

Управление местное и дистанционное. Дистанционное управление доступно через WEB-интерфейс, а также с помощью Программного пакета «Proflex3.xx».

Приемник PN-TDM-066R   предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает один слота в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.

Устройство   предназначено для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.





Функциональные возможности:



  • восстановление тактовой частоты по каждому каналу приемника,

  • индикация наличия/отсутствия сигналов на выходах  HD/SD SDI;

  • индикация ошибок EDH/CRC (мин.) для сигнала SDI;

  • SFP модуль на оптическом входе;

  •  возможность использования в одноканальных и многоканальных (CWDM - до 18 каналов) системах передачи;





Технические характеристики тракта



Электрические выходы  HD/SD SDI, ASI:

Поддерживаемые стандарты на оптическом

и электрических  SDI, ASI  входах/выходах

SMPTE 292 (HDSDI),

SMPTE 259M (SDI), DVB-ASI

Восстановление тактовой по каждому каналу приемника

Да

Входное/выходное сопротивление, разъём

75 Ом,  BNC

Затухание несогласованности

>15 dB до 1.5 Gb

>10 dB до 3 Gb



Оптические параметры:

Диапазон чувствительности приемников

В соотв.с  Табл.1

Диапазон длин волн приемников

1270nm…1610nm

Разъемы

LC/PC

Волокно

Одномодовое



Потребляемый ток:  не более 1,7A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.





Общее устройство и принцип действия



Оптический приемник PN-TDM-066R  является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули.





Структурная схема устройства



Тракт приемника содержит оптический вход и шесть электрических выходов.

Подключаемые SFP являются двухканальными: содержат передатчик и приемник (разъемы Tx и Rx). В данной модели PN-TDM-066R используется только приемная часть (разъем Rx).

Входной оптический сигнал в SFP модуле  преобразуется в последовательный электрический сигнал. С выхода SFP электрический последовательный сигнал проходит схему восстановления тактовой частоты (Reclocking) и подается на схему временного разуплотнения, где  преобразуется в отдельные электрические сигналы. Эти сигналы через выходные буферы выводятся на внешние разъемы OUT1…OUT6.









Внешние разъёмы приемника





В таблице представлены варианты подключаемых SFP



SFP+  модули  Ethernet  для PN-TDM-066R

Длина волны,
нм

Лазер

Ориентиро-вочное
расстояние,
км

Мощность

передатчика

Pmin÷Pmax

дБм

Чувств-сть

приемника
Pmin÷Pmax

дБм

Условный шифр

Примечание

SFP+  двухволоконные

1310

DFB

10

-8,2 ÷ 0,5

-14,4 ÷ 0,5

EOLP-1396-10



1310

DFB

20

-3 ÷ 1

-14,4 ÷ 0,5

EOLP-1396-20



1310

DFB

40

-1 ÷ 4

-15 ÷ 0,5

EOLP-1396-40



1310

DFB

70

2 ÷ 5

-20 ÷  -8

EOLP-1396-70



1550

EML

40

-4,7 ÷ 4

-15,8 ÷  -1

EOLP-1596-40



1550

EML

80

0 ÷ 5

-23 ÷  -8

EOLP-1596-80



CWDM













1270…1330

DFB

10

-5 ÷ 0

-15 ÷ 0,5

EOLP-1696-10X



1350…1610

DFB

10

-5 ÷ 0

-15 ÷ 0,5

EOLP-1696-10X



1270…1450

DFB

40

-1 ÷ 4

-15 ÷ 0,5

EOLP-1696-14X



1470…1610

DFB

10

-1 ÷ 4

-15 ÷ 0,5

EOLP-1696-14X



1270…1450

DFB

60

2 ÷ 4

-21 ÷  -6

EOLP-1696-23X



1470…1610

DFB

15

2 ÷ 4

-21 ÷  -6

EOLP-1696-23X



1470…1610

EML

40

-1 ÷ 4

-15,8 ÷ -1

EOLP-1696-14XN



1470…1610

EML

70

0 ÷ 4

-23 ÷  -8

EOLP-1696-23XN





Индикаторы на фронтальном модуле



Индикаторы размещаются на плате фронтального модуля.

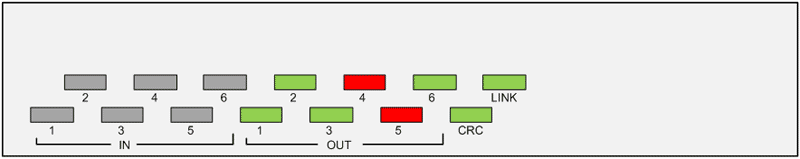

Внешний вид индикации



Светящиеся индикаторы отображают состояние блока:

  • IN  1…6                 –  индикаторы не активны

  • ОUT  1…6             – зеленое свечение индикатора  обозначает наличие сигнала на данном выходе,  красное – отсутствие сигнала.

  • LINK                    – зеленое свечение индикатора означает, что на оптическом входе присутствует оптический сигнал поддерживаемого формата, красное – формат не поддерживается, или сигнал отсутствует, или нет  оптической связи.

  • CRC                       – зеленое свечение индикатора указывает на отсутствие ошибок EDH/ CRC в течение последней минуты, красное – наличие ошибок.

Если индикатор LINK горит красным, то индикатор CRC не светится (анализ ошибок не производится).






Конструктивное исполнение



Конструктивно оптический приемник  PN-TDM-066R  выполнен на фронтальном (PN-1110F) и заднем (PN-1140R) модулях системы “PROFNEXT”. Фронтальный и задний модули размещаются в корпусах 1U или 3U системы “PROFNEXT” и занимают два слота в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы.

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется прямым сочленением. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.





Установка режимов устройства PN-TDM-066R



Управление устройством выполняется от местной панели управления корпуса или от ПЭВМ.

Мониторинг устройств модульной системы “PROFNEXT” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе, через веб-интерфейс, а также с использованием соответствующего программного обеспечения  (поставляется по заказу).

Перечень параметров и регулировок аналогичны местной панели управления.



Установка режимов устройства PN-TDM-066R  от местной панели управления



Выбор возможных режимов от местной панели управления, размещенной  на лицевой стороне корпуса, и осуществляется через меню на графическом дисплее. Управление производится с помощью многофункциональной ручки управления.



              Ручка управления.



На внешней границе ручки расположены четыре кнопки:

HOME……...нажатие ведет на страницу верхнего уровня.

SLOT……….нажатие ведет на страницу для управления устройством в требуемом слоте.

ESC…………нажатие ведет на страницу одним уровнем выше.

DEFAULT... в данной версии не активна.

Центральное вращающееся кольцо предназначено:

- для выбора страницы

- для выбора параметра

- для изменения параметра

В центре расположена кнопка подтверждения ENTER.




Все меню разделено на страницы, которые могут быть информационными или установочными. Схематично меню и требуемые действия ручкой управления в режиме работы с модулем в выбранном слоте «Select slot» показаны на рисунке. Остальные режимы работы ниже строки  «Select slot» относятся к настройкам корпуса и  описаны в руководстве по эксплуатации корпусов PNT-1U (PNT-3U). В приведенном примере модуль PN-TDM-066R установлен в 1-ый слот корпуса PNT-1U. Модуль однослотный, остальные три слота обозначены «empty»  (пустой).





Рис.5. Меню устройства



Вкладка «TDM-066R» (3)

Status

Общий статус модуля: «Norm» или «Error»



Optic

Состояние оптического канала:

Вкладка «Optic» (4)

LINK   -   состояние оптического соединения: «Norm»  или «Loss».

«Norm»  означает, что на оптическом входе присутствует оптический сигнал поддерживаемого формата, «Loss» - формат не поддерживается или отсутствие сигнала.

CRC  -  наличие ошибок: «Norm»  или «Loss». При появлении ошибки статус Loss индицируется в течение 1-ой минуты, если за это время не появилось других ошибок – переключается в «Norm». В состоянии LINK «Loss» измерение ошибок не производится, индицируется надпись «Loss».

RX power - значение мощности  на входе приемника в dBm , при отсутствии оптического сигнала  отображается «Fault».




Outputs

Формат сигнала на электрических выходах 1…6 или отсутствие сигнала:

Вкладка «Outputs» (5)

SD – сигнал стандартной четкости,

HD – сигнал высокой четкости с тактовой частотой 74,25МГц,

HD/M – сигнал высокой четкости с тактовой частотой 74,1758МГц

None – сигнал отсутствует



FPGA

Отображается статус основной микросхемы: «Norm» или «Error»:

Вкладка «FPGA» (6)

T Отображается состояние температуры (Norm, Overheat) и ее числовое значение в градусах Цельсия

I total, mA – отображается значение  тока потребления модуля в миллиамперах



Alarm

Настройка аварийных параметров (алармов), установка допустимых значений:

Вкладка «Alarms» (7)

Включите или выключите аларм (Enable/Ignore) по одному из нижеуказанных параметров:

CRC error            -    ошибки в сигнале оптики

Overheat              -     перегрев выше установленной температуры

RX Power             -    выход значения мощности приемника из указанных пределов

Out  1…6  loss     -    потеря электрического сигнала оптики на выходе 1…6

Установите значения пределов доп. мощностей в дБм, выход за которые считается аварией:

Rx Pmin, RX Pmax – значения пределов мощности для приемника



Version

Информация о версии ПО модуля:

Вкладка «Version» (8)

FW date - дата создания прошивки FPGA

Версия прошивки контроллера модуля (ATXmega)





 Управление от ПЭВМ через WEB-интерфейс модуля



Управление приемником PN-TDM-066R и его мониторинг может осуществляться через WEB‑интерфейс блока. Для этого откройте установленный на Вашем компьютере браузер и в адресной строке введите IP-адрес приемника.

В WEB-интерфейсе модуля предусмотрены  вкладки (окна). Первая вкладка содержит информацию о состоянии процессора корпуса. Остальные вкладки закреплены за слотами корпуса. Выбор вкладки осуществляется в верхней строке экрана.



Вкладка  «Slot 1 TDM-066R»







Секция  «Status»

Общий статус модуля: «Norm» или «Error».

Строка «Link» -    «Norm»: наличие оптического сигнала поддерживаемого формата

«Loss»: формат не поддерживается  или отсутствие сигнала

Строка «CRC»  -  наличие ошибок: «Norm» или «Loss». При появлении ошибки статус «Loss» индицируется в течение 1-ой минуты, если за это время не появилось других ошибок – переключается в «Norm».

Строка «RX power»

Индикация значения оптической мощности  на входе приемника, при отсутствии сигнала  отображается «Fault».



Секция «Outputs»

Строки Out1…Out6

Отображается формат сигнала на электрических выходах 1…6:

SD – сигнал стандартной четкости,

HD – сигнал высокой четкости с тактовой частотой 74,25МГц,

HD/M – сигнал высокой четкости с тактовой частотой 74,1758МГц

None – сигнал отсутствует



Секция «FPGA

Отображается состояние температуры (Norm, Overheat) и ее числовое значение в градусах Цельсия

Отображается значение  тока потребления модуля в миллиамперах



Секция «Alarm»

 Настройка аварийных параметров (алармов), допустимые значения (Enable/Ignore).

Включает или выключает «аларм» по одному из нижеописанных параметров.

CRC error - ошибки в оптическом сигнале

Overheat – превышение заданной температуры

RX power - выход значения мощности из заданных пределов

Out  1…6  loss - потеря электрического сигнала  на выходах 1…6

Rx power min, RX power max – установка значений пределов мощности, превышение  которых считается аварийным.



Секция «Version»

Отображение информации о версии ПО модуля:

FW date - дата создания прошивки FPGA

Версия прошивки контроллера модуля (ATXmega)



Управление от ПЭВМ через центральный процессор модульной системы



Мониторинг приемника PN-TDM-066R от ПЭВМ может осуществляться через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, с использованием программного обеспечения: «Программный пакет для мониторинга и управления модульной системой  «PROFLEX» (PC, среда Windows, ETHERNET)».
