Главная  >  Оптические интерфейсы    >   PN-TRP-200



Преобразователь оптический двухканальный
сигналов 3
G/HD/SD SDI, ASI с автоконфигурированием
PN
-TRP-200







Модули серии PN-TRP-200-xx предназначены для преобразования электрических 3G/HD/SD SDI, ASI сигналов в оптические и/или наоборот, оптических в электрические. Преобразователи имеют два канала преобразования. Каждый из них индивидуально автоконфигурируется как передатчик (Tx) или приемник (Rx) в зависимости от типа установленного SFP.

Разъем BNC 'I/O' каждого из каналов в зависимости от автоконфигурации модуля меняет направление работы. В случае передатчика он является входом SDI, в случае приемника - выходом. Направление работы разъема BNC 'I/O' индицирует цвет расположенного рядом светодиода (зеленый - вход, красный - выход).



В зависимости от типа устанавливаемого SFP формируются следующие модели устройств:



Модель устройства

(условный шифр)*

Число каналов и тип SFP

Количество электрич.  входов
на канал

Количество оптических входов
на канал

Количество электрич.  выходов
на канал

Количество оптических выходов
на канал

Количество занимаемых слотов

PN-TRP-200-TX

Два,

2-х  канал. Tx

1

-

1, после реклокера

1

1

PN-TRP-200-RX

Два,

2-х  канал. Rx

-

1

2, после реклокера

-

1

PN-TRP-200-TR

Два,

трансивер

1 Tx + 1 Rx

1

1

Tx: 1, после реклокера

Rx:.2, после реклокера

1

1

* Условный шифр необходим для определения функционального назначения сформированного устройства и отображения его в программе дистанционного управления и мониторинга.





Модули серии PN-TRP-200 предназначены для работы в базовой конструкции модульной системы "PROFNEXT". Размещаются в корпусах 1U или 3U системы "PROFNEXT" и занимают один слот в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U - вертикально.

Модули серии PN-TRP-200 предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750+30 мм рт. ст.





Функциональные возможности:

  • индикация наличия/потери сигнала на SDI/ASI входе электрическом и/или оптическом;

  • индикация состояния статуса блока;

  • автоматическое определение стандарта входного SDI;

  • индикация наличия ошибок EDH/CRC в минуту, в час;

  • мониторинг оптической мощности и длины волны передатчика;

  • мониторинг оптической мощности на входе приемника;

  • возможность отключения режима восстановления тактовой частоты (RCLK BYPASS).



Двухканальный передатчик PN-TRP-200-TX
(технические характеристики, устройство и работа)

Технические характеристики двухканального передатчика PN-TRP-200-TX



Вход электрический 3G/HD/SD SDI, ASI:



Поддерживаемые стандарты

SMPTE 425M:::::.3G level A, B  4:2:2

                                              3G  4:4:4

SMPTE 274M (HDSDI) :1920x1080

SMPTE 296M (HDSDI) :1280x750

SMPTE 295M (HDSDI) :1920x1080

SMPTE 260M (HDSDI) :1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

Количество входов, число каналов

один на канал, два канала

Входное сопротивление, разъём

75 Ом,  BNC

Автоматическая коррекция кабеля
(для кабеля 8281 или аналогичного)

3G

HD

SD




до 150 м

до 250 м

 до 450 м



Выход электрический цифровой 3G/HD/SD SDI, ASI



Стандарт

соответствует входному своего канала

Число каналов

два

Количество выходов на канал

один, после восстановления тактовой (reclocking)

Выходное затухание несогласованности

не менее 10 дБ до 3.0 ГГц

Размах

800 мВ +10%.

Разъемы

BNC

Время нарастания и спада

120 пс. номинал для 3G/HD,

  700 пс. номинал для SD

Джиттер

менее 0.2UI (единичного интервала)



Оптические выходы двухканальных видео передатчиков:



Число каналов

два

Количество выходов на канал, число каналов

один, после восстановления тактовой (reclocking)

Длина волны, тип

См. ниже

Выходная мощность

См. ниже

Разъемы

LC/PC

Волокно

Одномодовое





Тип SFP

Возможные модели SFP

Длина волны,
 тип

Выходная мощность,
dB

2ch. Tx

PRFT-1330DT-10DN

1310 nm, FP

0:(-5)

2ch. Tx

PRFT-1330DT-35DN

1310 nm, DFB

0:(+3)

2ch. Tx

PRFT-1530DT-50DN

1550 nm, DFB

0:(+3)

2ch. Tx

PRFT-1630DT-D#1/#2

#1..длина волны первого лазера

#2..длина волны второго лазера

CWDM,  DFB

0:(+3)



Потребляемая мощность: не более 5 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 350x100 мм.

Масса: не более 0,4 кг.






Состав, устройство и работа двухканального передатчика PN-TRP-200-TX







Структурная схема двухканального передатчика PN-TRP-200-TX





Задняя панель двухканального передатчика PN-TRP-200-TX



Входной SDI/ASI сигнал каждого из каналов проходит автоматический корректор кабеля, 'реклокер' (отключаемый), и далее поступает на электрический выход и на вход преобразователя электрика/оптика SFP передатчика.

В устройстве осуществляется определение стандарта входного сигнала, индикация наличия ошибок EDH/CRC в минуту и час.





Двухканальный приемник PN-TRP-200-RX
(технические характеристики, устройство и работа)

Технические характеристики двухканального приемника PN-TRP-200-RX



Оптический вход:



Поддерживаемые стандарты на оптическом входе и электрических SDI выходах

SMPTE 425M:::::.3G level A, B  4:2:2

                                              3G  4:4:4

SMPTE 274M (HDSDI) :1920x1080

SMPTE 296M (HDSDI) :1280x750

SMPTE 295M (HDSDI) :1920x1080

SMPTE 260M (HDSDI) :1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

Скорость данных

до 3 Гбит/сек

Диапазон спектральной чувствительности

1100 нм : 1650 нм

Количество входов (каналов)

два

Разъемы

SFP/LC





Возможны следующие модели входных Rx SFP модулей:



Число каналов

Модель SFP

Тип

Чувствительность (3G SDI)

2 Rx

PRFT-30DR-DN

PD

(-3:-24) dB

2 Rx

PRFT-30DRH-DN

APD

(-9:-28) dB



Выход электрический цифровой 3G/HD/SD SDI:



Стандарт

соответствует входному

Количество каналов

два

Количество выходов

два на канал, после восстановления тактовой

частоты (reclocking)

Выходное затухание несогласованности

не менее 10 дБ до 3.0 ГГц

Размах

800 мВ +10%.

Разъемы

BNC

Время нарастания и спада

120 пс. номинал для 3G/HD,
700 пс. номинал для SD

Джиттер

менее 0.2UI (единичного интервала)



Потребляемая мощность: не более 5 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 350x100 мм.

Масса: не более 0,4 кг.





Состав, устройство и работа двухканального приемника PN-TRP-200-RX







Структурная схема двухканального приемника PN-TRP-200-RX



Задняя панель двухканального приемника PN-TRP-200-RX





Входной SDI/ASI сигнал каждого из каналов после прохождения преобразователя оптика/электрика (SFP приемника) проходит автоматический корректор кабеля, 'реклокер' (отключаемый), и далее поступает на электрические выходы.

В устройстве осуществляется определение стандарта входного сигнала, индикация наличия ошибок EDH/CRC в минуту и час.





Двухканальный трансивер PN-TRP-200-TR
(технические характеристики, устройство и работа)

Технические характеристики трансивера PN-TRP-200-TR



Технические данные передатчика модуля PN-TRP-200-TR (канал B)



Вход электрический 3G/HD/SD SDI, ASI:



Поддерживаемые стандарты

SMPTE 425M:::::.3G level A, B  4:2:2

                                              3G  4:4:4

SMPTE 274M (HDSDI) :1920x1080

SMPTE 296M (HDSDI) :1280x750

SMPTE 295M (HDSDI) :1920x1080

SMPTE 260M (HDSDI) :1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

Входное сопротивление, разъём

75 Ом,   BNC

Количество входов (каналов)

один

Автоматическая коррекция кабеля
(для кабеля 8281 или аналогичного)

3G

HD

SD





до 150 м

до 250 м

 до 450 м



Оптический выход:



Стандарт на оптическом выходе

соответствует входному

Количество каналов

один, после восстановления тактовой частоты (reclocking)

Выходная мощность

в зависимости от типа SFP(см. табл. ниже)

Разъемы

SFP/LC



Выход электрический цифровой 3G/HD/SD SDI:



Стандарт

соответствует входному

Количество выходов

один, после восстановления тактовой частоты (reclocking)

Выходное затухание несогласованности

не менее 10 дБ до 3.0 ГГц

Размах

800 мВ +10%.

Разъемы

BNC

Время нарастания и спада

120 пс. номинал для 3G/HD,
700 пс. номинал для SD

Джиттер

менее 0.2UI (единичного интервала)








Технические данные приемника модуля PN-TRP-200-TR (канал А)



Оптический вход:



Поддерживаемые стандарты на оптическом входе и электрических SDI выходах

SMPTE 425M:::::.3G level A, B  4:2:2

                                              3G  4:4:4

SMPTE 274M (HDSDI) :1920x1080

SMPTE 296M (HDSDI) :1280x750

SMPTE 295M (HDSDI) :1920x1080

SMPTE 260M (HDSDI) :1920x1035

SMPTE 259M (SDI )::.. 50i/720 x 576

                                               60i/720 x 480

DVB-ASI

Скорость данных

до 3 Гбит/сек

Диапазон спектральной чувствительности

1100 нм : 1650 нм

Чувствительность

в зависимости от типа SFP(см. табл. ниже)

Количество входов (каналов)

один

Разъемы

SFP/LC



Выход электрический цифровой 3G/HD/SD SDI:



Стандарт

соответствует входному

Количество выходов

два, после восстановления тактовой

частоты (reclocking)

Выходное затухание несогласованности

не менее 10 дБ до 3.0 ГГц

Размах

800 мВ +10%.

Разъемы

BNC

Время нарастания и спада

120 пс. номинал для 3G/HD,
700 пс. номинал для SD

Джиттер

менее 0.2UI (единичного интервала)





Возможны следующие модели SFP трансиверов (1Tx +1Rx) для модуля PN-TRP-200-TR:



Число каналов/

волокон

Модель SFP

ПЕРЕДАТЧИК

ПРИЕМНИК

Длина волны, тип



Выходная мощность,

dBm

Тип

Чувствит.

 (3G SDI),

 dBm

1Tx +1Rx/ 2

PRFT-1330-35-D

1310nm, DFB

0..+3

PD

-3..-18

1Tx +1Rx/ 2

PRFT-1330-50-D

1310nm, DFB

0..+3

APD

-9..-28

1Tx +1Rx/ 2

PRFT-1530-50-D

1550nm, DFB

0..+3

PD

-3..-20

1Tx +1Rx/ 2

PRFT-1530-80-D

1550nm, DFB

+3..+7

APD

-9..-28

1Tx +1Rx/ 2

PRFT-1630-18-D##

CWDM, DFB

0..+3

PD

-3..-18

1Tx +1Rx/ 2

PRFT-1630-28-D##

CWDM, DFB

0..+3

APD

-9..-28

1Tx +1Rx/ 1

PRFT-BI1330-10D

WDM1310/1550,1310nm, FP

0..-5

PD

-3..-20

1Tx +1Rx/ 1

PRFT-BI1530-10D

WDM1310/1550, 1550nm,DFB

0..-5

PD

-3..-20

1Tx +1Rx/ 1

PRFT-BI1330-35D

WDM1310/1550,1310nm,DFB

0..+3

APD

-9..-28

1Tx +1Rx/ 1

PRFT-BI1530-35D

WDM1310/1550,1550nm,DFB

0..+3

APD

-9..-28

1Tx +1Rx/ 1

PRFT-BI1330-10-DL

WDM1310/1490,1310nm,FP

0..-5

PD

-3..-18

1Tx +1Rx/ 1

PRFT-BI630-10-LCDL

WDM1310/1490,1490nm,DFB

0..-5

PD

-3..-18





Потребляемая мощность: не более 5 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 350x100 мм.

Масса: не более 0,4 кг.





Состав, устройство и работа трансивера PN-TRP-200-TR







Структурная схема трансивера PN-TRP-200-TR





Задняя панель трансивера PN-TRP-200-TR



Модуль PN-TRP-200-TR включает в себя одноканальный передатчик и одноканальный приемник.

  1. Передатчик.

Входной SDI/ASI сигнал проходит автоматический корректор кабеля, 'реклокер' (отключаемый), и далее поступает на электрический выход и на вход преобразователя электрика/оптика (SFP передатчика).

В устройстве осуществляется определение стандарта входного сигнала, индикация наличия ошибок EDH/CRC в минуту и час.

  1. Приемник.

Входной оптический SDI/ASI сигнал, после прохождения преобразователя оптика/электрика (SFP приемника) проходит автоматический корректор кабеля, 'реклокер' (отключаемый), и далее поступает на электрические выходы.

В устройстве осуществляется определение стандарта входного сигнала, индикация наличия ошибок EDH/CRC в минуту и час.






Индикаторы на фронтальном модуле



Индикаторы размещаются на лицевом срезе фронтального модуля преобразователя серии PN-TRP-200-xx.

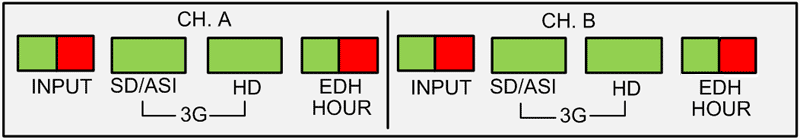

Индикация на лицевом срезе устройств серии PN-TRP-200



Светодиоды, расположены на печатной плате и индицируют состояние блока:



CH. A (канал  A):

  • INPUT   -   если светодиод горит зеленым, это указывает на присутствие сигнала на входе,
    красным - отсутствие сигнала.

  • SD/HD/3G -  зажигание светодиодов индицирует битовую скорость сигнала:

    • SD/ASI::.270Mbt/s; зеленый - сигнал SDI, оранжевый - сигнал ASI.

    • HD::::1.485Gbt/s

    • SD+HD::.2.97Gbt/s (3G)

  • EDH HOUR - красный цвет светодиода указывает, что со времени произошедшей ошибки EDH/CRC во входном сигнале SDI прошло менее часа.

CH. B (канал  B):

  • INPUT -   если светодиод горит зеленым, это указывает на присутствие сигнала на входе,
    красным - отсутствие сигнала.

  • SD/HD/3G   -  зажигание светодиодов индицирует битовую скорость сигнала:

    • SD/ASI::.270Mbt/s; зеленый - сигнал SDI, оранжевый - сигнал ASI.

    • HD::::1.485Gbt/s

    • SD+HD::.2.97Gbt/s (3G)

  • EDH HOUR - красный цвет светодиода указывает, что со времени произошедшей ошибки EDH/CRC во входном сигнале SDI прошло менее часа.





Мониторинг и управление



  Управление и мониторинг может выполняться от местной лицевой панели и через WEB‑интерфейс модульной системы PROFNEXT. Также возможно управление с помощью Программного пакета 'Proflex3.xx' (приобретается пользователем отдельно, а в случае, если пакет уже установлен, необходимо выполнить обновление базы данных, которую можно скачать, перейдя по ссылке http://www.profitt.ru/SOFT/BLOCKS.zip).



Конструктивное исполнение



Конструктивно устройство выполнено на фронтальном и заднем модулях системы 'PROFNEXT', которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U - вертикально.

Фронтальный модуль выполнен в виде платы размером 350х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы.

Соединение фронтального и заднего модулей осуществляется напрямую через поперечную кросс-плату, которая встроена внутри корпуса 'PROFNEXT'. На модули поступает напряжение питания, команды управления и два глобальных опорных синхросигнала, если они используются.



Настройка и конфигурация устройства



Управление устройствами серии PN-TRP-200-xx выполняется от местной лицевой панели управления блока и через WEB‑интерфейс модульной системы PROFNEXT. Также возможно управление с помощью Программного пакета 'Proflex3_xx'.



Управление от местной лицевой панели



Выбор возможных режимов от местной лицевой панели управления осуществляется через меню на графическом дисплее. Управление производится с помощью кнопок управления











 Кнопки управления.



При нажатии кнопки (вверх)  выполняется перемещение по меню вверх относительно текущего положения курсора.  В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону увеличения.

При нажатии кнопки (вниз)   выполняется перемещение по меню вниз относительно текущего положения курсора.  В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону уменьшения.

При нажатии кнопки    (вправо)     MENU выполняется вход в выбранный пункт меню.

При нажатии кнопки   (влево)    ESC выполняется переход в предыдущий уровень меню. В диалоге редактирования кнопка    (влево)   позволяет перемещаться влево по нескольким значениям параметров внутри изменяемой настройки.

При нажатии кнопки OK выполняется вход в пункт меню, на который указывает курсор.  В диалоге изменения параметра нажатие кнопки OK подтверждает выставленное в текущий момент значение параметра.

Выберите строку 'Select Slot'. Подробное описание работы местной панели управления представлено в Руководстве по эксплуатации корпуса PNT-3U.



Перечень параметров и регулировок управления данным модулем с лицевой панели аналогичны описанным ниже для управления через WEB‑интерфейс модуля






Управление через WEB-интерфейс модульной системы PROFNEXT



Управление устройствами серии PN-TRP-200-xx и их мониторинг может осуществляться через WEB‑интерфейс модульной системы PROFNEXT. Для этого откройте установленный на Вашем компьютере браузер и в адресной строке введите IP-адрес используемой корзины PROFNEXT. Посмотреть и изменить IP-адрес можно на лицевой панели, перейдя в пункт меню Setup > Net setup > Ip addr. При смене IP-адреса не забывайте корректно устанавливать другие сетевые настройки. Также смена IP-адреса доступна с помощью утилиты profit_di, которую можно скачать, перейдя по ссылке http://www.profitt.ru/SOFT/Profitt_di.zip.

В WEB-интерфейсе модуля предусмотрены вкладки (окна). Первая вкладка содержит информацию о состоянии процессора корпуса. Остальные вкладки закреплены за слотами корпуса. Выбор вкладки осуществляется в верхней строке экрана.






WEB интерфейс управления двухканальным передатчиком PN-TRP-200-TX







Интерфейс управления двухканальным передатчиком PN-TRP-200-TX






Структурно интерфейс содержит три раздела:

1.    Ch A (Tx):.Мониторинг и управление каналом 'A'.

2.    Ch B (Tx):.Мониторинг и управление каналом 'B'.

3.    Alarms::.Выбор критериев и параметров для отображения статуса модуля.



Мониторинг и управление каналами A/B.



Input::.Lock (сигнал захвачен) / Loss (сигнал отсутствует).

Format:. Стандарт входного SDI либо режим ASI

TX Power A/B, dBm:.выходная мощность лазера

TX WaveL A/B, nm:.длина волны лазера

EDH/CRC min: OK - в соответствующем канале в последнюю минуту не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последнюю минуту обнаружено не менее одной ошибки EDH/CRC.

EDH/CRC hour: OK - в соответствующем канале в последний час не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последний час обнаружено не менее одной ошибки EDH/CRC.

Reset Err?............Сброс счетчика ошибок (за последнюю минуту и час). Анализ ошибок EDH/CRC начинается заново.

RC Bypass............Off - входной сигнал проходит через схему восстановления тактовой частоты (Reclocker). Рекомендуется.

On - входной сигнал идет в обход схемы восстановления тактовой частоты (Reclocker).



Alarms::::..Выбор критериев и параметров для отображения статуса устройства в модульной системе PROFNEXT:

Video In A/B

Возможные критерии:

Loss (отсутствие сигнала на входе)

Loss +EDH/CRC min (отсутствие сигнала и ошибки за минуту)

Loss +EDH/CRC hour (отсутствие сигнала и ошибки за час)

Ignore:Анализ не производится ни по одному из вышеприведенных критериев



TX Power A/B:.Установка порога мощности лазера, ниже которого будет отправлена ошибка в статус модуля. Диапазон установки 0 dBm:-10 dBm с шагом 1 dBm.

Ignore:Анализ по данному параметру не производится.






WEB интерфейс управления двухканальным приемником PN-TRP-200-RX







Интерфейс управления двухканальным приемником PN-TRP-200-RX



Структурно интерфейс содержит три раздела:

1.    Ch A (Rx):Мониторинг и управление каналом 'A'.

2.    Ch B (Rx):Мониторинг и управление каналом 'B'.

3.    Alarms::Выбор критериев и параметров для отображения статуса модуля.



Мониторинг и управление каналами A/B.



Input::.Lock (сигнал захвачен) / Loss (сигнал отсутствует).

Format:. Стандарт входного SDI либо режим ASI

RX Power A, dBm:.входная  оптическая мощность

EDH/CRC min:: OK - в соответствующем канале в последнюю минуту не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последнюю минуту обнаружено не менее одной ошибки EDH/CRC.

EDH/CRC hour:.. OK - в соответствующем канале в последний час не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последний час обнаружено не менее одной ошибки EDH/CRC.



Reset Err?............ Сброс счетчика ошибок (за последнюю минуту и час). Анализ ошибок EDH/CRC начинается заново.

RC Bypass............Off - Входной сигнал проходит через схему восстановления тактовой (Reclocker). Рекомендуется.

On - Входной сигнал идет в обход схемы восстановления тактовой (Reclocker).



Alarms::::..Выбор критериев и параметров для отображения статуса устройства в модульной системе PROFNEXT:

Video In A/B

Возможные критерии:

Loss (отсутствие сигнала на входе)

Loss +EDH/CRC min (отсутствие сигнала и ошибки за минуту)

Loss +EDH/CRC hour (отсутствие сигнала и ошибки за час)

Ignore:Анализ не производится ни по одному из вышеприведенных критериев



RX Power A/B:Установка порога оптической мощности на входе фотоприемника, ниже которого будет отправлена ошибка в статус модуля. Диапазон установки -18 dBm:-28dBm с шагом 1 dBm.

Ignore:.Анализ по данному параметру не производится.










WEB интерфейс управления трансивером PN-TRP-200TR








Интерфейс управления трансивером PN-TRP-200TR



Структурно интерфейс содержит три раздела:

1.      Ch A (Rx):Мониторинг и управление каналом 'A'.

2.      Ch B (Tx):.Мониторинг и управление каналом 'B'.

3.      Alarms::Выбор критериев и параметров для отображения статуса модуля.







Мониторинг и управление приемником канала 'A'.

Input:::::::..Lock (сигнал захвачен) / Loss (сигнал отсутствует).

Format:::::.......Стандарт входного SDI либо режим ASI

RX Power A, dBm::входная  оптическая мощность

EDH/CRC min:::. OK - в соответствующем канале в последнюю минуту не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последнюю минуту обнаружено не менее одной ошибки EDH/CRC.

EDH/CRC hour::: OK - в соответствующем канале в последний час не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последний час обнаружено не менее одной ошибки EDH/CRC.

Reset Err?....................Сброс счетчика ошибок (за последнюю минуту и час). Анализ ошибок EDH/CRC начинается заново.

RC Bypass...................Off - Входной сигнал проходит через схему восстановления тактовой(Reclocker). Рекомендуется.

On  Входной сигнал идет в обход схемы восстановления тактовой (Reclocker).



Мониторинг и управление передатчиком канала 'B'

Input:::::::..Lock (сигнал захвачен) / Loss (сигнал отсутствует).

Format::::::.. Стандарт входного SDI либо режим ASI

TX Power A/B, dBm:.выходная мощность лазера

TX WaveL A/B, nm:.длина волны лазера

EDH/CRC min::: OK - в соответствующем канале в последнюю минуту не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последнюю минуту обнаружено не менее одной ошибки EDH/CRC.

EDH/CRC hour:::OK - в соответствующем канале в последний час не обнаружено ни одной ошибки EDH/CRC.

ERR - в соответствующем канале в последний час обнаружено не менее одной ошибки EDH/CRC.

Reset Err?....................Сброс счетчика ошибок (за последнюю минуту и час). Анализ ошибок EDH/CRC начинается заново.

RC Bypass.................. Off - Входной сигнал проходит через схему восстановления тактовой(Reclocker). Рекомендуется.

On - Входной сигнал идет в обход схемы восстановления тактовой (Reclocker).



Alarms::::::.Выбор критериев и параметров для отображения статуса устройства в модульной системе PROFNEXT:

Video In A/B

Возможные критерии:

Loss (отсутствие сигнала на входе)

Loss +EDH/CRC min (отсутствие сигнала и ошибки за минуту)

Loss +EDH/CRC hour (отсутствие сигнала и ошибки за час)

Ignore:.Анализ не производится ни по одному из вышеприведенных критериев

RX Power .A:.Установка порога оптической мощности на входе фотоприемника, ниже которого будет отправлена ошибка в статус модуля. Диапазон установки -18 dBm:-28dBm с шагом 1 dBm.

Ignore:Анализ по данному параметру не производится.

TX Power .B:.Установка порога мощности лазера, ниже которого будет отправлена ошибка в статус модуля. Диапазон установки 0 dBm:-10 dBm с шагом 1 dBm.

Ignore:.Анализ по данному параметру не производится.



Управление с помощью Программного пакета 'Proflex3.xx'



Управление устройством и его мониторинг может также осуществляться с использованием программного обеспечения: 'Программный пакет для мониторинга и управления модульной системой 'Proflex3.xx' (PC, ОС Windows XP/7/8/10, ETHERNET)'.

Окна управления и мониторинга устройств TRP-200-TX, TRP-200-RX и TRP-200-TR представлены на рисунках соответственно.

Перечень параметров и регулировок аналогичны описанным выше для управления через WEB‑интерфейс модуля .











 Окно управления и мониторинга модуля PN-TRP-200-TX






Окно управления и мониторинга модуля PN-TRP-200-RX









Окно управления и мониторинга модуля PN-TRP-200-TR





^Наверх
