Блок релейного обхода видео PAL/SECAM, HD/SD SDI

PRB-103



Блок релейного обхода PRB-103 предназначен для аварийного обхода трактов композитных сигналов PAL/SECAM, цифровых сигналов HD/SD SDI, цифровых звуковых сигналов AES (небалансных).

Устройство содержит три независимых канала, в каждом из которых выполняется включение режима обхода как с лицевой панели, так и через вход дистанционного управления GPI.

При выключении питания блок переходит в режим обхода

В режиме обхода формируется выходной сигнал GPO 'BYPASS' (ОБХОД).

Для установки блока в стойку используется планка PM-021,  на которой может быть установлено до трёх блоков PRB-103.

На лицевой панели расположены тумблеры, позволяющие включать каждый из каналов в режим обхода 'BYPASS' или в рабочий режим 'NORM'.

Блок релейного обхода PRB-103 может использоваться как релейный коммутатор 2х1. Для этого разъём OUT1 используется как выход коммутатора, а разъёмы INA и INB как его входы.


Вид со стороны лицевой панели



Вид со стороны задней панели

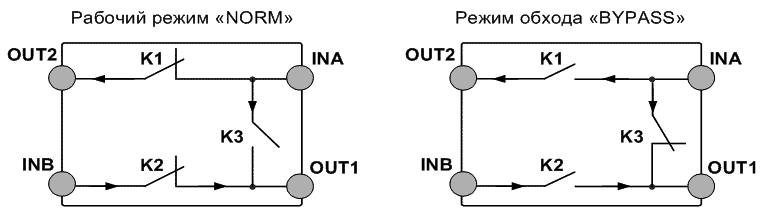

Структурная схема состояния реле в отдельном канале



Технические характеристики



Цифровой сигнал HD/SD SDI , стандарты SMPTE292M (HDSDI), SMPTE259M A,B,C,D (SD SDI), DVB/ASI

Аналоговый композитный видеосигнал PAL/SECAM, стандарт ГОСТ 7845-92

Звуковой цифровой сигнал, стандарт AES/EBU

Время переключения: 3 мс (макс.)

Все выходные характеристики тракта полностью соответствуют входным (релейное соединение).

Напряжение питания ......................7-9 В. (пост. тока, 500 мА)

Потребление.......................................................не более 1,3 Вт.

Габаритные размеры ........................................146х132х42 мм,

Масса ...................................................................не более 0,8 кг.
