Главная > Коммутаторы > Коммутаторы Серии “Хамелеон X32”
Коммутаторы Серии “Хамелеон X32” предназначен для матричной коммутации цифровых сигналов 3G/HD/SD SDI, ASI. Любой из 36-ти входных источников может быть соединен с любым из 32-х выходов. В коммутатор может устанавливаться (опция) суб-модуль двух программных бесподрывных выходов (и для несинхронных сигналов) с возможностью наложения двух внешних DSK (PS-DSK-1374). Коммутатор может оснащаться 8-ми канальным мультивьювером PN-MTV-581. Так же возможна установка в дополнительный слот модуля из устройств модульной системы PROFNEX.
Функциональные возможности и достоинства:
Структурная схема коммутатора серии “Хамелеон X32”
Внешний вид коммутаторов Серии “Хамелеон X32”

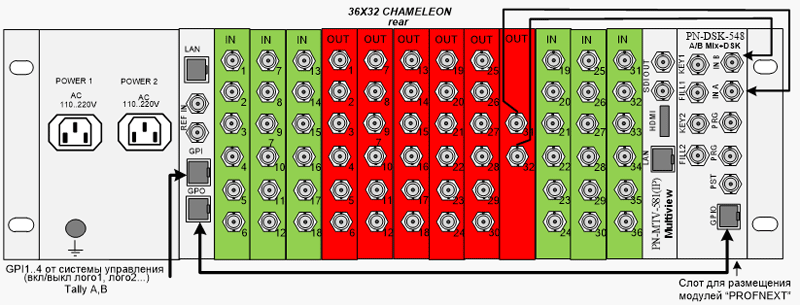

Вид сзади коммутатора серии “Хамелеон X32”
Вид спереди коммутатора серии “Хамелеон X32”
Опционные модули.
В коммутаторах возможна установка двух опционных модулей:
Модуль восьмиканального мультиэкрана (индекс M)
Устройство повторяет все функции модуля PN-MTV-581/ PN-MTV-581IP модульной системы “PROFNEXT”.
Функциональные возможности мультиэкрана:
Пример заказа: PVIO-3632D-M Коммутатор SDI 36х32 с резервным блоком питания (индекс D) и восьмиканальным мультиэкраном (индекс M).
Опция двух программных бесподрывных выходов с двухслойным DSK PS‑DSK‑1374 (индекс SK)
Модуль формирует бесподрывные сигналы двух программ. Модуль обеспечивает на каждом программном выходе бесподрывную коммутацию как синхронных, так и несинхронных источников с возможностью наложения двух внешних DSK. Включение/выключение каждого DSK производится раздельно для каждой программы. Включение/выключение производится по сигналам GPI и/или Web-интерфейс. Сигналы DSK должны быть синхронны, но могут быть несинфазны по строке (от -1H до 0H) с входным опорным сигналом REF.
Функциональные возможности
Пример заказа: PVIO-3632D-M-SK Коммутатор SDI 36х32 с резервным блоком питания (индекс D), восьмиканальным мультиэкраном (индекс M) и двумя программными “чистыми” выходами с двухступенчатым DSK (индекс SK).
Опция установки модуля (одно - или двухслотного) из устройств модульной системы “PROFNEXT”
В коммутаторе предусмотрен дополнительный слот для установки модулей из системы “PROFNEXT”. Для управление модулями с помощью Web-интерфейса на них должен присутствовать Ethernet интерфейс (разъем RJ-45). Однако некоторые модули системы “PROFNEXT” не имеют собственного Ethernet интерфейса. В этом случае необходимо в задний слот установить контроллер Web-управления модулями системы “PROFNEXT” PV‑PC‑1388.
Технические данные и характеристики
Входы/выходы SDI/ASI электрические
Модуль PS-DSK-1374. Входы/выходы SDI электрические
Вход видео – REF
Внешняя линия управления
Входы управления GPI
Выходы управления GPI
Габаритные размерыширина – 482 мм; высота – 132 мм; глубина – 355 мм. Потреблениене более 60Вт. Диапазон рабочих температурот 5 до 45оС. Система управления
Управление коммутатором может осуществляться от дистанционных пультов управления или от ЭВМ (встроенный WEB-интерфейс или специальное ПО для управления коммутаторами), как отдельно, так и одновременно. Для этого коммутаторы и все источники управления должны быть подключены к сети Ethernet. Устройство поставляется с установленными IP-адресом и МАС-адресом, которые указаны в паспорте на изделие. При необходимости можно изменить сетевые настройки коммутатора (IP-адрес коммутатора, маска подсети и т.д.) в соответствии с требованиями вашей сети. Для этого используйте приложение profitt_di.exe, имеющееся на сайте www.profitt.ru в разделе «Поддержка» http://www.profitt.ru/SOFT/Profitt_di.zip (подробнее смотри в Приложении 1).
Управление от дистанционных пультов
В зависимости от назначения дистанционные пульты управления могут быть:
Принципы работы дистанционных пультов управления изложены в техническом описании и инструкции по эксплуатации на конкретный пульт. Управление от ЭВМ
Управление коммутатором и его конфигурирование от ПЭВМ осуществляется через WEB-интерфейс. Для этого откройте установленный на Вашем компьютере браузер и введите IP-адрес устройства (http://xxx.xxx.xxx.xxx). WEB-интерфейс состоит из пяти вкладок (окон).
Вкладка MainВкладка Main позволяет осуществлять управление коммутатором и индикацию его состояния.
Switch – тип коммутатора и его имя, определенное пользователем на вкладке System. REF – статус захвата ФАПЧ от источника синхронизации блока. Красный цвет свидетельствует об отсутствии захвата, зелёный – сигнал захвачен. Mode – режим коммутатора при управлении от WEB-интерфейса PRESET – коммутация всех выходов c предварительной подготовкой; ON LINE – мгновенная коммутации одного выхода; SAVE MEMORY – режим создания и сохранения вариантов соединения всех выходов коммутатора для режима “залповой” коммутации (Salvos 1 … Salvos 16); CLEAR MEMORY – режим удаления сохраненных ранее и привязанных к кнопкам Salvos 1 … Salvos 16 вариантов соединения. Для удаления сохраненного варианта кликните левой клавишей мыши на соответствующую кнопку Salvos. В появившемся диалоговом окне подтвердите свой выбор (вариант будет удален, кнопка освобождена) или откажитесь от удаления. Salvos – секция выбора варианта соединения всех выходов коммутатора (1…16) в режиме PRESET. Clean Switch 1(2) – секции управления каналами DSK на соответствующем “чистом” выходе. Активны, если коммутатор имеет в своем составе опцию двух программных бесподрывных выходов с двухслойным DSK (PS‑DSK‑1374). DSK 1 – включение и выключение DSK1; DSK 2 – включение и выключение DSK2; BARS – включение и выключение тестового сигнала;
Коммутационное поле – представляет собой XY панель, где по оси X следуют номера входов (S1…SN), а по оси Y номера выходов (D1…DN) коммутатора. Размер коммутационного поля зависит от типа коммутатора и определяется автоматически. Номера входов (S1…SN) окрашены в зеленый цвет. Номера выходов (D1…DN) окрашены в бордовый цвет. Если на выход установлен запрет коммутации (“замок”), то его номер окрашен в пурпурный цвет и соответствующая строка коммутационного поля недоступна для выбора. Установка или снятие запрета коммутации выхода осуществляется с помощью двойного щелчка левой клавиши мыши на соответствующем номере выхода (D1…DN). Если некоторый вход cкоммутирован на некоторый выход, то на пересечении вертикального и горизонтального столбцов, соответствующих данным входу и выходу (узел коммутационного поля) будет изображён квадрат красного цвета. Функционал элементов управления расположенных в узлах коммутационного поля зависит от выбранного режима работы коммутатора (строка Mode). В режиме ON LINE кликните левой клавишей мыши на необходимом узле коммутационного поля. Команда на соединение выбранных выхода и входа будет передана в коммутатор и при успешном выполнении узел коммутации окрасится в красный цвет. В режиме PRESET кликните левой клавишей мыши на необходимом узле коммутационного поля. Узел коммутации окрасится в зеленый цвет, а коммутатору будет передана информация о преднаборе. Выполните необходимое количество преднаборов и после этого, для осуществления коммутации, нажмите кнопке Apply, расположенную под коммутационным полем (для отмены преднабора нажмите кнопку Cancel). При успешном выполнении соединений выбранные узлы коммутации окрасятся в красный цвет. Кроме того в данном режиме доступна работа с ранее сохраненными таблицами коммутации. Выберите необходимую таблицу, используя кнопки Salvos 1 … Salvos 16 (кнопки, которым соответствуют запомненные ранее варианты коммутации, окрашены зеленым цветом). При этом информация о преднаборе отобразится в узлах коммутационного поля зеленым цветом. Нажмите кнопку Apply для выполнения коммутации или Cancel для отмены преднабора. В этом режиме возможен возврат к предыдущему состоянию коммутатора. Для этого нажмите кнопку UNDO. В коммутаторе будет осуществлен преднабор соответствующего состояния и информация о нем отобразится в узлах коммутационного поля зеленым цветом. Для осуществления коммутации нажмите кнопку Apply. Для отмены преднабора – Cancel. ВНИМАНИЕ! Одиночные переключения, выполненные после коммутации в режиме PRESET, не отменяются командой UNDO. В режиме SAVE MEMORY возможно сохранение до 16-ти вариантов таблиц коммутации для преднабора. Кликните левой клавишей мыши на необходимых узлах коммутационного поля, они окрасятся в зеленый цвет и будут сохранены в коммутаторе как преднабор для сохранения в памяти. При этом в преднабор попадет не только измененное пользователем состояние выходов коммутатора, но и текущее состояние всех выходов коммутатора, которые не были изменены пользователем и окрашены только в красный цвет. Для сохранения текущего преднабора в памяти кликните левой клавишей мыши по соответствующей кнопке Salvos 1 … Salvos 16 (для отмены преднабора нажмите кнопу Cancel). Преднабор будет сохранен и привязан к указанной кнопке Salvos. Если к выбранной кнопке Salvos уже привязан какой-то вариант коммутации, перед сохранением будет выведено предупреждающее диалоговое окно. Подтвердите свой выбор (привязанный вариант будет изменен) или откажитесь от сохранения. Кнопки Salvos 1 … Salvos 16, к которым привязаны варианты коммутации, окрашены в зеленый цвет. Свободные кнопки – белые.
LOG – секция включения журнала событий (EVENT LOG). Для входа в журнал необходимо перейти по ссылке Log view. Журнал событий откроется в новом окне браузера.
Вкладка Configuration
Destination – секция для конфигурирования выходов коммутатора. Number – выбор выхода; Name – определенное пользователем название выбранного выхода (латинские буквы, цифры и спецсимволы, не более 16 символов) для UMD (подмониторного дисплея) мультиэкрана и отображения на пультах управления; Source – секция для конфигурирования входов коммутатора. Number – выбор входа; Name – определенное пользователем название выбранного входа (латинские буквы, цифры и спецсимволы, не более 16 символов). для UMD (подмониторного дисплея) мультиэкрана и отображения на пультах управления; Multiviewer – секция настройки работы с модулем мультиэкрана PN-MTV-581, расположенным в дополнительном слоте коммутатора. Enable option – разрешение работы с модулем мультиэкрана; Ip Address – ip-адрес модуля восьмиканального мультиэкрана для передачи ему информации для UMD (подмониторного дисплея) в соответствии с протоколом TSL UMD (v.3.1, v4.0) External UMD – секция настройки работы с внешним UMD (подмониторным дисплеем). Enable option – разрешение работы с внешним UMD; Ip Address – ip-адрес внешнего UMD для передачи ему информации в соответствии с протоколом TSL UMD (v.3.1, v4.0) Power supply – секция для определения количества блоков питания коммутатора. Number – количества блоков питания коммутатора (1 или 2).
Вкладка Power & Fan
Power Supply 1 (2) – секция для контроля состояния блока питания. Enable – разрешение контроля и отображения информации о состоянии параметров блока питания и его вентилятора; Current – выходной ток блока питания; Voltage – выходное напряжение блока питания; Temperature – температура блока питания; Fan – состояние вентилятора блока питания (Ok или Error); Main Fan – секция для контроля состояния основных вентиляторов, расположенных на лицевой панели устройства. Fan 1 (2) – состояние вентилятора (Ok или Error). Если при работе вентилятора была обнаружена ошибка (снижение оборотов вентилятора ниже допустимого значения), то она будет зафиксирована до нажатия на кнопку сброса; Fan Error Reset – кнопка сброса ошибки вентиляторов; Вкладка Clean switch & DSKДанная вкладка отображает информацию о состоянии модуля “чистых” выходов (PS‑DSK‑1374), если он установлен.
REF – статус захвата ФАПЧ на модуле “чистых” выходов от источника синхронизации блока. Красный цвет свидетельствует об отсутствии захвата, зелёный – сигнал захвачен. Clean switch 1 (outputs 2 и 3) – номер входа и стандарт сигнала, поданного на первый “чистый” выход. Красный цвет свидетельствует об отсутствии сигнала, зеленый – сигнал в норме. Clean switch 2 (outputs 4 и 5) – номер входа и стандарт сигнала, поданного на второй “чистый” выход. Красный цвет свидетельствует об отсутствии сигнала, зеленый – сигнал в норме. DSK 1(2) – информация о состоянии сигналов DSK Fill – наличие и стандарт сигнала на входе Fill. Красный цвет свидетельствует об отсутствии сигнала, зелёный – сигнал в норме. Key – наличие и стандарт сигнала на входе Key. Красный цвет свидетельствует об отсутствии сигнала, зелёный – сигнал в норме. Output Format – выбор формата выходного сигнала на “чистых” выходах. Для осуществления бесподрывной коммутации форматы входных сигналов должны совпадать с установленным форматом выходного сигнала и соответствовать формату опорного сигнала REF. Для корректной работы DSK форматы сигналов Fill и Key должны соответствовать установленному формату выходного сигнала и быть синхронными с опорным сигналом REF. Lost Video – вид выходного сигнала при отсутствии входного сигнала: Black – черное поле Blue – синее поле BARS – внутренний сигнал ГЦП Вкладка Multiviewer
На вкладке Multiviewer в схематичном виде представлено расположение окон мультиэкрана на мониторном выходе коммутатора. Внутри каждого окна находятся индивидуальные органы настройки. Кнопки INP, OUT и строка с номером позволяют выбрать вход или выход коммутатора, отображаемый в данном окне мультиэкрана.
Group Monitor – секция группового выбора источников в 8 окон мультиэкрана. Source – назначение входов коммутатора (при выборе варианта 33…36 эти входы дублируются в окна 1…4 и 5…8) Destination – назначение выходов коммутатора Вкладка System
System Information – секция отображение текущих версий программного обеспечения и имени коммутатора. Software CPU Version – версия программного обеспечения центрального процессора коммутатора. CS FPGA Version – версия программного обеспечения программируемой логики дополнительного модуля “чистых” выходов (PS‑DSK‑1374) (“Undefined” – если модуль не установлен). Device Name – название коммутатора, которое задается пользователем и отображается на главной вкладке в стоке Switch. Time – секция временных настроек коммутатора System time – отображение даты и времени, установленных в коммутаторе. Для корректного отображения времени при записи в журнал событий необходимо синхронизировать его с NTP сервером. Если время не было синхронизировано, то дата и время, установленные в коммутаторе могут отличаться от истинных значений и будут отображаться на красном фоне. Timezone – выбор часового пояса. NTP server – выбор адреса NTP сервера для синхронизации времени и даты. DNS server – выбор адреса DNS сервера.
Управление по GPI
Разъём дистанционного управления GPI типа DHR-26F (рис.6) расположен на задней стенке коммутатора (рис.2). Управление производится кратковременным замыканием контакта GPI на землю GND. Устройство так же позволяет реализовать дистанционное управление подчинёнными устройствами или устройствами аварийной сигнализации. Для этой цели служат выходы TALLY A, TALLY B, TALLY COM и IN1…IN4.
Разъём дистанционного управления GPO типа RG-45-8P8C расположенный на задней стенке коммутатора, предназначен для подключения блоков из дополнительного слота коммутатора. В него транслируются сигналы IN1…IN4 и TALLY из разъема GPI.
Конструктивное исполнение
Коммутаторы Серии Chameleon X32 выполнены в базовом 19² каркасе 3U (132х482х355 мм). Блок может устанавливаться в базовом шкафу либо на столе. На днище устройства установлены специальные “ножки”, которые крепятся одним винтом и, при необходимости, могут быть демонтированы. В каркасе размещается основная плата и блоки питания. В устройстве может быть установлен один или два блока питания . В случае установки двух блоков один работает в горячем резерве.
|
