Переходные панели с разъемами для устройств ООО «ПРОФИТТ»
|
|
Панели
предназначены для подключения звуковых сигналов к оборудованию ООО
«ПРОФИТТ».
На панелях установлены разъёмы
XLR, распаянные на кабель длиной 1,0 м с ответными разъёмами типа
DB.
Количество
кабелей и тип разъёма DB определяются видом переходной
панели. |
|
Подключаемые устройства ПРОФИТТ
(шифр) |
Кол-во
подключаемых устройств |
Вид
переходной панели |
|
Панели для усилителей и блоков
резервирования |
|
PAD-1062-7D, PPAD-3362-7D
PDDA-3106-7DB,
PDDA-3106-9UB,
PDDA-7106-9UB |
1 |
PPA-1F7M |
|
2 |
PPA-2F14M |
|
3 |
PPA-3F12M |
|
4 |
PPA-4F12M |
|
PVD-1061A-2,
PPVD-3361A-2
PCOV-3026-2, PCOV-3326-2,
PCOV-7326-2 |
1 |

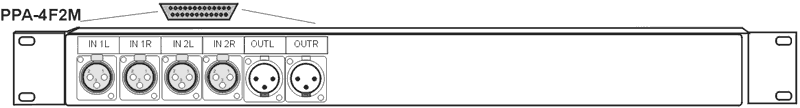

PPA-4F2M |
|
2 |
PPA-8F4M |
|
PPAD-3362-3D |
1 |

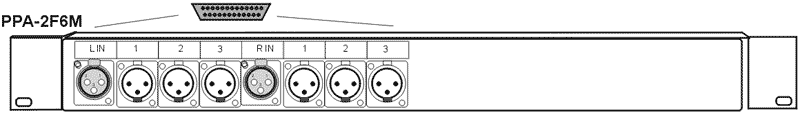

PPA-2F6M |
|
2 |
PPA-4F12M-1 |
|
PPAD-3362-5D |
1 |
PPA-2F10M |
|
PCOA-3105 |
1 |
PPA-2F3M |
|
2 |
PPA-4F6M |
|
3 |
PPA-6F9M |
|
PCOA-7105,
PN-COA-305, PN-COA-305NB |
1 |
PPA-2F3M-1 |
|
2 |
PPA-4F6M-1 |
|
3 |
PPA-6F9M-1 |
|
Панели для
коммутаторов |
|
PSS-1616 (1608, 1601) А -
входы |
1 |
PPC-16F |
|
PSS-1616 (1608, 1601) АA -
входы |
1 |
PPC-16F
•
2шт. |
|
PSS-1616A -
выходы |
1 |
PPC-16M |
|
PSS-1616AА -
выходы |
1 |
PPC-16M
•
2шт. |
|
PSS-1608A -
выходы |
1 |
PPC-8M |
|
PSS-1608AА -
выходы |
1 |
PPC-16M-1 |
|
PSS-1601AА -
выходы |
1 |
PPC-4M |
|
PSS-0808А, PSS-0804А |
1 |
PPC-8F8M |
|
PSS-0808АА, PSS-0804АА |
1 |
PPC-8F8M
•
2шт |
|
PSS-0404A |
1 |
PPC-8F8M-1 |
|
PSS-0404AА |
1 |
PPC-8F8M-2 |
|
PSS-0801A |
1 |
PPC-8F2M |
|
PSS-0801AА |
1 |
PPC-8F4M |
|
PPC-8F |
|
PКS-0401А |
1 |
PPC-4F2M |
|
PКS-0401АА |
1 |
PPC-8F4M-1 |
|
Панели для линий
задержки |
|
PADL-3101 |
1 |
PPL-2F4M |
|
2 |
PPL-4F8M |
|
PAAD-3102 |
1 |
PPL-2F2M |
|
2 |
PPL-4F4M |
|
4 |
PPL-8F8M |
|
PADL-3103 |
1 |
PPL-1F2M |
|
2 |
PPL-2F4M-1 |
|
4 |
PPL-4F8M-1 |
|
PADA-3104 |
1 |
PPL-1F4M |
|
2 |
PPL-2F8M |
|
3 |
PPL-3F12M |
|
PADL-7101, PADL-7111 |
1 |
PPLD-4F4M |
|
2 |
PPLD-8F8M |
|
PAAD-7102, PAAD-7112,
PAAD-7102V, PAAD-7112V,
PAAD-7102A, PAAD-7112A
|
1 |
PPLD-4F2M |
|
2 |
PPLD-8F4M |
|
PADA-7104, PADA-7114 |
1 |
PPLD-2F4M |
|
2 |
PPLD-4F8M |
|
Панели для оптических приёмников и блоков вывода
звука |
|
PORC-3225 (7225) -4AA
PORC-3234-4AA
PORC-3228 (3229) AA
PORC-7228 (7229) -4AA
PEXT-3118 (7118) AA; PEXT-3325AA;
PDFE-3308 (7308) АА
|
1 |
PPR-4M |
|
2 |
PPR-8M |
|
4 |
PPR-16M |
|
8 |
PPR-16M-2 |
|
PORC-3225 (7225) -4AE
PORC-3234-4AE
PORC-3228 (3229) AE
PORC-7228 (7229) -4AE
PEXT-3118 (7118) AE; PEXT-3325AE;
PDFE-3308 (7308) АЕ
|
1 |
PPR-3M |
|
2 |
PPR-6M |
|
4 |
PPR-12M |
|
PORC-3225 (7225) -4EE
PORC-3234 -4EE
PORC-3228 (3229) EE
PORC-7228 (7229) -4EE
PEXT-3118 (7118) EE; PEXT-3325EE;
PDFE-3308 (7308) EE
|
1 |
PPRE-2M |
|
2 |

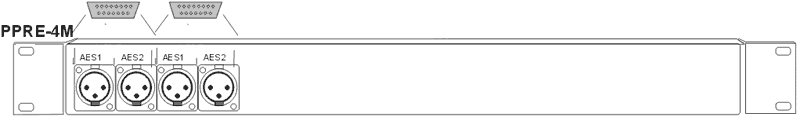

PPRE-4M |
|
4 |
PPRE-8M |
|
8 |
PPRE-16M |
|
PORC-3225 -8AA
PORC-3234-8AA
PORC-3245 (7244) -8AA
PEXT-3325-8AA
PDRC-3345 (7344) -8AA
Модули «PROFNEXT» (8 выходов звука):
PN-OR-140 –AA, PN-ORS-141 –AA,
PN-EMX-024 (025, 026) –AA
|
1 |
PTP-8M |
|
2 |
PTP-16M |
|
PORC-3225-8AE
PORC-3234-8AE
PORC-3245 (7244) -8AE
PEXT-3325-8AE,
PDRC-3345 (7344) -8AE
Модули «PROFNEXT» (8 выходов звука):
PN-OR-140 –AE, PN-ORS-141 –AE,
PN-EMX-024 (025, 026) –AE
|
1 |
PTP-6M |
|
2 |
PTP-12M |
|
PORC-3225-8EE
PORC-3234-8EE
PORC-3245 (7244) -8EE
PEXT-3325-8EE
PDRC-3345 (7344) -8EE
Модули «PROFNEXT» (8 выходов звука):
PN-OR-140 –EE, PN-ORS-141 –EE,
PN-EMX-024 (025, 026) –EE
|
1 |
PTPE-4M |
|
2 |
PTPE-8M |
|
4 |
PTPE-16M |
|
PORC-3234 (3235D, 3235)
16AAAA |
1 |

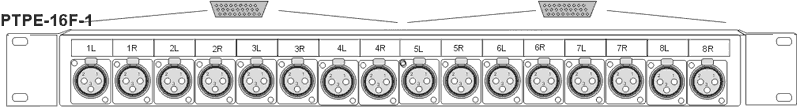

PTPE-16M-1 |
|
PORC-3234 (3235D, 3235)
16AAAE |
1 |
PTP-14M |
|
PORC-3234 (3235D, 3235)
16AAEE |
1 |
PTP-12M-1 |
|
PORC-3234 (3235D, 3235)
16AEEE |
1 |
PTP-10M |
|
PORC-3234 (3235D, 3235)
16EEEE |
1 |

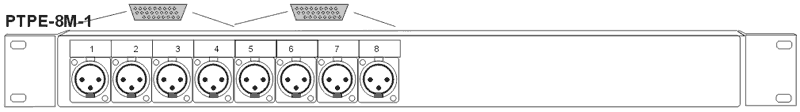

PTPE-8M-1 |
|
PTPE-16M-2 |
|
Панели для оптических передатчиков и блоков ввода
звука |
|
POTM-3205 (7205) -4AA
POTM-3214 -4AA
POTM-3284-4AA
PEMB-3108 (7108) AA; PEMB-3305AA;
PDFE-3309 (7309) AA; PIND-3112;
PFSE-3384AA
|
1 |
PPT-4F |
|
2 |
PPT-8F |
|
4 |

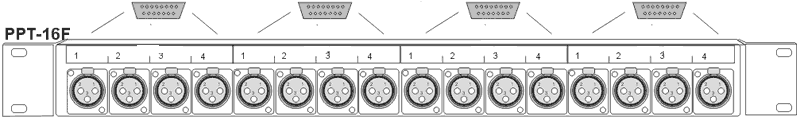

PPT-16F |
|
8 |
PPT-16F2 |
|
POTM-3205 (7205) -4AE
POTM-3214-4AE,
POTM-3284-4AE
PEMB-3108 (7108) AE; PEMB-3305AE;
PDFE-3309 (7309) AE; PFSE-3384AE
|
1 |
PPT-3F |
|
2 |
PPT-6F |
|
4 |
PPT-12F |
|
POTM-3205 (7205) -4EE
POTM-3214-4EE
POTM-3284-4EE
PEMB-3108 (7108) EE; PEMB-3305EE;
PDFE-3309 (7309) EE; PFSE-3384EE |
1 |
PPTE-2F |
|
2 |
PPTE-4F |
|
4 |
PPTE-8F |
|
8 |
PPTE-16F |
|
POTM-3205 -8AA
POTM-3214-8AA
PEMB-3305-8AA Модули «PROFNEXT» (8 входов звука):
PN-OT-122–AA, PN-OTS-123 (125)–AA
PN-EMX-024 (025, 026) –AA
|
1 |
PTP-8F |
|
2 |
PTP-16F |
|
POTM-3205 -8AE
POTM-3214-8AE
PEMB-3305-8AE Модули «PROFNEXT» (8 входов звука):
PN-OT-122 –AE, PN-OTS-123 (125) –AE
PN-EMX-024 (025, 026) –AE
|
1 |
PTP-6F |
|
2 |
PTP-12F |
|
POTM-3205 -8EE
POTM-3214-8EE
PEMB-3305-8EE Модули «PROFNEXT» (8 входов звука):
PN-OT-122-EE, PN-OTS-123 (125)-EE
PN-EMX-024 (025, 026) -EE
|
1 |
PTPE-4F |
|
2 |
PTPE-8F |
|
4 |
PTPE-16F |
|
POTM-3214 16AAAA |
1 |
PTPE-16F-1 |
|
POTM-3214 16AAAE |
1 |
PTP-14F |
|
POTM-3214 16AAEE |
1 |
PTP-12F-1 |
|
POTM-3214 16AEEE |
1 |
PTP-10F |
|
POTM-3214 16EEEE |
1 |
PTPE-8F-1 |
|
PTPE-16F-2 |
|
Панели для оптических пар передатчик + приёмник
и блоков ввода и вывода звука
|
|
POTM-3205 (7205) 4AA
POTM-3214 4AA
PEMB-3108 (7108) AA; PEMB-3305AA
+
PORC-3225 (7225) 4AA
PORC-3234 4AA
PORC-3228 (3229, 3231D, 3231,
3232D, 3232) AA
PEXT-3118 (7118) AA;
PEXT-3325AA |
1 |
PPTR-4F4M |
|
2 |
PPTR-8F8M |
|
POTM-3205 (7205) 4AE
POTM-3214 4AE
PEMB-3108 (7108) AE; PEMB-3305AE
+
PORC-3225 (7225) 4AE
PORC-3234 4AE
PORC-3228 (3229, 3231D, 3231,
3232D, 3232) AE
PEXT-3118 (7118) AE;
PEXT-3325AE |
1 |
PPTR-3F3M |
|
2 |
PPTR-6F6M |
|
POTM-3205 (7205) 4EE
POTM-3214 (3215D, 3215) 4EE
PEMB-3108 (7108) EE; PEMB-3305EE
+
PORC-3225 (7225) 4EE
PORC-3234 (3235D, 3235) 4EE
PORC-3228 (3229, 3231D, 3231,
3232D, 3232) EE
PEXT-3118 (7118) EE;
PEXT-3325EE
|
1 |
PPDD-2F2M |
|
2 |
PPDD-4F4M |
|
4 |
PPDD-8F8M |
|
POTM-3205-
8AA
POTM-3214 (3215D, 3215)
8AA
PEMB-3305-8AA
+
PORC-3225
8AA
PORC-3234 (3235D, 3235)
8AA
PEXT-3325-8AA
Модули «PROFNEXT» (4 входа/4 вых. звука):
PN-OT-122 –AA, PN-OTS-123 (125) –AA,
PN-OR-140 –AA, PN-ORS-141 –AA,
PN-EMX-024 (025, 026) –AA
|
1 |
PTRD-8F8M |
|
POTM-3205 8AE
POTM-3214 (3215D, 3215) 8AE
PEMB-3305-8AE
+
PORC-3225 8AE
PORC-3234 (3235D, 3235) 8AE
PEXT-3325-8AE
Модули «PROFNEXT» (4 входа/4 вых. звука):
PN-OT-122 –AE, PN-OTS-123 (125) –AE,
PN-OR-140 –AE, PN-ORS-141 –AE,
PN-EMX-024 (025, 026) –AE
|
1 |
PTRD-6F6M
|
|
POTM-3205 8EE
POTM-3214
(3215D, 3215) 8E
PEMB-3305-8E
+
PORC-3225 8EE
PORC-3234
(3235D, 3235) 8EE
PEXT-3325-8EE
Модули «PROFNEXT» (4 входа/4 вых. звука):
PN-OT-122 –EE, PN-OTS-123 (125) –EE,
PN-OR-140 –EE, PN-ORS-141 –EE,
PN-EMX-024 (025, 026) –EE
|
1 |
PTRD-4F4M |
|
2 |
PTRD-8F8M-1 |
|
Панели для
оптических
трансиверов |
|
PODT-3208(A)-31(55) -AA/AE/EE
PODT-3208D-31(55)-AA/AE/EE
PODT-3208D(A) -CW##-AA/AE/EE
PODT-3208DA-31-AA/AE/EE
PODT-3208DA-55H-AA/AE/EE |
Подключение звуковых сигналов |
|
1 |
PPD-4F4M |
|
2 |
PPD-8F8M |
|
Подключение сигналов управления |
|
1 |
PPD-7D |
|
2 |
PPD-14D |
|
Переходные панели для микшеров и
видеопроцессоров и логогенераторов |
|
PDMX-2106 |
1 |
PPM-6F2M |
|
PDMX-2006,
2007
PVDP-1006,
1007 |
1 |
PPM-16M |
|
PCSW-3339AA
|
1 |
PPM-4F4M |
|
2 |
PPM-8F8M |
|
PN-LGM-530A |
1 |
PPM-4F |
|
PN-LGM-530E |
1 |
PPM-2F |
|
Панели для
Ethernet
аудио интерфейсов
PN-AID-081 |
|
PN-AID-81-AAAA |
1 |
PPAI-8F8M-81 |
|
PN-AID-81-AEAA |
1 |
PPAI-6F8M-81 |
|
PN-AID-81-EEAA |
1 |
PPAI-4F8M-81 |
|
PN-AID-81-AAAE |
1 |
PPAI-8F6M-81 |
|
PN-AID-81-AAEE |
1 |
PPAI-8F4M-81 |
|
PN-AID-81-AEAE |
1 |
PPAI-6F6M-81 |
|
PN-AID-81-AEEE |
1 |
PPAI-6F4M-81 |
|
PN-AID-81-EEAE |
1 |
PPAI-4F6M-81 |
|
PN-AID-81-EEEE |
1 |
PPAI-4F4M-81 |
|
2 |
PPAI-4F4M-81-1 |
|
Переходные панели для аудиоинтерфейсов
Ethernet
серии
PEAI-9064
и MADI
серии
PAMI-9128 |
|
На панелях устройств установлены разъёмы
XLR,
распаянные на кабель длиной 1,0 м с ответными разъёмами DB44pin.
Панели заказываются отдельно для входов (xMxAxE)
и отдельно для выходов (xAxE)
устройства (где индексы в шифре обозначают: M
–
субмодуль микрофонный, A
–
субмодуль аналоговый,
E
– субмодуль цифровой, x
–
количество субмодулей).
В
таблице два раздела: «ВХОДЫ» и «ВЫХОДЫ».
В
разделе «ВХОДЫ» в первом столбце таблицы представлены все возможные
варианты шифров устройств
PEAI-9064
и
PAMI-9128
и виды переходных панелей для подключения к входам (xMxAxE),
информация о выходах опущена (представлена в виде многоточия).
В
разделе «ВЫХОДЫ» в первом столбце таблицы представлены все возможные
варианты шифров устройств
PEAI-9064
и
PAMI-9128
и виды панелей для подключения к выходам (xAxE),
информация о входах опущена (представлена в виде многоточия).
Каждому варианту
соответствует одна или несколько переходных панелей, указанные во втором
столбце таблицы.
|
|
ВХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128) -1A(1M) -
… |
PDI-1A-(1-8)-8F |
|
PEAI-9064 (PAMI-9128) -2M(1M1A,
2A) - … |
PDI-2A-(1-16)-16F |
|
PEAI-9064 (PAMI-9128) -3M(3A,
1M2A, 2M1A) - … |
PDI-2A-(1-16)-16F
PDI-1A-(17-24)-8F |
|
PEAI-9064 (PAMI-9128) -4M(4A,
1M3A, 2M2A, 3M1A) - … |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F |
|
PEAI-9064
(PAMI-9128) -5M(5A, 1M4A, 2M3A, 3M2A, 4M1A) -… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-1A-(33-40)-8F |
|
PEAI-9064 (PAMI-9128) -6M (6A,
1M5A, 2M4A, 3M3A, 4M2A, 5M1A) - … |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F |
|
PEAI-9064 (PAMI-9128) -7M(7A,
1M6A, 2M5A, 3M4A, 4M3A, 5M2A, 6M1A) - … |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F
PDI-1A-(49-56)-8F |
|
PEAI-9064 (PAMI-9128) -8M(8A,
1M7A, 2M6A, 3M5A, 4M4A, 5M3A, 6M2A, 7M1A) - … |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F
PDI-2A-(49-64)-16F |
|
PEAI-9064 (PAMI-9128)
-1E
- … |
PDI-1E-(1-8)-4F |
|
PEAI-9064 (PAMI-9128) -2E - … |
PDI-2E-(1-16)-8F |
|
PEAI-9064 (PAMI-9128) -3E - … |
PDI-3E-(1-24)-12F |
|
PEAI-9064 (PAMI-9128) -4E - … |
PDI-4E-(1-32)-16F |
|
PEAI-9064 (PAMI-9128) -5E - … |
PDI-4E-(1-32)-16F
PDI-1E-(33-40)-4F |
|
PEAI-9064 (PAMI-9128) -6E - … |
PDI-4E-(1-32)-16F
PDI-2E-(33-48)-8F |
|
PEAI-9064 (PAMI-9128) -7E - … |
PDI-4E-(1-32)-16F
PDI-3E-(33-56)-12F |
|
PEAI-9064 (PAMI-9128) -8E - … |
PDI-4E-(1-32)-16F
PDI-4E-(33-64)-16F |
|
ВХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128)
-1M(1A)1E - … |
PDI-1A1E-(1-8,
9-16)-12F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)2E - … |
PDI-1A2E-(1-8, 9-24)-16F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)3E - … |
PDI-1A1E-(1-8, 9-16)-12F
PDI-2E-(17-32)-8F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)4E - … |
PDI-1A1E-(1-8, 9-16)-12F
PDI-3E-(17-40)-12F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)5E - … |
PDI-1A1E-(1-8, 9-16)-12F
PDI-4E-(17-48)-16F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)6E - … |
PDI-1A1E-(1-8, 9-16)-12F
PDI-4E-(17-48)-16F
PDI-1E-(49-56)-4F |
|
PEAI-9064 (PAMI-9128)
-1M(1A)7E - … |
PDI-1A1E-(1-8, 9-16)-12F
PDI-4E-(17-48)-16F
PDI-2E-(49-64)-8F |
|
PEAI-9064 (PAMI-9128)
-2M(2A,1M1A)1E - … |
PDI-2A-(1-16)-16F
PDI-1E-(17-24)-4F |
|
PEAI-9064 (PAMI-9128)
-2M(2A,1M1A)2E - … |
PDI-2A-(1-16)-16F
PDI-2E-(17-32)-8F |
|
PEAI-9064 (PAMI-9128)
-2M(2A,1M1A)3E - … |
PDI-2A-(1-16)-16F
PDI-3E-(17-40)-12F |
|
PEAI-9064 (PAMI-9128)
-2M(2A,1M1A)4E - … |
PDI-2A-(1-16)-16F
PDI-4E-(17-48)-16F |
|
PEAI-9064 (PAMI-9128)
-2M(2A,1M1A)5E - … |
PDI-2A-(1-16)-16F
PDI-4E-(17-48)-16F
PDI-1E-(49-56)-4F |
|
PEAI-9064 (PAMI-9128) -2M(2A,
1M1A)6E - … |
PDI-2A-(1-16)-16F
PDI-4E-(17-48)-16F
PDI-2E-(49-64)-8F |
|
PEAI-9064 (PAMI-9128) -3M(3A,
1M2A, 2M1A)1E - … |
PDI-2A-(1-16)-16F
PDI-1A1E-(17-24,25-32)-12F |
|
PEAI-9064 (PAMI-9128) -3M(3A,
1M2A, 2M1A)2E - … |
PDI-2A-(1-16)-16F
PDI-1A2E-(17-24,25-40)-16F |
|
PEAI-9064 (PAMI-9128)
-3M(3A,1M2A,2M1A)3E - … |
PDI-2A-(1-16)-16F
PDI-1A1E-(17-24,25-32)-12F
PDI-2E-(33-48)-8F |
|
PEAI-9064 (PAMI-9128)
-3M(3A,1M2A,2M1A)4E - … |
PDI-2A-(1-16)-16F
PDI-1A1E-(17-24,25-32)-12F
PDI-3E-(33-56)-12F |
|
PEAI-9064 (PAMI-9128)
-3M(3A,1M2A,2M1A)5E - … |
PDI-2A-(1-16)-16F
PDI-1A1E-(17-24,25-32)-12F
PDI-4E-(33-64)-16F |
|
ВХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128) -4M(4A, 1M3A, 2M2A, 3M1A)1E -… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-1E-(33-40)-4F |
|
PEAI-9064 (PAMI-9128) -4M(4A, 1M3A, 2M2A, 3M1A)2E -… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2E-(33-48)-8F |
|
PEAI-9064 (PAMI-9128) -4M(4A, 1M3A, 2M2A, 3M1A)3E -… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-3E-(33-56)-12F |
|
PEAI-9064 (PAMI-9128) -4M(4A, 1M3A, 2M2A, 3M1A)4E -… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-4E-(33-64)-16F |
|
PEAI-9064 (PAMI-9128) -5M(5A, 1M4A, 2M3A, 3M2A, 4M1A)1E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-1A1E-(33-40, 41-48)-12F |
|
PEAI-9064 (PAMI-9128) -5M(5A, 1M4A, 2M3A, 3M2A, 4M1A)2E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-1A2E-(33-40, 41-56)-16F |
|
PEAI-9064 (PAMI-9128) -5M(5A, 1M4A, 2M3A, 3M2A, 4M1A)3E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-1A1E-(33-40, 41-48)-12F
PDI-2E-(49-64)-8F |
|
PEAI-9064 (PAMI-9128) -6M(6A, 1M5A, 2M4A, 3M3A, 4M2A, 5M1A)1E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F
PDI-1E-(49-56)-4F |
|
PEAI-9064 (PAMI-9128) -6M(6A, 1M5A, 2M4A, 3M3A, 4M2A, 5M1A)1E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F
PDI-2E-(49-64)-8F |
|
PEAI-9064 (PAMI-9128) -7M(7A, 1M6A, 2M5A, 3M4A, 4M3A, 5M2A, 6M1A)1E -
… |
PDI-2A-(1-16)-16F
PDI-2A-(17-32)-16F
PDI-2A-(33-48)-16F
PDI-1A1E-(49-56,57-64)-12F |
|
ВЫХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128) -…-1A(1M) |
PDO-1A-(1-8)-8M |
|
PEAI-9064
(PAMI-9128) -…-2M(1M1A, 2A) |
PDO-2A-(1-16)-16M |
|
PEAI-9064
(PAMI-9128) -…-3M(3A, 1M2A, 2M1A) |
PDO-2A-(1-16)-16M
PDO-1A-(17-24)-8M |
|
PEAI-9064
(PAMI-9128) -…- 4M(4A,1M3A,2M2A, 3M1A) |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M |
|
PEAI-9064
(PAMI-9128)- …-5M(5A, 1M4A, 2M3A, 3M2A, 4M1A) |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-1A-(33-40)-8M |
|
PEAI-9064
(PAMI-9128)- … -6M(6A, 1M5A, 2M4A, 3M3A, 4M2A,
5M1A) |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M |
|
PEAI-9064
(PAMI-9128) - … -7M(7A, 1M6A, 2M5A, 3M4A, 4M3A,
5M2A, 6M1A) |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M
PDO-1A-(49-56)-8M |
|
PEAI-9064
(PAMI-9128) - … -8M(8A, 1M7A, 2M6A, 3M5A, 4M4A,
5M3A, 6M2A, 7M1A) |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M
PDO-2A-(49-64)-16M |
|
PEAI-9064 (PAMI-9128) -
…
-1E |
PDO-1E-(1-8)-4M |
|
PEAI-9064 (PAMI-9128) -
…
-2E |
PDO-2E-(1-16)-8M |
|
PEAI-9064 (PAMI-9128) -
…
-3E |
PDO-3E-(1-24)-12M |
|
PEAI-9064 (PAMI-9128) -
…
-4E |
PDO-4E-(1-32)-16M |
|
PEAI-9064 (PAMI-9128) -
…
-5E |
PDO-4E-(1-32)-16M
PDO-1E-(33-40)-4M |
|
PEAI-9064 (PAMI-9128) -
…
-6E |
PDO-4E-(1-32)-16M
PDO-2E-(33-48)-8M |
|
PEAI-9064 (PAMI-9128) -
…
-7E |
PDO-4E-(1-32)-16M
PDO-3E-(33-56)-12M |
|
PEAI-9064 (PAMI-9128) -
…
-8E |
PDO-4E-(1-32)-16M
PDO-4E-(33-64)-16M |
|
ВЫХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128) -…-
1A1E |
PDO-1A1E-(1-8, 9-16)-12M |
|
PEAI-9064 (PAMI-9128) -…- 1A2E
|
PDO-1A2E-(1-8, 9-24)-16M |
|
PEAI-9064 (PAMI-9128) -…- 1A3E
|
PDO-1A1E-(1-8, 9-16)-12M
PDO-2E-(17-32)-8M |
|
PEAI-9064 (PAMI-9128) -…- 1A4E
|
PDO-1A1E-(1-8, 9-16)-12M
PDO-3E-(17-40)-12M |
|
PEAI-9064 (PAMI-9128) - …
- 1A5E
|
PDO-1A1E-(1-8, 9-16)-12M
PDO-4E-(17-48)-16M |
|
PEAI-9064 (PAMI-9128) -
… - 1A6E
|
PDO-1A1E-(1-8, 9-16)-12M
PDO-4E-(17-48)-16M
PDO-1E-(49-56)-4M |
|
PEAI-9064 (PAMI-9128) -
… - 1A7E
|
PDO-1A1E-(1-8, 9-16)-12M
PDO-4E-(17-48)-16M
PDO-2E-(49-64)-8M |
|
PEAI-9064 (PAMI-9128) -
… -
2A1E |
PDO-2A-(1-16)-16M
PDO-1E-(17-24)-4M |
|
PEAI-9064 (PAMI-9128) -
… -
2A2E
|
PDO-2A-(1-16)-16M
PDO-2E-(17-32)-8M |
|
PEAI-9064 (PAMI-9128) -
… -
2A3E
|
PDO-2A-(1-16)-16M
PDO-3E-(17-40)-12M |
|
PEAI-9064 (PAMI-9128) -
… -
2A4E
|
PDO-2A-(1-16)-16M
PDO-4E-(17-48)-16M |
|
PEAI-9064 (PAMI-9128) -
… -
2A5E
|
PDO-2A-(1-16)-16M
PDO-4E-(17-48)-16M
PDO-1E-(49-56)-4M |
|
PEAI-9064 (PAMI-9128) -
… -
2A6E
|
PDO-2A-(1-16)-16M
PDO-4E-(17-48)-16M
PDO-2E-(49-64)-8M |
|
PEAI-9064 (PAMI-9128) -
… -3A1E |
PDO-2A-(1-16)-16M
PDO-1A1E-(17-24,25-32)-12M |
|
PEAI-9064 (PAMI-9128) -
… -3A2E |
PDO-2A-(1-16)-16M
PDO-1A2E-(17-24,25-40)-16M |
|
PEAI-9064 (PAMI-9128) -
… -3A3E |
PDO-2A-(1-16)-16M
PDO-1A1E-(17-24,25-32)-12M
PDO-2E-(33-48)-8M |
|
PEAI-9064 (PAMI-9128) -
… -3A4E |
PDO-2A-(1-16)-16M
PDO-1A1E-(17-24,25-32)-12M
PDO-3E-(33-56)-12M |
|
PEAI-9064 (PAMI-9128) -
… -3A5E |
PDO-2A-(1-16)-16M
PDO-1A1E-(17-24,25-32)-12M
PDO-4E-(33-64)-16M |
|
ВЫХОДЫ |
|
Подключаемое устройство (шифр) |
Вид переходной панели |
|
PEAI-9064 (PAMI-9128) - …
-4A1E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-1E-(33-40)-4M |
|
PEAI-9064 (PAMI-9128) - …
-4A2E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2E-(33-48)-8M |
|
PEAI-9064 (PAMI-9128) - …
-4A3E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-3E-(33-56)-12M |
|
PEAI-9064 (PAMI-9128) - …
-4A4E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-4E-(33-64)-16M |
|
PEAI-9064 (PAMI-9128)
- … -5A1E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-1A1E-(33-40, 41-48)-12M |
|
PEAI-9064 (PAMI-9128)
- … -5A2E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-1A2E-(33-40, 41-56)-16M |
|
PEAI-9064 (PAMI-9128)
- … -5A3E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-1A1E-(33-40, 41-48)-12M
PDO-2E-(49-64)-8M |
|
PEAI-9064 (PAMI-9128) -
… -6A1E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M
PDO-1E-(49-56)-4M |
|
PEAI-9064 (PAMI-9128) -
… -6A2E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M
PDO-2E-(49-64)-8M |
|
PEAI-9064 (PAMI-9128) -…-7A1E |
PDO-2A-(1-16)-16M
PDO-2A-(17-32)-16M
PDO-2A-(33-48)-16M
PDO-1A1E-(49-64)-12M |
Пример заказа.
Требуются панели для устройства
PEAI-9064-2M2A-5E.
В разделе “ВХОДЫ» в графе «PEAI-9064
(PAMI-9128)
-2M2A-…»
указаны панели
PDI-2A-(1-16)-16F
и PDI-2A-(17-32)-16F.
В разделе «ВЫХОДЫ» в графе «PEAI-9064
(PAMI-9128)
-…-5E»
указаны панели
PDO-4E-(1-32)-16M
и PDO-1E-(33-40)-4M.
Эти 4 панели и включаются в
заказ.
Аналогично подбираются панели
для устройств серии
PAMI-9128.
Переходные
панели для модулей «PROBOX» |
|
Подключаемые устройства “PROBOX”
(обозначение базового модуля) |
Кол-во подключаемых устройств |
Вид
переходной панели |
|
Панели для передатчиков |
|
PBX-AF-100-4A(4M)T1F |
1 |
PTP-4F-1 |
|
2 |
PTP-8F-1 |
|
4 |
PTP-16F-1 |
|
PBX-AF-100-4E-T1F |
1 |
PTPE-2F-1 |
|
2 |
PTPE-4F-1 |
|
4 |
PTPE-8F-2 |
|
8 |
PTPE-16F-3 |
|
PBX-AF-100-8AA(8MA, 8MM)-T1F |
1 |
PTP-8F |
|
2 |
PTP-16F |
|
PBX-AF-100-8AE(8ME)-T1F |
1 |
PTP-6F |
|
2 |
PTP-12F |
|
PBX-AF-100-8EE-T1F |
1 |
PTPE-4F |
|
2 |
PTPE-8F |
|
4 |
PTPE-16F |
|
Панели для приемников |
|
PBX-AF-100-4A(4M)-R1F |
1 |
PTP-4M-1 |
|
2 |
PTP-8M-1 |
|
4 |
PTP-16M-1 |
|
PBX-AF-100-4E-R1F |
1 |
PTPE-2M-1 |
|
2 |
PTPE-4M-1 |
|
4 |
PTPE-8M-2 |
|
8 |
PTPE-16M-3 |
|
PBX-AF-100-8AA(8MA, 8MM)-R1F |
1 |
PTP-8M |
|
2 |
PTP-16M |
|
PBX-AF-100-8AE(8ME)--R1F |
1 |
PTP-6M |
|
2 |
PTP-12M |
|
PBX-AF-100-8EE-R1F |
1 |
PTPE-4M |
|
2 |
PTPE-8M |
|
4 |
PTPE-16M |
|
Панели для трансиверов (передача + прием) |
|
PBX-AF-100-8AA-TR1F
PBX-AF-100-8AA-TR2F |
1 |
PPTR-4F4M-2 |
|
2 |
PPTR-8F8M-2 |
|
PBX-AF-100-8AE-TR1F
PBX-AF-100-8AE-TR2F |
1 |
PPTR-4F2M |
|
2 |
PPTR-8F4M |
|
PBX-AF-100-8EA-TR1F
PBX-AF-100-8EA-TR2F |
1 |
PPTR-2F4M |
|
2 |
PPTR-4F8M |
|
PBX-AF-100-8EE-TR1F
PBX-AF-100-8EE-TR2F |
1 |
PPTR-2F2M |
|
2 |
PPTR-4F4M-3 |
|
4 |
PPTR-8F8M-3 |
|
Панели для усилителей-распределителей аудио
AES/EBU |
|
PBX-DA-466-9UB |
1 |
PPE-1F7M |
|
2 |
PPE-2F14M |
|
ПАНЕЛИ БЕЗ МОНТАЖА |
|
1. Панель 1U с
разъемами BNC без монтажа
|
PPB-16 |
|
2. Панель 1U с
разъемами BNC без монтажа
|
PPB-8 |
|
3. Панель 1U с
разъемами XLR без монтажа
|
PPX-8F |
|
4. Панель 1U с
разъемами XLR без монтажа
|
PPX-8M |
|
5. Панель 1U с
разъемами XLR без монтажа
|
PPX-8MF |
|
6. Панель 1U с
разъемами XLR без монтажа
|
PPX-16F |
|
7. Панель 1U с
разъемами XLR без монтажа
|
PPX-16M |
|
8. Панель 1U с
разъемами XLR без монтажа
|
PPX-12M4F |
|
9. Панель 1U с
разъемами XLR без монтажа
|
PPX-12F4M |
|
