Усилители-распределители  3G/HD/SD SDI, ASI  1х4
одно- и двухканальные

PBX-114AMP, PBX-214AMP





Усилители-распределители системы ”ProBox” предназначены для усиления и распределения до двух независимых 1х4 каналов 3G/HD-SD SDI, ASI сигналов в одном корпусе.

Выпускаются следующие модели усилителей-распределителей 1х4 системы ”ProBox”:

PBX-114AMP – предназначены для усиления и распределения 1х4 одного канала 3G/HD-SD SDI, ASI сигналов.

PBX-214AMP – предназначены для усиления и распределения 1х4 двух независимых каналов 3G/HD-SD SDI, ASI сигналов.

Питание блоков ”ProBox” осуществляется от внешнего адаптера 12 В@1000 mA.



Функциональные возможности и достоинства:

  • до двух независимых 1х4 каналов усиления и распределения 3G/HD-SD SDI, ASI сигналов в одном корпусе;

  • компактный размер 100x105x33,5 мм (ДхШхВ);

  • автоматическая коррекция длины кабеля;

  • 3G/HD-SD SDI с восстановлением тактовой (reclocking);

  • индикация наличия сигнала на каждом из входов блока;

  • широкий диапазон питающих напряжений 5V...14.5V@ 2Wt max;





Технические данные и характеристики



 Входы/выходы SDI/ASI:

Поддерживаемые стандарты

SMPTE 424M (3G), SMPTE 292 (HDSDI),

SMPTE 259M (SDI), DVB-ASI

Количество каналов:

PBX -114AMP

PBX -214AMP



Один

Два

Количество выходов по каждому каналу

4

Восстановление тактовой по каждому каналу

Да

Входное/выходное сопротивление, разъём

75 Ом,  BNC

Размах по выходу

(800+/-80) mV

Время нарастания и спада

120 пс - номинал для 3G/HD,
700 пс - номинал для SD

Джиттер

менее 0.2UI (единичного интервала)

Затухание несогласованности

>15 dB до 1.5Gbit

>10 dB до 3Gbit

Автоматическая коррекция кабеля по каждому входу:

3G



HD

SD, ASI





до 120 м  (для кабеля 1694A или аналогичного)

до 140 м

до 350 м



Индикация

  • Индикация наличия сигнала на каждом электрическом входе.

  • Индикация наличия питания.



Потребляемая мощность……. ………не более 2Вт

          Питание…………………………………5В…14.5В

          Адаптер питания ………………………12В @ 1A.

Диапазон рабочих температур………. от 0 до 45°С.

Время непрерывной работы………… 24 часа

Габаритные размеры………………… 100х105х33,5 мм (ДхШхВ)





Общее устройство и принцип действия








Структурная схема PBX-114AMP

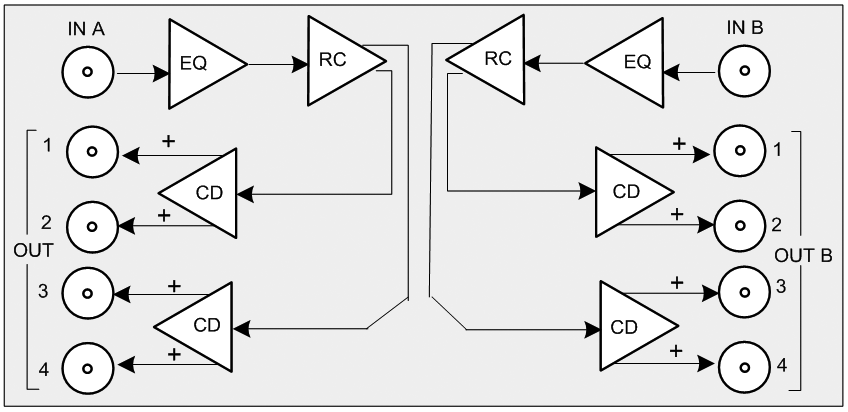

Структурная схема PBX-214AMP



Устройство состоит из одного или двух каналов распределения входного канала на четыре выхода. По каждому входу стоит автоматический корректор длины кабеля(EQ) и схема восстановления тактовой частоты (RECLOCKING).

С кабельных драйверов выходной сигнал поступает на выходные BNC разъемы.

Внешний вид передних и задних панелей усилителей-распределителей 1х4 системы ”ProBox” представлен ниже:





Задняя панель PBX-114AMP



Передняя панель PBX-214AMP



Задняя панель PBX-214AMP



Передняя панель PBX-214AMP







На передней и задней панелях модулей находятся входные (IN) и выходные (OUT) BNC разъемы блока, а также выведена индикация состояния блока:

  • IN, INA, INB индикация наличия сигнала на каждом электрическом входе
    (зеленый – сигнал присутствует, красный – сигнал отсутствует).

  • POWER – индикация наличия питания (красный – питание в норме).





Документация.
