Преобразователь стандартов разложения 3G/HD/SD SDI/HDMI

PBX-CC-300





Преобразователь стандартов разложения 3G/HD/SD SDI/HDMI PBX-CC-300 предназначен для преобразования  “вверх” (Up-conversion), “вниз” (Down-conversion) и “перекрёстной конверсии” (Cross-conversion) телевизионных сигналов SDI и HDMI стандартной (SD) и высокой (HD) чёткости, включая Full HD (3G), любого из 11-ти стандартов (смотри таблицу)  (из любого в любой) и, при потребности, временного совмещения (синхронизации) выходных сигналов SDI с опорными сигналами синхронизации.

Стандарт выходного HDMI соответствует выходному SDI.

Стандарт опорного сигнала синхронизации должен соответствовать стандарту выходного сигнала.

Устройство поддерживает передачу 4-стереопар звука для всех стандартов входа и выхода, обеспечивая согласование задержек изображения и звука.

При входном стандарте 625i /50 устройство декодирует сигнал с информацией о формате входного изображения (WSS) и может использовать эту информацию для автоматического выбора корректного способа преобразования форматов.

Устройство поддерживает передачу из входного сигнала в выходной кода AFD и его коррекцию в случае преобразования формата.

Поддерживается передача сигналов телетекста стандартов WST (B) и SMPTE 2031, включая преобразование одного стандарта в другой.

Обеспечивается прохождение цифровых меток SCTE-104.







Преобразование формата 4:3 в 16:9 и наоборот производится по выбору пользователя в любом из следующих режимов (Aspect ratio):

  • Up-conversion (на входе SD, на выходе HD):

    • anamorphic (полное изображение формата 4:3 вписывается в экран с соотношением сторон 16:9 так, что занимает полный экран, но при этом изображение вытягивается по горизонтали, т.е. возникают геометрические искажения). Режим предназначен для корректного преобразования входного анаморфированного изображения 16:9;

    • extract (изображение формата 4:3  занимает полный экран 16:9, но при этом верхняя и нижняя части изображения обрезаются). Режим предназначен для корректного преобразования входного изображения 16:9, полученного методом letterbox;

    • pillarbox (изображение формата 4:3  занимает по вертикали полный экран 16:9, при этом в правой и левой частях экрана возникают вертикальные чёрные полосы). Режим предназначен для корректного преобразования входного изображения 4:3;

  • Down-conversion (на входе HD, на выходе SD):

    • anamorphic (полное изображение формата 16:9 вписывается в экран с соотношением сторон 4:3 так, что занимает полный экран, но при этом изображение вытягивается по вертикали,  т.е. возникают геометрические искажения);

    • extract (изображение формата 16:9  занимает полный экран 4:3, но при этом правая и левая части изображения обрезаются);

    • letterbox (LB) 16:9 (изображение формата 16:9  занимает по горизонтали полный экран 4:3, при этом в верхней и нижней частях экрана возникают горизонтальные чёрные полосы).

    • letterbox (LB) 14:9 (изображение формата 14:9  занимает по горизонтали полный экран 4:3, при этом в верхней и нижней частях экрана возникают горизонтальные чёрные полосы).



Возможно использование устройства для преобразования соотношения сторон изображения стандартной чёткости (на входе SD и на выходе SD) с коэффициентами масштабирования по вертикали и горизонтали в соответствии с таблицей .





Масштаб по горизонтали

H

Масштаб по вертикали

V

Назначение преобразования масштаба

1,15

1,15

на входе 14:9 LETTERBOX  à на выходе 4:3 CUT

1,33

1,33

на входе 16:9 LETTERBOX  à на выходе 4:3 CUT

1

0,75

на входе 16:9 ANAMORPHIC à на выходе 16:9 LETTERBOX

1,15

0,87

на входе 16:9 ANAMORPHIC à на выходе 14:9 LETTERBOX

1,33

1

на входе 16:9 ANAMORPHIC à на выходе 4:3 CUT

1

1,33

на входе 16:9 LETTERBOX  à
на выходе 16:9 ANAMORPHIC

1

1

без преобразования масштаба

IN = OUT





Устройство может быть использовано по назначению на ТВ студиях и телецентрах.

Устройство выполнено в малогабаритном автономном корпусе «ProBox».

Устройство предназначено для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст.

Питание устройства осуществляется от блока питания-адаптера PPW-12W/12V/1A (в комплекте).

Управление устройством осуществляется с помощью компьютера через WEB-интерфейс.





Технические данные и характеристики



Допустимые стандарты SDI/HDMI сигналов



Устройство работает с сигналами ТВ высокой и стандартной чёткости в соответствии с таблицей.

Стандарт входного сигнала определяется устройством автоматически.

Стандарт выходного сигнала устанавливается пользователем с помощью WEB-интерфейса.





Частота кадров,
Гц

P- прогр.

I- чересстр.

M

Кол-во активных элементов изображения
в строке

Кол-во
активных
строк в кадре

Общее кол-во элементов изображения
в строке

Общее кол-во строк в кадре

Документ, описывающий стандарт сигнала

60

P

-

1920

1080

2200

1125

SMPTE 274M

59,9

P

M

1920

1080

2200

1125

SMPTE 274M

50

P

-

1920

1080

2640

1125

SMPTE 274M

30

I

-

1920

1080

2200

1125

SMPTE 274M

29,9

I

M

1920

1080

2200

1125

SMPTE 274M

25

I

-

1920

1080

2640

1125

SMPTE 274M

60

P

-

1280

720

1650

750

SMPTE 296M

59,9

P

M

1280

720

1650

750

SMPTE 296M

50

P

-

1280

720

1980

750

SMPTE 296M

25

I

-

720

576

864

625

SMPTE 259M (PAL)

29,9

I

M

720

486

858

525

SMPTE 259M (NTSC)





Стандарты сигналов синхронизации, используемые в качестве опоры (REF)



На вход REF устройства необходимо подавать сигналы синхронизации, соответствующие выходному формату  (для HD – трёхуровневые, для SD - вместо сигнала “чёрное поле PAL/NTSC” допускается использовать  просто “чёрное поле”, т.е. без поднесущей сигнала цветности).



Входы и выходы устройства



Устройство имеет следующие входы и выходы:

  • разъём BNC для приёма сигнала SDI;

  • разъём mini HDMI для приёма сигнала HDMI;

  • два разъёма BNC  для выходных сигналов SDI;

  • разъём BNC для входа опорного сигнала REF;

  • разъём mini HDMI для выхода сигнала HDMI;

  • разъём RG-45 для подключения к PC для управления устройством по WEB-интерфейсу;

  • разъём для подключения адаптера питания.

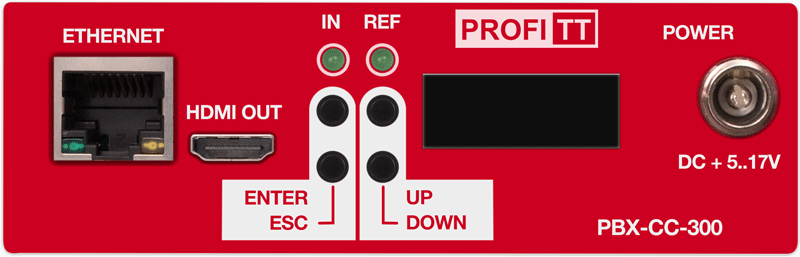

Внешний вид передней и задней стенок корпуса устройства с разъёмами и органами управления и контроля





Регулировки



Устройство позволяет производить следующие регулировки:

  • задержка/опережение выходных сигналов относительно опорного вдоль строки (по горизонтали)
    в пределах +/- 850 элементов изображения;

  • задержка/опережение выходных сигналов относительно опорного по кадру (по вертикали)
    в пределах +/- 50 строк;

  • регулировки уровня звука в диапазоне +/- 6дБ (4 регулировки, по одной на каждую стереопару).



Потребляемая мощность:  не более 5 Вт

Питание ………………………………… +9…17,0 В

Адаптер питания ………………………+12В @ 1A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  100x105x33,5 мм.

Масса:  не более 0,5 кг.





Состав, устройство и работа

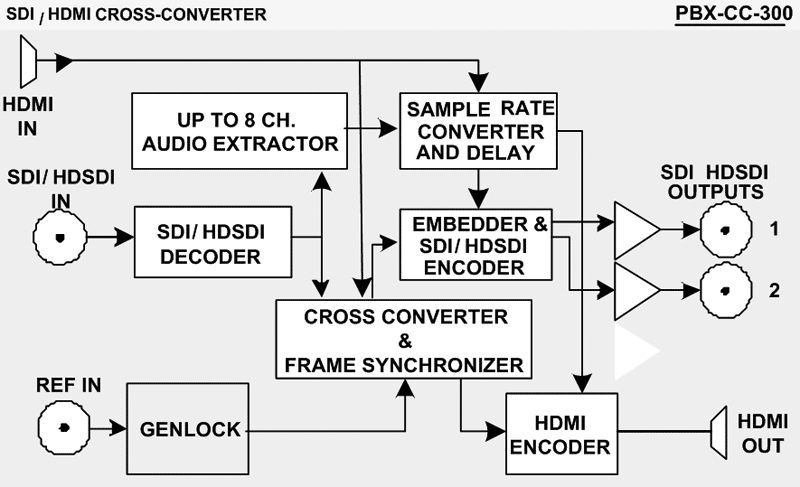

Структурная схема устройства





Устройство имеет 2 типа входов: SDI и HDMI. В один и тот же момент времени активным может быть только один из них, так как устройство одноканальное. Выбор входа выбирается в меню управления. Стандарт поданного входного сигнала как SDI, так и HDMI определяется самим устройством. Стандарт  выходного сигнала выбирается в меню управления одновременно для выходов SDI и HDMI.

Устройство выполнено на современной элементной базе, что обеспечивает высокую эффективность и надёжность прибора.





Блок PBX-CC-300 выполнен как автономное устройство в металлическом корпусе в форме коробки размером 100x105x33,5 мм.



Управление блоком осуществляется с помощью компьютера через WEB-интерфейс.



Блок PBX-CC-300  имеет следующие органы управления и контроля:

  • Input – выбор входа: SDI или HDMI;

  • Input Standard – индикация стандарта входного сигнала;

  • Output Standard – выбор стандарта выходного сигнала;

  • Generator Lock – разрешение/запрещение синхронизации выходного сигнала по опорному сигналу REF;

  • Timing H – фазировка выходного сигнала относительно опоры по горизонтали;

  • Timing V  – фазировка выходного сигнала относительно опоры по вертикали;

  • Aspect Ratio – выбор метода преобразования (anamorphic, extract, pillarbox) при преобразовании из SD в HD (up)  или  (anamorphic, extract, letterbox) при преобразовании из HD в SD (down);

  • Audio Gain – регулировки громкости.



Изменения настроек происходят, если “кликнуть мышкой” по кнопке Apply.

Кнопка Cancel – отмена.








Кнопки ENTER, ESC, UP, DOWN служат для установки сетевых параметров, таких как IP-адрес устройства, маска подсети, адрес сетевого шлюза.

На дисплее отображаются стандарты входного и выходного сигналов, а также сетевые параметры.

Светодиоды INP и REF служат для индикации наличия соответствующих сигналов и их пригодности для нормального функционирования устройства.



Примечание:  Примерно через 1 час по окончании регулировок дисплей гаснет. Нажатие на любую из кнопок вернёт его в рабочий режим.





Все регулировки и установки сохраняются при выключении питания.
