Преобразователь сигналов HDMI => 3G/HD/SD SDI
PBX-HDS-314





Преобразователь сигналов HDMI  => 3G/HD/SD SDI

PBX-HDS-314 (далее по тексту преобразователь)  предназначен для:

·         конвертации сигнала HDMI в 3G/HD/SD SDI без изменения формата.



Преобразователь PBX-HDS-314 размещается в компактном корпусе (103x52x33 мм).



Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.

Функциональные возможности:

  • питание от USB;

  • индикация наличия сигнала на входе HDMI IN;

  • автоматическое определение стандарта входного сигнала HDMI;

  • извлечение 8-ми каналов звука из сигнала HDMI и вставка их в выходной сигнал SDI.



Технические характеристики



Технические характеристики тракта



Входы:



Вход  HDMI IN:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

 HDMI

Автоматическая коррекция кабеля

до 10 м стандартного кабеля



Выходы:



Выход  SDI OUT:

Количество возможных  выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Управление и питание USB

Разъём

Разъем mini-USB, Тип В, гнездо

Спецификация

USB 2.0



Потребляемая мощность:  не более 2.5 Вт

Питание………………………………… +5,0В

Адаптер питания ………………………+5В @ 1A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  103x52x33 мм.

Масса:  не более 0,3 кг.





Состав, устройство и работа преобразователя

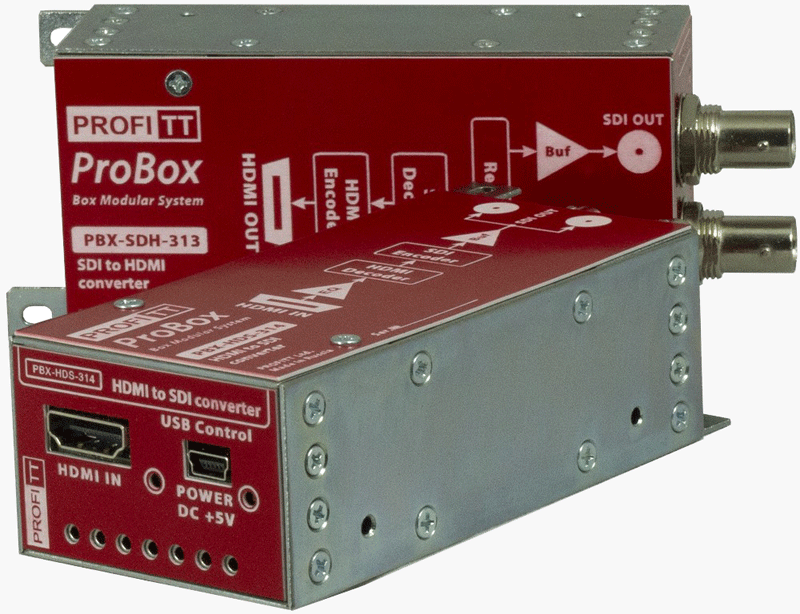

Преобразователь серии ”ProBoxPBX-HDS-314  выполнен в малогабаритном автономном корпусе.

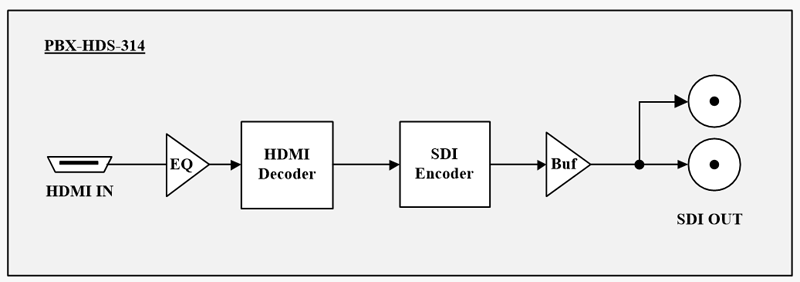

Структурная схема преобразователя



Сигнал с входа HDMI IN поступает на кабельный корректор (EQ), затем поступает на HDMI декодер (HDMI Decoder), где преобразуется в 20-разрядный поток 4:2:2. SDI Encoder формирует выходной сигнал SDI, который после кабельного буфера поступает на два выходных разъема BNC. Звуковые данные из сигнала HDMI (до 8–и каналов) вставляются в 1-ю и 2-ю звуковую группу выходного сигнала SDI соответственно.

Разъем USB Control используется для изменения настроек блока и подачи напряжения питания +5V. При необходимости можно выбрать на выходе HDMI для каналов 1/2  одну из входных звуковых  пар из сигнала SDI.

Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.

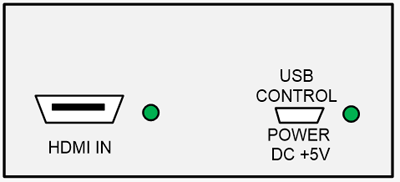

Вид фронтальной панели преобразователей серии PBX-HDS-314

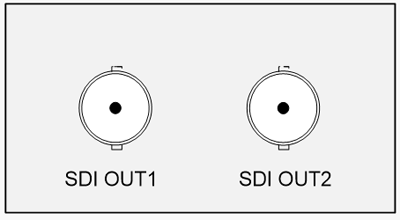

Вид задней панели преобразователей серии PBX-HDS-314





Индикаторы на фронтальном модуле



Индикаторы размещаются на передней панели блока.

Светодиоды, расположены на печатной плате рядом с соответствующими разъемами и индицируют состояние блока:

  • HDMI IN          – если светодиод горит зеленым - указывает на присутствие сигнала на входе  HDMI IN и соответствии его допустимому  стандарту, красным – отсутствие сигнала или несоответствии его  допустимому стандарту модуля;

  • POWER           - зеленый - на устройство подано напряжения питания.



Конструктивное исполнение



Конструктивно преобразователь выполнен в малогабаритном автономном корпусе с размерами 103х52х33 мм.

В состав устройства входит выносной адаптер питания 5V@1A.



Установка режимов устройства PBX-HDS-314 от ПК



Через разъем USB Control можно подключить блок к компьютеру для проверки статуса входного сигнала  и выбора необходимых настроек блока (рис. 4).

Установите программу “ PBX_xxx.exe (win xp и старше) на компьютер (можно скачать на нашем сайте в разделе “Поддержка” http://www.profitt.ru/RUSSIAN/support.php). Кабелем USB A - mini USB B соедините USB Control разъем блока с USB разъемом на компьютере.

Запустите программу в списке должно отобразиться название блока. Двойным нажатием мыши кликните по PBX-HDS-314.

В области INPUT SIGNAL отображается информация о входном сигнале.

В области AUDIO OPTIONS можно задать настройки коммутации звуковых каналов.
