Преобразователь 2-х канальный

сигналов 3G/HD/SD SDI => HDMI

 PBX-SDH-310





Преобразователь 2-х канальный сигналов 3G/HD/SD SDI => HDMI PBX-SDH-310 (далее по тексту преобразователь)  предназначен для  конвертации сигнала 3G/HD/SD SDI в HDMI без изменения формата.



Преобразователь PBX-SDH-310 размещается в компактном корпусе (100x105x33,5 мм).



Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.











Функциональные возможности:

  • два канала в одном блоке ;

  • индикация потери сигнала на входе SDI IN;

  • автоматическое определение стандарта входного сигнала SDI;

  • извлечение звуковых данных из двух групп входного сигнала SDI.








Технические характеристики тракта



Входы:



Вход 3G/HD/SD SDI  INPUT A/B:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

3G - до 120 м (для кабеля Belden 1694a);

HD - до 140 м (для кабеля Belden 1694a);

SD - до 400 м (для кабеля Belden 1694a).



Выходы:



Выход  SDI OUT A/B:

Количество возможных  выходов

1, после схемы восстановления тактовой частоты (Recloking)

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Выход HDMI OUT A/B:

Поддерживаемые стандарты

соответствует входному

Разъем

 HDMI





Потребляемая мощность:  не более 5 Вт

Питание………………………………… +9…17,0В

Адаптер питания ………………………+12В @ 1A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  100x105x33,5 мм.

Масса:  не более 0,5 кг.




Состав, устройство и работа преобразователя





Преобразователь серии ”ProBox”  PBX-SDH-310 выполнен в малогабаритном автономном корпусе.





Структурная схема преобразователя



Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (SDI Decoder), где преобразуется в 20-разрядный поток 4:2:2. С выхода Reclocker-а SDI сигнал через кабельный буфер поступает на выход SDI OUT. В декодере также извлекаются две звуковые аудио группы GR1/2. На HDMI Encoder поступают видео и аудио данные, которые преобразуются в сигнал HDMI. Выходной сигнал HDMI поступает на выход HDMI OUT. При необходимости можно установить переключателем на плате, какая из входных стерео-пар будет вставляться в 1/2  канал выходного сигнала HDMI.

Разъем Diagnostic используется только для проверки модуля при настройке.

Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.

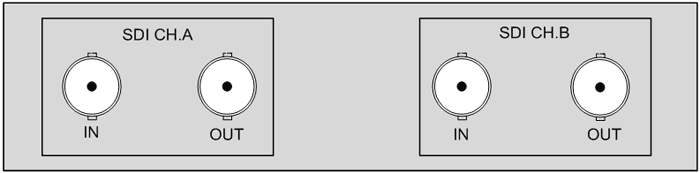

Вид фронтальной панели преобразователей серии PBX-SDH-310







Вид задней панели преобразователей серии PBX-SDH-310




Индикаторы на фронтальном модуле

Индикаторы размещаются на передней панели блока.

Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • SDI IN A/B  – если светодиод горит зеленым - указывает на присутствие сигнала на входе  SDI IN и соответствии его допустимому  стандарту, красным – отсутствие сигнала или несоответствии его  допустимому стандарту модуля;

  • POWER - красный - на устройство подано напряжения питания.



Конструктивное исполнение

 Конструктивное исполнение



Конструктивно преобразователь выполнен в малогабаритном автономном корпусе с размерами 100х105х33,5 мм.

В состав устройства входит выносной адаптер питания 12V@1A.
