Преобразователь сигналов 3G/HD/SD SDI => HDMI
PBX-SDH-313





Преобразователь сигналов 3G/HD/SD SDI => HDMI PBX-SDH-313 (далее по тексту преобразователь)  предназначен для конвертации сигнала 3G/HD/SD SDI в HDMI без изменения формата.



Преобразователь PBX-SDH-313 размещается в компактном корпусе (103x52x33 мм).



Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.

Функциональные возможности:

  • питание от USB;

  • индикация потери сигнала на входе SDI IN;

  • автоматическое определение стандарта входного сигнала SDI;

  • извлечение звуковых данных из двух групп входного сигнала SDI.



Технические характеристики



Технические характеристики тракта



Вход 3G/HD/SD SDI  IN:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

3G - до 120 м (для кабеля Belden 1694a);

HD - до 140 м (для кабеля Belden 1694a);

SD - до 400 м (для кабеля Belden 1694a).



Выход  SDI OUT:

Количество возможных  выходов

1,  после схемы воcстановления тактовой частоты (Recloking)

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Выход HDMI OUT:

Поддерживаемые стандарты

соответствует входному

Разъем

 HDMI



Управление и питание USB

Разъём

Разъем mini-USB, Тип В, гнездо

Спецификация

USB 2.0



Потребляемая мощность:  не более 2.5 Вт

Питание………………………………… +5,0В

Адаптер питания ………………………+5В @ 1A.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  103x52x33 мм.

Масса:  не более 0,3 кг.







Общее устройство и принцип действия



Преобразователь серии ”ProBox”  PBX-SDH-313 выполнен в малогабаритном автономном корпусе.

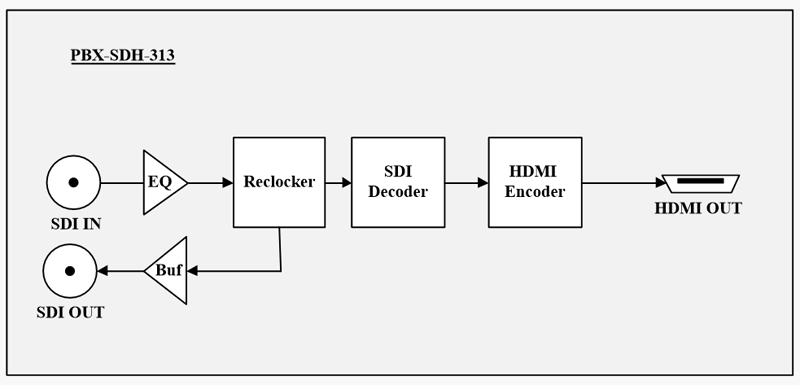

Структурная схема преобразователя



Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (SDI Decoder), где преобразуется в 20-разрядный поток 4:2:2. С выхода ReclockerSDI сигнал через кабельный буфер поступает на выход SDI OUT. В декодере также извлекаются две звуковые аудио группы GR1/2. На HDMI Encoder поступают видео и аудио данные, которые преобразуются в сигнал HDMI. Выходной сигнал HDMI поступает на выход HDMI OUT.

Разъем USB Control используется для изменения настроек блока и подачи напряжения питания +5V. При необходимости можно выбрать на выходе HDMI для каналов 1/2  одну из входных звуковых  пар из сигнала SDI.



Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.





Внешние разъёмы преобразователя условно представлены на рисунке:

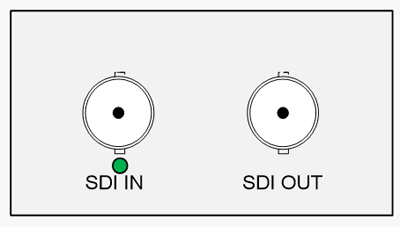

Вид фронтальной панели преобразователей серии PBX-SDH-313

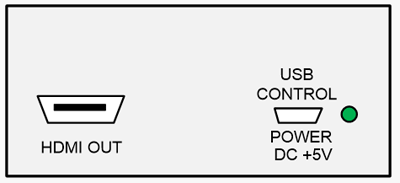

Вид задней панели преобразователей серии PBX-SDH-313



Индикаторы на фронтальном модуле

Индикаторы размещаются на передней панели блока.

Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • SDI IN               – если светодиод горит зеленым - указывает на присутствие сигнала на входе  SDI IN и соответствии его допустимому  стандарту, красным – отсутствие сигнала или несоответствии его  допустимому стандарту модуля;

  • POWER           - зеленый - на устройство подано напряжения питания.



Конструктивное исполнение



Конструктивно преобразователь выполнен в малогабаритном автономном корпусе с размерами 103х52х33 мм.

В состав устройства входит выносной адаптер питания 5V@1A.



Установка режимов устройства PBX-SDH-313 от ПК



Через разъем USB Control можно подключить блок к компьютеру для проверки статуса входного сигнала  и выбора необходимых настроек блока (рис. 4).

Установите программу “ PBX_xxx.exe (win xp и старше) на компьютер (можно скачать на нашем сайте в разделе “Поддержка” http://www.profitt.ru/RUSSIAN/support.php). Кабелем USB A - mini USB B соедините USB Control разъем блока с USB разъемом на компьютере.

Запустите программу в списке должно отобразиться название блока. Двойным нажатием мыши кликните по PBX-SDH-313.

В области INPUT SIGNAL отображается информация о входном сигнале.

В области AUDIO OPTIONS можно задать настройки коммутации звуковых каналов.
