Синхрогенератор “ProBox” серии PBX-SG-270 выполнен в малогабаритном автономном корпусе. Внутри корпуса располагается плата устройства.

В состав устройств входит также выносной блок питания (адаптер).

Структурная схема синхрогенератора PBX-SG-270

Устройство может работать в ведомом или в автономном режиме. В качестве опорного сигнала (REF) могут быть использованы сигналы системы PAL, SECAM, 625/i50 (синхросмесь без поднесущей), или сигналы синхронизации телевидения высокой чёткости в соответствии с табл.1. При отсутствии опорного сигнала устройство работает в автономном режиме. Опорный сигнал подаётся на вход REF IN, входное сопротивление входа 75 Ом. В синхрогенераторе автоматически определяется формат входного сигнала, данная информация может быть прочитана на лицевой панели.

Выходные сигналы могут быть поданы на любой из двух каналов, канал А и канал В. На выходах одного канала могут присутствовать сигналы  системы PAL либо TRI-LEVEL. Выбор формата синхросигналов на выходах каждого канала осуществляется с лицевой панели. На выходах каналов не могут быть выбраны сигналы разных форматов TRI-LEVEL. Формат сигнала TRI_LEVEL назначается с лицевой панели. В канале А имеется три выхода, в канале В - два. На третий выход канала А может быть подан сигнал WC. Коммутация данного сигнала осуществляется съёмной перемычкой на разъёме Х5 (WC/BB) платы устройства. Для осуществления коммутации необходимо снять верхнюю крышку и переместить перемычку в положение WC.

Внешний вид передней и задней панели синхрогенератора представлен ниже:

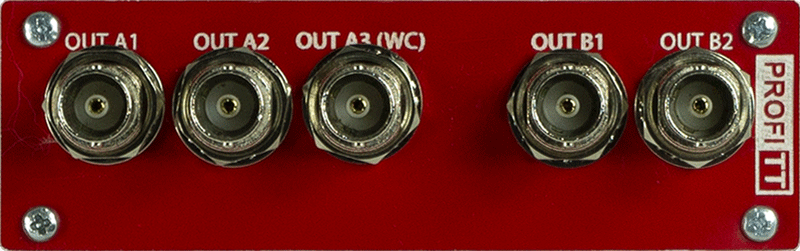

Задняя панель PBX-SG-270

Передняя панель PBX-SG-270

На передней панели расположены следующие  элементы:

• разъём для подачи входного опорного сигнала  REF IN;

• разъём для подключения напряжения питания 12V - DC IN;

• элементы индикации:

  • 12V-- "зелёный" светодиод - индикация напряжения питания;

  • REF-- "зелёный" светодиод - подсвечивается при подключении и опозновании  опорного сигнала;

  • Lock A--"зелёный" светодиод - подсвечивается при синхронизации  сигналов канала А с опорным сигналом. Синхронизация может быть полной, в случае если формат выходного сигнала совпадает с опорным, либо частичной (по кадру или по тактовой частоте). Если, например, на вход REF подан сигнал формата 625/i50, а на выходе присутствует сигнал 1080/i50, то будет осуществляться  синхронизация по кадру и, соответственно, по тактовой частоте. Если на выходе присутствует сигнал 1080/i60, то синхронизация осуществляется только по тактовой частоте. Если на выходе сигнал формата 1080/i59,9, синхронизация отсутствует и светодиод будет погашен. При неполной синхронизации в каком либо канале будет подсвечиваться светодиод WARN (предупреждение) красным цветом. Статус синхронизации по каждому каналу отображается в меню.

  •   Lock В-- зелёный" светодиод подсвечивается при синхронизации  сигналов канала В с опорным сигналом

  •   WARN-- подсвечивается красным цветом в случае неполной синхронизации с опорным сигналом выходных сигналов какого либо канала.

•  кнопки:

•  DOWN/UP - используются для перемещения по строкам МЕНЮ.

•  +/- - используются для изменения параметра.

Работа с меню.

          +WC указывается, если на выход А3 канала подан сигнал WC

         LOCK- синхронизация;

        LOCK F-синхронизация по кадрам и тактовой частоте;

        LOCK T- синхронизация по тактовой частоте;

        NO LOCK - отсутствие синхронизации;

. Если опорный сигнал отсутствует, то пишется я NO REF и задержка осуществляется между каналами

При однократном нажатии на кнопку "+" или "-" происходит смещение сигнала на один такт частоты 74.25МГц для HD, 148.5МГц для 3G и 27МГц для SD. При длительном нажатии на кнопку происходит непрерывное изменение задержки. При одновременном нажатии данных кнопок происходит установка параметра в нулевое значение. Нажатие кнопки "-" приводит к регулировке на опережение, кнопки "+"– на задержку.
