Преобразователь сигналов 3G/HD/SD SDI <=> HDMI
PBX-SHD-312





Преобразователь сигналов 3G/HD/SD SDI <=> HDMI PBX-SHD-312 (далее по тексту преобразователь)  предназначен для одновременного и независимого преобразования:

  • сигнала 3G/HD/SD SDI в HDMI без изменения формата;

  • сигнала HDMI в 3G/HD/SD SDI без изменения формата.

 Преобразователь PBX-SHD-312 размещается в компактном корпусе (100x105x33,5 мм).



Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +455оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.





     Функциональные возможности:

  • два канала в одном блоке;

  • индикация потери сигнала на входе SDI IN;

  • индикация наличия сигнала на входе HDMI IN;

  • автоматическое определение стандарта входного сигнала SDI;

  • автоматическое определение стандарта входного сигнала HDMI;

  • извлечение звуковых данных из двух групп входного сигнала SDI

  • извлечение 8-ми каналов звука из сигнала HDMI и вставка их в выходной сигнал SDI.





Технические характеристики тракта

Входы:



Вход 3G/HD/SD SDI  IN:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

3G - до 120 м (для кабеля Belden 1694a);

HD - до 140 м (для кабеля Belden 1694a);

SD - до 400 м (для кабеля Belden 1694a).



Вход  HDMI IN:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HDSDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

 HDMI

Автоматическая коррекция кабеля

до 10 м стандартного кабеля



Выходы:



Выход  SDI LOOP/OUT1/OUT2:

Количество возможных  выходов

1,  после схемы воcстановления тактовой частоты (Recloking)

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Выход HDMI OUT CH.A/B:

Поддерживаемые стандарты

соответствует входному

Разъем

 HDMI





Потребляемая мощность:  не более 5 Вт

Питаниеие………………………………… +9…17,0В

Адаптер питания ………………………+12В @ 1A.

Диапазон рабочих температур:  от 5 до 45С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  100x105x33,5 мм.

Масса:  не более 0,5 кг.





Состав, устройство и работа



Общее устройство и принцип действия



Преобразователь серии ”ProBox PBX-SHD-312 выполнен в малогабаритном автономном корпусе.

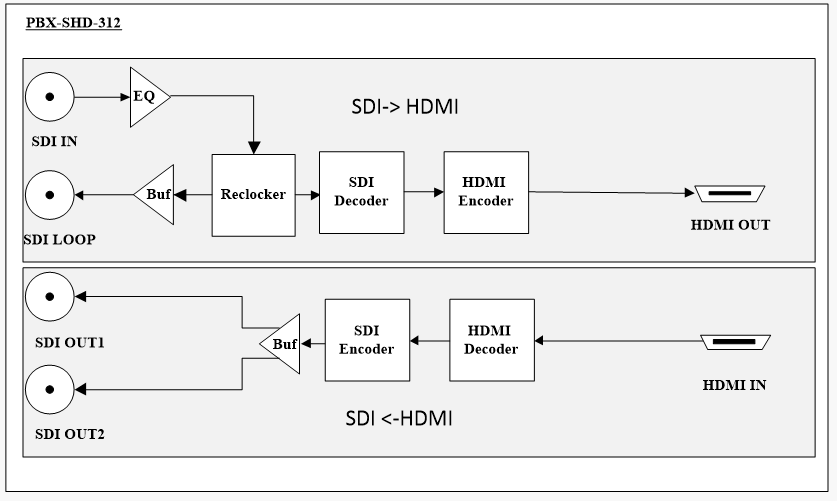

Структурная схема преобразователя.



Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (SDI Decoder), где преобразуется в 20-разрядный поток 4:2:2. С выхода Reclocker-а SDI сигнал через кабельный буфер поступает на выход SDI LOOP. В декодере также извлекаются две звуковые аудио группы GR1/2. На HDMI Encoder поступают видео и аудио данные, которые преобразуются в сигнал HDMI. Выходной сигнал HDMI поступает на выход HDMI OUT. При необходимости можно установить переключателем на плате, какая из входных стереопар будет вставляться в 1/2  канал выходного сигнала HDMI.

Сигнал с входа HDMI IN поступает на кабельный корректор (EQ), затем поступает на HDMI декодер (HDMI Decoder), где преобразуется в 20-разрядный поток 4:2:2. SDI Encoder формирует выходной сигнал SDI, который после кабельного буфера поступает на два выходных разъема BNC. Звуковые данные из сигнала HDMI (до 8–и каналов) вставляются в 1-ю и 2-ю звуковую группу выходного сигнала SDI соответственно. При необходимости можно установить переключателем на плате, какая из входных стереопар будет вставляться в 1/2  канал первой аудио-группы выходного сигнала SDI.



Разъем Diagnostic используется только для проверки модуля при настройке.

Формат выходного сигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе на выходе сигнал будет отсутствовать.



 Внешние разъёмы преобразователя

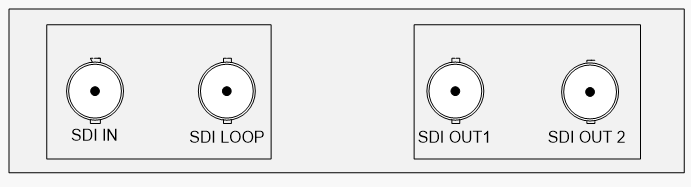

Вид фронтальной панели преобразователей серии PBX-SHD-312

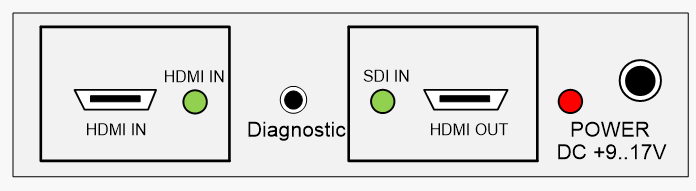

Вид задней панели преобразователей серии PBX-SHD-312





Индикаторы на фронтальном модуле

Индикаторы размещаются на передней панели блока.

Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • SDI IN               – если светодиод горит зеленым - указывает на присутствие сигнала на входе  HDMI IN и соответствии его допустимому  стандарту, красным – отсутствие сигнала или несоответствии его  допустимому стандарту модуля;

  • HDMI IN           – если светодиод горит зеленым - указывает на присутствие сигнала на входе  HDMI IN и соответствии его допустимому  стандарту, красным – отсутствие сигнала или несоответствии его  допустимому стандарту модуля;

  • POWER           - красный - на устройство подано напряжения питания.





Конструктивное исполнение



Конструктивно преобразователь выполнен в малогабаритном автономном корпусе с размерами 100х105х33,5 мм.

В состав устройства входит выносной адаптер питания 12V@1A.
