Главная >  Оптические интерфейсы  >  PBX-SHT-156(157)



Оптические передатчики 12G/3G/HD/SD SDI, 4K HDMI 2.0

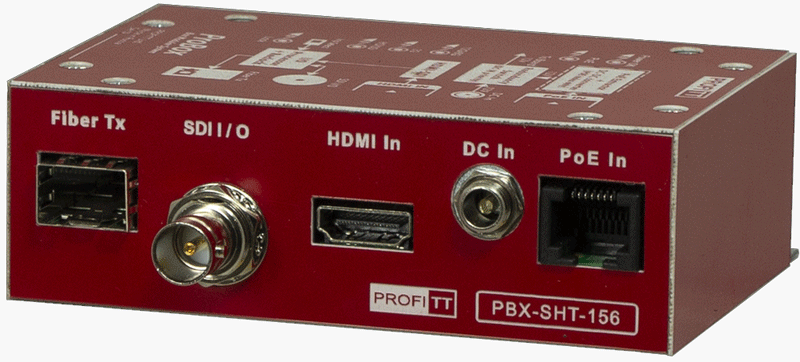

Серии PBX-SHT-156 / PBX-SHT-157



Одноканальные передатчики PBX-SHT-156/157 системы ”ProBox” позволяют передавать:

  • один  12G/3G/HD/SD SDI или 4K HDMI 2.0 сигнал (серия PBX-SHT-156)

  • один  12G/3G/HD/SD SDI  сигнал (серия PBX-SHT-157)

Питание осуществляется от внешнего адаптера 12V@1A и/или через обычный Category 5 Ethernet кабель  c использованием PoE (class 0).

Используется только один супер компактный корпус (66x105x33,5 мм).

В Табл.1 представлены возможные модели устройств.

Табл.1

Модель

Вход SDI

Вход HDMI

 Поддержка PoE

Адаптер12V@1A

PBX-SHT-156

        v

v

—

v

PBX-SHT-156-PoE

        v

v

v

v

PBX-SHT-157

        v

—

—

v

PBX-SHT-157-PoE

        v

—

v

v



При заказе Пользователь определяет модель SFP для требуемой дистанции передачи. В состав базовых модулей SFP не входят!





Функциональные возможности и достоинства

  • Один канал 12G/3G/HD/SD SDI или 4K HDMI 2.0 в супер компактном корпусе (-156)

  • Оптимален для подключения PTZ камер в системах видеоконференций

  • При HDMI входе оптический и электрический SDI выходы (-156)

  • Один канал 12G/3G/HD/SD SDI в супер компактном корпусе (-157)

  • Восстановлением тактовой (reclocking)

  • Мониторинг наличия оптических/электрических сигналов на входе блока

  • 1310нм, 1550 нм, CWDM, DWDM длины волн лазеров.

  • Модели для передачи сигналов на расстояние до 120 км.

  • Широкий диапазон питающих напряжений 9V...17V@ 4.5 Wt max.

  • Версии устройств с питанием по PoE(class 0).

  • Компактный размер 66 x 105 x 33,5 mm (ДхШхВ)





Технические характеристики

Вход SDI:

Поддерживаемые стандарты на оптическом и электрических  SDI входах

SMPTE ST-2082 (12G)

SMPTE ST-2081 (6G)

SMPTE 424M (3G)

SMPTE 292 (HD SDI)

SMPTE 259M (SD SDI), DVB-ASI

Восстановление тактовой

Да

Входное сопротивление, разъём

75 Ом,  BNC

Затухание несогласованности

>15 dB до 1.5 Gb

>10 dB до 3 Gb

Автоматическая коррекция кабеля по каждому входу:

12G

6G

3G

HD

SD, ASI



для кабеля 1694A или аналогичного

до 40 м

до 80 м

до 150 м

до 250 м

до 500 м



Вход HDMI IN:

Поддерживаемые стандарты

SMPTE 292M (HD) :

720p24/23.976, 720p25,  720p30/29.97,

720p/50, 720p60/59. 94,

1080p24/23.98, 1080p/25, 1080p30/29. 97,

1080i50, 1080i60/59. 94

SMPTE 424M/ SMPTE 425M  (3G):

1080p/50, 1080p/59. 94, 1080p/60.



SMPTE ST-2081 (6G):

2160p24/23.976, 2160p25, 2160p30/29.97.



SMPTE ST-2082 (12G):

2160p50, 2160p60/59.94.



   Восстановление тактовой

   Да

Разъем

HDMI

Автоматическая коррекция кабеля

до 10 м стандартного кабеля



Выход SDI (в HDMI режиме по входу)

Стандарт на выходе

Соответствует входному HDMI

Восстановление тактовой

Да

Выходное сопротивление, разъём

75 Ом,  BNC

 Размах

800мВ±10%

Джиттер

менее 0.2UI (единичного интервала)



Оптические выходы одноканальных видео передатчиков:

OM-SFPT13d-12G-20-LC3S-DD

или

EOLP-1612G-T-##RN

##.... одна из 16 CWDM длин волн

1310нм, DFB, (+1..-3) dB



CWDM,DFB, (+5..-0) dB



Разъемы

LC/PC

Волокно

Одномодовое



PoE

Стандарт

Соответствует IEEE802.3af, Class 0

Диапазон входного напряжения

36V..57V

Разъем

RJ-45



Индикация

  • Индикация захвата сигнала на электрическом SDI или HDMI входе Lock

  • Индикация битовой скорости сигнала

    • HD/SD…., 1.485Gb/s, 270Mb/s

    • 3G…..2.97Gb/s

    • 12G/6G…..11.88 Gb/s, 5.94Gb/s

  • Индикация наличия питания Power OK

  • Индикация наличия питания через PoE



Потребляемая мощность……. ………не более 4.5 Вт

           Питание…………………………………9В…17В

           Адаптер питания ………………………12В @ 1A.

Диапазон рабочих температур………. от -30 до 45°С.

Время непрерывной работы…………. 24 часа

Габаритные размеры…………………. 66 x 105 x 33,5 mm (ДхШхВ))







Модельный состав и работа оптических передатчиков  "ProBox"



Серия PBX-SHT-156.



На рисунке ниже представлены передние и задние панели, вид сверху и структурная схема передатчиков PBX-SHT-156-POE.

На виде сверху указаны габаритные размеры устройства с учетом минимального изгиба входных/выходных кабелей.

В варианте PBX-SHT-156 (без питания по PoE) отсутствует разъем RJ-45 (PoE In).





Вид спереди, сзади и сверху. Структурная схема.



   Передатчик может работать с SDI либо HDMI сигналом на входе. Выбор источника осуществляется переключателем Inp Select на лицевой панели блока.

Для работы с SDI сигналом предназначен BNC разъем SDI I/O. При выборе SDI источника переключателем на лицевой панели этот разъем становится входом SDI.

При выборе HDMI источника переключателем на лицевой панели разъем SDI I/O становится выходом SDI.Стандарт SDI сигнала соответствует стандарту HDMI.





Серия PBX-SHT-157.



На рисунке ниже представлены передние и задние панели, вид сверху и структурная схема передатчиков PBX-SHT-157-POE.

На виде сверху указаны габаритные размеры устройства с учетом минимального изгиба входных/выходных кабелей.

В варианте PBX-SHT-157 (без питания по PoE) отсутствует разъем RJ-45 (PoE In).



Вид спереди, сзади и сверху. Структурная схема.







Длины волн передатчиков могут быть 1310nm,1550nm либо CWDM (16 возможных длин волн,1270nm…1610nm c шагом 20nm).



Используя SFP модули с CWDM лазерами и внешний оптический CWDM мультиплексор/демультиплексор пользователь имеет возможность все свои каналы передавать/принимать по одному волокну.



В системе ”ProBox” возможны следующие типы CWDM MUX/DEMUX:

PBX-COM-4-1270  (4 канала, начальная длина волны 1270nm)

PBX-COM-4-1470  (4 канала, начальная длина волны 1470nm, вход расширения 1310nm)

PBX-COM-4-1550  (4 канала, начальная длина волны 1550nm, вход расширения 1310nm)

PBX-COM-8-1270  (8 каналов, начальная длина волны 1270nm)

PBX-COM-8-1470  (8 каналов, начальная длина волны 1470nm, вход расширения 1310nm)

PBX-COM-16-1270 (16 каналов, начальная длина волны 1270nm)








Применение. Совместимые приемники.



Выход камеры SDI или HDMI-> Выход приемника SDI + HDMI.

На адаптерную планку 1U (PM-022) можно разместить 4 приемника PBX-SHR-158(4 камерных канала).





Выход камеры SDI или HDMI-> Выход приемника SDI.

На адаптерную планку 1U (PM-022) можно разместить 4 приемника PBX-SC-155(4 камерных канала).





Выход камеры SDI или HDMI-> Выход приемника SDI.

На адаптерную планку 1U (PM-022) можно разместить 4 приемника PBX-MF-150(16 камерных каналов).







Конструктивное исполнение



Конструктивно оптические преобразователи ”ProBox” выполнены в малогабаритных автономных корпусах с размерами 66х105х33.5 мм. В корпусе размещаются: плата, SFP модуль.

В состав устройства входит выносной адаптер питания 12V@1A.
