Преобразователи аудиоинтерфейсов MADI-Ethernet Dante, AES67
PCMD-9164







Преобразователи аудиоинтерфейсов MADI-Ethernet Dante, AES67 PCMD-9164(-1) (далее по тексту «преобразователь») предназначены для:

  • приема и передачи последовательных аудио потоков на/через интерфейсы MADI-Ethernet DANTE, AES67;

  • маршрутизации аудиоканалов между интерфейсами MADI-Ethernet Dante, AES67.

В корпусе Rack 1U может быть до двух независимых каналов MADI – Dante:

  • модель PCMD-9164 - два независимых канала в корпусе;

  • модель PCMD-9164-1 - один канал в корпусе.

 На входе/выходе MADI поддерживается 64 звуковых каналов на частоте 48kHz. Разъемы для подключения MADI интерфейса - коаксиальный и оптический, выбираются через Web- интерфейс.

Для синхронизации может использоваться входной сигнал MADI, модуль Dante или внешний входной сигнал Word Clock. Выходной сигнал синхронизации может быть использован для синхронизации других блоков.

Два электрических порта Ethernet: Primary и Secondary, предназначены для подключения к локальным сетям Dante и могут использоваться как в режиме обычного коммутатора (Switched) для каскадирования последовательных устройств, так и в режиме резервирования (Redundant).

Имеется слот для установки оптического модуля SFP. Оптический SFP модуль может быть одноканальным (на вход или выход) или двухканальным (на вход и выход) и позволяет производить замену модуля, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения на входе приемника, выходе передатчика и длине волны на выходе передатчика.

Оптический SFP модуль в состав не входит. Тип модуля SFP заказывается отдельно.



Преобразователь может использоваться в одно-, двух- и многоканальных системах.

Длины волн лазерного излучения оптических передатчиков:

  • в одноканальных системах  (1310±20)нм   /либо  (1550±20)нм  по заказу/;

  • в двухканальных системах (WDM)  –  (1310±20) нм  и  (1550±20) нм;

  • в многоканальных системах (CWDM)  –  в диапазоне 1270¸1610 нм с шагом 20 нм
    (шифр блока с индексом CW##,  где ## – длина волны лазера CWDM)

В блоках можно использовать SFP модуль с APD фотодиодом, что обеспечивает повышенную чувствительность устройства по оптическому входу.



Конструктивно устройство выполнено в металлическом корпусе размером 430х44x225 мм (1U) с элементами крепления для установки в стандартные стойки или шкафы шириной 19".

Преобразователь предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.



Функциональные возможности:

  • Поддержка до 64 каналов аудио (48kHz) для каждого канала;

  • Коаксиальный и оптический MADI интерфейсы;

  • SRC (Sample Rate Converter) на каждом входе и выходе MADI;

  • Ведение системы MADI и/или Dante от внешнего Word Clock;

  • Отдельный порт для управления и мониторинга;

  • Основной и резервный блоки питания (“горячий” резерв);

  • Индикация на лицевой панели;

  • Управление дистанционное (Web- интерфейс и Dante Controller);

  • Передача  аудио данных по сети Dante (с поддержкой стандарта AES67);

  • Поддержка резервирования аудио данных (Dante Redundancy, Primary/Secondary порты);

  • Маршрутизатор звуковых каналов;

  • SFP модуль на оптическом входе/выходе;

  • Мониторинг мощности излучения на входе приемника и передатчика в реальном времени и отображение длины волны лазера передатчика;

  • Индикация потери входного сигнала MADI;

  • Внутренний генератор тон – сигнала 1 кГц на выходе MADI;



Технические характеристики тракта

Входы:



Вход MADI IN (коаксиальный):

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

до 300 м.



Вход MADI IN (оптический):

Разъемы

SFP/ LC

Диапазон спектральной чувствительности

1200 нм - 1610 нм

Диапазон чувствительности

Модель без APD фотодиода: (-3…-24)  дБм;

Модель APD фотодиодом:     (-9…-28)  дБм;



Вход Word Clock:

Разъемы

BNC

Входное сопротивление

75 Ом (отключаемое, джампер на плате X6)

Размах

   2-5В



Выходы



Выход MADI OUT (коаксиальный):

Разъёмы

BNC

Выходное сопротивление

75 Ом

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)



Выход MADI OUT (оптический):

Система

Параметры

Одноканальная

Двухканальная
(WDM)

CWDM

Лазерный диод типа

FP

FP

DFB

Длина волны

1310±20 нм  или
1550±20 нм (по заказу)

1310±20 нм   и
1550±20 нм

от 1270 до 1610 нм
с шагом 20 нм

Выходная оптическая мощность

0..3 дБм

0..3 дБм

0..3 дБм

Тип оптического разъема

SFP/LC

SFP/LC

SFP/LC



Выход Word Clock:

Разъемы

BNC

Выходное сопротивление

75 Ом

Размах

   2,5В на нагрузке 75Ом



Ethernet Primary/Secondary:

Стандарт

 до 1000 Мбит/с

Разъём

 RJ 45



Ethernet Management:

Стандарт

 до 100 Мбит/с

Разъём

 RJ 45





Потребляемая мощность:  не более 10 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  430х44x225 мм (Rack 1U).

Масса:  не более 4,0 кг.





Общее устройство и принцип действия



Преобразователь серии PCMD-9164 является отдельным устройством, на основной плате которого расположены доп. платы одного или двух каналов MADI-Dante.





Структурная схема преобразователя (для варианта с одним каналом)



Входной сигнал MADI IN (коаксиальный) поступает на кабельный корректор (EQ), затем на входной коммутатор Input SW, который позволяет выбрать необходимый вход MADI - оптический или коаксиальный. Декодер (MADI DECODER) преобразует входной сигнал в 64 канала 24-х битных звуковых данных. С выхода декодера сигнал поступает на входной синхронизатор (SRC) и затем на вход модуля Dante.

С выхода модуля Dante звуковые данные пере тактируются к тактовой частоте,  привязанной к опорному сигналу блока, в выходном синхронизаторе (SRC),  далее попадают на модуль формирования потока MADI (MADI INCODER). Можно выбрать тестовый сигнал Tone 1kHz на все 64 выходных канала MADI. Опорный сигнал синхронизации выхода MADI выбирается в коммутаторе (SW SYNC). Так же можно установить режим ведения модуля Dante от выходного сигнала синхронизации блока в режиме мастер в сети DANTE. При отсутствии выбранного сигнала синхронизации блок будет работать на частоте внутреннего генератора.







Внешние разъёмы преобразователя






Индикаторы на фронтальном модуле

Индикаторы размещаются на плате фронтального модуля.





Внешний вид индикации



Светодиоды, расположенные на передней панели и индицируют состояние блока:



MADI INPUT    (статус MADI входа)

  • COAX       – выбран коаксиальный вход MADI.

  • OPTIC      – выбран оптический вход MADI.

  • AUTO       – выбран автоматический режим выбора входа.

  • OK           – наличие входного сигнала на выбранном входе.



MADI CLOCK              (режим синхронизации MADI выхода)

  • MADI IN     – включен режим синхронизации от входа MADI.

  • DANTE       – включен режим синхронизации от модуля DANTE.

  • WC            – включен режим синхронизации от входа Word Clock.

  • LOCK        – индикация ведения блока от выбранного входа.



DANTE CLOCK   (режим синхронизации модуля DANTE)

  • MADI IN      – включен режим синхронизации от входа MADI (в режиме External Sync).

  • DANTE        – включен режим внешней синхронизации от сети DANTE или внутренней синхронизации (в режиме PREF).

  • WC             – включен режим синхронизации от входа Word Clock (в режиме External Sync).

  • PREF          – включен режим мастера в сети DANTE.



DANTE NET     (состояние модуля DANTE)

  • SYS  – светодиод STATUS показывает, что загрузка модуля Dante прошла успешно и устройство готово к работе. В таком случае он загорается зеленым цветом.

  • SYNC               – светодиод SYNC показывает, что устройство синхронизировано с другими устройствами Dante в локальной сети. В таком случае, а также, если устройство является ведущим (clock master), SYNC постоянно горит зеленым цветом. По своей сути этот светодиод является аналогом поля SYNC в Dante Controller.

  • PRM – активный порт (линк) Primary в режиме резервирования (Redundant).

  • SEC  – активный порт (линк) Secondary в режиме резервирования (Redundant).





Конструктивное исполнение

Конструктивно устройство выполнено в металлическом корпусе размером 430х44x225 мм (1U) с элементами крепления для установки в стандартные стойки или шкафы шириной 19".





Управление устройством серии PCMD-9164



Управление преобразователем в IP осуществляется с помощью программных инструментов, предоставленных фирмой Audinate (www.audinate.com). Наиболее распространенными из них являются Dante Controller и Dante Domain Manager (см. описание по работе с Dante Controller http://www.profitt.ru/RUSSIAN/profitt_dante_manual.pdf ). Управление дополнительными настройками модуля выполняется от ПЭВМ через Web- интерфейс.



Вкладка Dante/MADI









Поле MADI Input



Mode - выбор входа MADI:

                         Coaxial – сигнал поступает с коаксиального входа MADI IN;

                         Optical – сигнал поступает с оптического входа MADI IN (FIBER);

                         Auto – вход выбирается автоматически.



Priority - выбор приоритета входного сигнала в режиме Auto:

                         Coaxial – приоритет с коаксиального входа MADI IN;

                         Optical – приоритет с оптического входа MADI IN (FIBER).



State - статус входного сигнала MADI:

                         Coaxial – наличие сигнала на коаксиальном входе MADI IN;

                         Optical – наличие сигнала на оптическом входе MADI IN (FIBER);

                         In Use – наличие сигнала на выбранном входе;

                         Active Ch – количество активных звуковых каналов во входном сигнале MADI.



Поле MADI Output



Active Ch – установка активных звуковых каналов в выходном сигнале MADI.



Test Tone – Включение/выключение тестового сигнала тон 1кГц во всех активных звуковых каналах в выходном сигнале MADI.



Поле  SFP

Type - тип SFP модуля (T – Transmitter, R - Receiver);

Status:

                         Power Rx - мощность входного оптического сигнала;

                         Power Tx - мощность и длина волны выходного оптического сигнала;

                         Temp – температура SFP.



Поле Clocking



MADI Clock - выбор сигнала синхронизации для выхода MADI OUT и Word Clock OUT:

                         MADI Input – синхронизация от входа MADI IN;

                         Word Clock синхронизация от входа Word Clock IN;

                         Dante PTP синхронизация от модуля Dante (не активна, если в пункте Dante Clock выбран External Sync).



                         WC – наличие опорного сигнала на входе Word Clock IN.

                         Lock – индикация ведения MADI OUT от выбранного входа.






Dante Clock - выбор сигнала синхронизации для модуля Dante*:

                         Dante PTP синхронизация от сети Dante по протоколу PTP;

                         External Sync – индикация или установка внешней синхронизации от входа, выбранного в пункте MADI Clock (MADI Intput или Word Clock);

                         Pref Master – индикация или установка режима мастер в сети Dante.



* - можно изменить, если установлена галочка Enable set Clock from web во вкладке System.



Поле Dante State



Sys - показывает, что загрузка модуля Dante прошла успешно и устройство готово к работе.

Sync – показывает, что устройство синхронизировано с другими устройствами Dante в локальной сети, если устройство является ведущим (clock master), Sync постоянно горит зеленым цветом.

Mute – загорается красным цветом, если аудио выход Dante отсутствует по причине отсутствия синхронизации.

Link P – активный порт Ethernet Primary в режиме резервирования (Redundant).

Link S – активный порт Ethernet Secondary в режиме резервирования (Redundant).

AES67 – устройство сконфигурировано для передачи аудиоданных в режиме AES67.





Network - статус модуля Dante в сети Ethernet:



                         Device name - имя блока, заданное в программе Dante Controller;

                         Primary IP - индикация Primary IP адреса модуля Dante;

                         Mode - индикация режима коммутатора (Switched) для каскадирования последовательных устройств или резервирования (Redundant) модуля Dante.




Вкладка Metering







Dante Transmit – индикация уровня звука передающих каналов в сеть Dante.

Dante Receive - индикация уровня звука принимаемых каналов из сети Dante.



Уровень звука показывается цветом:

                         Серый – уровень звука меньше -47dBu;

                         Зеленый – уровень звука от -47dBu до 0dBu;

                         Желтый – уровень звука от 0dBu до 3dBu;

                         Красный – уровень звука больше 3dBu.

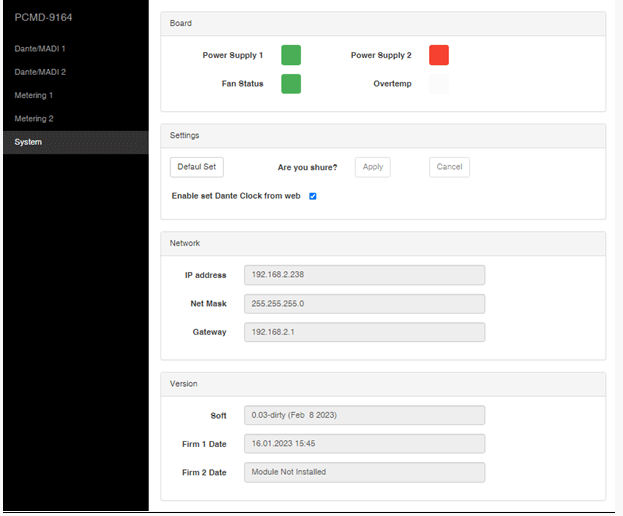

Вкладка System









Boardd - Информация о состоянии блоков питания и вентиляторов:

                         Power Supply1 (2) - наличие блока питания;

                         Fan Status - состояние вентилятора;

Overtemp - индикация перегрева блока.



Settings – Дополнительные установки блока:

                         Default Set - сброс всех настроек в начальное состояние (с дополнительным подтверждением);

                         Enable set Clock from web – разрешает изменять установки Dante Clock модуля Dante из WEB интерфейса блока (этими параметрами всегда можно управлять из программы Dante Controller).



Network - статус блока в сети Ethernet.



Versionn - Информация о версии и дате ПО модуля.
