Оптические мультиплексоры/демультиплексоры CWDM ( Coarse Wavelength Division Multiplexing ) PCOM -3211-4/8/16)## предназначены для суммирования и разделения оптических сигналов, передаваемых на CWDM длинах волн в диапазоне 1270-1610 нм с шагом 20 нм: (1270±2) нм, (1290±2) нм, (1310±2) нм, (1330±2) нм, (1350±2) нм, (1410±2) нм, (1430±2) нм, (1450±2) нм, (1470±2) нм, (1490±2) нм, (1510±2) нм, (1530±2) нм, (1550±2) нм, (1570±2) нм, (1590±2) нм, (1610±2) нм.

Модель PCOM -3211-4## имеет четыре канала суммирования/разделения, модель PCOM -3211-8## – восемь, а модель PCOM -3211-16## -шестнадцать каналов(## -начальная длина волны).

На одном и том же устройстве можно осуществлять и суммирование, и разделение оптических сигналов, передаваемых на разных длинах волн.

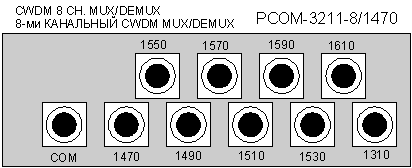

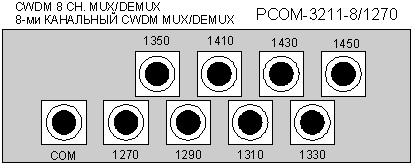

Знак ## означает начальную длину волны. Для четырехканальных устройств начальная длина волны может быть 1270 нм, 1350 нм, 1470 нм и 1550 нм. Для восьмиканальных устройств начальная длина волны может быть 1270 нм и 1470 нм.

CWDM мультиплексоры с начальной длиной волны 1470 нм и 1550 нм имеют дополнительный широкополосный вход расширения с полосой 1260нм-1360 нм. В случае соединения этого входа с выходом 4-х канального CWDM мультиплексора с начальной длиной волны 1270 нм или устройства, работающих на длине волны 1310 нм на выходе образуется объединенный поток.

  * По заказу возможны другие типы разъемов

Четырехканальная система CWDM состоит из двух четырехканальных мультиплексоров/демультиплексоров PCOM -3211-4, один из которых используется в качестве мультиплексора, второй – в качестве демультиплексора.

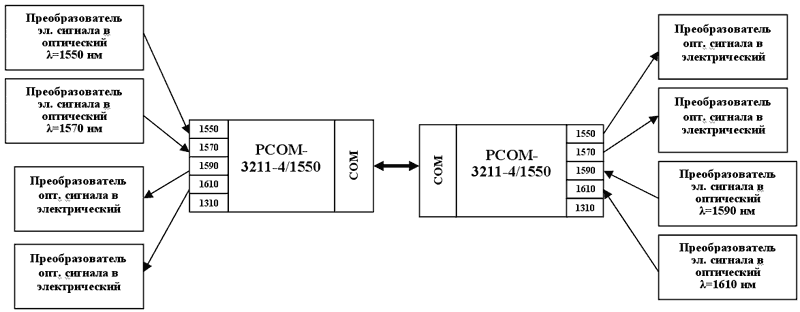

Двунаправленная система типа 2-2

Двунаправленная система типа 1-3

Восьмиканальная система CWDM состоит из двух восьмиканальных мультиплексоров/демультиплексоров PCOM -3211-8, один из которых используется в качестве мультиплексора, второй – в качестве демультиплексора.

Аналогично строятся и 16-ти канальные системы.

Система инвариантна к форматам входных электрических сигналов.  Для формирования оптических сигналов используются одноканальные оптические передатчики, но с лазерами для системы CWDM (лазер DBF).

Выходные оптические сигналы преобразователей электрический сигнал→оптика с определенными в заказе длинами волн поступают на соответствующие входы оптического мультиплексора/демультиплексора PСOM-3211-4/8/16. С объединенного выхода мультиплексора сигнал поступает в волоконно-оптическую линию связи. На приемном конце сигнал из ВОЛС поступает на вход оптического мультиплексора/демультиплексора PСOM-3211-4/8/16. С его выходов оптические сигналы поступают на входы преобразователей оптических сигналов в электрические.

Мультиплексоры/демультиплексоры являются пассивными устройствами и позволяют пропускать оптический сигнал в обоих направления, т.е. обеспечивают возможность организации дуплексной передачи.
