Главная >  Преобразователи аудио <=> IP  PDAN-4040



Аудиоинтерфейсы Ethernet Dante, AES67 на 4 канала аудио



Устройство PDAN-4040 предназначено для:

  • подключения/извлечения аналоговых или цифровых в формате AES3 аудиосигналов к/из локальной сети передачи аудио (AoIP) по протоколу AES67, Dante;

  • подключения микрофонов (в том числе с поддержкой фантомного питания 48V) к локальной сети передачи аудио (AoIP) по протоколу AES67, Dante;

  • создания распределенной сети аудио коммутаторов с общим полем коммутации;

  • передачи Ethernet (AES67, Dante) по оптическим линиям связи.

Аудиоинтерфейс обеспечивает передачу/прием по сети Dante до 4 входных и 4 выходных аудиосигналов. Количество аудиосигналов в зависимости от их типа (возможны различные комбинации входов и выходов):

  • аналоговые - 4 входа и 4 выхода;

  • AES3 стерео - 2 входа и 2 выхода;

  • микрофонные - 4 входа.

Форматы входных и выходных аудиосигналов зависят от установленных в базовый блок звуковых субмодулей.



Функциональные возможности и варианты заказа



Форматы аудиосигналов для входов (аналоговые линейные, аналоговые микрофонные, цифровые) и выходов (аналоговые линейные, цифровые) выбираются Пользователем неза­висимо друг от друга путем указания индекса моделей входного и выходного субмодулей в шифре устройства PDAN-4040. Примеры заказа представлены ниже в табл. 1.

Субмодули входные PSA-IN4-1364 обеспечивают прием до 4-х линейных аналоговых сигналов. Субмодули входные PSM-IN4-1363 обеспечивают подключение 4-х микрофонов, в том числе с возможностью включения фантомного питания 48V и регулировки усиле­ния независимо по каждому каналу. Микрофонный субмодуль также позволяет передавать линейный сигнал аналогично субмодулю PSA-IN4-1364.

Выходные аналоговые субмодули PSA-OUT4-1365 имеют 4 аналоговых линейных выхода.

Цифровые входные субмодули PSE-IN2-1366 имеют 2 входа, выходные субмодули PSE-OUT2-1367 - 2 выхода.



Таблица 1. Возможные варианты устройств и субмодулей

Наименование и функциональное назначение устройств

Шифр

Аудиоинтерфейс Ethernet Dante, AES67 (4 аналоговых входа, 4 аналоговых выхода)

PDAN-4040-AA

Аудиоинтерфейс Ethernet Dante, AES67 (4 микрофонных/линейных входа, 4 аналоговых выхода)

PDAN-4040-МА

Аудиоинтерфейс Ethernet Dante, AES67 (4 аналоговых входа, 2 цифровых выхода AES3

PDAN-4040-АЕ

Аудиоинтерфейс Ethernet Dante, AES67 (4 микрофонных/линейных входа, 2 цифровых выхода AES3)

PDAN-4040-МЕ

Аудиоинтерфейс Ethernet Dante, AES67 (2 цифровых входа AES3, 4 аналоговых выхода)

PDAN-4040-ЕА

Аудиоинтерфейс Ethernet Dante, AES67 (2 цифровых входа AES3, 2 цифровых выхода AES3)

PDAN-4040-ЕЕ

Расшифровка субмодулей: A - аналоговый, M - микрофонный, E - цифровой



На аудиовходы устройства PDAN-4040 в зависимости от конфигурации могут подавать­ся следующие сигналы:

  • балансный/небалансный аналоговый аудиосигнал с размахом до +18dBu;

  • цифровой аудиосигнал в формате AES3 с частотой 48кГц.

  • микрофонный сигнал (поддерживается независимое включение фантомного пи­тания и регулировка усиления на каждом микрофонном входе)

На аудио выходах в зависимости от конфигурации присутствуют аудиосигналы:

  • балансный/небалансный аналоговый аудиосигнал с размахом до +18dBu;

  • цифровой аудиосигнал в формате AES3 с частотой 48кГц.

Цифровые субмодули сигналов AES3 поддерживают режим передачи User Bits и Channel Status Bits (устройство совместимо с оборудованием служебной связи Riedel).

Устройство имеет электрическиий порт Ethernet (Dante P3) и один оптический порт (Dante P0). Наличие оптической линии передачи через отдельный SFP модуль позволя­ет распространять сеть Dante по оптическим линиям связи на большие расстояния. SFP модуль Ethernet в состав устройства не входит и заказывается отдельно.

Дополнительный электрический порт Ethernet используется для подключения к соб­ственному web-интерфейсу устройства и протоколу Ember+, с помощью которых можно осуществлять мониторинг и настройку внешних аудиоинтерфейсов (доступно в будущих версиях).

Питание PDAN-4040 осуществляется по технологии РсЕ или от внешнего источника +12В.

На лицевой панели находятся светодиоды, показывающие состояние устройства. На зад­ней панели установлены разъемы XLR для подключения к устройству внешних аудиосиг­налов, сетевые интерфейсы и разъем питания.

Устройство предназначено для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5°C до +40°С и относительной влажности воздуха до 80%.



Технические характеристики



Аналоговые входы (субмодуль PS-IN4-1364):

  • Симметричный, входное сопротивление - не менее 10к0м

  • Максимальный уровень входного сигнала (при КНИ не более 0,1%): 18дБ

  • Тип разъёма - DB44

Микрофонные входы (субмодуль PS-IN4-1363):

  • Симметричный, балансный

  • Тип разъема - DB44

  • Линейный режим: усиление 0dB, входное сопротивление - не менее 10к0м. Мак­симальный уровень входного сигнала (при КНИ не более 0,1%): 9дБ

  • Микрофонный режим:

    • Регулировка усиления +9dB..+60dB с шагом 3dB

    • Раздельное включения фантомного питания +48V

    • Максимальный уровень выходного сигнала (при входном сигнале -40дБ и КНИ не более 0,1%): 9дБ

Цифровые входы (субмодуль PS-IN2-1366):

  • С трансформаторной развязкой

  • Входное сопротивление - 1100м

  • Размах сигнала от 0,3В до 7В на нагрузке 1100м

  • Длина кабеля до 150м (рекомендованный AES кабель сопротивлением 1100м)

  • Частота дискретизации: 48кГц

  • Тип разъёма - DB44

Аналоговые выходы (субмодуль PS-OUT4-1365):

  • Симметричный, выходное сопротивление - не более 50Ом

  • Максимальный уровень выходного сигнала (при КНИ не более 0,1%): +18дБ

  • Тип разъёма - DB44

Цифровые выходы (субмодуль PS-OUT2-1367):

  • С трансформаторной развязкой

  • Выходное сопротивление - 110Ом

  • Размах сигнала от 2В до 3В при нагрузке 110Ом

  • Длина кабеля до 150м (рекомендованный AES кабель сопротивлением 110Ом)

  • Частота дискретизации: 48кГц

  • Тип разъёма - DB44

Сквозные характеристики:

  • Неравномерность АЧХ: в полосе частот 20Гц... 20кГц не более ±0,15дБ

  • Коэффициент нелинейных искажений + шум (суммарно):

    • на частоте 1кГц - не более 0,005%;

    • в полосе 20Гц... 20кГц - не более 0,01%.

Интерфейсы Ethernet:

  • RJ45 PoE P3 - Сеть Dante, 1000/100 Мбит/с, PoE

  • Порт SFP - Сеть Dante, 1000Мбит/с, SFP модуль поставляется отдельно (опти­ческий или элетрический)

Общие параметры:

  • Электропитание: 12В / PoE

  • Потребляемая мощность: не более 7Вт

  • Габариты: 295х135х42мм (ШхГхВ)

  • Масса: 1,5кг

Общее устройство и принцип действия



Входные аудиосигналы в аналоговом или цифровом формате поступают на входные модули АЦП или приемника AES соответственно и далее попадают на модуль формирования потока Dante Ethernet. Также на этом модуле принимаемые аудиопотоки из сети Dante Ethernet извлекаются и
выдаются на выходные модули, где преобразуются в аналоговый или цифровой вид. Кроме того, для мониторинга и управления различными параметрами подключаемых аудиосигналов в устройстве установлен процессор с собственным web-интерфейсом и поддержкой протокола Ember+ (доступно в будущих версиях).

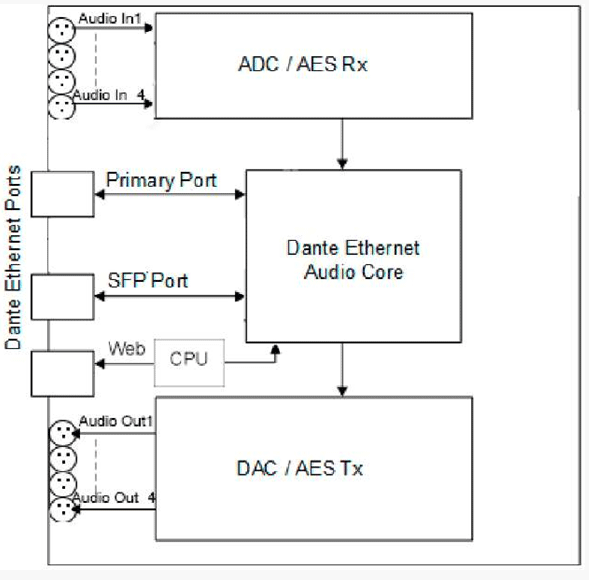

Структурная схема устройства PDAN-4040

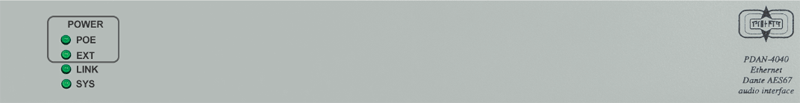

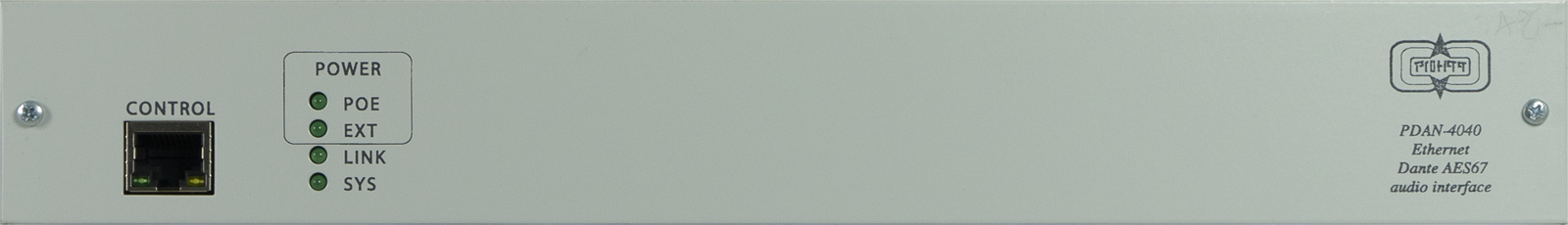

Вид спереди

На лицевой панели размещены светодиоды, отображающие состояние системы питания POWER:

  • POE - питание устройства осуществляется при помощи технологии PoE

  • EXT - питание на устройство подается через внешний адаптер + 12В

Также на лицевой панели расположены светодиоды LINK и SYS:

  • LINK - установлено подключение к сети Dante

  • SYS - модуль Dante загружен и готов к работе

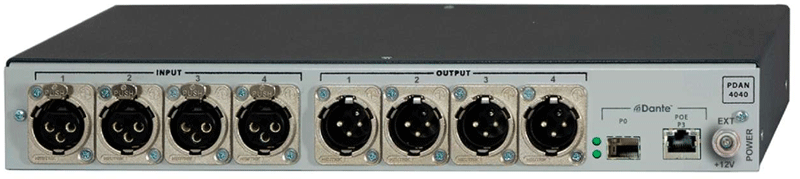

Вид сзади



На задней панели размещены входные и выходные аудиоразъемы XLR для подключения внешних аудиосигналов: 4 входных и 4 выходных, Ethernet (PoE+) и оптические интерфей­сы сети Dante, а также разъем для подключения внешнего адаптера питания + 12В.



Конструктивное исполнение



Конструктивно устройство выполнено в металлическом корпусе размерами 295х135х42 мм (ШхГхВ) и предназначено для установки на ровной горизонтальной поверхности внут­ри помещения. Использование монтажной планки 1U PM-021 дает возможность крепле­ния корпуса к стойке.

В корпусе размещается основная плата с аудио субмодулями, модуль Dante и плата PoE. На лицевой панели находятся светодиоды, показывающие состояние устройства. На задней панели установлены разъемы XLR для подключения к устройству внешних аудиосигналов, сетевые интерфейсы и разъем питания



Коммутация аудиосигналов



Коммутация аудиосигналов и настройка сети Dante доступна через ПО Dante Controller. Подробный документ, описывающий управление устройствами Dante компании Профитт, называется "Устройства с поддержкой технологии Dante. Управление и использование". Скачать его можно, перейдя по ссылке http://www.profitt.ru/RUSSIAN/profitt_dante_manual.pdf. Также коммутацию сигналов и другие настройки можно осуществлять с по­мощью программного обеспечения Audio Grid Controller фирмы Audiocom, доступного для скачивания по ссылке http://www.audiocom.cn/Download.

Dante Controller - это свободное программное обеспечение, которое является основным для настройки и работы с сетями Dante. Dante Controller позволяет обнаружить все устрой­ства Dante в сети вне зависимости от производителя. С помощью данного программного обеспечения можно:

  • независимо коммутировать все аудиосигналы в сети Dante;

  • настраивать источник синхронизации;

  • настраивать частоту дискретизации и модуляцию PCM;

  • настраивать параметры задержки;

  • производить мониторинг параметров синхронизации и задержки;

  • изменять сетевые настройки;

  • включать/выключать режим AES67;

  • изменять имена устройств и каждого из каналов;

  • просматривать журнал событий.

Аудиоинтерфейс PDAN-4040 видится в Dante Controller, как матрица 4х4. На рисунке приведен пример отображения устройства PDAN-4040-AA. В данной модификации доступны 4 линейных аудиовхода и 4 линейных аудиовыхода. Для удобства проверки и настройки устройства в данном примере все входы и выходы скоммутированы между собой.

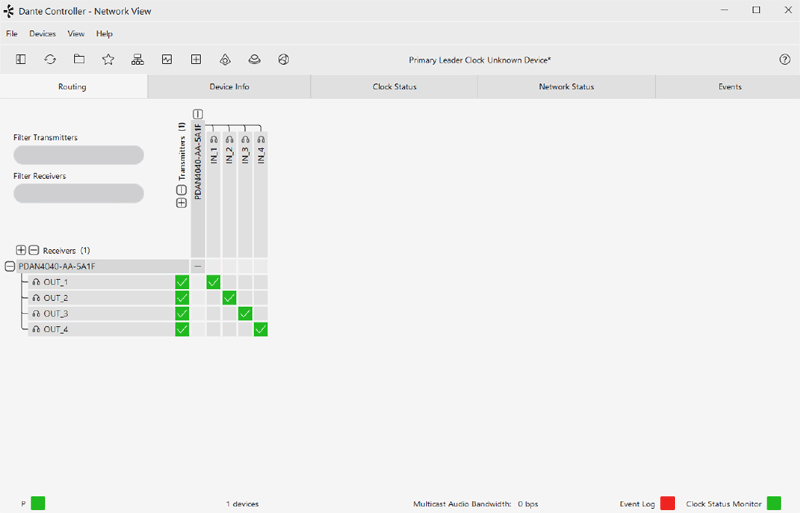

Отображение PDAN-4040-AA в Dante Controller
