Главная > Ввод(вывод) звука в(из) SDI > PEMB-7108
Блоки серии PEMB-7108 предназначены для ввода четырёх каналов звука и данных RS-232 в цифровой поток HD/SD SDI. Входной и выходной аудиосигнал может быть в аналоговом, цифровом AES/EBU либо в комбинации форматов. В зависимости от модификации это может быть:
В блоке есть дополнительный выход HDMI мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый). Скорость передачи данных RS232 – до 150 kBit/s. При отсутствии входного видеосигнала и включении генератора цветных полос (BARS) сохраняется прохождение аудио и данных. Блоки ввода звука серии PEMB-7108 входят в модульную систему "PROFLEX". Блоки построены на модулях "PROFLEX” и размещаются в корпусах 1U или 3U этой системы. Каждый из них занимает один слот в корпусах “PROFLEX”. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально. Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст.
Возможности блоков ввода звука Серии PEMB-7108:
Технические данные и характеристики
Вход видео – HD / SD SDI :
Вход аналогового звукового сигнала:
Выход электрический цифровой:
Вход цифрового звукового сигнала AES / EBU :
Выход электрический цифровой:
Выход HDMI с наложенным графическим индикатором :
Диапазон рабочих температур: от 5 до 45°С. Время непрерывной работы: 24 часа. Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм. Масса: не более 0,4 кг.
Общее устройство и принцип действия
Оптический передатчик Серии PEMB-7108 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.
Структурная схема блоков серии PEMB-7108 Входной SDI сигнал проходит автоматический корректор кабеля и далее поступает на SDI декодер, где преобразуется в 10-разрядный поток 4:2:2, и далее поступает на видео/аудио процессор. В видео/аудио процессоре производится вложение звука и данных RS 232. В зависимости от модели аудиосигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES / EBU (индекс “ЕE ”) форматах, так и в комбинации этих форматов (индекс “АE ”). Передатчик имеет мониторный выход HDMI с наложенным на изображение графическим 4-канальным индикатором уровня вложенного звука для контроля сигнала. SDI сигнал с вложенным звуком поступает на задний модуль устройства и через буферы поступает на выходные BNC разъёмы.
Внешние разъёмы оптических передатчиков Серии PEMB-7108
Управление и индикация

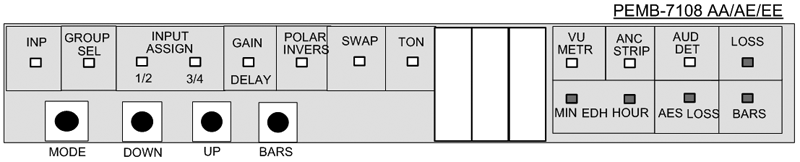

Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью блока ввода звука
Выбор возможных режимов осуществляется кнопкой MODE , а их изменение – кнопками UP и DOWN . В блоке возможны следующие режимы управления:
В блоке предусмотрены следующие индикаторы:
Конфигурация блока ввода звука серии РЕМВ-7108
Выбор режима работы по входу, стандарта входного сигнала. - Кнопкой MODE войти в режим INP . - Кнопками UP и DOWN по показаниям цифрового индикатора произвести требуемую установку режима:
A##
–
режим автоматического определения
стандарта входного сигнала. A62 – входной сигнал стандартного разрешения 625i/50. A52 – входной сигнал стандартного разрешения 525i/60. A80 – входной сигнал высокого разрешения 1080i/50 либо 1080p/25 A80. – входной сигнал высокого разрешения 1080i/60 либо 1080i/59. 94 либо 1080p/30 либо 1080p/29. 97 A72 – входной сигнал высокого разрешения 720p/50. A72. – входной сигнал высокого разрешения 720p/60 либо 720p/59. 94 . 625 – устройство работает только с сигналами стандартного разрешения 625i/50. 80I – устройство работает только с сигналами высокого разрешения 1080i/50. 720 – устройство работает только с сигналами высокого разрешения 720p/50. 525 – устройство работает только с сигналами стандартного разрешения 525i/ 59. 94. 80I. – устройство работает только с сигналами высокого разрешения 1080i/60. 720. – устройство работает только с сигналами высокого разрешения 720p/60. 80 P – устройство работает только с сигналами высокого разрешения 1080p/25. 80 P. – устройство работает только с сигналами высокого разрешения 1080p/30. 80.I. – устройство работает только с сигналами высокого разрешения 1080i/ 59. 94. 72.0. – устройство работает только с сигналами высокого разрешения 720p/ 59. 94. 80. P. – устройство работает только с сигналами высокого разрешения 1080p/29. 97.
Режим включения ГЦП (генератор цветных полос) Нажмите кнопку BARS. На выход включается генератор цветных полос в стандарте, выбранном в п.2.3.1. В этом режиме передатчик работает в автономном режиме и не требует подачи входного сигнала. Ввод внешнего звука и включение тон сигнала разрешается.
Выбор номера группы введения Пояснение. Входные аудио сигналы передаются в сигнале SDI в составе аудио групп. Существует четыре группы – с номерами 1, 2, 3, 4. В составе каждой группы передается две канальные пары (4 канала). - Кнопкой MODE войти в режим GROUP SEL.
- Кнопками
UP и
DOWN по
показаниям цифрового индикатора ввести номер группы ВНИМАНИЕ! В случае если во входном сигнале SDI уже присутствует введённый звук, то выбор будет возможен только среди оставшихся групп. То есть, если, например, во входном сигнале присутствует звук в 1-ой группе, то возможно введение только во 2-ую, 3-ью, 4-ую. Рекомендуется вводить звук в следующую по номеру группы, то есть в нашем случае во 2-ую (на индикаторе 2). Если же при первоначальной конфигурации мы ввели звук в 1-ую, а потом по каким-то причинам во входном сигнале появился введённый звук также в 1-ой группе, то возникает конфликт и в режиме GROUP на цифровом индикаторе вместо цифры 1 появляется надпись nA1 (not available 1), то есть невозможен ввод в первую группу). Введение звука в нашем блоке прекращается и на выход проходит входной сигнал. В этом случае требуется либо выбрать другую группу введения (на индикаторе присутствует только цифра, соответствующая номеру вводимой группы и отсутствуют буквы nA), либо войти в режим ANC STRIP и кнопками UP и DOWN удалить любую одну либо все группы из внедрённых звукоданных входного сигнала .
Режим выбора каналов для введения в канальные пары 1/2 и 3/4. На входном физическом разъеме присутствуют контакты для подключения двух стерео пар или двух AES сигналов. Первая стереопара или AES сигнал назван каналом A, левый канал назван каналом 1, а правый, соответственно, 2. Таким образом первая стереопара обозначается A1/2, соответственно, вторая обозначается B1/2. Одна группа внедрения содержит четыре канала, которые объединены в две канальные пары (первый и второй канал составляют первую пару 1/2, третий и четвёртый – вторую 3/4). - Кнопкой MODE входим в режим ASSIGN 1/2.
- Кнопками
UP
и DOWN
начинаем выбирать входной физический источник,
который будет передоваться канальной паре 1/2. На индикаторе появятся
буквы и цифры которые соответствуют входному источнику. Возможны следующие
варианты:
Пример:
Существует возможность ввести в каждую вводимую канальную пару стереопар из любой выбранной аудио группы входного SDI сигнала (режим доступен только в случае наличия вложенного аудио во входном SDI сигнале).
Во входном сигнале звук может быть в четырех аудио группах с номерами 1,2,3,4. Кнопками UP и DOWN начинаем выбирать канальную пару из входного сигнала SDI для ввода в выходной SDI. Возможны следующие варианты: 112,121,134,143,212,221,234,243,312,321,334,343,412,421,434,443.
Пример:
- Кнопкой MODE входим в режим ASSIGN 3/4. - Кнопками UP и DOWN аналогично вышеописанному выбираем входной физический источник или канальную пару из входного сигнала SDI, которые будут передаваться в канальной паре 3/4. Мигание первой цифры, соответствующей номеру группы. означает, что во входном сигнале SDI отсутствует аудио группа с данным номером. В этом случае будет вводится сигнал ²тишины².
Структурная схема выбора каналов
Режим регулировки усиления. Режим регулировки задержки введенного звука. - Кнопкой MODE войти в режим GAIN/DELAY. - Кнопками UP и DOWN производится регулировка усиления +/- 6dB в первой канальной паре 1/2 . На индикаторе A#.# , где #.# - значение усиления в dB. При отрицательном значении усиления загорается точка после первой буквы. - Нажать повторно кнопку MODE. На индикаторе B#.# . - Кнопками UP и DOWN произвести регулировку усиления +/- 6dB во второй канальной паре 3/4 . Одновременное нажатие на кнопки UP и DOWN устанавливает номинальное усиление 0 дБ и точка гаснет. - Нажать повторно кнопку MODE. На индикаторе появятся три цифры # # #, значение которых указывает на вносимую задержку звука, введенного в выходной SDI сигнал (000…128): 000…….звук в устройстве не задерживается; 128……задержка звука 128 ms (максимум). - Кнопками UP и DOWN установить требуемую задержку звука (шаг 1 ms).
Режим инвертирования полярности - Кнопкой MODE входим в режим POLAR INVERS. На индикаторе 1OF (в первом введенном канале инвертирование не производится).
- Кнопками
UP и
DOWN
производим включение/выключение инверсии. - Повторным нажатием на кнопку MODE выбираем внедрённый канал, в котором требуется произвести инверсию. - Кнопками UP и DOWN производим включение/выключение инверсии.
Режим обмена левый/ правый (1/ 2) - Кнопкой MODE входим в режим SWAP . На индикаторе A1/2 ( обмен производится в первой внедрённой канальной паре). - Кнопкой UP производим обмен. - Повторным нажатием на кнопку MODE выбираем вторую внедрённую канальную пару. На индикаторе B1/2 ( обмен производится во второй внедрённой канальной паре). - Кнопкой UP производим обмен.
Режим включения тест-сигнала «1 кГц» - Кнопкой MODE войти в режим TON.
- Кнопками
UP и
DOWN по
показаниям цифрового индикатора включить тон в требуемом канале. OFF – тон выключен во всех каналах; On – тон включен во всех каналах; O1,02,12,03,04,34 – тон включается в соответствующих каналах.
Режим управления измерителем уровня вложенного звука (VU METR) Кнопкой MODE войти в режим METR . 1.Установка положения измерителем уровня по горизонтали. Кнопками UP и DOWN на HDMI выходе изменить положение измерителя уровня вдоль строки по горизонтали. 2. Включение и отключение отображения VU измерителя на HDMI выходе.
Нажать
кнопку
MODE
и удерживая ее, одновременно нажать кнопку UP. Измеритель уровня
удаляется из изображения. Повторное нажатие на кнопку UP накладывает
измеритель на изображение 3. Выбор типа шкалы VU измерителя. Возможные варианты: DBFS – выравнивание по EBU, то есть ØDBFS соответствует +18 dBU. DBU – квази-аналоговая, то есть Ø dBU соответствует 0,775Vrms . Нажать кнопку MODE и удерживая ее, одновременно нажимать кнопку DOWN.
При каждом нажатии происходит изменение типа шкалы
4. Выбор номинального уровня звука для VU измерителя. Повторно нажать кнопку MODE. На трехзначном индикаторе загорится точка и отобразится значение номинального уровня звука VU измерителя (по умолчанию 0 для шкалы типа DBU и -3 для шкалы типа DBFS). Отображаемое значение соответствует типу шкалы, выбранной в предыдущем пункте. Кнопками UP и DOWN выбрать значение номинального уровня, при превышении которого цвет индикатора становиться красным. Возможные варианты для шкалы типа DBFS: 0, -1,-2,-3,-4,-5,-6,-7,-8,-9,-10,-12,-14,-16,-18,-20,-22,-24,-26,-30 DBFS Возможные варианты для шкалы типа DBU: +9, +8, +7, +6, +5, +4, +3, +2, +1, +0, -1,-2,-3,-4,-5,-6,-8,-10,-12,-14,-16 DBU
Режим удаления внедрённых звукоданных Для избежания конфликтов в случае появления во входном сигнале SDI внедрённых звукоданных можно воспользоваться этим режимом. - Кнопкой MODE войти в режим ANC STRIP. - Кнопкой UP и DOWN произвести удаление требуемых входных внедрённых звукоданных. Возможны следующие режимы, отображаемые на двухзначном индикаторе: ANC STRIP OF – входные звукоданные проходят на выход без изменений; ANC STRIP On – входные звукоданные полностью удаляются; ANC STRIP AU# (AUTO) – из входного SDI автоматически удаляется аудио группа с номером, который выбран в режиме GROUP SEL (см. п.2.3.2) и замещается звуком, вводимым в данном блоке. На индикаторе отображается буква A и номер аудио группы, которая будет удалена из входного сигнала( возможные варианты AU1, AU2, AU3, AU4) ANC STRIP 1 – входные звукоданные удаляются только в группе с номером 1; ANC STRIP 2 – входные звукоданные удаляются только в группе с номером 2; ANC STRIP 3 – входные звукоданные удаляются только в группе с номером 3; ANC STRIP 4 – входные звукоданные удаляются только в группе с номером 4.
Управление от ПЭВМ
Устройства “ PROFLEX ” могут управляться от ПЭВМ. Мониторинг устройств модульной системы “ PROFLEX ” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе ( устанавливается по заказу ), с использованием соответствующего программного обеспечения
|
