Пульт управления дистанционный PERP-4116M предназначен для организации удаленного терминала управления различными устройствами, работающими в составе модульной системы PROFLEX, PROFNEXT или PROFLINK по сети Ethernet.

ПУ обеспечивает передачу команд пользователя с клавиатуры и отображение со­стояния цепи управления на кнопках с цветовой индикацией.

Общие технические характеристики

Протокол обмена

Обмен ПУ с устройством осуществляется с использованием: на транспортном уровне - протокола UDP, на пользовательском уровне - «Протокол обмена c мо­дульной системой «PROFLEX» по сети ETHERNET (версия 2.3)», разработанного ООО «ПРОФИТТ».

Устройство и работа

На лицевой панели ПУ расположены 10 (рис. 1) или 5 (рис. 2) кнопок со свето­диодной подсветкой. Количество активных кнопок и внешний вид лицевой панели пульта зависит от устройства, которым он управляет. Настройка пульта и выбор устройства для управления осуществляется с помощью WEB интерфейса пульта.

При нажатии на кнопку в управляемое устройство передаётся команда, код ко­торой зависит от выбранного устройства и содержится в соответствующем файле настройки, который имеется в ПУ. В ответ пульт управления принимает данные с информацией о состоянии устройства и осуществяет подсветку кнопок, в соответ­ствии с указаниями из файла настройки. Подробное описание работы ПУ с конкрет­ным утсройством представлено в техническом описании на данное устройство.

Конструктивное исполнение

Конструктивно устройство выполнено в металлическом корпусе, размером 44х482х120 мм (1U), с элементами крепления для установки в стандартные стой­ки или шкафы шириной 19". Внешний вид пульта управления дистанционного PERP-4116M, в зависимости от модификации, представлен на рис. 1, 2 и 3.

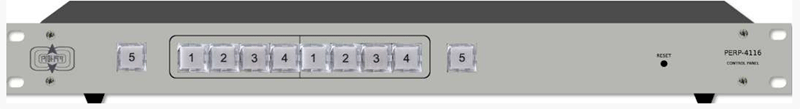

Рис. 1. PERP-4116M. Вид спереди

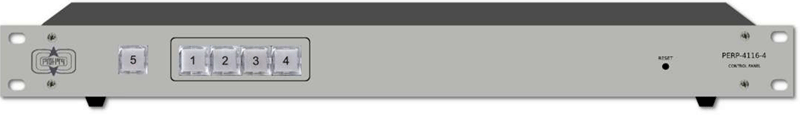

Рис. 2. PERP-4116M-4. Вид спереди


Рис. 3. PERP-4116M. Вид сзади


Основные настройки

Для совместной работы ПУ с конкретным устройством, необходимо выбарть его тип и для подключения по сети Ethernet задать сетевые параметры модульной си­стемы, в которой он установлен. Настройка этих параметров осуществляется с по­мощью встроенного WEB интерфейса.

Для выполнения успешного подключения к web-серверу ПУ необходимо удосто­вериться, что персональный компьютер имеет верные настройки сети Ethernet. При этом следует проконтролировать беспрепятственное прохождение TCP/IP-пакетов от локального компьютера до ПУ через сеть.

Подключитесь к встроенному web-серверу пульта управления. Для этого на ком­пьютере в адресной строке web-браузера наберите IP-адрес ПУ. В случае успеш­ного подключения будет выведена страница с основными параметрами устройства («Мат»).

Секция «Config»:

•  IP-адрес модульной системы, где установлено устройство, которым дол­жен управлять данный пульт («Modular System Address»),

•  номер слота модульной системы (1... 16), в котором установлено устрой­ство («Slot Number»),

•  выбор типа устройства, которым должен управлять пульт («Module Type»),

•  отображение состояния наличия указанного устройства в выбранном слоте модульной системы с установленным IP-адресом. Если устройство обнаружено и получена его таблица состояния, то в этой строке на зеле­ном фоне будет выведено сообщение "Connected", в противном случае в этой строке на красном фоне будет выведено сообщение "No Connected" («State»).

System Information

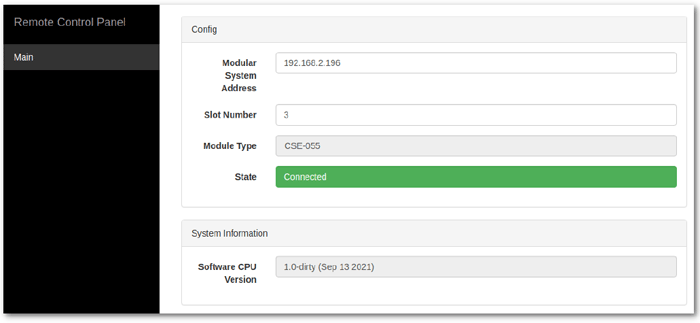

 Web-интерфейс устройства

Секция «System Information»:

• версия программного обеспечения центрального процессора ПУ («Software CPU Version»).
