Оптические системы управления удаленными камерами
> PFC-03/PFB-04
|
Устройства камерного оптического канала для двунаправленной передачи 3G/HD/SD SDI,
двух микрофонных аудио каналов и удаленного управления роботизированными PTZ камерами
Серия PFC-03 /PFB-04
|
Устройства серий PFC-03/PFB-04
позволяют организовать волоконно-оптический камерный канал для связи
удаленной PTZ камеры с базовой станцией, с
возможностью управления роботизированными объектами с помощью одного
(двух) фиберов.
|
Возможности системы
-
Двунаправленная передача 3G/HD
SDI/SD
SDI
-
Два аудио
входа, микрофонные или линейные
-
Выбор типа
аудио входов определяется контактами на разъеме
AUDIO IN
-
Микрофонных
входы с возможностью раздельного включения фантомного питания
-
Раздельная
регулировка усиления микрофона и включения фантомного питания
производится дистанционно на стороне Базовой Станции
-
Линейные
аналоговые выходы на
BS
-
Порт
двусторонней передачи данных со скоростью до 115200 Бод
-
RS-232,
RS-422,
RS-485,
RS-485/2WIRE
-
Выбор
типа интерфейса определяется контактами на разъеме
DATA
-
100/1000
Ethernet
линия со встроенным
двухпортовым свичем
-
Одно или
двух-фиберное исполнение. Разъемы
LC,ST
или другие по согласованию
-
Оптический
бюджет до 23
dB
-
Питание
DC
10,5…17
V,
max
4.0W либо по PoE (потребитель), class 0, 15W
-
Возможность
крепления
V-Mount
Размеры корпусов
|
 |
В зависимости от числа
волокон, оптического бюджета и наличия
Ethernet
интерфейса существуют следующие пары
устройств, приведенные в Табл.1. Между собой они соединяются посредством
оптического волокна.
Камерный адаптер PFC-03 питается от внешнего источника питания или PoE ( class 0, 15W).
Базовый блок PFB-04 питается от внешнего источника питания или PoE ( class 0, 15W).
Табл.1
(
|
1GbE |
Fiber |
Budget,
dBm* |
Connector
Type |
Camera Adapter
PFC-03 |
Base Station
PFB-04 |
Tx,
dBm |
Rx,
dBm |
Func |
|
Yes |
1 |
15 |
LC (ST) |
PFC-03-E-1F--LC(ST)-15 |
PFB-04-E-1F- LC(ST)-15 |
0..-5 |
-3..-20 |
Рис.1 |
|
Yes |
1 |
23 |
LC (ST) |
PFC-03-E-1F--LC(ST)-23 |
PFB-04-E-1F- LC(ST)-23 |
+3..-2 |
-9..-27 |
Рис.1 |
|
- |
1 |
15 |
LC (ST) |
PFC-03-1F-15- LC(ST)-15 |
PFB-04-1F-
LC(ST)-15 |
0..-5 |
-3..-20 |
Рис.3 |
|
- |
1 |
23 |
LC (ST) |
PFC-03-1F-15- LC(ST)-23 |
PFB-04-1F-
LC(ST)-23 |
+3..-2 |
-9..-27 |
Рис.3 |
|
Yes |
2 |
15 |
LC |
PFC-03-E-2F-LC)-15 |
PFB-04-E-2F- LC)-15 |
0..-5 |
-3..-20 |
Рис.2 |
|
Yes |
2 |
23 |
LC |
PFC-03-E-2F-LC)-23 |
PFB-04-E-2F- LC)-15 |
0..-5 |
-9..-27 |
Рис.2 |
LC
(ST)
– тип оптического разъема: либо
LC/UPC
(индекс “LC”),
либо ST/UPC
(индекс “ST”).
* – возможен вариант с оптическим
бюджетом 23
dBm.
* – если входная оптическая
мощность больше максимально допустимого значения, следует установить требуемый
аттенюатор.
Функциональность
устройств серии
PFC-03/PFB-04.
Адаптеры серии
PFC-03/
PFB-04
работают в паре и организуют
двунаправленную передачу 3G/HD/SD
SDI по одному или двум волокнам (“1F”
или “2F”).
Интерфейсы – Ethernet,
RS232/RS422/RS485.
Ниже представлены схемы, отображающие
функциональное решение устройств:
Рис.1 - Двухсторонний
SDI,
микрофоны, управление,
Ethernet, одно волокно
Рис.2 - Двухсторонний SDI,
микрофоны, управление, Ethernet, два волокна
Рис.3 - Двухсторонний
SDI,
микрофоны, управление, одно волокно
Структурные схемы
Двунаправленный
SDI,
микрофоны, управление
PTZ,
линия
Ethernet.

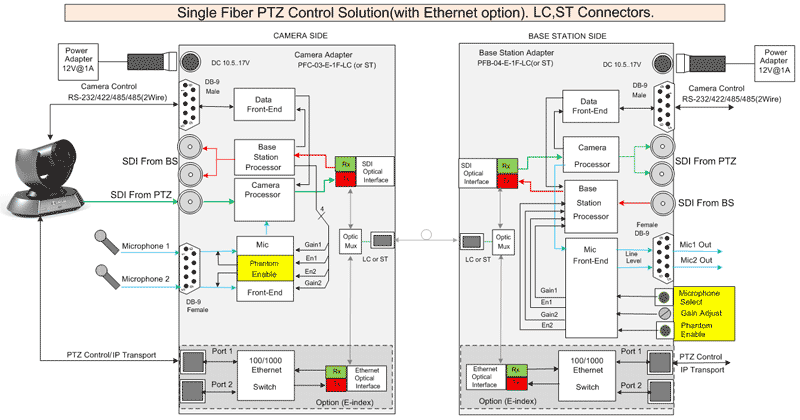

Рис.1. Одноволоконное решение
Двунаправленный
SDI,
микрофоны, управление
PTZ.
Рис.2. Двухволоконное решение.
Рис.3. Одноволоконное решение
Применение

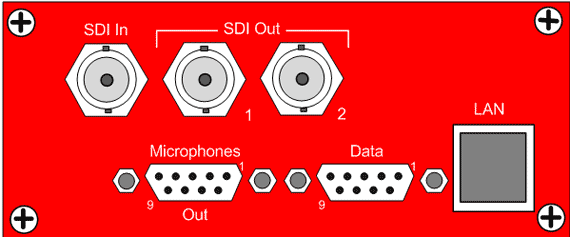

Схема применения
камерного
PTZ
канала с внешним видом
панелей
PFC-03/PFB-04
приведена на рисунке ниже.
Канал управления
PTZ
камерой.
В зависимости от типа
RCP
и камеры управление возможно:
1. Через
RS-422/232
интерфейс. В этом случае подключение
RCP-PFB,
PFC-Камера
осуществляется через переходной кабель
HIROSI-DB9
(может быть поставлен ПРОФИТТ).
2. Через 100/1000
Ethernet
интерфейс. В устройствах
PFC-03/PFB-04
есть встроенный двухпортовый
Ethernet
свич. На стороне Базовой Станции один порт может быть использован для
управления, а второй для транспортного потока от камеры.
Внешние Микрофоны.
Удаленное управление микрофонным усилением.
У камерного адаптера
PFC-03
имеется два микрофонных или линейных (программируются распайкой аудио разъема)
входа. В микрофонном режиме работы включение фантомного питания «+48В» и
регулировка усиления осуществляются дистанционно с Базовой Станции, раздельно
для каждого из микрофонов.
Распиновка
разъемов
“Microphones In”, “Microphones Out”, “Data”.
Камерный адаптер серии

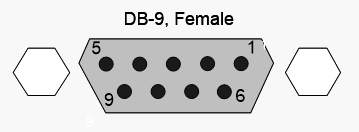

PFC-03. Разъем “Microphones
In” (DB-9,
Розетка).
Базовая станция серии
PFB-04. Разъем “Microphones
Out” (DB-9, Розетка).
Табл. 2
|
Вид на
заднюю панель. |
Microphone In
PFC-03 |
Microphone Out
PFB-04 |
DB-9F |
|
Mic.
1 - |
Out
1- |
1 |
|
Mic.
1 +, GND |
Out
1+ |
2 |
|
GND |
GND |
6 |
|
Mic.
2 -- |
Out
2- |
7 |
|
Mic.
2 +, GND |
Out
2+ |
8 |
|
GND |
|
3,4 |
|
Mic/Line*(см.Табл.2a) |
- |
9 |
Табл. 2a
|
Микрофонные входы |
Соединить контакт 9 с контактом 4 (GND). |
|
Линейные входы |
Оставить контакт 9 неподключенным. |
Выбор типа аудио входа:
-
Line
(линейный)……….. контакт 9
свободен
-
Mic
(микрофонный)…… контакт 9
соединить с контактом 4 (GND.)
Камерный адаптер серии
PFC-03.
Базовая станция серии
PFB-04.

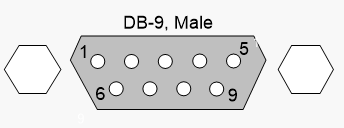

Разъем
Data
(DB-9,
Вилка).
Вид на заднюю панельль
. Требуемый интерфейс определяется контактами 9 и 6 в соотв.
с Табл.3
Табл.3
|
PIN |
2 |
7 |
1,4,5 |
3 |
8 |
9,(connect
to)
RS1_232/422sel |
6,(connect
to)
RS1_485(2w) |
|
RS-232 |
RX |
NC |
GND |
TX |
NC |
NC |
NC |
|
RS-422/485 |
-RX |
+RX |
GND |
-TXOUT |
+TXOUT |
5, GND |
NC |
|
RS-485/2W |
|
|
GND |
-D(B) |
+D(A) |
5, GND |
1, GND |
Индикация и Управление
|
Камерный Адаптер Серии
PFC-03 |
|
Тумблер
POWER.
Включение(выбор источника) питания
|
DC
(Подача питания на устройство )
OFF/PoE
(Выкл./PoE
) |
|
SDI
|
Наличие сигнала от камеры.
LED,
зеленый |
|
Link |
Наличие устойчивого канала связи с
BS,
зеленый |
|
tºC
Warning |
Температура внутри корпуса
SFP выше
70ºC,
желтый |
|
Rx Warning |
Мощность оптического сигнала на входе:
- менее минус 18
dBm (для
версии с бюджетом 15 dBm
)
- менее минус 25
dBm (для
версии с бюджетом 23 dBm
)
LED,
желтый. |
|
Rx Fault |
Отсутствие оптического сигнала или его
уровень ниже максимальной чувствительности приемника, красный. |
|
Power
Е |
Питание подано, значение всех внутренних
напряжений в норме, красный.. |
|
Базовая Станция Серии
PFB-04 |
|
Тумблер
POWER.
Включение(выбор источника) питания |
DC
(Подача питания на устройство )
OFF/PoE
(Выкл./PoE) |
|
Ch.
Select……….
Кнопка. |
1-ый или
2-ой. Выбор микрофона(1-ый или 2-ой), в котором будет производиться
подстройка (усиление/+48V)
c
соответствующими светодиодами.
Выбор канала производится кнопкой
Сh.
Sel
.
Медленное мигание светодиода
Сh.
Sel
. 1 или 2 означает, что этот канал
выбран и может быть произведена регулировка усиления и/или Вкл/Выкл. +48V.
Через 5 сек. после последнего действия
выбор не доступен и светодиоды перестают мигать. Для доступа к режиму
выбора канала требуется повторное нажатие на кнопку
Сh.
Sel. |
|
Сh.
Sel
. 1 и 2……Светодиоды |
Двухфункциональные.
- выбор канала (см. строку выше)
- величину усиления (см. строку ниже) |
|
Gain-,
Gain+…….
Кнопки.
Работают в канале, выбранном с помощью
кнопки
Ch.
Select.
|
Кнопки уменьшения (Gain-)
/ увеличения (Gain+)
усиления в выбранном канале.
Цвет и яркость свечения светодиодов
Сh.
Sel
. 1 и 2 указывают на величину
усиления.
- Зеленый тусклый, минимальное
усиление +23dBu.
- Красный яркий, максимальное
усиление +70dBu.
- При регулировке усиления цвет меняется от
зеленого до красного.
- Частое (зеленое или красное) мигание в
процессе регулировки усиления дошли до предельного значения |
|
+48V……………..
Кнопка.
Работает в канале, выбранном с помощью
кнопки
Ch.
Select. |
Включение фантомного питания +48V
на выбранном микрофоне со светодиодным
индикатором. При включении фантомного питания зажигается красный
светодиод. |
|
SDI
|
Наличие сигнала
SDI на
электрическом входе.
LED,
зеленый |
|
Link |
Наличие устойчивого канала связи с
CA,
зеленый |
|
tºC
Warning |
Температура внутри корпуса
SFP выше
70ºC,желтый |
|
Rx Warning |
Мощность оптического сигнала на входе:
- менее минус 18
dBm (для
версии с бюджетом 15 dBm
)
- менее минус 25
dBm (для
версии с бюджетом 23 dBm
)
LED,
желтый. |
|
Rx Fault |
Отсутствие оптического сигнала или его
уровень ниже максимальной чувствительности приемника, красный. |
|
Power
Е |
Питание подано, значение всех внутренних
напряжений
в норме, красный |
Система питания Адаптеров серии PFC-03, PFB-04
Камерный и Базовый адаптеры соединяются с помощью
оптического волокна, поэтому имеют раздельные системы питания.
Питание Камерных Адаптеров серии PFC-03.
Адаптеры серии PFC-03
питаются:
- от внешнего адаптера, входящего в комплект поставки 12V
DC@ 1A
- либо от другого источника с напряжением (10.5 …17)
V DC@ 0.5A min.
- от источника PoE
Включение DC источника
осуществляется тумблером в положение DC.
При питании от источника PoE
тумблер следует переключить в положение PoE.
Питание Базовых Станций серии PFB-04.
Базовые Станции серии PFB-04
питаются:
- от внешнего адаптера, входящего в комплект поставки 12V
DC@ 1A
- от внешнего блока питания PBX-PMX0114,
12V DC@ 5A (питает до 8-ми
PFC-04)
- либо от другого источника с напряжением (10.5 …17)
V DC@ 0.5A min.
- от источника PoE
Включение DC источника
осуществляется тумблером в положение DC.
При питании от источника PoE
тумблер следует переключить в положение PoE.
Резервирование питания для серии PFB-04
(см. Рис.4).
Основной и резервный блоки питания типа
PBX-PMX0114 работают на общую нагрузку
(PBX-DP-8). При выходе из
строя одного из них происходит автоматический переход на другой, не вызывая
подрыва сигналов в прямом эфире.
PBX-PMX0114
Вход…… AC 110..242V
Выход …. DC 12V@
5A

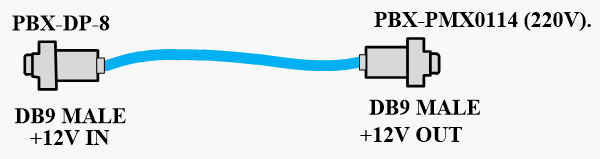

Блоки питания PBX-PMX0114
и распределитель напряжения PBX-DP-8
соединяются кабелем DB9M-DB9M-0.5
(включен в комплект поставки PBX-DP-8
(см. Рис.5).
PBX-DP-8
Вход……… DC 12..17V
Выход …... 8 портов, DC 12V…17V@
2A на порт

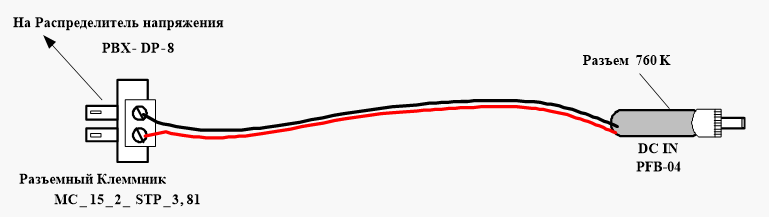

Распределитель напряжения
PBX-DP-8
выдает напряжение +12 В (после резерватора) на 8 портов. Каждый порт соединяется
с входом POWER DC IN
Базовой Станции PFB-04
(кабель 760K-KL2-0.5
(см. Рис.6). Кабель заказывается отдельной позицией по числу подключаемых
блоков.
Рис.4. Резервирование
питания на Базовой Станции для серий PFB-04-1F,
PFB-04-2F.
Рис.5. Кабель DB9M-DB9M-0,5.
Включен в комплект поставки PBX-DP-8
(2 шт.)
Рис.6. Кабель 760K-KL2-0.5.
Заказывается отдельной позицией по числу подключаемых
блоков.
Технические характеристики
Вход SDI IN
|
Поддерживаемые стандарты |
SMPTE 424M/ SMPTE
425M
(3G
Level A 4:2:2):
1080p/50;
1080p/59. 94;
1080p/60.
SMPTE 292M (HD
SDI) :
1080i/50;
1080i/59. 94;
1080i/60;
1080p/23.98;
1080p/24;
1080p/25;
1080p/29. 97;
1080p/30;
720p/50 ;
720p/59.
94;
720p/60.
SMPTE 259M
(SDI):
625i/50;
525i/59.94. |
|
Поддерживаемые аудио группы в сигнале
SDI |
SDI embed,
Group
1, 2. Группы 3,4 удаляются. |
|
Разъемы |
BNC |
|
Входное сопротивление |
75 Ом |
|
Автоматическая коррекция кабеля по входу:
3G
HD
SD |
до 100 м (для кабеля 1694A
или аналогичного)
до 150
м
до
300 м |
Входы Аудио (только для Камерного Адаптера
PFC-03)
|
Разъём |
DB-9F
(гнездо) |
|
Количество входов, тип |
Два, микрофонные или линейные |
|
Тип входа |
Вход симметричный, балансный |
|
Квантование |
24 разряда, 48 кГц |
|
Линейный режим |
|
Входное сопротивление (линейный режим) |
не менее 10 кОм |
|
Гармонические искажения + шум |
не более 0,027% |
|
Неравномерность АЧХ в полосе 20Hz…20kHz |
не более +/– 0,15 дБ |
|
Микрофонный режим |
|
Регулировка усиления
GAIN по
каждому входу |
+23
dBu …+70
dBu,
удаленно от Базовой станции |
|
Раздельное включение фантомного питания |
Да, +48V,
удаленно от Базовой станции |
Выход аналогового звукового сигнала (только для
Базовой Станции PFB-04)
|
Разъём |
DB-9F
(female) |
|
Выходное сопротивление |
<50 Ом |
|
Вид выхода,уровень |
Симметричный, линейный |
|
Число аудио каналов |
Два |
|
Нелинейные искажения + шум |
не более 0,015% |
|
Максимальный уровень сигнала по выходу |
+9дБ |
Выход SDI OUT
|
Количество выходов |
2 |
|
Разъёмы |
BNC |
|
Выходное сопротивление |
75 Ом |
|
Стандарт |
соответствует стандарту сигнала от
BS |
|
Выходное затухание несогласованности |
не менее 10дБ до 3ГГц |
|
Размах |
800мВ±10% |
|
Джиттер |
менее 0.2UI (единичного интервала) |
Передача Данных
|
Тип интерфейса определяется контактами
на разъеме
DB-9
(
Male) |
RS-232, RS-422, RS-485, RS-485/2WIRE,
разъем
DB-9 (Male) |
|
Скорость |
115200
Бод максимум |
100/1000 Ethernet транспорт
|
Стандарт |
IEEE 802.3i 10 Base-T,
IEEE 802.3u 100
Base-T,
IEEE 802.3ab 1000 Base-TX |
|
Разъём |
RJ-45,
двух портовый коммутатор (switch) |
|
Кабель |
UTP
кабель 5-ой категории, max
100м |
|
Питание по
PoE(потребитель) |
Да,
Class 0, 15W |
Оптический входы/выходы
|
Разъем |
LC/UPC, ST/UPC |
|
Волокно |
Одномодовое |
|
Число волокон |
Одно или два, в соответствии с Табл.1 |
|
Оптический бюджет |
28 dB или 15 dB,
в соответствии с Табл.1 |
|
Входная оптическая мощность
-
бюджет 15 dBm
- бюджет 23
dBm |
-3…-20 dBm
-9…-27
dBm |
|
Выходная оптическая мощность
- бюджет 15
dBm
- бюджет 23dBm |
0…-5
dBm
+3…-2
dBm |
|
Максимальное расстояние (типичное) |
80 км или 50 км соответственно |
Питание
|
Вход
DC либо
PoE(выбор
на лицевой панели, переключатель) |
DC…10.5V…17V,
с защитой от перенапряжения и обратной полярности питания
PoE….,
Class
0, 15W |
|
Потребляемая мощность |
Не более
4
Вт |
Диапазон рабочих температур окружающей среды: от -25
до 45°С.
Время непрерывной работы: 24 часа.
Габаритные размеры: 100 х100х44 мм (ШхДхВ).
Масса: не более 1 кг.
Конструктивное исполнение
Конструктивно устройства PFC-03 и
PFB-04 выполнены в малогабаритных автономных корпусах
с размерами 100х100 х44 мм.
В состав устройств входит выносной адаптер питания 12V@1A.
|
