Главная >  Преобразователи аудио <=> IP  PN-AID-081



Аудио интерфейсы Ethernet (AES67, Dante)
PN-AID-081





Преобразователь в IP предназначен для подключения аналоговых или цифровых (AES/EBU) аудиосигналов к локальным сетям передачи Ethernet по протоколу Dante или стандарту AES67, а также для коммутации аудиосигналов в сети.

Преобразователь обеспечивает передачу по сети до 8x8 каналов звука, 8 входных кана лов и 8 выходных каналов. Тип аудиосигналов (“хххх”) для входов и выходов выбирается пользователем в шифре устройства независимо друг от друга. Первая пара “хх” определяет входные сигналы, а вторая пара “хх” – выходные («А» указывает на 4 аналоговых аудиосигнала; «Е» указывает на 2 цифровых сигнала формата AES). Дополнительный Ethernet порт обеспечивает подключение к резервной (Redundant) сети передачи аудио, а также может использоваться для каскадирования устройств (Switched).

Преобразователь в IP предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5∘C до +40∘С и относительной влажности воздуха до 80%. Аппаратура работает в составе модульной системы «PROFNEXT».



 Функциональные возможности



На аудио входы устройства преобразователя PNAID081xxxx в зависимости от конфигурации могут подаваться следующие сигналы:

  • балансный/небалансный аналоговый аудиосигнал с размахом до +18dBu;

  • цифровой аудиосигнал в формате AES/EBU с частотой 48 кГц.

На аудио выходах в зависимости от конфигурации присутствуют аудиосигналы:

  • балансный/небалансный аналоговый аудиосигнал с размахом до +18dBu;

  • цифровой аудиосигнал в формате AES/EBU с частотой 48 кГц.



Два электрических порта Ethernet, Primary и Secondary, предназначены для подключения к локальным сетям Dante и могут использоваться как в режиме обычного коммутатора (Switched) для каскадирования последовательных устройств, так и в режиме резервирования (Redundant).



Технические данные и характеристики

Аналоговые входы:

  • Симметричный, входное сопротивление не менее 15кОм (возможно включение 600Ом)

  • Максимальный уровень входного сигнала (при КНИ не более 0,1%) – 18дБ

  • Тип разъёма – DB25

Цифровые входы:

  • С трансформаторной развязкой

  • Входное сопротивление 110Ом

  • Размах сигнала от 0,2В до 7В на нагрузке 110Ом

  • Длина кабеля до 150м (рекомендованный AES кабель сопротивлением 110Ом)

  • Частота дискретизации: 48 кГц

  • Тип разъёма – DB25

Аналоговые выходы:

  • Симметричный, выходное сопротивление – не более 50Ом

  • Максимальный уровень выходного сигнала (при КНИ не более 0,1%) – 18дБ

  • Тип разъёма – DB25

Цифровые выходы:

  • С трансформаторной развязкой

  • Выходное сопротивление 110Ом

  • Размах сигнала от 0,2В до 7 В на нагрузке 110Ом

  • Длина кабеля до 150м (рекомендованный AES кабель сопротивлением 110Ом)

  • Частота дискретизации: 48 кГц

  • Тип разъёма – DB25

Сквозные характеристики:

  • Номинальный коэффициент передачи: 0     0, 1дБ (при входном сопротивлении 600Ом)

  • Неравномерность АЧХ: в полосе частот 20Гц. . . 20кГц не более ±0, 1дБ

  • Коэффициент нелинейных искажений + шум (суммарно):

    • на частоте 1кГц – не более 0,005%;

    • в полосе 20Гц. . . 20кГц не более 0,01%.

  • Отношение сигнал/шум: не менее 95дБ

  • Защищённость от внятной переходной помехи между каналами: не менее 110дБ

  • Разность уровней между каналами стереопары: ±0, 1дБ

  • Разность фаз между каналами стереопары: не более 0, 02


Интерфейсы Ethernet:

  • RJ45 Primary (Основной, до 1000Мбит/с)

  • RJ45 Secondary (Резервный в режиме Redundant, до 1000Мбит/с)

Потребляемая мощность:∙  не более 10Вт



Конструктивное исполнение



Конструктивно устройство выполнено в виде вставного блока для модульной системы «PROFNEXT» и занимает один слот. Преобразователь состоит из фронтального (PN1283F) и заднего модуля (PN1283R). Модули выполнены в виде печатных плат. Края платы являются верхними и нижними полозьями, которые скользят по направляющим модульной системы. Фронтальный модуль имеет два соединителя. Один для сочленения с задним модулем, другой – для соединения с кроссплатой корпуса «PROFNEXT». На краю платы расположено приспособление для установки и извлечения фронтального модуля из корпуса. Задний модуль крепится к корпусу с помощью фиксирующих винтов.



Внешний вид устройства



На переднем модуле находятся светодиоды, отображающие статус устройства и наличие звука во входных и выходных аудиоканалах (рис. 1):

  • SYS;

  • MUTE;

  • SYNC;

  • IO1..IO8.

Светодиод SYS показывает, что загрузка модуля Dante прошла успешно и устройство готово к работе. В таком случае он загорается зеленым цветом.

Светодиод MUTE загорается, если устройство не способно передавать звук через сеть Dante по причине ошибок синхронизации или каким-либо другим причинам.

Светодиод SYNC показывает, что устройство синхронизировано с другими устройствами Dante в локальной сети. В таком случае, а также если устройство является ведущим (master), SYNC постоянно горит зеленым цветом. Во время процесса синхронизации светодиод моргает зеленым. По своей сути этот светодиод является аналогом поля SYNC в Dante Controller.

Светодиод ERROR загорается красным цветом, если в процессе загрузки или работы модуля Dante выявлены следующие ошибки: повреждение прошивки capability, повреждение пользовательской прошивки, устройство имеет ошибку при сохранении конфигурации Dante.




Рис. 1. PN-AID-081-xxxx. Вид спереди







Рис. 2. PN-AID-081-xxxx. Вид сзади



На заднем модуле размещены входные и выходные разъемы устройства (рис. 2): аудиоразъем DB25 и разъемы Ethernet для подключения к основной и резервной сети.



Принцип работы устройства

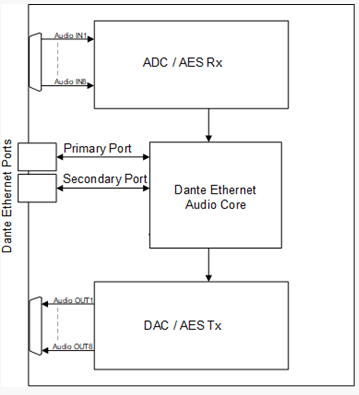

Структурная схема преобразователя в IP приведена на рис. 3. Входные аудиосигналы в аналоговом или цифровом формате поступают на входные модули аналогово-цифрового преобразователя или приемника AES соответственно и далее попадают на модуль формирования потока Dante Ethernet. Также на модуле Dante принимаемые аудиопотоки из сети Dante Ethernet извлекаются и выдаются на выходные модули, где преобразуются в аналоговый или цифровой вид.






Рис. 3. Структурная схема преобразователя PN-AID-081-xxxx



Управление устройством

Управление преобразователем PN-AID-081-xxxx осуществляется с помощью программных инструментов, предоставленных фирмой Audinate (www.audinate.com). Наиболее распространенными из них являются Dante Controller и Dante Domain Manager. Также мониторинг устройства можно осуществлять с помощью web-интерфейса модульной системы «PROFNEXT», ее лицевой панели, протокола SNMP и пакета программного обеспечения PROFLEX3.



Коммутация аудиосигналов



Коммутация аудиосигналов и настройка сети Dante доступна через ПО Dante Controller. Подробный документ, описывающий управление устройствами Dante компании Профитт, называется "Устройства с поддержкой технологии Dante. Управление и использование". Скачать его можно, перейдя по ссылке profitt_dante_manual.pdf.

Dante Controller - это свободное программное обеспечение, которое является основным для настройки и работы с сетями Dante. Dante Controller позволяет обнаружить все устрой­ства Dante в сети вне зависимости от производителя. С помощью данного программного обеспечения можно:

  независимо коммутировать все аудиосигналы в сети Dante;

  настраивать источник синхронизации;

  настраивать частоту дискретизации и модуляцию PCM;

  настраивать параметры задержки;

  производить мониторинг параметров синхронизации и задержки;

  изменять сетевые настройки;

  изменять конфигурацию устройства (Switched, Redundant);

  включать/выключать режим AES67;

  изменять имена устройств и каждого из каналов;

  просматривать журнал событий.

Преобразователь PN-AID-081 отображается в Dante Controller, как коммутатор 8х8. На рис. 5 приведен пример отображения двух устройства PN-AID-081-AAAA. В данном случае с помощью Dante Controller все входы одного устройства скоммутированы на выходы другого и наоборот.

Рис. 5. Отображение PN-AID-081-AAAA в Dante Controller





Мониторинг устройства



Мониторинг устройства можно осуществлять с помощью web-интерфейса модульной системы «PROFNEXT», ее лицевой панели, протокола SNMP и пакета программного обеспечения PROFLEX3.

Для подключения к web-интерфейсу модульной системы «PROFNEXT» подсоедините Ethernet кабель Вашей сети к соответствующему разъему центрального процессора корзины. После этого откройте web-браузер и укажите в адресной строке IP-адрес модульной системы. При успешном подключении к устройству в окне отобразится страница управления модульной системой. Откройте вкладку соответствующую слоту, где установлен преобразователь PN-AID-081(рис. 6).






Рис. 6. Отображение PN-AID-081-AAAA в web-интерфейсе «PROFNEXT»



Во вкладке Dante показана статусная информация о состоянии устройства в сети Dante:

  • System - статус загрузки модуля Dante

  • Sync - статус синхронизации в сети Dante

  • Audio - готовность к работе со звуком

  • Device name - отображение имени устройства в сети Dante

  • Primary IP - отображение IP-адреса Dante Primary

  • Secondary IP - отображение IP-адреса Dante Secondary (только в режиме  Redundant)



В поле Dante Status отображается сводная информация о работе Dante. Если установить галочку напротив этого поля (включить Alarm), то при появлении и пропадании ошибок название модуля изменит цвет (красный/зеленый), а модульная система «PROFNEXT» отправит SNMP Trap на адрес, указанный в поле Trap Server вкладки Main CPU.

Во вкладке Audio в поле Led Display можно выбрать, наличие каких аудиосигналов отображать на светодиодах фронтального модуля IO1..IO8: входных или выходных.

В полях Input 1..8 и Outputs 1..8 отображается состояние всех аудиосигналов:

  • "-" - информация об аудиосигнале отсутствует

  • "Sil" - тишина (Silence)

  • "Ok" - нормальное значение уровня звука

  • "Clip" - превышение уровня звука (Clipping)

Аналогичным образом реализовано меню на лицевой панели модульной системы «PROFNEXT».

Также мониторинг преобразователя PN-AID-081 можно осуществлять через пакет программного обеспечения Proflex3. Список отображаемых параметров аналогичен web- интерфейсу за исключением отображения уровней звука. Пример отображения устройства в Proflex3 приведен на рис 7.




Рис. 7. Отображение PN-AID-081-AAAA в ПО Proflex3
