Главная >  Преобразователи аудио <=> IP   PN-AID-084



Аудиоинтерфейсы Ethernet Dante, AES67





Устройства PN-AID-084(L) предназначены для:

- подключения аналоговых или цифровых в формате AES3 аудиосигналов к локальной сети передачи аудио (AoIP) по протоколу AES67, Dante;
- подключения микрофонов к локальной сети передачи аудио (
AoIP) по протоколу AES67, Dante
- создания распределенной сети аудио коммутаторов с общим полем коммутации;
- передачи
Ethernet (AES67, Dante) по оптическим линиям связи;
- индикации уровней аудиосигналов.

Аудиоинтерфейсы Ethernet Dante, AES67 поддерживают:
- до 32 входов балансного аналогового аудио
- до 32 выходов балансного аналогового аудио
- до 16 входов цифровых аудио каналов
AES3;
- до 16 выходов цифровых аудио каналов
AES3.

Количество поддерживаемых входных и выходных аудио каналов, а также их формат, зависят от установленных в блок звуковых субмодулей.

Аналоговые субмодули имеют 8 входов (PSA-IN-1364, PSM-IN-1363)  и  8 выходов (PSA-OUT-1365).

Цифровые субмодули имеют 4 входа (PSE-IN-1366)  и  4 выхода (PSE-OUT-1367).

Максимальное количество устанавливаемых субмодулей для PN-AID-084 – 6 шт., при этом число входных и выходных модулей должно быть не более 4-х.  Максимальное количество устанавливаемых субмодулей для PN-AID-084L – не более 2 шт.

Субмодули входные микрофонные (PSM-IN-1363) кроме поддержки сигналов от микрофонов обеспечивают подачу напряжения “+48V” на микрофоны и регулировку усиления сигналов от микрофонов.  Субмодули PSM-IN-1363 могут использоваться и для линейных аналоговых звуковых сигналов.

Цифровые субмодули сигналов AES3 поддерживают User Bits и Channel Bits (совместим с оборудованием служебной связи Riedel).

Субмодули в составе PN-AID-084(L) выбираются Пользователем в зависимости от их вида (аналоговые “A”,  цифровые “E”,  микрофонные “M”) и необходимого количества для входов и выходов (число “x”)  и  далее указываются при заказе в шифре блока PN-AID-084(L)-xMxAxE-xAxE.

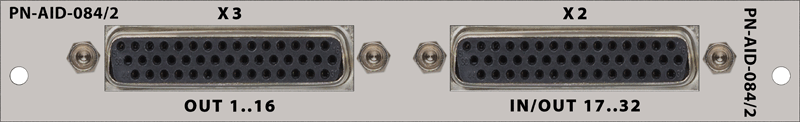

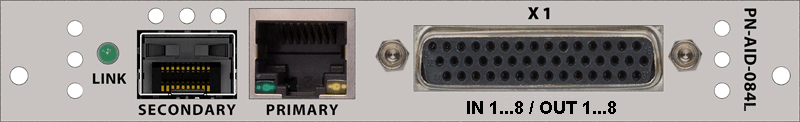

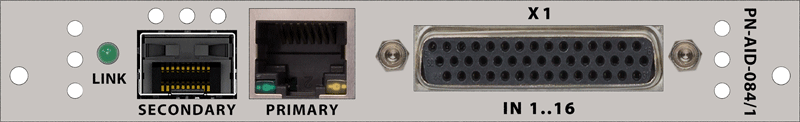

Блок имеет до 3-х аудиоразъемов D44 и два порта Ethernet:  основной (Primary) – электрический 100/1000 BaseT;  резервный (Secondary) – SFP слот для установки электрического или оптического Ethernet SFP.  Резервный порт может использоваться для каскадирования, передачи по оптической линии или для подключения к резервной сети в режиме Redundant.

SFP модули Ethernet в состав блока не входят; см. раздел «SFP модули оптические и электрические».

Управление и мониторинг производятся по сети Ethernet с помощью фирменной программы Dante Controller и через WEB-интерфейс.  Поддержка протокола Ethernet.



1.  Аудиоинтерфейс Ethernet Dante, AES67 PN-AID-084 - xMxAxE - xAxE

2.  Аудиоинтерфейс Ethernet Dante, AES67 PN-AID-084L - xMxAxE - xAxE



Входные и выходные звуковые субмодули

· Субмодуль входной аналоговый 8-ми канальный PSA-IN-1364A

· Субмодуль входной цифровой AES/EBU 4-х канальный PSE-IN-1366E

· Субмодуль входной микрофонный/линейный 8-ми канальный PSM-IN-1363M

· Субмодуль выходной аналоговый 8-ми канальный PSA-OUT-1365A

· Субмодуль выходной цифровой AES/EBU 4-х канальный PSE-OUT-1367E



Дополнительно для серии PN-AID-084

Переходные панели для подключения аудиосигналов По запросу





Расшифровка индексов в шифре блока:

·      M –  субмодуль микрофонный,

·      A   –  субмодуль аналоговый,

·      E   –  субмодуль цифровой,

·      x   –  количество субмодулей (0, 1, 2, 3, 4).

В шифре блока PN-AID-084(L)- xMxAxE - xAxE  первая позиция – входные субмодули, вторая – выходные
(т.е.
PN-AID-084(L) - Входы-Выходы).

Для PN-AID-084 входных и выходных субмодулей в сумме д.б. не более 6-ти, при этом входных или выходных может быть не более 4-х.

Для PN-AID-084L входных и выходных субмодулей в сумме должно быть не более 2-х.

Пример заказа  (варианты):

PN-AID-084-1M1A2E-2A0E

PN-AID-084L-1M-1A;      PN-AID-084L-2E-0A0E

где:  1M – один субмодуль PSM-IN-1363

1A – один субмодуль PSA-IN-1364

2E  – два субмодуля PSE-IN-1366

где:  1M – один субмодуль PSM-IN-1363

2E – два субмодуля PSE-IN-1366

¬  Входные субмодули







2A – два субмодуля PSA-OUT-1365

0E – цифровой выходной субмодуль не устанавливается

1A – два субмодуля PSA-OUT-1365

0A0E – выходные субмодули
не устанавливаются

¬  Выходные субмодули
