Входы:

Вход 3G/HD/SD SDI  INPUT:

Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.

Преобразователь серии PN-DSC-744   является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".

Структурная схема преобразователя

Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (Ser/Par), где преобразуется в 20-разрядный поток 4:2:2.  С выхода декодера сигнал поступает на De-Embeder, где извлекаются две выбранные звуковые аудио группы.

Видео данные записывается в память (Frame Buffer), после чего считывается на частоте опорного сигнала. В зависимости от режима работы блока выходной сигнал проходит без изменения стандарта (в режиме SYNC) или с преобразованием стандарта из 3G/HD SDI в SD SDI (в режиме DC).

При преобразовании  с понижением (DC), можно  выбрать необходимое  соотношение сторон экрана (Aspect Ratio), так же производится вставка сигнала WSS и AFD в соответствии с выбранным форматом кадра в выходной сигнал. Из входного сигнала извлекаются  цифровые данные сигнала телетекста и скрытых субтитров (EBU Teletext) стандарта OP-47 или SMPTE-2031, которые  переставляются  в выходной SD SDI сигнал в цифровом формате или преобразуются в VBI телетекст (OP-42) и вставляются в выходной сигнал. Из входного сигнала извлекаются  цифровые данные сигнала CSTE-104 и замешиваются в выходной SD SDI сигнал

При наличии опорного сигнала на входе блока (вход устанавливается пользователем - один из глобальных входов Global Ref 1/2 или локальный вход REF IN), привязка осуществляется к данному сигналу,  при отсутствии – либо от внутреннего генератора, либо от  входного сигнала.

Аудио данные пере тактируются к тактовой частоте,  привязанной к опорному сигналу (Resampler), затем проходят через блок регулировок усиления, задержки и коммутации (Gain/Delay, Audio SW). Можно задать усиление для каждой канальной пары в пределах ±6дБ и задержку до 100 кадров (1 frame = 40мсек).

Формат выходного видеосигнала определяется входным и определяется автоматически. В режиме синхронизатора (SYNC) - соответствует входному сигналу. В режиме с понижением (DC): для входных сигналов с частотой кадров кратной или близких 30 будет 525i/59,94, кратных или близких 25 – 625i/50. При отсутствии сигнала на входе, можно выбрать необходимый формат и вид тестового сигнала. Формат опорного сигнала REF IN может не совпадать с форматом входного сигнала, но должен иметь кратную кадровую частоту.

Внешние разъёмы преобразователя

Индикаторы на фронтальном модуле

Индикаторы размещаются на плате фронтального модуля.

Внешний вид индикации

Светодиоды, расположены на печатной плате и индицируют состояние блока:

• INPUT               – если светодиод горит зеленым - указывает на присутствие сигнала на входе SDI IN и соответствии его допустимому стандарту, желтым- наличие сигнала на входе и несоответствии его допустимому стандарту модуля, красным – отсутствие сигнала.

• EDH DET          – если светодиод горит зеленым - индицирует наличие EDH пакета во входном сигнале SD SDI, не горит – отсутствие.

• EDH/CRC MIN/HOUR     – если светодиод горит красным - указывает, что с момента последней ошибки EDH/ CRC сигнала SDI IN прошло менее минуты/часа, не горит – отсутствие ошибок.

• AUD DET         – зажигание светодиода индицирует наличие звуковых данных во входном сигнале, не горит – отсутствие.

• REF                   – если светодиод горит зеленым - указывает на присутствие сигнала на входе  REF IN и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе и несоответствии его  допустимому стандарту модуля,  красным – отсутствие сигнала.

• H LOCK           – если светодиод горит зеленым - индикация привязки входного сигнала по строке к входному сигналу REF IN.

• V LOCK            – если светодиод горит зеленым - индикация привязки входного сигнала по кадру к входному сигналу REF IN.

Конструктивно преобразователь серии PN-DSC-744   выполнен на фронтальном (PN-1087F8) и заднем (PN-1381R) модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.

ВНИМАНИЕ!  Для установки блока в корпус, необходимо сначала вставить фронтальный модуль, для этого откиньте рычажок на срезе платы и вставьте модуль в направляющие слота, зафиксируйте его рычажком и слегка прижмите до упора. Далее аккуратно вставьте задний модуль до сочленения с передним модулем и слегка прижмите до упора. После этого закрепите задний модуль двумя винтами.

Управление устройством выполняется от местной панели управления корзины или от ПЭВМ.

Управление устройством и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, через веб-интерфейс в полном виде (аналогично меню от местной панели управления корзины) или через программный комплекс PROFLEX3 (рис. 5) в упрощенном виде (только статус и некоторые регулировки).

ПО “Программный пакет для мониторинга и управления модульными системами PROFLEX3” можно скачать на сайте www.profitt.ru в разделе «Поддержка» (http://www.profitt.ru/SOFT/PROFLEX3v1.zip).

Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее.

Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц и изменение параметров производится вращением многофункциональной кнопки управления. Вход в подменю или применение выбранного параметра – кнопкой ENTER. Выход на  один уровень вверх - кнопкой  ESC. Схематично меню показано на рисунке.

<Config> - Установка конфигурации модуля.

<Config> <Mode > - Выбор режима работы модуля:

< DC > - понижающий преобразователь-синхронизатор 3G/HD > SD SDI;

< Sync> - синхронизатор 3G/HD/SD SDI.

<Config> <Ref Select > - Выбор источника синхронизации модуля.

<Config> <Sel Aud Gr> - Выбор извлекаемых аудио групп из входного сигнала SDI IN (Pr/Sec)

                                   (Pr - primary - первая, Sec- secondary - вторая).

<Config> <Alarms>  - Установка флагов разрешения сигналов тревоги:

                        < Video In> - пропадание входного сигнала SDI IN.

< Audio In> - пропадание звука во входном сигнале.

< Ref In> - пропадание входного сигнала REF IN.

< Test Config > - Установка конфигурации тестового сигнала.

<Test Config> <Format>  - Выбор выходного формата на выходе при отсутствии входного сигнала (в режиме <Mode >< Sync>):

<Follow toIn> - определяется последним допустимым входным сигналом;

<SD_625I, … , 3GA_1080p50 > - устанавливается заданный формат.

<Test Config> <En Tone>  - Разрешение включения звукового тестового сигнала 1кГц вместе с тестовым видеосигналом “Bars”:

<All> - звуковой сигнал разрешён во всех звуковых каналах;

<Off> - звуковой сигнал запрещен во всех звуковых каналах;

<Pr1/2> - звуковой сигнал разрешён в первой выходной аудио группе для каналов 1/2;

<Pr3/4> - звуковой сигнал разрешён в первой выходной аудио группе для каналов 3/4;

<Sec1/2> - звуковой сигнал разрешён во второй выходной аудио группе для каналов 1/2;

<Sec3/4> - звуковой сигнал разрешён во второй выходной аудио группе для каналов 3/4;

<Cfg Aud SDI> - Установка конфигурации звуковых сигналов на выходе SDI OUT.

<Cfg Aud SDI> <Set Aud Gr>  - Выбор аудио групп, вставляемых в выходной сигнал SDI OUT (Pr Out/Sec Out) (Pr - primary - первая, Sec- secondary - вторая).

<Cfg Aud SDI> <Pr Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 первой выходной аудио группы.

<Cfg Aud SDI> <Pr Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 первой выходной аудио группы.

<Cfg Aud SDI> <Sec Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 второй выходной аудио группы.

<Cfg Aud SDI> <Sec Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 второй выходной аудио группы.

<Events> - Реакция на  пропадание входных сигналов.

<Events> <Lost Video In>  - Вид выходного сигнала при отсутствии входного сигнала.

<Events> <Lost Ref In>  - Выбор источника синхронизации при пропадании сигнала на входе Ref In.

<Process> - Регулировки выходных сигналов.

<Process> <Bars>  - Включение/выключение тестового сигнала.

<Process> <H-Timing>  - Регулировка фазы выходного сигнала по строке.

<Process> <V-Timing>  - Регулировка фазы выходного сигнала по кадру.

<Process><Aud Gain>  - Регулировки усиления звуковых сигналов эмбедированных в выходной сигнал.

<Process><Aud Gain><Pr Out 1/2> - регулировка усиления аудио сигналов в каналах 1/2 первой аудио группы.

<Process><Aud Gain><Pr Out 3/4> - регулировка усиления аудио сигналов в каналах 3/4 первой аудио группы.

<Process><Aud Gain><Sec Out 1/2> - регулировка усиления аудио сигналов в каналах 1/2 второй аудио группы.

<Process><Aud Gain><Sec Out 3/4> - регулировка усиления аудио сигналов в каналах 3/4 второй аудио группы.

<Process><Aud Delay>  - Регулировки задержки звуковых сигналов эмбедированных в выходной сигнал (1 frame = 40мсек).

<Process><Aud Delay ><Pr Out 1/2> - регулировка задержки аудио сигналов в каналах 1/2 первой аудио группы.

<Process><Aud Delay ><Pr Out 3/4> - регулировка задержки аудио сигналов в каналах 3/4 первой аудио группы.

<Process><Aud Delay ><Sec Out 1/2> - регулировка задержки аудио сигналов в каналах 1/2 второй аудио группы.

<Process><Aud Delay ><Sec Out 3/4> - регулировка задержки аудио сигналов в каналах 3/4 второй аудио группы.

<Config DC> - Конфигурация блока в режиме понижающего преобразователя.

< Config DC > < Aspect Ratio >  - Установка соотношения сторон кадра:

                        < Anamorphic > - анаморфированное изображение 16:9;

< Extract > - формат кадра 4:3 обрезанный по горизонтали;

< Letterbox > - формат кадра 16:9  кашетированный.

< Config DC > <TTX >  - Вид выходного сигнала телетекста (при наличии OP-47 или SMPTE-2031 пакетов во входном сигнале):

< VBI > - VBI TTX (OP-42);

< Anc Data > - сигнал TTX в виде доп. данных (OP-47 или SMPTE-2031 как во                      входном сигнале);

< Config DC > <WSS>  - Включение/выключение сигнала WSS.

< Config DC > <AFD>  - Включение/выключение пакета AFD.

< Config DC > < LN Anc TTX> - Выбор строки* для вставки цифровых пакетов телетекста OP-47 или SMPTE-2031 (8…22 для 625i/50, 12..19 для 525i/59,94 первого и второго поля).

< Config DC > < LN CSTE-104> - Выбор строки* для вставки цифровых пакетов меток  CSTE-104

(8…22 для 625i/50, 12..19 для 525i/59,94).

< Config DC > < LN AFD> - Выбор строки* для вставки цифровых пакетов   AFD (8…22 для 625i/50, 12..19 для 525i/59,94 первого и второго поля).

Прим. * - номера строк не могут быть одинаковыми.

<Status SDI> - Информация о входном сигнале SDI.

< Status SDI> <Format>  - Информация  о наличии сигнала и формате.

< Status SDI> <TTX IN>  - Информация  о наличии цифровых пакетов TTX во входном сигнале:

OP-47 / SMPTE-2031 / None.

< Status SDI> <Audio Det>  - Информация  о наличии звуковых групп.

< Status SDI> <EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час.

< Status SDI> <Reset Err>  - Сброс ошибок EDH/CRC за минуту и час.

<Status Ref> - Информация о входном сигнале  REF IN.

< Status Ref> <Format>  - Информация  о наличии сигнала и формате.

< Status Ref> <Genlock> - Статус захвата ФАПЧ.

< Default Set> < Yes/No? >  - Сброс настроек модуля к значениям по умолчанию.

< Back Def >   - Информация  о подключенной задней плате .

<Version> - Информация о версии ПО модуля.

<File> - Обновление  ПО модуля.

< Status File > <Altera FPGA firmware  read>  - чтение файла из блока.

< Status File > <Altera FPGA firmware  read> <Download>    - загрузить.

< Status File > <Altera FPGA firmware  write>  - запись файла в блок.

< Status File > <Altera FPGA firmware  write><Submit>  - отправить.

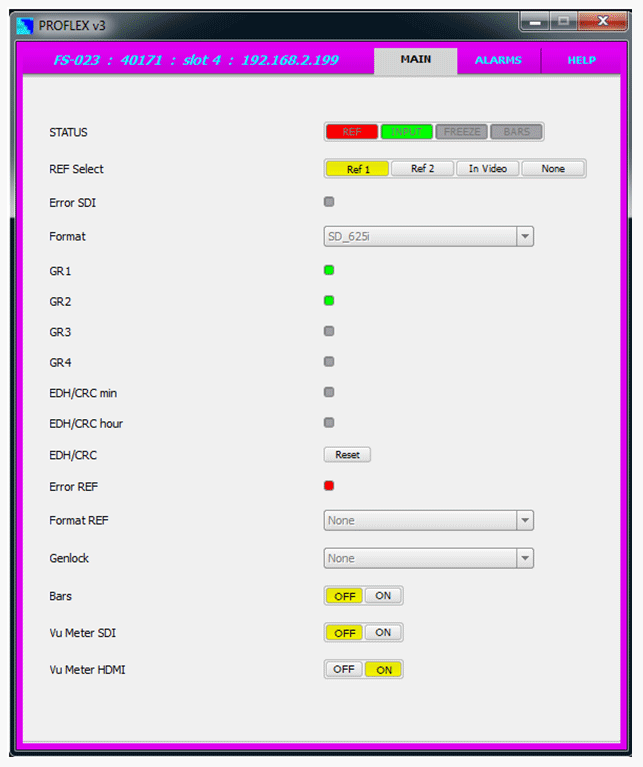

Интерфейс программного комплекса “Proflex3.xx”

Интерфейс программного комплекса “Proflex3.xx” предназначен для отображения, мониторинга и управления некоторыми режимами работы модулей .

Интерфейс программного комплекса PROFLEX3 предназначен для отображения, мониторинга и управления некоторыми режимами работы модулей..

Строка STATUS  - общая для всех модулей, некоторые из индикаторов могут не использоваться:

STATUS REF – наличие сигнала на выбранном входе REF;

STATUS INPUT – наличие входного сигнала;

STATUS FREEZE – не используется;

STATUS BARS – включение тестового сигнала Bars;

MODE – выбор режима работы блока;

Ref Select – выбор источника синхронизации блока;

Error SDI – индикатор состояния модуля, горит красным при появлении одного из установленных событий меню  Alarm для входного сигнала;

Format – информация о формате входного сигнала;

GR1 ... 4  – наличие звуковых групп во входном сигнале SDI:

EDH/CRC – информация  о наличии ошибок EDH/CRC за минуту и час, горят красным, если произошла ошибка;

Reset – сброс ошибок EDH/CRC;

Error REF – горит красным при отсутствии сигнала на входе REF или не соответствии допустимому стандарту;

Format REF - информация о наличии и формате сигнала на выбранном входе REF;

Genlock - статус захвата ФАПЧ по строкам и кадрам;

Bars – вкл./выкл. тестового сигнала Bars.
