• синхронизации сигналов 3G/HD/SD SDI или HDMI к опорному сигналу REF;

• конвертации сигнала 3G/HD/SD SDI в HDMI или обратно  без изменения формата;

• ввода до 8-х каналов внешнего звука в аналоговом или цифровом формате в выходной сигнал;

• вывода до 8-х каналов звука в аналоговом или цифровом формате;

• регулировки усиления и задержки для каждой звуковой канальной пары.

• вывода графического 8/4-канального индикатора (отключаемого) уровня звука (среднеквадратичного),  накладываемого на изображение выхода HDMI OUT или SDI OUT.

Входные/выходные звуковые сигналы могут быть в аналоговом или цифровом AES/EBU форматах, либо в их комбинации. Всего блок имеет 8 каналов ввода/вывода звуковых сигналов, которые попарно конфигурируются на вход или выход. Вид сигнала при заказе определяется индексом блока:

• 8 аналоговых балансных входа/выхода  (ЦАП/АЦП – 24 разряда) – индекс AA  (шифр блока PN-EMS-025-AA);

• 4 аналоговых входа/выхода  + 2 балансных входа/выхода AES/EBU (8 каналов) – индекс AE (шифр блока PN-EMS-025-AE);

• 4 балансных входа/выхода  AES/EBU (8 каналов) – индекс EE  (шифр блока PN-EMS-025-EE).

Синхронизатор серии PN-EMS-025-AA/AE/EE  предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает два слота в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.

Синхронизатор предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45^оС, относительной  влажности не более 80% при температуре 25^оС, атмосферном давлении 750±30 мм рт. ст.

• автоматический корректор кабеля для сигнала SDI/HDMI;

• индикация потери сигнала на входе SDI/HDMI IN;

• автоматическое определение стандарта входного сигнала SDI/HDMI;

• индикация ошибок EDH/CRC (мин./час) для сигнала SDI;

• внутренний генератор сигнала ГЦП (BARS);

• автоматическое определение стандарта входного сигнала REF IN;

• регулировка фазы выходного сигнала по строке и по кадру;

• внутренний генератор тон – сигнала 1 кГц;

• конфигурация внешних звуковых входов/выходов;

• ввод до восьми каналов звука в SDI (количество каналов зависит от установок модуля);

• вывод до восьми каналов звука из SDI (количество каналов зависит от установок модуля);

• выбор номера группы для вложения звуковых данных;

• извлечение звуковых данных из любых двух групп входного сигнала;

• индикация наличия вложенного аудио во входном сигнале;

• маршрутизатор звуковых каналов;

• регулировка усиления для каждой канальной пары в пределах ±6дБ;

• регулировка задержки для каждой канальной пары до 100 кадров;

• графическая индикация уровня выходного звука (среднеквадратичного), изображение индикаторов накладывается на изображение выхода SDI OUT или HDMI OUT;

• выбор пользователем типа шкалы  индикаторов  уровня звука (dBu либо DBFS);

• установка номинального уровня звука (т.е. при превышении установленного уровня индикатор становится красным);

Входы:

Вход 3G/HD/SD SDI  INPUT:

Вход  HDMI IN:

Вход синхронизации  REF IN:

Вход аналогового звукового сигнала:

Вход цифрового звукового сигнала

Выходы

Выход  SDI OUT:

Выход HDMI:

Выход аналогового звукового сигнала:

Выход цифрового звукового сигнала

Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.

Синхронизатор серии PN-EMS-025-AA/AE/EE  является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".

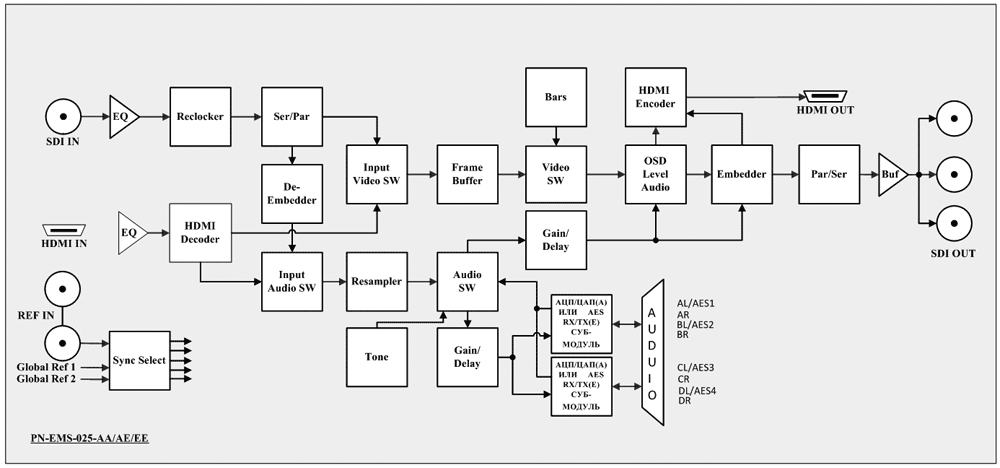

Структурная схема преобразователя

Сигнал с входа SDI IN поступает на кабельный корректор (EQ), затем проходит через блок восстановления тактовой частоты (Reclocker) и поступает на SDI декодер (Ser/Par), где преобразуется в 20-разрядный поток 4:2:2.  С выхода декодера сигнал поступает на De-Embeder, где извлекаются две выбранные звуковые аудио группы.

Сигнал с входа HDMI IN поступает на кабельный корректор (EQ), затем поступает на HDMI декодер (HDMI Decoder), где преобразуется в 20-разрядный видео поток 4:2:2  и выделяются звуковые данные.

Входной коммутатор видеосигналов (Input Video SW) и аудио сигналов (Input Audio SW) позволяет выбрать необходимый вход синхронизатора.

После коммутатора видео данные записывается в память (Frame Buffer), после чего считывается на частоте опорного сигнала. При наличии опорного сигнала на входе блока (вход устанавливается пользователем - локальный вход REF IN или один из глобальных входов Global Ref 1/2), привязка осуществляется к данному сигналу,  при отсутствии – либо от внутреннего генератора, либо от  входного сигнала.  Аудио данные пере тактируются к тактовой частоте,  привязанной к опорному сигналу (Resampler), затем проходят через блок регулировок усиления и задержки (Gain/Delay).

Внешний звуковой сигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES/EBU (индекс “ЕE”) форматах, так и в комбинации этих форматов (индекс “АE”). Внешние звуковые каналы конфигурируются пользователем на вход или выход.

Входные звуковые данные поступают на коммутатор звука (Audio SW). Внешние звуковые сигналы после преобразования в АЦП или декодерах AES, так же поступают на звуковой коммутатор, где происходит выбор звуковых каналов для замешивания в выходной сигнал SDI и HDMI. Если часть или все внешние звуковые каналы настроены на выход, то при выборе этих каналов как входных звук будет отсутствовать (MUTE). На внешние звуковые выходы можно направить любой доступный звуковой канал (после деэмбедирования или с другого внешнего входа). В выходной сигнал HDMI вставляются те же звуковые каналы, что и выходной сигнал SDI, с возможностью коммутации каждой стереопары.

Регулировка уровня звука и задержки производится независимо для внешнего звукового выхода и для каналов, эмбедированных в выходной сигнал SDI. Можно задать усиление для каждой канальной пары в пределах ±6дБ. Задержка задается до 100 кадров.

Формат выходного видеосигнала определяется входным и определяется автоматически. При отсутствии сигнала на входе, можно выбрать необходимый формат и вид тестового сигнала. Формат опорного сигнала REF IN может не совпадать с форматом входного сигнала, но должен иметь кратную кадровую частоту. В этом случаи привязка выходного сигнала будет только по кадру.

На видеосигнал можно наложить графическое изображение индикаторов уровня звука на любой из выходов (SDI или HDMI).

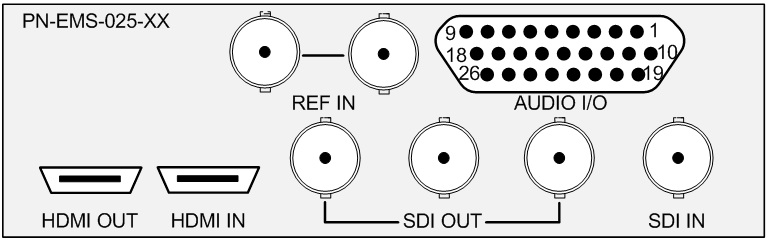

Внешние разъёмы преобразователя

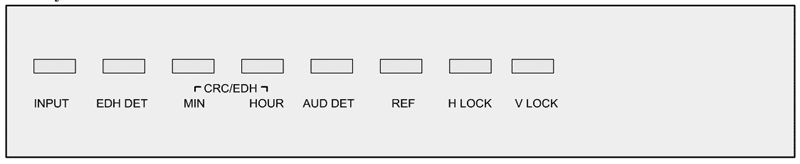

Индикаторы на фронтальном модуле

Индикаторы размещаются на плате фронтального модуля.

Светодиоды, расположены на печатной плате и индицируют состояние блока:

• INPUT               – если светодиод горит зеленым - указывает на присутствие сигнала на выбранном входе SDI IN или HDMI IN и соответствии его допустимому стандарту, желтым- наличие сигнала на входе и несоответствии его допустимому стандарту модуля, красным – отсутствие сигнала.

• EDH DET          – если светодиод горит зеленым - индицирует наличие EDH пакета во входном сигнале SD SDI, не горит – отсутствие.

• EDH/CRC MIN/HOUR     – если светодиод горит красным - указывает, что с момента последней ошибки EDH/ CRC сигнала SDI IN прошло менее минуты/часа, не горит – отсутствие ошибок.

• AUD DET         – зажигание светодиода индицирует наличие звуковых данных во входном сигнале, не горит – отсутствие.

• REF                   – если светодиод горит зеленым - указывает на присутствие сигнала на входе  REF IN и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе и несоответствии его  допустимому стандарту модуля,  красным – отсутствие сигнала.

• H LOCK           – если светодиод горит зеленым - индикация привязки входного сигнала по строке к входному сигналу REF IN.

• V LOCK            – если светодиод горит зеленым - индикация привязки входного сигнала по кадру к входному сигналу REF IN.

Конструктивно синхронизатор серии PN-EMS-025-AA/AE/EE  выполнен на фронтальном (PN-1087F1) и заднем (PN-1088R3) модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает два слота в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.
