Приемник оптический 3G/HD/SD SDI двухканальный
с синхронизатором PN-FSO-252(A)



Приемник оптический 3G/HD/SD SDI двухканальный с синхронизатором PN-FSO-252(A) (далее по тексту оптический приемник) предназначен:

  • приема и преобразования 2-х оптических сигналов 3G/HD/SD SDI, пришедших по волоконно-оптической линии связи (ВОЛС) в электрические сигналы 3G/HD/SD SDI;

  • для синхронизации 2-х входных сигналов 3G/HD/SD SDI (одинакового стандарта) к одному опорному сигналу REF.

 Приёмники PN-FSO-252(A) могут использоваться в одно-, двух- и многоканальных системах.

Выпускаются следующие модели оптических приемников:

  • PN-FSO-252 –  чувствительность  – от минус 3 до минус 24 дБм.

  • PN-FSO-252A – чувствительность – от минус 9  до минус 28 дБм.

 На оптическом входе IN используется SFP модуль, который позволяет производить замену приемника, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения на входе приемника.

В приемниках модели PN-FSO-252A применен SFP модуль с APD фотодиодом, что обеспечивает повышенную чувствительность устройства по оптическому входу.



Для синхронизации блока используется один из глобальных входов синхронизации  корзины или один из входов SDI IN A/B.

Оптический приемник серии PN-FSO-252(A)    предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает один слот в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.

Оптический приемник предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.





Функциональные возможности:

  • SFP модуль на оптическом входе;

  • мониторинг мощности излучения на входе приемника в реальном времени;

  • индикация потери входного сигнала IN A/B;

  • автоматическое определение стандарта входного сигнала IN A/B;

  • индикация ошибок EDH/CRC (мин./час.) во входном сигнале IN A/B;

  • внутренний генератор сигнала ГЦП (BARS);

  • автоматическое определение стандарта входного сигнала REF IN;

  • регулировка фазы выходного сигнала по строке и по кадру;

  • внутренний генератор тон – сигнала 1 кГц;

  • выбор номера группы для вложения звуковых данных;

  • извлечение звуковых данных из любых двух групп входного сигнала;

  • индикация наличия вложенного аудио во входном сигнале;

  • маршрутизатор звуковых каналов;

  • регулировка усиления для каждой канальной пары в пределах ±6дБ;

  • регулировка задержки для каждой канальной пары до 100 кадров.








Технические характеристики тракта



Входы:



Оптический вход IN A/B:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HD SDI) :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Поддерживаемые звуковые группы

1,2 (8 каналов)

Разъемы

SFP/ LC

Диапазон спектральной чувствительности

1200 нм - 1610 нм

Диапазон чувствительности (3.0 Гбит)

Модель PN-FSO-252:        (-3…-24)  дБм;

Модель PN-FSO-252A :     (-9…-28)  дБм;



Вход синхронизации  REF IN (REF 1 или REF 2 корзины):

Вход

закрытый, проходной

Разъём

BNC

Размах ССП

HD – трехуровневый аналоговый сигнал

(600 +/- 100) mV

SD  – сигнал черного поля (300 +/- 100) mV
или   композитный сигнал 1Vpp

Входное сопротивление

больше 10 кОм

Поддерживаемые стандарты

BB PAL/SECAM: 625i/50;

BB NTSC: 525i/59,94;

TRI LEVEL SYNC:

SMPTE 292M :

1080i/50;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M :

1080p/50;

1080p/59. 94;

1080p/60.





Выходы



Выход SDI OUT A/B:

Количество выходов для каждого канала

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

 менее 0.2UI (единичного интервала)





Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.







Общее устройство и принцип действия



Оптический приемник серии PN-FSO-252(A)    является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".





Структурная схема оптического приемника



Оптический сигнал с входа IN A/B преобразуется в электрический сигнал SFP модулем и поступает на SDI декодер (Ser/Par), где преобразуется в 20-разрядный поток 4:2:2.  С выхода декодера сигнал поступает на De-Embeder, где извлекаются две выбранные звуковые аудио группы.

Видео данные записывается в память (Frame Buffer), после чего считывается на частоте опорного сигнала. В качестве опорного сигнала блока может быть один из глобальных входов корзины Global Ref 1/2 (REF IN), один из входов IN A/B, либо внутренний генератор. При отсутствии выбранного опорного сигнала – либо от внутреннего генератора, либо от  входного сигнала IN A или B. Аудио данные пере тактируются к тактовой частоте,  привязанной к опорному сигналу (Resampler), затем проходят через блок регулировок усиления и задержки (Gain/Delay). Можно задать усиление для каждой канальной пары в пределах ±6дБ. Задержка задается до 100 кадров.

Формат выходного видеосигнала определяется  автоматически от входа IN A, IN B или устанавливается принудительно. Формат опорного сигнала REF 1/2 может не совпадать с форматом входного сигнала, но должен иметь кратную кадровую частоту и соответствующий режим кадровой развертки.

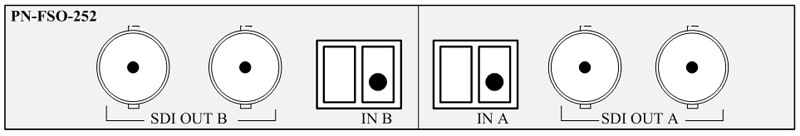

Внешние разъёмы оптического приемника





Индикаторы на фронтальном модуле



Индикаторы размещаются на плате фронтального модуля.



 Рис. 3



Светодиоды, расположены на печатной плате и индицируют состояние блока:

  • IN A/B               – если светодиод горит зеленым - указывает на присутствие сигнала на входе IN A/B и соответствии его допустимому  стандарту, желтым- наличие сигнала на входе и несоответствии его  допустимому стандарту модуля,  красным – отсутствие сигнала.

  • CRC/ EDH MIN A/B – если светодиод горит красным - указывает, что с момента последней ошибки CRC/ EDH сигнала IN A/B прошло менее минуты, не горит – отсутствие ошибок.

  • AUD DET A/B – зажигание светодиода индицирует наличие звуковых данных во входном сигнале, не горит – отсутствие.

  • REF IN             – если светодиод горит зеленым - указывает на присутствие сигнала на входе REF 1/2 и соответствии его допустимому стандарту, желтым- наличие сигнала на входе и несоответствии его допустимому стандарту модуля, красным – отсутствие сигнала (если выбран в качестве опорного сигнала один из глобальных входов корзины).

  • LOCK              – если светодиод горит зеленым - индикация привязки выходного сигнала к опорному сигналу.


Конструктивное исполнение



Конструктивно оптический приемник серии PN-FSO-252(A) выполнен на фронтальном (PN-1172F1) и заднем (PN-1173R3) модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает один слот в корпусе.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.



“Горячая” замена SFP модуля



SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.


Установка режимов устройства серии PN-FSO-252(A)



Управление устройством выполняется от местной панели управления корзины или от ПЭВМ.



Управление устройством и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, через веб-интерфейс в полном виде (аналогично меню от местной панели управления корзины) или через программный комплекс PROFLEX3 (рис. 5) в упрощенном виде (только статус и некоторые регулировки).



Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц и изменение параметров производится вращением многофункциональной кнопки управления. Вход в подменю или применение выбранного параметра – кнопкой ENTER. Выход на  один уровень вверх - кнопкой  ESC.



<Config> - Установка конфигурации модуля.



<Config> <Ref Source > - Выбор источника синхронизации модуля:

Ref 1/2 – глобальный вход синхронизации корзины Ref1 или Ref2;

In A/B – вход IN A или IN B;

Intern Gen – внутренний генератор.



<Config> <Lost Ref In>  - Выбор источника синхронизации при пропадании опорного сигнала:

Intern Gen – внутренний генератор;

In A/B – вход IN A или IN B.



<Config> <Output Std>  - Выбор режима выходного стандарта блока:

Forced - принудительно устанавливается заданный формат;

In A - выходной стандарт устанавливается автоматически с входным сигналом на входе IN A и запоминается при пропадании сигнала;

In B - выходной стандарт устанавливается автоматически с входным сигналом на входе IN B и запоминается при пропадании сигнала.



<Config> <Forced Std>  - Выбор выходного стандарта в режиме Forced:

SD_625I, … , 3GA_1080p50 - устанавливается заданный стандарт.



<Config> <Alarms>  - Установка флагов разрешения сигналов тревоги:

<Video In A/B> - отсутствие входного сигнала IN A/B;

<Audio In A/B> - отсутствие звука во входном сигнале IN A/B;

< Rx Power A/B> - уровень входного оптического сигнала ниже установленного уровня.

<Ref In> - отсутствие входного сигнала REF IN;

<Genlock> - отсутствие привязки выходного сигнала к опорному сигналу.



<Status Ref In> <Format>  - Информация  о наличии и формате сигнала на входе REF IN.



<Stat. Genlock >   - Статус ведения ФАПЧ от выбранного источника синхронизации модуля.





<CH A> - Установка режимов и статус входного сигнала для канала A.



<CH A>< Status In>   - Информация о входном сигнале  IN A:

<Rx Power>  - Информация  о мощности входного оптического сигнала.

<Format> - Информация  о наличии сигнала и формате;

<Audio Det>  - Информация  о наличии звуковых групп;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.









<CH A><Conf Video> - Регулировки видео сигналов канала A:

<Test Bars>  - Включение/выключение тестового сигнала;

<H-Timing>  - Регулировка фазы выходного сигнала по строке;

<V-Timing>  - Регулировка фазы выходного сигнала по кадру;

<Lost Vid In>  - Вид выходного сигнала при отсутствии входного сигнала.



<CH A><Conf Audio> - Регулировки аудио сигналов канала A:

 <Sel In Gr> - Выбор извлекаемых аудио групп из входного сигнала IN A (Pr - primary - первая, Sec- secondary - вторая);

<Set Out Gr>  - Выбор аудио групп, вставляемых в выходной сигнал SDI OUT A (Pr-Primary - первая, Sec- secondary - вторая);

 <Aud Switch><Pr Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 первой выходной аудио группы;

< Aud Switch ><Pr Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 первой выходной аудио группы;

< Aud Switch ><Sec Out 1/2>  - Выбор входных аудио сигналов для каналов 1/2 второй выходной аудио группы;

< Aud Switch ><Sec Out 3/4>  - Выбор входных аудио сигналов для каналов 3/4 второй выходной аудио группы;

< Aud Switch ><Test Tone>  - Разрешение включения звукового тестового сигнала 1кГц вместе с тестовым видеосигналом “Bars”:

All - звуковой сигнал разрешён во всех звуковых каналах;

Off - звуковой сигнал запрещен во всех звуковых каналах;

Pr1/2> - звуковой сигнал разрешён в первой выходной аудио группе для каналов 1/2;

<Pr3/4> - звуковой сигнал разрешён в первой выходной аудио группе для каналов 3/4;

<Sec1/2> - звуковой сигнал разрешён во второй выходной аудио группе для каналов 1/2;

<Sec3/4> - звуковой сигнал разрешён во второй выходной аудио группе для каналов 3/4;

<Aud Gain><Pr Out 1/2> - регулировка усиления аудио сигналов в каналах 1/2 первой аудио группы;

<Aud Gain><Pr Out 3/4> - регулировка усиления аудио сигналов в каналах 3/4 первой аудио группы;

<Aud Gain><Sec Out 1/2> - регулировка усиления аудио сигналов в каналах 1/2 второй аудио группы;

<Aud Gain><Sec Out 3/4> - регулировка усиления аудио сигналов в каналах 3/4 второй аудио группы;



<Aud Delay ><Pr Out 1/2> - регулировка задержки аудио сигналов в каналах 1/2 первой аудио группы;

<Aud Delay ><Pr Out 3/4> - регулировка задержки аудио сигналов в каналах 3/4 первой аудио группы;

<Aud Delay ><Sec Out 1/2> - регулировка задержки аудио сигналов в каналах 1/2 второй аудио группы;

<Aud Delay ><Sec Out 3/4> - регулировка задержки аудио сигналов в каналах 3/4 второй аудио группы;



<CH B> - Установка режимов и статус входного сигнала для канала B (аналогично каналу A).



< Default Set>< Yes / No? >  - Сброс настроек модуля к значениям по умолчанию:



<Version> - Информация о версии ПО модуля.



<File> - Обновление  ПО модуля:



 <Altera FPGA firmware read>  - чтение файла из блока.

 <Altera FPGA firmware read> <Download>    - загрузить.



 <Altera FPGA firmware write> - запись файла в блок.

 <Altera FPGA firmware write><Submit> - отправить.







Интерфейс программного комплекса Proflex3.xx



Интерфейс программного комплекса Proflex3.xx предназначен для отображения, мониторинга и управления некоторыми режимами работы модулей.







Строка STATUS  - общая для всех модулей, некоторые из индикаторов могут не использоваться:

STATUS REF – наличие сигнала на выбранном входе REF 1/2;

STATUS INPUT – не используется;

STATUS FREEZE – не используется;

STATUS BARS – не используется;



Error REF – горит красным при отсутствии сигнала на входе REF 1/2 или несоответствии допустимому стандарту;

Format REF - информация о наличии и формате сигнала на выбранном входе REF 1/2;

Genlock - статус захвата ФАПЧ к выбранному источнику синхронизации;



IN A: Error SDI – индикатор состояния входа IN A, горит красным при появлении одного из установленных событий меню Alarm для входного сигнала;

IN A: Rx Power - информация о мощности входного оптического сигнала IN A.

IN A: Format – информация о формате входного сигнала IN A;

IN A:Audio  – наличие звуковых групп во входном сигнале IN A:

IN A: EDH/CRC – информация о наличии ошибок EDH/CRC за минуту и час, горят красным, если произошла ошибка во входном сигнале IN A;

IN A: EDH/CRC Reset – сброс ошибок EDH/CRC канала A;

IN A: Bars – вкл./выкл. тестового сигнала Bars на выходе канала A;



IN B: Error SDI – индикатор состояния входа IN B, горит красным при появлении одного из установленных событий меню Alarm для входного сигнала;

IN B: Rx Power - информация о мощности входного оптического сигнала IN B.

IN B: Format – информация о формате входного сигнала IN B;

IN B: Audio – наличие звуковых групп во входном сигнале IN B:

IN B: EDH/CRC – информация о наличии ошибок EDH/CRC за минуту и час, горят красным, если произошла ошибка во входном сигнале IN B;

IN B: EDH/CRC Reset – сброс ошибок EDH/CRC канала B;

IN B: Bars – вкл./выкл. тестового сигнала Bars на выходе канала B;
