Главная > Логогенераторы, микшеры логотипов  >  PN-KSD-546



Кейер 4-х канальный 3G/HD/SD SDI сигналов
PN-KSD-546



Кейер 4-х канальный 3G/HD/SD SDI сигналов PN-KSD-546 (далее по тексту кейер) предназначен для наложения изображений титров, логотипов, спецэффектов сгенерированных на внешних устройствах на изображение 4-х разных не синхронных входных  сигналов фонового изображения линейным микшированием по принципу DownStream-KEY (DSK).

Линейное микширование по принципу DSK обеспечивается подачей на входы кейера сигнала заполнения FILL и ключевого сигнала KEY. Амплитуда сигнала KEY определяет глубину микширования FILL с фоновым входным сигналом PGM IN (BACKGROUND). Сигналы на входах PGM IN4-1 могут быть не синхронными, т.к. сигналы FILL и KEY синхронизируются c каждым  входным сигналом перед микшированием в кадровом буфере. Форматы всех входных сигналов должны быть одинаковыми (определяются автоматически). Микширование происходит либо одновременно во всех каналах, либо отдельно на каждом канале.

 На выходы PGM OUT4-1 осуществляется релейный обход при выключении питания  или извлечении передней платы соответственно  с входов PGM IN4-1.

Возможно управление микшированием через GPI входы и  управление ведомыми устройствами с GPI выходов (TALLY). Кейер PN-KSD-546 предназначен для работы в базовой конструкции модульной системы "PROFNEXT". Размещается в корпусах 1U или 3U системы "PROFNEXT" и занимает два слота в корпусе. В корпусах 1U блоки размещаются горизонтально, в корпусах 3U – вертикально.

Кейер предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт. ст.







Функциональные возможности:



  • индикация потери сигналов на входах;

  • автоматическое определение формата входных сигналов;

  • индикация ошибок EDH/CRC входных сигналов;

  • кадровый синхронизатор для сигналов FILL и KEY ;

  • пропуск  сигналов VBI  и звуковых данных без изменения  из входного сигнала PGM IN 4-1 на  выходы  PGM OUT4-1;

  • релейный обход входа PGM IN 4-1 на выход PGM OUT при выключении питания или извлечении передней платы;

  • внутренний генератор сигнала ГЦП (BARS);

  • вход управления GPI;

  • выход управления GPII ведомыми устройствами (TALLY).



Технические характеристики



Входы:

Входы SDI PGM IN4-1(BKGD), FILL IN, KEY IN:

Поддерживаемые стандарты

SMPTE 259M (SDI):

625i/50;

525i/59.94.

SMPTE 292M (HD SDI) :

1080i/50;;

1080i/59. 94;

1080i/60;

1080p/23.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60.

SMPTE 424M/ SMPTE 425M

 (3G Level A 4:2:2):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

BNC

Входное сопротивление

75 Ом

Автоматическая коррекция кабеля

(для кабеля 8281 или аналогичного)

3G - до 120 м;

 HD -  до 140 м;

 SD -  до 400 м.



Вход управления GPI:

GPI входы

10 входов. Внешнее управление режимом работы Take, Bars  (замыкание на землю соответствующего контакта)

Разъём

DHR-26F (гнездо 26 pin высокой плотности)



Выходы:

Выходы SDI PGM OUT4-1:

Количество возможных  выходов

1 выход на каждый канал

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному или устанавливается

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

менее 0.2UI (единичного интервала)



Выход управления GPI (TALLY):

TALLY выходы

Реле, “сухой контакт”,

4 выхода NC-COM (нормально-замкнутые контакты);

4 выхода NO-COM (нормально-разомкнутые  контакты)

Разъём

DHR-26F (гнездо 26 pin высокой плотности)

Макс. коммутируемый ток

1 А (Umax = 30 В)

Макс. коммутируемое напряжение

110 В (Imax = 0,3 A)

Макс. коммутируемая мощность

30 Вт





Потребляемая мощность:  не более 6 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 250x100 мм, задняя плата 100х110 мм.

Масса:  не более 0,4 кг.






Состав, устройство и работа кейера





Кейер серии PN-KSD-546 является устройством модульной системы "PROFNEXT" и содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFNEXT".







Структурная схема кейера





 На входы PGM IN4-1 подается фоновый входной сигнал. На вход FILL IN подается сигнал заполнения, на вход KEY IN - ключевой сигнал управления глубиной микширования. Входные сигналы поступают на кабельные корректоры EQ. В корректорах производится коррекция частотной характеристики входных кабелей. Входные сигналы преобразовываются в параллельный цифровой поток в блоке Ser/Par. Затем, определяется формат входных сигналов, выделяются сигналы синхронизации TRS и проверяются ошибки EDH/CRC. Сигналы с входов FILL IN и KEY IN записываются в память Frame Buffer. Чтение из памяти происходит с привязкой к каждому из входных сигналов PGM IN4-1.

Timing Generator задает необходимые управляющие сигналы. Выходной формат блока может задаваться либо автоматически от входов PGM IN1-4, FILL IN, KEY IN (в заданном порядке при наличии сигнала), либо устанавливается вручную.

Микшер  Line Keyer  выполняет функцию DSK. Коммутатор Video Sw позволяет выбрать на выход PGM OUT сигналы с выхода Line Keyer  - PGM, либо с входа PGM IN, либо сигналы FILL и KEY после синхронизатора, либо тестовый сигнал BARS. При отсутствии  входного сигнала на выходе PGM OUT формируется установленный сигнал (черное, синее поле, BARS или отсутствие сигнала).



Преобразователь Par/Ser формирует последовательный цифровой сигнал, а выходной драйвер Buf обеспечивают работу на кабель.



Контроллер MK обеспечивает местное управление, индикацию состояния кейера на передней панели, сохранение в энергонезависимой памяти всех установленных пользователем параметров. Контроллер обеспечивает взаимодействие кейера с интерфейсным адаптером корпуса по локальной шине. Возможно управление микшированием через GPI входы и  управление ведомыми устройствами с GPI выходов (TALLY).









Внешние разъёмы кейера




Управление



Управление устройством возможно с мнстной панели управления, дистанционно (GPI) и  с ПЭВМ при помощи программы "Proflex3" .



Панель управления местная



Индикаторы размещаются на плате фронтального модуля.



 Внешний вид индикации





Светодиоды, расположены на печатной плате и индицируют состояние блока:



-    IN 4-1 / IN F / IN K - если светодиод горит зеленым, это указывает на присутствие сигнала на входе и соответствии его допустимому формату модуля, желтым – наличие сигнала на входе и не соответствии его допустимому формату модуля, красным – отсутствие сигнала.

-    DSK - если светодиод горит зеленым – DSK включен (хотя бы на одном канале), не горит – DSK выключен на всех каналах.

-    BARS - если светодиод горит зеленым – BARS включен (хотя бы на одном канале), не горит – BARS выключен на всех каналах.







Дистанционное управление

Разъём дистанционного управления локальный GPIO (типа DHR-26F) расположен на задней планке модуля. Управление производится кратковременным  замыканием контакта GPI  на землю GND.

Устройство так же позволяет реализовать дистанционное управление подчинёнными устройствами или устройствами аварийной сигнализации. Для этой цели служат выходы TALLY: NO (нормально открытый), NC (нормально замкнутый), COM (общий). При включении DSK в одном из каналов происходит переключение контактов на соответствующем выходе TALLY.





Название

Номер контакта

Назначение

GPI 1

10

включает DSK в канале 1

GPI 2

1

выключает DSK в канале 1

GPI 3

11

включает DSK в канале 2

GPI 4

2

выключает DSK в канале 2

GPI 5

12

включает DSK в канале 3

GPI 6

3

выключает DSK в канале 3

GPI 7

13

включает DSK в канале 4

GPI 8

4

выключает DSK в канале 4

GPI 9

14

включает DSK во всех каналах

GPI 10

5

выключает DSK во всех каналах

TALLY NC 1

15

нормально-замкнутый контакт  выхода TALLY канала 1

TALLY NO 1

6

Нормально-разомкнутый контакт  выхода TALLY канала 1

TALLY COM 1

23

общий контакт TALLY канала 1

TALLY NC 2

16

нормально-замкнутый контакт  выхода TALLY канала 2

TALLY NO 2

7

Нормально-разомкнутый контакт  выхода TALLY канала 2

TALLY COM 2

24

общий контакт TALLY канала 2

TALLY NC 3

17

нормально-замкнутый контакт  выхода TALLY канала 3

TALLY NO 3

8

Нормально-разомкнутый контакт  выхода TALLY канала 3

TALLY COM 3

25

общий контакт TALLY канала 3

TALLY NC 4

18

нормально-замкнутый контакт  выхода TALLY канала 3

TALLY NO 4

9

Нормально-разомкнутый контакт  выхода TALLY канала 3

TALLY COM 4

26

общий контакт TALLY канала 3

GND

19

земля

GND

20

земля

GND

21

земля

GND

22

земля





Интерфейс программного комплекса PROFLEX3



Интерфейс программного комплекса PROFLEX3 предназначен для отображения, мониторинга и управления некоторыми режимами работы модулей.





 Out Format – установка выходного формата модуля;



PGM IN4-1  – статус входа PGM IN4-1;

Format – информация о формате входного сигнала;

EDH/CRC – информация о наличии ошибок EDH/CRC  за минуту и час, горят красным, если произошла ошибка;

Reset – сброс ошибок EDH/CRC;



FILL IN – статус входа FILL IN;

Format – информация о формате входного сигнала;

EDH/CRC – информация  о наличии ошибок EDH/CRC за минуту и час, горят красным, если произошла ошибка;

Reset – сброс ошибок EDH/CRC;



KEY IN – статус входа KEY IN;

Format – информация о формате входного сигнала;

EDH/CRC – информация  о наличии ошибок EDH/CRC за минуту и час, горят красным, если произошла ошибка;

Reset – сброс ошибок EDH/CRC;



All Reset – сброс ошибок EDH/CRC во всех каналах;



All Take DSK – вкл./выкл. режима DSK на всех выходах;

All Test Bars – вкл./выкл. тестового сигнала Bars на всех выходах;

All Sw Output – коммутация входных сигналов на всех выходах;



CH1 Take DSK – вкл./выкл. режима DSK на выходе PGM OUT1;

CH1 Test Bars – вкл./выкл. тестового сигнала Bars на выходе PGM OUT1;

CH1 Sw Output – коммутация входных сигналов на выходе PGM OUT1;



CH2 Take DSK – вкл./выкл. режима DSK на выходе PGM OUT2;

CH2 Test Bars – вкл./выкл. тестового сигнала Bars на выходе PGM OUT2;

CH12 Sw Output – коммутация входных сигналов на выходе PGM OUT2;



CH3 Take DSK – вкл./выкл. режима DSK на выходе PGM OUT3;

CH3 Test Bars – вкл./выкл. тестового сигнала Bars на выходе PGM OUT3;

CH3 Sw Output – коммутация входных сигналов на выходе PGM OUT3;



CH4 Take DSK – вкл./выкл. режима DSK на выходе PGM OUT4;

CH4 Test Bars – вкл./выкл. тестового сигнала Bars на выходе PGM OUT4;

CH4 Sw Output – коммутация входных сигналов на выходе PGM OUT4;



Speed – выбор скорости микширования DSK;

Fast/ Medium /Slow – установка скорости микширования в кадрах;

Lost In – выбор выходного сигнала при отсутствии входного;

Default Set – установка всех параметров по умолчанию.




Конструктивное исполнение



Конструктивно кейер серии PN-KSD-546 выполнен на фронтальном (PN-1269F) и заднем (PN-1270R) модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимают два слота.  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы.

Задний модуль выполнен в виде платы размером 100х110 мм,  на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления, и два глобальных опорных синхросигнала, если они используется.





Установка режимов устройства серии PN-KSD-546





Управление устройством выполняется от местной панели управления корзины или от ПЭВМ.



Управление устройством и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, через веб-интерфейс в полном виде (аналогично меню от местной панели управления корзины) или через программный комплекс PROFLEX3 (рис. 6) и протокол SNMP (см. таблица 1)..



Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц и изменение параметров производится кнопками на панели управления. Вход в подменю или применение выбранного параметра – кнопкой ENTER. Выход на  один уровень вверх - кнопкой  ESC.








<Alarms>  - Установка флагов разрешения сигналов тревоги:

                        <PGM IN1> - отсутствие входного сигнала на входе PGM IN1;

                        <PGM IN2> - отсутствие входного сигнала на входе PGM IN2;

                        <PGM IN3> - отсутствие входного сигнала на входе PGM IN3;

                        <PGM IN4> - отсутствие входного сигнала на входе PGM IN4;

<FILL IN> - отсутствие входного сигнала на входе FILL IN;

<KEY IN> - отсутствие входного сигнала на входе KEY IN;



< Status PGM IN1>   - Информация о входном сигнале  PGM IN1:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.

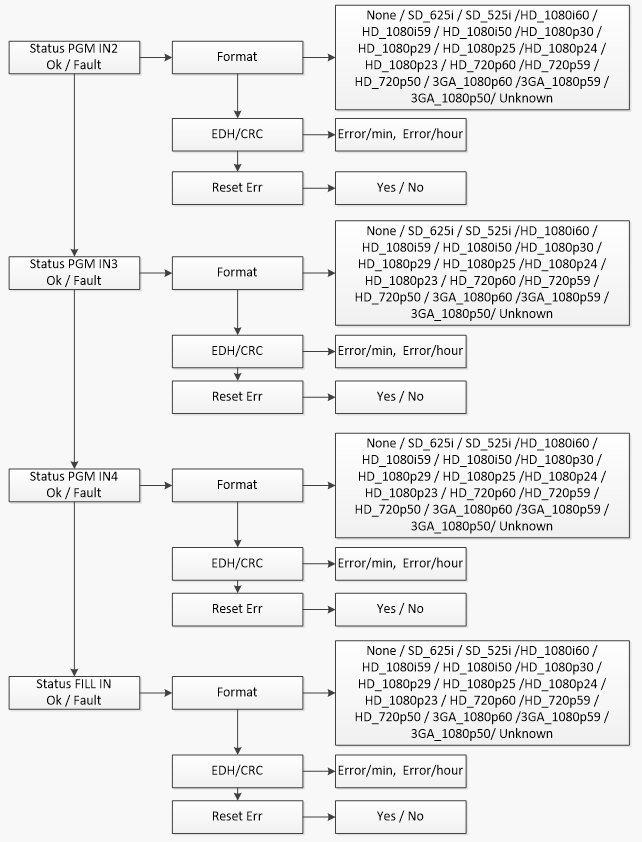

< Status PGM IN2>   - Информация о входном сигнале  PGM IN2:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.



< Status PGM IN3>   - Информация о входном сигнале  PGM IN3:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.



< Status PGM IN4>   - Информация о входном сигнале  PGM IN4:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.



< Status FILL IN>   - Информация о входном сигнале  FILL IN:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.



< Status KEY IN>   - Информация о входном сигнале  KEY IN:



<Format> - Информация  о наличии сигнала и формате;

<EDH/CRC>  - Информация  о наличии ошибок EDH/CRC за минуту и час;

<Reset Err><Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час.



<Reset All Err> <Yes / No?>    - Сброс ошибок EDH/CRC за минуту и час во всех каналах.





<Process> - Регулировки выходных сигналов.



<Process> <AII CH><Take DSK>  - Включение/выключение режима DSK на всех каналах.



<Process> <AII CH><Test BARS>  - Включение/выключение режима BARS на всех каналах.



<Process> <AII CH><SW Output>  - Коммутация сигналов на выходе PGM на всех каналах:

<PGM> - основной выход кейера (после микшера DSK);

<BKGD> - на выход проходит сигнал с входа PGM IN;

<FILL> - на выход проходит сигнал с входа FILL IN;

<KEY> - на выход проходит сигнал с входа KEY IN.





<Process> <CH1><Take DSK>  - Включение/выключение режима DSK на PGM OUT1.

<Process> <CH1><Test BARS>  - Включение/выключение режима BARS на PGM OUT1.

<Process> <CH1><SW Output>  - Коммутация сигналов на выходе PGM на PGM OUT1.



<Process> <CH2><Take DSK>  - Включение/выключение режима DSK на PGM OUT2.

<Process> <CH2><Test BARS>  - Включение/выключение режима BARS на PGM OUT2.

<Process> <CH2><SW Output>  - Коммутация сигналов на выходе PGM на PGM OUT2.



<Process> <CH3><Take DSK>  - Включение/выключение режима DSK на PGM OUT3.

<Process> <CH3><Test BARS>  - Включение/выключение режима BARS на PGM OUT3.

<Process> <CH3><SW Output>  - Коммутация сигналов на выходе PGM на PGM OUT3.



<Process> <CH4><Take DSK>  - Включение/выключение режима DSK на PGM OUT4.

<Process> <CH4><Test BARS>  - Включение/выключение режима BARS на PGM OUT4.

<Process> <CH4><SW Output>  - Коммутация сигналов на выходе PGM на PGM OUT4.





< Config > - Регулировки параметров блока.



<Config> <Out Format>  - Выбор выходного формата блока:

Auto – выходной формат устанавливается автоматически с входным сигналом на входе в следующем порядке (по наличию сигнала на входе) PGM IN1, PGM IN2, PGM IN3, PGM IN4, FILL IN, KEY IN и запоминается при пропадании сигнала;

SD_625I, … , 3GA_1080p50 - принудительно устанавливается заданный формат.



< Config ><Speed>  - Выбор предустановленной скорости микширования канала DSK:

<Fast> - быстрая;

<Medium> - средняя;

<Slow> - медленная.



< Config > <Speed Fast>  - Установка скорости микширования Fast, в кадрах (в полях для чересстрочного выходного формата) от 0 до 20.



< Config > <Speed Medium >  - Установка скорости микширования Medium, в кадрах (в полях для чересстрочного выходного формата) от 20 до 50.



< Config > <Speed Slow >  - Установка скорости микширования Slow, в кадрах (в полях для чересстрочного выходного формата) от 50 до 100.



< Config > <Lost In>  - Вид выходного сигнала при отсутствии входного.







< Default Set> < Yes/No? >  - Сброс настроек модуля к значениям по умолчанию.



<Version> - Информация о версии ПО модуля.

<File> - Обновление  ПО модуля.



< Status File > <Altera FPGA firmware  read>  - чтение файла из блока.

< Status File > <Altera FPGA firmware  read> <Download>    - загрузить.



< Status File > <Altera FPGA firmware write> - запись файла в блок.

< Status File > <Altera FPGA firmware write><Submit> - отправить.







^Наверх
