Вход:

• симметричный, входное сопротивление – не менее 15 кОм (вкл. 600 Ом);

• уровень входного сигнала – до 15 дБ;

  подавление синфазной помехи:   90 дБ @ 60 Гц ,
                                                               85 дБ @ 20 кГц;

• максимальное напряжение импульсной помехи при длительности не более 50мкс  –  до 2,5 кВ;

• напряжение срабатывания  –   >10 В  имп.;

• время срабатывания  –   <10 нс.

Выход:

• симметричный, выходное сопротивление 51 Ом;

• сопротивление нагрузки – не менее 600 Ом;

• уровень выходного сигнала – до +15 дБ.

Сквозные характеристики:

• Номинальный коэффициент передачи усилителя –  0 ±± 0,1 дБ;

• Неравномерность АЧХ: в полосе частот 20Гц…20кГц  –  не более ±±0,1 дБ;

• Нелинейные искажения + шум (суммарно):

  • при уровне входного сигнала +9 дБ на частоте 1кГц – не более 0,01%,,

  • при уровне входного сигнала +9 дБ в полосе 20Гц…20кГц – не более 0,02%;

• Отношение сигнал/шум – не менее 90 дБ.

• Регулировки:   дискретная, с шагом 0,5 дБ –     ±± 12 дБ

Потребляемая мощность – не более 3,1 Вт.

Время непрерывной работы – 24 часа.

Габаритные размеры: фронтальная плата 250x100 мм, задняя плата 100x110 мм.

Масса (фронтальная плата + задняя плата) – не более 0,5 кг.

Усилители-распределители PN-PAD-362-x – это устройства модульной системы «PROFNEXT», которые строятся из модулей этой системы, размещаются в корпусах 1U или 3U «PROFNEXT» и соединяются между собой с помощью кросс-платы, встроенной в корпусе. В зависимости от модификации блоки в корпусах «PROFNEXT» занимают либо один, либо два слота (см. таблицу выше).

В состав усилителя-распределителя входит основная плата (фронтальная) и задняя плата.

Структурная схема и внешний вид задних панелей усилителя-распределителя звуковых стереосигналов показан на рис.1, моносигналов – на рис.2.

Структурная схема и вид задней панели усилителя 1х5 стерео PN-PAD-362-5D

Рис.1.  Усилитель 1х5 стерео PN-PAD-362-5D

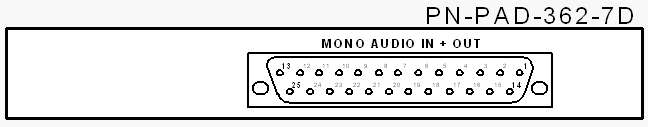

Структурная схема и вид задней панели усилителей 1х7/1x3 моно PN-PAD-362-7D/3X

Рис.2.  Усилители 1х7/1x3 моно PN-PAD-362-7D/3X

Реле, установленные на задней плате устройства, позволяют автоматически переключать вход усилителя на первый выход при пропадании питания или извлечении основной платы из корпуса. Основная плата содержит съемные перемычки Х2 и Х3 (“600/HIGH”), с помощью которых можно выбрать входное сопротивления усилителя - либо 600 Ом, либо «высокоомное», соответственно раздельно для левого и правого канала.

Симметричный сигнал поступает с входного разъема, через реле на задней плате, на входной буфер, где преобразуется в несимметричный. Возможна дискретная регулировка размаха сигнала с шагом 0,5 дБ. Затем сигнал усиливается по мощности, распределяется на несколько выходов и поступает через заднюю плату на выходы устройства.

Максимальный уровень выходного сигнала на нагрузке 600 Ом по каждому из выходов – не более 15дБ.

Расположение  органов индикации и съемных перемычек показано на схеме расположения элементов на плате (условное изображение см. рис.3).

Рис. 3

Индикаторы на фронтальном модуле

 Индикаторы размещаются на лицевом срезе фронтального модуля (см. Рис.3).

• Status…….. Статус блока. Двухцветный.

  • Наличие одного(моно версия) или двух(стерео версия) входных сигналов………………. зеленый,

  • Отсутствие одного(моно версия) или одного из двух(стерео версия) входных сигналов………………. красный

• IN1(Left)…..Наличие аудио сигнала левого канала на входе блока. Двухцветный.

  • Наличие аудио сигнала…зеленый,

  • Отсутствие аудио сигнала…красный

• IN2(Right)….Наличие аудио сигнала правого канала на входе блока. Двухцветный.

  •  Наличие аудио сигнала…зеленый,

  •  Отсутствие аудио сигнала…красный

Конструктивно устройство выполнено на фронтальном и заднем  модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает один или два слота в корпусе (в зависимости от модификации)..  В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль выполнен в виде платы размером 250 x100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания, команды управления и два глобальных опорных синхросигнала, если они используется.
