Главная > Синхрогенераторы > PN-SG-717
Автономный и ведомый режимы работы. Термокомпенсированный кварцевый генератор. Стабильность +/- 0,2810-6. Ведение от опорного сигнала BB (Black Burst) или TRL (Tri Level). Формирование сигналов синхронизации BB, TRL, WC (World Clock).
Модель PN-SG-717. Два независимых канала формирования BB и TRL. Общее число выходных сигналов BB/TRL – 6 (3+3). На один канал можно назначить BB, на второй – TRL, или на все выходы один сигнал. Пять постоянных выходов сигнала WC и один назначаемый (WC/BB/TRL).
Модель PN-SG-717-1. Два независимых канала формирования BB и TRL. Общее число выходных разъемов – 5 (2+3). На один канал можно назначить BB, на второй – TRL, или на все выходы один сигнал. Сигнал WC назначается на один выход. Регулировка «Задержка/Опережение» выходных сигналов каждого канала независима.

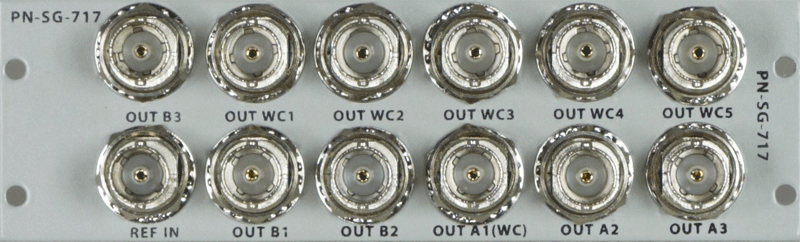

Внешние разъемы PN-SG-717
Генератор опорных синхросигналов BB, TRL, WC PN-SG-717 (далее по тексту – «синхрогенератор») предназначен для формирования:
Может работать в автономном и ведомом режимах. В качестве опорного сигнала могут быть использованы:
Выпускаются следующие модели усилителей-распределителей “PROFNEXT” серии PN-SG-717-xx
PN-SG-717— 6(5) выходов BB/TRL, 5(6) выходов WC PN-SG-717-1—5 (4) выходов BB/TRL, 0(1) выходов WC Один выход назначаемый BB, TRL/WC
Технические характеристикиОсновные параметры:
Устройство генерирует синхросигналы в соответствии с таблицей: Таблица 1
Индикация
На срезе фронтальной платы установлены следующие светодиоды:
Синхронизация сигналов канала В с опорным сигналом – LOCK-B (зелёный) Неполная синхронизация в каком либо канале – WARN (красный)
Потребляемая мощность……………… не более 4.5 Вт Диапазон рабочих температур………. от 0 до 45°С. Время непрерывной работы…………. 24 часа
Состав и работа синхрогенератора PN-SG-717 “PROFNEXT”
Синхрогенераторы PN-SG-717-xx предназначены для работы в базовой конструкции модульной системы "PROFNEXT". Блоки размещаются в корпусах 1U или 3U системы "PROFNEXT". Блок PN--SG-717 занимает два "слота" в корпусах "PROFNEXT", блок PN-SG-717-1 - один "слот" Структурная схема синхрогенератора PN-SG-717 представлена на рис.1.

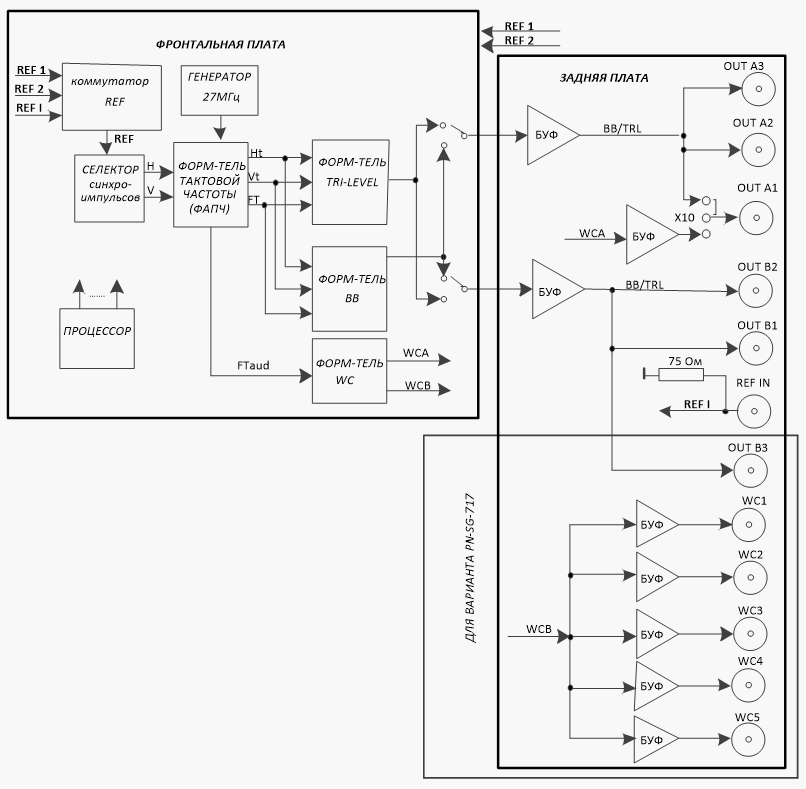

Рис.1. Структурная схема синхрогенератора PBX-SG-717
Устройство работает в ведомом или в автономном режиме. В качестве опорного сигнала (REF) могут быть использованы сигналы системы PAL, SECAM, 625/i50 (синхросмесь без поднесущей), или сигналы синхронизации телевидения высокой чёткости в соответствии с табл.1. Сигнал внешней синхронизации подаётся на вход REF IN, распложенный на задней панели блока, либо на один из входов, расположенных на корпусе PROFNEXT (REF1 или REF2). Выбор входа синхронизации осуществляется с местной панели либо в веб-интерфейсе. При отсутствии опорного сигнала устройство работает в автономном режиме. В синхрогенераторе автоматически определяется формат входного сигнала, данная информация может быть прочитана на лицевой панели или в веб-интерфейсе. После обнаружения и опознавания опорного сигнала происходит синхронизация устройства по фазе и частоте. Синхронизация по фазе происходит только в случае кратности частоты кадров выходного и опорного сигналов. Если после потери и последующем восстановлении опорного сигнала разность фаз не превышает 400 мкс, фазировка будет осуществляться плавным смещением выходного сигнала относительно опорного. Если, после обнаружения опорного сигнала, плавная фазировка не состоялась в течение 1минуты, производится ускоренная фазировка. При разности фаз более 400 мкс сигналы выравниваются “скачком”. На выходах канала А и канала В могут присутствовать сигналы системы PAL либо TRI-LEVEL. Выбор формата синхросигналов на выходах осуществляется с лицевой панели или в веб-интерфейсе. На выходах каналов не могут быть выбраны сигналы разных форматов TRI-LEVEL. На первый выход канала А может быть подан сигнал WC. Коммутация данного сигнала осуществляется съёмной перемычкой на разъёме Х10 (WC/А3), расположенной на задней плате устройства. В варианте PN-SG-717 на заднюю плату устанавливается дополнительная плата с пятью выходами сигнала WC и дополнительным выходом BB/TRL –B3.
Расположение разъемов на задней панели синхрогенератора представлено ниже:
Рис.2 Задняя панель PN-SG-717-1
Рис.3 Задняя панель PN-SG-717
На фронтальном срезе передней платы расположены следующие светодиоды:
Конструктивное исполнение
Конструктивно устройство выполнено на фронтальном и заднем модулях системы “PROFNEXT”, которые размещаются в корпусах 1U или 3U этой системы, и занимает один или два "слота" в корпусе (в зависимости от модификации). В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально. На корпусе установлены 2 проходных разъёма (REF1 и REF2) для подключения опорного сигнала REF. Выбор входа осуществляется с лицевой панели либо в WEB-интерфейсе. Фронтальный модуль выполнен в виде платы размером 240х100 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. Соединение фронтального и заднего модулей осуществляется напрямую через разъем. Через поперечную кросс-плату, которая встроена внутри корпуса “PROFNEXT”, на модули поступает напряжение питания и команды управления.
Настройка и конфигурация устройства
Управление устройствами серии PN-SG-717 выполняется:
Управление от местной лицевой панели Выбор возможных режимов от местной лицевой панели управления осуществляется через меню на графическом дисплее. Управление производится с помощью кнопок управления (рис.9).
Рис.4 Кнопки управления.
При нажатии кнопки ▲ выполняется перемещение по меню вверх относительно текущего положения курсора. В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону увеличения. При нажатии кнопки ▼ выполняется перемещение по меню вниз относительно текущего положения курсора. В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону уменьшения. При нажатии кнопки ► MENU выполняется вход в выбранный пункт меню. При нажатии кнопки ◄ ESC выполняется переход в предыдущий уровень меню. В диалоге редактирования кнопка ◄ позволяет перемещаться влево по нескольким значениям параметров внутри изменяемой настройки. При нажатии кнопки OK выполняется вход в пункт меню, на который указывает курсор. В диалоге изменения параметра нажатие кнопки OK подтверждает выставленное в текущий момент значение параметра. Выберите строку “Select Slot”→OK В строке соответствующего слота должен указываться шифр блока. Выбираем данную строку→ОК
Сonfig→ОК Ref Select →ОК →▼▲ Local Ref/ Ref 1/Ref2 - выбор входа REF ▼ Ref Video System – 1080i50/*** - индикация формата сигнала REF ▼ Tri-Level System →ОК →▼▲ 1080i50/*** - выбор формата сигнала TRL
Channel A→ОК WC - OFF/ON - индикация выбора сигнала на выходе OUTA1 ▼ Type →ОК →▼▲ TRI- LEVEL/BB – выбор стандарта на выходе А ▼ Ref Status - LOCK/LOCK F/LOCK T – тип синхронизации данного сигнала с опорным сигналом - полная / по кадрам/по тактовой частоте
▼ H-Timing, step →ОК →▼▲- регулировка задержки выходного сигнала относительно опорного по строке в количестве периодов тактовой частоты. +(плюс) регулировка на задержку, -(минус) - на опережение ▼ H-Timing, mks – индикация задержки выходного сигнала в микросекундах ▼ V-Timing →ОК →▼▲- регулировка задержки выходного сигнала относительно опорного по кадру в количестве строк Channel B→ОК Type →ОК →▼▲ TRI- LEVEL/BB – выбор стандарта на выходе А ▼ Ref Status - LOCK/LOCK F/LOCK T – уровень синхронизации данного сигнала с опорным сигналом - полная / по кадрам/по тактовой частоте
▼ H-Timing, step →ОК →▼▲- регулировка задержки выходного сигнала относительно опорного по строке в количестве периодов тактовой частоты. +(плюс) регулировка на задержку, -(минус) - на опережение ▼ H-Timing, mks – индикация задержки выходного сигнала в микросекундах ▼ V-Timing →ОК →▼▲- регулировка задержки выходного сигнала относительно опорного по кадру в количестве строк
Frequency Control→ОК Enable→ОК →▼▲OFF/ON- в положении ON разрешена установка собственной частоты генератора в автономном режиме ▼ Control →ОК →▼▲520/*** - установка собственной частоты генератора в относительных единицах ▼ Measurement →ОК →▼▲OFF/ON – в положении ON вместо сигналов WC на выходные разъёмы подаётся сигнал частоты 27 МГц. Это позволяет установить частоту генератора в автономном режиме с помощью частотомера. Разрешено только при включении сигнала Enable в состояние ON
Управление через WEB-интерфейс модульной системы PROFNEXT
Управление устройствами серии PN-SG-717 и их мониторинг может осуществляться через WEB‑интерфейс модульной системы PROFNEXT. Для этого откройте установленный на Вашем компьютере браузер и в адресной строке введите IP-адрес используемой "корзины" PROFNEXT. Посмотреть и изменить IP-адрес можно на лицевой панели, перейдя в пункт меню Setup > Net setup > Ip addr. При смене IP-адреса не забывайте корректно устанавливать другие сетевые настройки. Также смена IP-адреса доступна с помощью утилиты profit_di, которую можно скачать, перейдя по ссылке http://www.profitt.ru/SOFT/Profitt_di.zip. В WEB-интерфейсе модуля предусмотрены вкладки (окна). Первая вкладка содержит информацию о состоянии процессора корпуса. Остальные вкладки закреплены за "слотами" корпуса. Выбор вкладки осуществляется в верхней строке экрана.
WEB интерфейс управления PN-SG-717
На рис.5 представлено окно управления WEB-интерфейса на примере блока PN-SG-717
Рис.5 Окно управления WEB-интерфейса модуля PN-SG-717 Перечень параметров и регулировок аналогичны описанным выше для управления с лицевой панели модуля.
Управление с помощью Программного пакета «Proflex3.xx»
Управление устройством и его мониторинг может также осуществляться с использованием программного обеспечения: «Программный пакет для мониторинга и управления модульной системой «Proflex3.xx» (PC, ОС Windows XP/7/8/10, ETHERNET)». Окно управления на примере блока PN-SG-717 представлено на рис.6 Перечень параметров и регулировок аналогичны описанным выше для управления через WEB‑интерфейс модуля.
Pис.6. Окно управления блока PN-SG-717 в «Proflex3.xx»
|
