Корпус “  PROFNEXT”
  PNT-3U







Корпус PNT-3U предназначен для размещения цифровых модулей системы "  PROFNEXT". Модульная система "  PROFNEXT" работает в цифровых стандартах ТВ высокой четкости –  от HDSDI до 12G.

В корпус  PNT-3  U может быть установлено до 16-ти модулей (устройств).

Корпус содержит модуль центрального процессора и модуль глобальной синхронизации.

В корпус устанавливается один блок питания  или  по заказу два блока (индекс “D” в шифре блока), при этом второй блок питания находится в “горячем” резерве. Переход на резервный блок питания при неисправности основного выполняется автоматически.

  Внешнее сетевое питание:

  • для модели  PNT-3U(D)  -  сеть переменного напряжения 220В,

  • для модели  PNT-3U(D)-  DC    -  сеть постоянного напряжения  (-36…72В).

В каждом корпусе имеется два ввода сетевого питания, т.е. питание может выполняться от разных фидеров.

На лицевой крышке корпуса установлена панель управления для настройки и мониторинга входящих модулей. На панели управления размещено индикаторное табло с кнопками управления и светодиодными индикаторами. Индикаторы отображают статус установленных модулей, состояние блоков питания и системы вентиляции.

Корпуса "  PROFNEXT" могут устанавливаться в стойку базовой конструкции 19” либо использоваться в настольном варианте.

Допускается “горячая” замена входящих модулей и блоков питания.

Дистанционная настройка и мониторинг модулей "  PROFNEXT" осуществляется через WEB-интерфейс и/или от Программного пакета  Proflex3.  xx».

Предусмотрен интерфейс GPI/GPO (8 команд, программируемых пользователем).





Функциональные возможности и достоинства



  • Поддержка скоростей до 12   G видео

  • Центральный процессор управления

  • Два входа глобальных опорных синхросигналов REF

  • Мониторинг и управление каждым модулем с передней панели корпуса.

  • Дистанционный мониторинг и  управление по сети Ethernet (   WEB-интерфейс, «   Proflex3.   xx»)

  • Мониторинг состояния корпуса и блоков питания

  • Мониторинг состояния системы вентиляции

  • Передняя панель корпусов откидная, что обеспечивает простую замену модулей, источников питания и вентиляторов

  • “Горячая  ” замена модулей

  • Основной и резервный (опция) источник питания.

  • “Горячая  ” замена блоков питания

  • Раздельные фидеры для каждого блока питания



Технические характеристики корпусов  PNT-3U



Количество слотов, заполняемых модулями: до 16-ти.



Интерфейс ETHERNET



Протокол

TCP/IP  /UDP

Скорость обмена

10/100 Мбит/с

Разъём

RJ-45-8/8



Вход синхронизации  REF:



Вход

Закрытый, проходной

Поддерживаемые форматы

480i, 576i, 1080i, 1080p, 480p,720p,576p

Вид

HD трехуровневый

 BB (  black burst ( черное поле ), 300 +/- 100) mV

Входное сопротивление

   10 кОm

Разъём

BNC



Характеристики сигналов GPI  /GPO



Уровни

ТТЛ

 («Лог.1»: 2… 5,5В; «Лог.0»:  0… 0,7В).

Вид сигнала*

Импульсный  /потенциальный

Длительность импульса

100 мсек

Входное сопротивление

10 кОм

Выходное сопротивление

Не менее 500 Ом

Разъём

Розетка DB-  9F

*)  Допускается формирование сигнала GPI кратковременным замыканием цепи сигнала на "общий".



Потребляемая мощность (максимальная) 220В, 50Гц  –  не более 240 Вт.

Диапазон рабочих температур:  от 5 до 45°С.

Габаритные размеры:  ширина - 483 мм,  высота - 132 мм,  глубина - 414 мм.

Масса, не более: 6,0 кг



Технические данные и характеристики модулей (устройств), устанавливаемых в корпус “  PRONEXT”, приведены в документации на эти изделия.







Принцип построения модульной системы «PROFNEXT»



Структура системы «PROFNEXT» позволяет пользователям самим конфигурировать выполняемые функции, используя соответствующие модули.

Система строится на базе единых шин управления, синхронизации и питания, которые проложены по поперечной кросс-плате. Модули системы состоят из передних ( F ) и задних ( R ) плат, представляя из себя законченные устройства (оптические приемники и передатчики, преобразователи, синхронизаторы, усилители-распределители и т.д.). Передние модули вставляются в кросс-плату с лицевой стороны корпуса. Задние модули вставляются с задней стороны и соединяются с передними непосредственно (прямым сочленением).

Каждый модуль может вестись либо от локального синхросигнала либо от глобального REF. Для глобального REF предусмотрены два независимых входа.

Центральный процессор автоматически определяет тип модулей и их положение в корпусе. Процессор постоянно собирает информацию о состоянии модулей, вторичных источников питания, системы вентиляции и температуры внутри корпуса. Все параметры отображаются на табло лицевой панели и передаются по сети   Ethernet.



Конструктивное исполнение корпуса   PNT-3U



Модули системы «PROFNEXT» размещаются в стандартных корпусах PNT-3U.

В корпусе   PNT-3   U может размещаться до 16-ти модулей (устройств).

Размещение плат в   PNT-3U – вертикальное.

В корпусе установлены:

  • поперечная кросс-плата с разъемами и шинами питания, управления и синхронизации,

  • источники питания (один или два),

  • лицевая панель с индикаторным табло, кнопками управления и 4-мя вентиляторами,

  • модуль центрального процессора (в середине корпуса спереди),

  • модуль глобальной синхронизации (в середине корпуса сзади),

  • фронтальные модули входящих устройств (по заказу пользователя).

  • модуль   GPI

На задней панели корпуса установлены:

  • панель питания с двумя разъёмами, предохранителями и клеммой заземления

    • для модели   PNT-3U установлены два сетевых «евроразъема»

    • для модели   PNT-3U-   DC установлены два разъема   XLR-4

  • панель с разъемами глобальной синхронизации и интерфейса   ETHERNET

  • задние модули входящих устройств с разъемами для внешних соединений.



Задние панели входящих модулей могут быть одинарной (20мм) и двойной (40мм) ширины. Используемые разъёмы: для сигналов и синхронизации –   BNC, для интерфейса   ETHERNET –   TP-8P8C, для   GPI –   SUB-9   F.

Местное управление и контроль осуществляются с лицевой панели. Лицевая панель откидная, за ней справа на блоках питания находятся выключатели питания.

Корпуса могут размещаться на этаже базового шкафа или на столе.

Все внешние подключения выполняются с задней стороны корпуса.

В корпусе справа (вид спереди за лицевой панелью) размещаются два блока питания – основной и резервный. В центральной части корпуса с передней стороны размещен процессор, с задней – модуль глобальной синхронизации.  Извлечь модуль центрального процессора можно вручную, откинув лицевую панель и вытащив его.

Модули (устройства) в корпусе 3U располагаются вертикально и размещаются в отдельных ячейках (слотах). Слоты нумеруются слева направо (при виде спереди).

ВНИМАНИЕ!!! Для установки модулей в корпус, необходимо  cначала вставить фронтальный модуль! Для этого откиньте рычажок на срезе платы и вставьте модуль в направляющие слота, зафиксируйте его рычажком и слегка прижмите до упора. Далее, прижимая одной рукой передний модуль, аккуратно вставьте задний модуль до сочленения с передним модулем и слегка прижмите до упора. После этого закрепите задний модуль двумя винтами.

Все модули могут быть извлечены и заменены без отключения питания.

На лицевой панели каждому базовому модулю соответствует свой индикатор, отображающий статус и текущее состояние модуля.



Передняя панель корпуса PNT-3U



Задняя панель  корпуса PNT-3U








Возможности системы диагностики и мониторинга



Встроенная система диагностики позволяет через центральный процессор осуществлять местный и дистанционный мониторинг, а так же управление модулями.

По табло на лицевой панели корпуса выполняется местный мониторинг каждого входящего модуля.

Выполняется также местный и дистанционный мониторинг каждого из блоков питания:  токи потребления, напряжение, температура, состояние каждого из вентиляторов.

Обеспечивается возможность установки или изменения IP-адреса и других сетевых настроек Ethernet.



Местное управление

На лицевой (передней) крышке корпусов    PNT-3U установлены панели управления для настройки и мониторинга  входящих модулей .

На панели размещено индикаторное табло с кнопками и светодиодные индикаторы отображающие статус установленных модулей, состояние блоков питания и системы вентиляции.





                                           Лицевая панель корпуса  PNT-3U





С помощью кнопок управления на лицевой панели центрального процессора с отображением информации на индикаторном табло выполняется:

  • выбор для контроля и управления любого из входящих модулей;

  • просмотр состояния каждого из 4-х вентиляторов корпуса:  OK или  ALARM;

  • просмотр состояния блоков питания и их собственных вентиляторов с отображением:

    • статуса каждого из блоков питания:   OK или  ALARM,

    • значения напряжения питания корпуса  ,

    • значения потребляемого тока от каждого из блоков питания,

    • состояния вентилятора  OK или  ALARM;

  • установка или изменение IP адреса и других сетевых настроек Ethernet.

  • отображение текущей версии центрального процессора управления



Дистанционное управление

Дистанционный оперативный мониторинг и управление модульной системой   PROFNEXT осуществляется через   WEB-интерфейс.

Центральный процессор автоматически определяет тип модулей и их положение в корпусе. Собирает информацию о состоянии модулей, вторичных источников питания, системы вентиляции и температуры внутри корпуса. Данные параметры отображаются на табло лицевой панели корпуса и передаются по сети Ethernet.



Дистанционное управление корпусами системы “PROFNEXT”

от ПЭВМ по сети   ETHERNET





Местный мониторинг корпуса и управление режимами входящих модулей.



Выполняется с помощью встроенной системы диагностики.

На лицевой панели корпуса размещено индикаторное табло.

Справа от табло находится переключатель, содержащий четыре кнопки по краям и одну кнопку в центре.

На табло постоянно отображаются три строки меню.

При нажатии кнопки    (вверх)    выполняется перемещение по меню вверх относительно текущего положения курсора.  В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону увеличения.

При нажатии кнопки    (вниз)     выполняется перемещение по меню вниз относительно текущего положения курсора.  В режиме изменения параметра эта кнопка позволяет изменять значение на одну единицу в сторону уменьшения.

При нажатии кнопки     (вправо)       MENU  выполняется вход в выбранный пункт меню.

При нажатии кнопки    (влево)         ESC выполняется переход в предыдущий уровень меню. В диалоге редактирования кнопка      (влево)       позволяет перемещаться влево по нескольким значениям параметров внутри изменяемой настройки.

Штатное (исходное) состояние табло содержит пять режимов. В исходном состоянии табло верхняя строка всегда имеет надпись «  Frontal panel version    xx.  xx» (Текущая версия ПО лицевой панели корпуса)

  • В режиме  SELECT SLOT  выбирается номер слота и далее выполняется мониторинг и управление данным модулем.

  • В режиме  CPU SLOT  отображаются  основные параметры состояния корпуса:

    • наличие/отсутствие сигналов на двух входах глобальной синхронизации с отображением их формата,

    • максимальная температура внутри корпуса в градусах Цельсия,

    • шифр модуля, имеющего в данный момент максимальную температуру,

    • состояние вентиляторов корпуса:  OK или  ALARM (авария).

  • В режимах  POWER1/  POWER2 отображается состояние блоков питания:

    • значения потребляемого тока и напряжения питания,

    • текущее значение скорости вращения вентилятора,

    • температура внутри корпуса блока питания.

  • В режиме  SETUP   выполняется:

    • выбор режима работы вентиляторов корпуса  FAN SETUP,

    • установка значения максимальной температуры внутри корпуса,

    • закрепление (фиксация) входящего модуля за данным слотом (  Fix slots),

    • закрепление (фиксация) сигнала синхронизации FIX REF,

    • установка или изменение IP адреса и других сетевых настроек Ethern  et (  Net Setup),

    • установка  SNMP,

    • установка времени  TIME,

    • включение/выключение звуковой сигнализации «  ALARM» (авария),

    • включение или запрет анализа работы по отдельным параметрам.



Внимание!

Во всех штатных режимах в верхней строке табло отображается   версия ПО лицевой панели управления корпуса.

Версия ПО центрального процессора отображается в режиме   VERSION




Установка режимов устройства.



Установка режимов корпуса   PNT-1U с лицевой панели.







Мониторинг и управление входящими модулями:

На передней панели корпуса кнопками  (вниз) (вверх)   выберите строку “Select Slot”. . Строка  SELECT SLOT засветится.



Нажмите кнопку  OK. В строке с номером слота отображается шифр вставленного модуля.

Если модуль не вставлен, индицируется надпись “  EMPTY” (пустой).

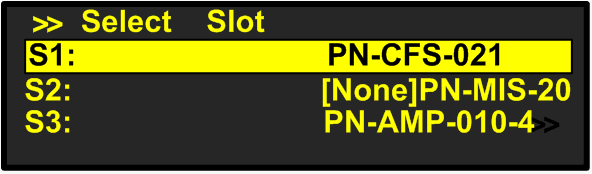

Если данный модуль закреплен за данным слотом  (см. ниже режим  SETUP/  FIX SLOTS), то:

  • при изъятии данного модуля индицируется надпись    NONE (отсутствует), рядом шифр закрепленного за слотом модуля,

  • при вставлении в слот другого модуля индицируется надпись  ERR (ошибка), рядом шифр закрепленного модуля.

В случае использования модуля, занимающего два слота (двухслотного):

  • двухслотный модуль может устанавливаться в любой слот, кроме 16-го.

  • на табло двухслотный модуль индицируется двумя индикаторами (  SLOT1 и  SLOT2,  SLOT5 и  SLOT6 и т.п.)

  • на табло в слоте, в который физически вставлен модуль, отображается шифр модуля, в соседнем слоте (справа, при виде спереди) индицируется надпись  BUSY (занят)



Кнопками  (вниз) (вверх) выберите нужный номер слота 1…16 и нажмите кнопку  OK. Слот выбран.

Вы можете просматривать состояние данного модуля и управлять им.

Подробное описание мониторинга и управления отдельными модулями представлено в соответствующих технических описаниях.

Мониторинг (просмотр) состояния корпуса:

Кнопками  (вниз) (вверх) выберите строку  CPU SLOT. Строка засветится.





Нажмите кнопку  OK. Вы вошли в меню “  CPU Slot”.





В первых двух строках отображаются статусы сигналов глобальной синхронизации  REF1 и  REF2: формат сигнала или «Сигнал отсутствует (  none)» или «Формат не опознан (  unknown)».

Далее при прокрутке под ними индицируется:

  • Max Temp.        -  значение температуры внутри корпуса в градусах Цельсия –  T(С).

  • Max Temp.    S     -  шифр модуля, имеющего в данный момент максимальную температуру

При дальнейшей прокрутке отображается состояние четырех вентиляторов корпуса:  OK или  ALARM (авария).

Если состояние вентиляторов нормальное, индикатор  FANS на панели управления светится зеленым цветом, если один или более вентиляторов вошел в аварийное состояние или температура внутри корпуса превысила максимальное значение, индикатор   FANS засветится красным цветом.





Мониторинг (просмотр) состояния блоков питания:

Кнопками  (вниз) (вверх) выберите строку “  POWER 1”. Строка засветится.





Нажмите кнопку  OK. Вы вошли в меню  POWER 1. В нем отображается:

  • значение напряжения питания

  • значение потребляемого тока

  • скорость вращения вентилятора (число полных оборотов в минуту)  или  ALARM (авария).

  • значение температуры внутри блока питания





Нажмите кнопку  Esc. Кнопками  (вниз) (вверх) выберите строку  POWER 2. Строка засветится. Нажмите кнопку  OK. Просмотрите состояние второго блока питания  POWER 2. Если второй блок питания отсутствует, то в строке  POWER 2 индицируется надпись “  Empty” (пустой).



Выполнение установок в режиме   Setup

  В режиме  SETUP   выполняется:

  • выбор режима работы вентиляторов корпуса   FAN SETUP,

  • установка значения максимальной температуры внутри корпуса,

  • закрепление (фиксация) входящего модуля за данным слотом (    Fix slots),

  • закрепление (фиксация) сигнала синхронизации FIX REF,

  • установка или изменение IP адреса и других сетевых настроек Ethern  et (  Net Setup),

  • установка  SNMP,

  • установка времени  TIME,

  • включение/выключение звуковой сигнализации «  ALARM» (авария),

  • включение или запрет анализа работы по отдельным параметрам.



Кнопками  (вниз) (вверх) выберите строку  SETUP. Строка засветится.





Нажмите кнопку  OK. Вы вошли в меню “  Setup”.



Прокрутка по строкам меню выполняется кнопками (вниз) (вверх)



Установка режимов вентиляторов

Выберите строку “FAN SETUP”. Она засветится. В правой части строки отображается текущий режим работы вентиляторов. Для входа в режим редактирования нажмите кнопку  OK.  На табло останется одна строка с обозначением текущего режима.

Вы вошли в меню изменения режимов:

  • AUTO – режим включения/выключения вентиляторов поддерживается автоматически, в зависимости от температуры внутри корпуса,

  • LOW  – вентиляторы работают непрерывно с минимальной скоростью,

  • MID - вентиляторы работают непрерывно со средней скоростью,

  • HIGH - вентиляторы работают непрерывно с высокой скоростью,

  • MAX - вентиляторы работают непрерывно с максимальной скоростью.

Кнопками  (вниз) (вверх)         выберите нужный режим.  Нажмите кнопку  OK.

Появится надпись: « Setting is critical! Are you sure!  No» (Установка очень важная. Вы в ней уверены?)

Кнопками    (вправо)     и  (влево)         выберите « Yes»  или  «  No».  Нажмите кнопку  OK. Режим выбран.



Установка значения максимальной температуры внутри корпуса

Выберите строку “  MAX TEMP”. В правой части строки индицируется значение максимальной температуры в град.С.

Для входа в режим редактирования значения нажмите кнопку  OK.  На табло останется одна строка.

Кнопками    (вниз) (вверх)      установите желаемое значение.  Нажмите кнопку  OK.

Появится надпись  : «Setting is critical! Are   you sure!   No» (Установка очень важная. Вы в ней уверены?)

Кнопками  (вправо)     и  (влево) выберите «  Yes»  или  «  No».  Нажмите кнопку  OK. Значение установлено.





Закрепление модулей за слотами корпуса

Выберите строку  FIX SLOTS. Нажмите кнопку  OK.





Вы можете закрепить (зафиксировать) за каждым слотом название размещенного в нем модуля.    Эта информация сохраняется и в том случае, когда модуль вытащен или вместо него ошибочно вставлен другой, что позволяет легко восстановить состав корпуса при ремонтных и регламентных работах.

Предусмотрено три режима фиксации модулей.

1.  FIXED - название модуля закрепляется за данным слотом.

             Например, в слоте 2 закреплен модуль  PN-MIS-020





Возможные ситуации:

·          Модуль  PN-MIS-020 вынут, слот 2 пустой. При этом в окне  SELECT SLOT в строке   SLOT 2 появится надпись [  None]  PN-MIS-20 (модуля нет, должен быть  PN-MIS-20).





·Если модуль  PN-MIS-020 вынут и вместо него вставлен другой, то в  окне  SELECT SLOT в строке  SLOT 2  появится надпись [  Err]  PN-MIS-20 (ошибка, вставлен другой модуль, должен быть  PN-MIS-20).





2.  FIX+ALARM. В этом случае при отсутствии модуля или вставления в данный слот другого модуля информация на табло аналогична описанной выше для режима «  Fixed», но при этом для удаленного мониторинга дополнительно выдается сигнал «  ALARM» (Авария).

3.  UNFIXED. Модуль не закрепляется, то есть фиксация не нужна. В этом случае будет отображаться текущее состояние слота. Если модуль вставлен, индицируется его название, если вытащен – надпись «  Empty» (пустой).



Закрепление синхросигналов

Выберите строку  FIX REF Нажмите кнопку  OK.

В строке 1отображается формат синхросигнала, присутствующего на входе  REF1и его статус  FIXED или  UNFIXED. При отсутствии синхросигнала отображается надпись «  NONE».

В строке 2 отображается формат синхросигнала, присутствующего на входе  REF2 и его статус  FIXED или  UNFIXED. При отсутствии синхросигнала отображается надпись «  NONE».









Режимы фиксации (закрепления) формата синхросигнала за входами  REF1/  REF2:

 FIXED   – формат синхросигнала закрепляется за входом  REF1/  REF2

 UNFIXED   – формат синхросигнала не закрепляется за входом  REF1/  REF2

Возможные ситуации:

·         Синхросигнал пропал. При этом в окне "  CPU SLOT/REF1” появится надпись [  None] 1080  i (сигнал пропал, должен быть 1080i).

·         Подан синхросигнал незафиксированного формата. При этом в окне “CPU SLOT/REF1” появится надпись [Err] 1080  i (пришел другой сигнал, должен быть 1080i).



Просмотр и изменение настроек ETHERNET

К  нопками  (вниз) (вверх) выберите строку “  NET SETUP”. Нажмите кнопку  OK. Вы вошли в меню просмотра настроек  Ethernet.





На табло индицируются:  IP-адрес,  MAC-адрес,  Network Mask и Gateway

Могут быть изменены:  IP-адрес,    Network Mask и Gateway

Изменение IP адреса

К  нопками  (вниз) (вверх) выберите строку  NET SETUP. Для входа в режим редактирования нажмите  OK. Редактируемая часть подсвечивается, например, так:





Изменение редактируемого параметра осуществляется вращением колесика.

Для перехода к редактированию следующей части адреса нажмите OK еще раз.

Для выхода из режима редактирования после изменения четвертой части адреса нажмите OK. Подсветка исчезнет.

Для возвращения в исходное окно настроек   Ethernet нажмите кнопку  Esc



Изменение (при необходимости) адреса  «Network mask»

К  нопками  (вниз) (вверх) выберите строку  NETWORK MASK. Для входа в режим редактирования нажмите  OK. Дальнейшие действия по редактированию аналогичны вышеописанным.



Изменение (при необходимости) адреса  «  GateWay»

К  нопками  (вниз) (вверх) выберите строку  GATEWAY. Для входа в режим редактирования нажмите  OK. Дальнейшие действия по редактированию аналогичны вышеописанным.



Просмотр    MAC адреса

Выберите строку “  MAC”.  Отображается  MAC адрес устройства.

Нажмите  ESC.  Вы вернетесь в исходное окно настроек  SETUP



Установка  SNMP

Выберите строку “  SNMP setup”.  Для входа в режим редактирования адреса получателя  SNMP трапов нажмите  OK.

Изменение редактируемого параметра осуществляется кнопками (вниз) (вверх)

Для перехода к редактированию следующей части адреса нажмите  OK еще раз.

Для выхода из режима редактирования после изменения четвертой части адреса нажмите  OK.

Нажмите  ESC.  Вы вернетесь в исходное окно настроек  SETUP



Установки времени  TIME

Выберите строку “  TIME setup”.  Для входа в режим редактирования нажмите  OK.





  В строке  Method выберите режим:   NTP (работа от  NTP сервера) или  MANUAL (ручной)

В режиме  NTP можно установить или при необходимости изменить адрес  NTP сервера.

Выберите строку “  NTP server”.  Для входа в режим редактирования адреса нажмите  OK.

Изменение редактируемого параметра осуществляется кнопками (вверх) (вниз)

В диалоге редактирования кнопки  (вправо) влово) позволяют перемещаться вправо и влево по нескольким значениям параметров внутри изменяемой настройки.

Для выхода из режима редактирования после изменения третьей части адреса нажмите  OK.

Вы вернетесь в исходное окно настроек  Time Setup

В режиме работы  MANUAL в строках  Time set  и  Date set можно установить время и дату.



Включение/выключение звуковой сигнализации аварий

Выберите строку “  Alarm sound” . Строка засветится.

Справа отображается текущее состояние звуковой сигнализации аварий: “  Disabled” (Не включена) или “  Enabled” (Включена).

Для изменения состояния нажмите кнопку  OK. На табло высветится текущее состояние.

Изменение параметра осуществляется кнопками     (вверх) (вниз)  .





Включение или запрет анализа работы по параметрам:

Выберите строку “  Alarm masks”.

Нажмите  OK.

Включение или запрет анализа работы по параметрам:

-  overheat      (перегрузка)

-  ps1_  missing  (отсутствие блока питания БП1)

-  ps2_  missing  (отсутствие блока питания БП2)

-  ps1_  voltage   (напряжение питания БП1 в норме)

-  ps2_  voltage   (напряжение питания БП2 в норме)

-  ps1_  fan_  fail  (вентилятор БП1 неисправен)

-  ps2_  fan_  fail  (вентилятор БП2 неисправен)

-  ps1_  inactive  (БП1 неактивен)

-  ps2_  inactive  (БП2 неактивен)

-  ps1_  temp_  fail  (температура БП1 не в норме)

-  ps2_  temp_  fail  (температура БП2 не в норме)

-  ps1_  overcurrent   (перегрузка по току БП1)

-  ps2_  overcurrent   (перегрузка по току БП2)

-  front_  fan_  fail  (вентилятор/ы  на передней панели неисправны)

-  ref1_  lost  (пропал сигнал  Ref1 )

-  ref2_  lost  (пропал сигнал  Ref2)

-  ref1_  wrong  (сигнал  Ref1 не в норме)

-  ref2_  wrong  (сигнал  Ref2 не в норме)

-  insert_  slot_  wrong  (вставленный модуль не соответствует установленной конфигурации)

-  face_  panel_  missing   (лицевая панель откинута (отсоединена)





Отображение текущей версии ПО центрального процессора управления.

Выберите строку “  Version”

На ней отображается текущая версия ПО центрального процессора корпуса.




Дистанционный мониторинг корпуса и управление режимами входящих модулей выполняется через WEB-интерфейс.




Установка режимов корпуса PNT-1U через WEB-интерфейс.



ВНИМАНИЕ!  Установки: MAC-адрес, IP-адрес, Mask и Gateway можно изменить с помощью программы «profitt device installer (profitt_di)», которую вы можете скачать по следующей ссылке  http://profitt.ru/SOFT/Profitt_di.zip

Настройки входящих модулей можно изменить через Web-интерфейс, доступный через  Ethernet-порт на корпусе  PNT-1  U. Web-интерфейс доступен в любом браузере (протестировано на Firefox и Chrome).

Подключите кабель  Ethernet к разъему «  Ethernet».

Откройте  web-браузер  c IP адресом модуля.

В верхней части панели индицируется ряд кнопок режимов работы корпуса:

  • MAIN CPU – мониторинг состояния корпуса, блоков питания и системы вентиляции.

  • SLOT 1 … SLOT 4 –  просмотр статуса и установка режимов модулей, установленных в слотах 1…4.



а) Информация об устройстве.

Выберите режим Main CPU



Информация об устройстве



Секция  CPU    slot»

Строки  REF1»  и  REF2»

Отображение наличия сигналов синхронизации   REF и их стандарта.

Строка  Max.  temp»

Текущее значение максимальной температуры внутри корпуса

Строка  Max.  Temp.  source»

Отображается блок – источник максимальной температуры

Строки  FAN1…4»

Отображение состояния вентиляторов

Строка  PS control»

Выбор блоков питания (БП) для контроля:  ALL – оба БП,  PS1 -  БП1,  PS2 -  БП2,  None – не выбран





Секции  Power 1»,  Power 2»

Строка  U,  V»

Текущее значение напряжения питания в вольтах

Строка  Ic,  A»

Текущее значение тока потребления в амперах.

Строка  Fan,  RPM»

Текущее значение скорости вращения вентилятора



Секции  Setup» (Установки)

Строка  Fan setup»

Установка скорости вращения вентилятора

Строка  Max.  temp»

Установка допустимого значения максимальной температуры



Секция «  SNMP setup»

Строка «  Trap server»

Установка адреса получателя  SNMP трапов.

В Приложении “  B” представлена схема формирования  SNMP OID для системы “  PROFNEXT”.

Строка «Time zone»

Выбор часового пояса

Строка «  Alarm sound»

Разрешение или запрет звуковой сигнализации аварии





Секция  Alarm    Masks»



Включение или запрет анализа работы по параметрам:

-  overheat      (перегрузка)

-  ps1_  missing  (отсутствие блока питания БП1)

-  ps2_  missing  (отсутствие блока питания БП2)

-  ps1_  voltage_  failure  (напряжение питания БП1 не в норме)

-  ps2_  voltage_  failure  (напряжение питания БП2 не в норме)

-  ps1_  fan_  fail  (вентилятор БП1 неисправен)

-  ps2_  fan_  fail  (вентилятор БП2 неисправен)

-  ps1_  inactive  (БП1 неактивен)

-  ps2_  inactive  (БП2 неактивен)

-  ps1_  temp_  fail  (температура БП1 не в норме)

-  ps2_  temp_  fail  (температура БП2 не в норме)

-  ps1_  overcurrent   (перегрузка по току БП1)

-  ps2_  overcurrent   (перегрузка по току БП2)

-  front_  fan_  fail  (вентилятор/ы  на передней панели неисправны)

-  ref1_  lost  (пропал сигнал  Ref1 )

-  ref2_  lost  (пропал сигнал  Ref2)

-  ref1_  wrong  (сигнал  Ref1 не в норме)

-  ref2_  wrong  (сигнал  Ref2 не в норме)

-  insert_  slot_  wrong  (вставленный модуль не соответствует установленной конфигурации)

-  face_  panel_  missing   (лицевая панель откинута (отсоединена)





б) Отображение параметров и конфигурирование входящих модулей

Выберите режим SLOT 1 …  SLOT 16.

В выбранном слоте Вы можете просматривать состояние модуля и управлять им.

Подробное описание мониторинга и управления отдельными модулями представлено в технических описаниях модулей.





Мониторинг корпуса  PNT-3  U(-  DC) через центральный процессор модульной системы “PROFNEXT” с использованием Программного пакета «Proflex3.xx»



Перечень параметров и регулировок аналогичны описанным выше для управления через  WEB‑интерфейс.

В вкладке «  ALARMS» столбцы «  Lower Limit» и «  Upper Limit» не активны.











^Наверх
