Малогабаритные приемники серии PORC-7229(A)-4 предназначены для приема прошедшего по волоконно-оптической линии связи (ВОЛС) сигналов HD/SD SDI с поддержкой четырех каналов введенного звука и/или с вводом до четырёх каналов внешнего звука. Обеспечен выход одного канала данных RS232 (при совместной работе с передатчиками фирмы ''ПРОФИТТ ''). В устройстве реализован встроенный кадровый видео синхронизатор, обеспечивающий синхронность выходного видеосигнала опорному синхросигналу студии (двухуровневый (SD) или трехуровневый (HD)). Кроме того, в модуле производится задержка двух канальных пар введенного звука из одной или любых двух групп для компенсации задержки видео в кадровом синхронизаторе. На оптическом входе приёмников применён SFP модуль, который позволяет производить замену приемника, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения на входе приемника. В приемниках модели PORC-7229A-4 применен SFP модуль с APD фотодиодом, что обеспечивает повышенную чувствительность устройства по оптическому входу. Оптические приемники строятся на модулях модульной системы "PROFLEX" и размещаются в корпусах 1U или 3U этой системы. Каждый из них занимает два слота в корпусах “PROFLEX”. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально. Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст. Приемники серии PORC-7229(A)-4 предназначены для совместной работы с передатчиками серии POTM-7205-4 (в случае использования передачи данных RS232) или с любыми другими передатчиками, поддерживающими сигналы HD/SD SDI. Входной аудиосигнал может быть в аналоговом цифровом AES/EBU либо в комбинации форматов. В зависимости от модификации это может быть:
В приёмнике есть дополнительный выход HDMI мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый). Скорость передачи данных RS232 – до 150 kBit/s. Передатчики POTM-7205-4 и приёмники PORC-7229-4 могут использоваться в одно-, двух- и многоканальных системах. Длины волн лазерного излучения оптических передатчиков (модуляторов) POTM-7205-4:
Приёмники PORC-7229-4 универсальны для всех систем.
Возможности приёмников Серии РОRC-7229-4:
Технические данные и характеристики
Оптический вход:
Вход аналогового звукового сигнала:
Вход цифрового звукового сигнала AES/EBU:
Вход видео – REF:
Выход электрический цифровой:
Выход HDMI с наложенным графическим индикатором:
Диапазон рабочих температур: от 5 до 45°С. Время непрерывной работы: 24 часа. Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм. Масса: не более 0,5 кг.
Общее устройство и принцип действия Оптический приемник Серии РОRC-7229-4 – это устройство модульной системы "PROFLEX", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы. Приемник Серии РОRC-7229-4 содержит в своём составе один фронтальный (F) и один задний (R) модули системы "PROFLEX":
Структурная схема оптического приемника серии РОRC-7229-4
Входной оптический SDI сигнал проходит приемный SFP модуль и далее поступает на HD/SD SDI декодер, где преобразуется в 10-разрядный поток 4:2:2 и далее поступает на вход кадрового видео синхронизатора и на два блока извлечения звука. Каждый из блоков извлекает канальную пару из любой входной аудио группы (номера групп для каждого из блоков могут быть разными). После извлечения звук проходит управляемую линию задержки, в которой осуществляется компенсация задержки видео синхронизатора. Далее извлеченный звук поступает на коммутатор –маршрутизатор. На его другие входы поступают внешние аудио сигналы с входных разъемов, прошедшие либо АЦП либо AES/EBU приемники. В зависимости от модели аудиосигналы могут быть как в аналоговом (блок с индексом “АА”) или цифровом AES/EBU (индекс “ЕE”) форматах, так и в комбинации этих форматов (индекс “АE”). После выбора в коммутаторе требуемых аудио каналов, они проходят схему регулировки усиления (+/- 6 дБ) и поступают на схему ввода звука в выходной сигнал HD/SD SDI . В устройстве реализован встроенный кадровый видео синхронизатор, обеспечивающий синхронность выходного видеосигнала опорному синхросигналу студии (двухуровневый (SD) или трехуровневый (HD)). Опорный синхросигнал может быть выбран из возможных двух источников (переключение джампером на фронтальной плате): - с разъемов REF расположенных на задней планке самого модуля (положение джампера LOC (local)) - с разъемов GL REF, общих для всей корзины (положение джампера GLOB (global)) Внимание! Приемник поддерживает только четыре канала звука, поэтому не выбранные для извлечения каналы звука из входного SDI на выходе отсутствуют. Приемник имеет мониторный выход HDMI с наложенным на изображение графическим четырехканальным индикатором уровня вложенного звука для контроля сигнала. HD/SD SDI сигнал с вложенным звуком через выходной буфер поступает на выходные BNC разъёмы.
Внешние разъёмы оптических приемников Серии РОRC-7228-4
Конструкция Конструктивно оптический приемник серии РОRC-7229-4 построен на фронтальном и заднем модулях системы “PROFLEX”. Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется .

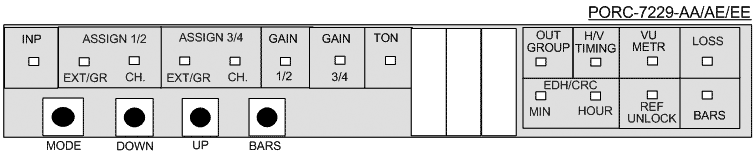

Управление и индикация Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью приемника .
Выбор возможных режимов осуществляется кнопкой MODE, а их изменение – кнопками UP и DOWN.
В блоке возможны следующие режимы управления:
В блоке предусмотрены следующие индикаторы:
Конфигурация приемника
Выбор режима работы по входу стандарта входного сигнала - Кнопкой MODE войти в режим INP . - Кнопками UP и DOWN по показаниям цифрового индикатора произвести требуемую установку режима:
A##
режим
автоматического определения стандарта входного сигнала. A62 – входной сигнал стандартного разрешения 625i/50. A52 – входной сигнал стандартного разрешения 525i/60. A80 – входной сигнал высокого разрешения 1080i/50 либо 1080p/25 A80. – входной сигнал высокого разрешения 1080i/60 либо 1080i/59. 94 либо 1080p/30 либо 1080p/29. 97 A72 – входной сигнал высокого разрешения 720p/50. A72. – входной сигнал высокого разрешения 720p/60 либо 720p/59. 94 . 625 – устройство работает только с сигналами стандартного разрешения 625i/50. 80I – устройство работает только с сигналами высокого разрешения 1080i/50. 720 – устройство работает только с сигналами высокого разрешения 720p/50. 525 – устройство работает только с сигналами стандартного разрешения 525i/ 59. 94. 80I. – устройство работает только с сигналами высокого разрешения 1080i/60. 720. – устройство работает только с сигналами высокого разрешения 720p/60. 80 P – устройство работает только с сигналами высокого разрешения 1080p/25. 80 P. – устройство работает только с сигналами высокого разрешения 1080p/30. 80.I. – устройство работает только с сигналами высокого разрешения 1080i/ 59. 94. 72.0. – устройство работает только с сигналами высокого разрешения 720p/ 59. 94. 80. P. – устройство работает только с сигналами высокого разрешения 1080p/29. 97.
Режим включения ГЦП (генератор цветных полос) Нажмите кнопку BARS. На выход включается генератор цветных полос в стандарте, выбранном в п.2.4.1. В этом режиме приемник работает в автономном режиме и не требует подачи входного сигнала. Включение тон сигнала разрешается.
2.4.3. Режим выбора каналов введенного звука из входного SDI либо внешнего звука для введения в 1 / 2 каналы выходной группы. На входном физическом разъеме присутствуют контакты для подключения двух стерео пар или двух AES сигналов. Первая стереопара или AES сигнал назван каналом A, левый канал этой стерео пары назван каналом 1, а правый соответственно 2. Таким образом, первая стерео пара обозначается A1/2, соответственно, вторая обозначается B1/2. Одна внедренная группа во входном SDI сигнале содержит четыре канала (1…4), которые объединены в две канальные пары: первый и второй каналы составляют первую пару (1/2), третий и четвёртый – вторую (3/4). Всего в SDI сигнале может быть максимум четыре группы с номерами 1, 2, 3, 4 (всего 16 каналов).
- Кнопкой MODE входим в режим ASSIGN 1/2 EXT/GR - Кнопками UP и DOWN начинаем выбирать входной физический источник, который будет передаваться в канальной паре 1/2 выходной группы. На левом индикаторе появятся буквы или цифры, которые соответствуют входному источнику. Возможны следующие варианты:
А - в канальной
паре 1/2 выходной группы будет передаваться аудио сигнал стереопары
A
B -
в канальной паре 1/2 выходной группы будет
передаваться аудио сигнал стереопары
B
1,2,3,4 - в канальной паре 1/2 выходной группы будет передаваться аудио сигнал, извлеченный из соответственно 1, 2, 3, 4 аудио группы входного SDI сигнала (режим доступен только в случае наличия вложенного аудио во входном SDI сигнале).-
- Кнопкой MODE входим в режим ASSIGN 1/2 CH - Кнопками UP и DOWN устанавливаем на цифровом индикаторе номера аудио каналов из ранее выбранного внешнего источника или входной группы, которые будут введены в 1 / 2 каналы выходной группы. На левом цифровом индикаторе будет отображаться номер выбранной группы (1,2,3,4 – если выбран источником входной SDI) или имя канала внешнего звука (A или B), а на двух следующих – номера каналов, которые будут введены в 1 / 2 каналы выходной группы. На втором индикаторе отображается канал, который будут введен в 1-й канал выходной группы, на третьем индикаторе – во 2-й. В случае, если во входном SDI сигнале аудио группа с выбранным номером отсутствует, то левый индикатор, соответствующий номеру выбранной группы, начинает мигать и на аудио выходе будет сигнал 'тишины'.
Возможны следующие варианты (левый/правый соответственно): #1/2, # 2/1, #1/1, #2/2, #3/4, # 4/3, #3/3, #4/4, где # - номер группы для извлечения звука или имя внешней аудио пары.
Пример:
Пример:
Структурная схема выбора каналов
Режим выбора каналов введенного звука из входного SDI либо внешнего звука для введения в 3 / 4 каналы выходной группы. На входном физическом разъеме присутствуют контакты для подключения двух стерео пар или двух AES сигналов. Первая стереопара или AES сигнал назван каналом A, левый канал этой стерео пары назван каналом 1, а правый соответственно 2. Таким образом, первая стерео пара обозначается A1/2, соответственно, вторая обозначается B1/2. Одна внедренная группа во входном SDI сигнале содержит четыре канала (1…4), которые объединены в две канальные пары: первый и второй каналы составляют первую пару (1/2), третий и четвёртый – вторую (3/4). Всего в SDI сигнале может быть максимум четыре группы с номерами 1, 2, 3, 4 (всего 16 каналов).
- Кнопкой MODE входим в режим ASSIGN 3/4 EXT/GR - Кнопками UP и DOWN начинаем выбирать входной физический источник, который будет передаваться в канальной паре 3/4 выходной группы. На левом индикаторе появятся буквы или цифры, которые соответствуют входному источнику. Возможны следующие варианты:
А - в канальной
паре 3/4 выходной группы будет передаваться аудио сигнал стереопары
A
B
- в канальной паре 3/4
выходной группы будет передаваться аудио сигнал стереопары
B
1,2,3,4 - в канальной паре 3/4 выходной группы будет передаваться аудио сигнал, извлеченный из соответственно 1, 2, 3, 4 аудио группы входного SDI сигнала (режим доступен только в случае наличия вложенного аудио во входном SDI сигнале).
- Кнопкой MODE входим в режим ASSIGN 3/4 CH. - Кнопками UP и DOWN устанавливаем на цифровом индикаторе номера аудио каналов из ранее выбранного внешнего источника или входной группы, которые будут введены в 3 / 4 каналы выходной группы. На левом цифровом индикаторе будет отображаться номер выбранной группы (1,2,3,4 – если выбран источником входной SDI) или имя канала внешнего звука (A или B), а на двух следующих – номера каналов, которые будут введены в 3 / 4 каналы выходной группы. На втором индикаторе отображается канал, который будут введен в 3-й канал выходной группы, на третьем индикаторе – в 4-й. В случае, если во входном SDI сигнале аудио группа с выбранным номером отсутствует, то левый индикатор, соответствующий номеру выбранной группы, начинает мигать и на аудио выходе будет сигнал 'тишины'. Возможны следующие варианты (левый/правый соответственно): #1/2, # 2/1, #1/1, #2/2, #3/4, # 4/3, #3/3, #4/4, где # - номер группы для извлечения звука или имя внешней аудио пары .
Пример:
Пример:
Режим регулировки усиления в первой канальной паре 1/2 выходной группы. - Кнопкой MODE войти в режим GAIN 1/2 . - Кнопками UP и DOWN производится регулировка усиления +/- 6dB. На индикаторе #.# , где #.# - значение усиления (в dB). При отрицательном значении усиления на левом индикаторе загорается знак “–“. Одновременное нажатие на кнопки UP и DOWN устанавливает номинальное усиление 0 дБ .
Режим регулировки усиления во второй канальной паре 3/4 выходной группы. - Кнопкой MODE войти в режим GAIN 3/4. - Кнопками UP и DOWN производится регулировка усиления +/- 6dB. На индикаторе #.# , где #.# -значение усиления (в dB). При отрицательном значении усиления на левом индикаторе загорается знак “–“. Одновременное нажатие на кнопки UP и DOWN устанавливает номинальное усиление 0 дБ.
Режим включения тон-сигнала «1 кГц» - Кнопкой MODE войти в режим TON.
- Кнопками
UP и
DOWN по
показаниям цифрового индикатора включить тон в требуемом канале. OFF – тон выключен во всех каналах; On – тон включен во всех каналах; O1,02,12,03,04,34 – тон включается в соответствующих каналах.
Выбор номера для вновь сформированной аудио группы. Пояснение. Аудио сигналы передаются в сигнале SDI в составе аудио групп. Существует четыре группы – с номерами 1, 2, 3, 4. В составе каждой группы передается две канальные пары (1/2 и 3/4, всего 4 канала). Устройство позволяет сформировать одну новую аудио группу, содержащую выбранные ранее каналы и ввести ее в выходной HD/SD SDI. - Кнопкой MODE войти в режим OUT GROUP.
- Кнопками
UP и
DOWN по
показаниям цифрового индикатора ввести номер группы либо установить режим
запрета ввода новой группы. 1 - звук вводится в 1-ую группу, 2 - звук вводится в 2-ую группу, 3 - звук вводится в 3-ю группу, 4 - звук вводится в 4-ую группу.
Режим регулировки «Задержка – опережение» по горизонтали и вертикали относительно входного REF сигнала. - Кнопкой MODE войти в режим H/V TIMING. На трехзначном индикаторе слева загорается буква V (регулировка по вертикали) и две цифры, условно обозначающие опережение/задержку. - Кнопками UP и DOWN по показаниям цифрового индикатора и внешних соответствующих приборов произвести требуемую фазировку. Возможные варианты: V00 – выходной SDI синхронен с опорным REF по вертикали V.99 … V.01 - выходной SDI опережает опорный REF, причем значение V.99 – максимальное опережение и соответствует опережению на (-99) строк. V01 … V99 - выходной SDI задержан относительно опорного REF, причем значение V99 – максимальная задержка и соответствует задержке на (+99) строк. - Повторно нажать на кнопку MODE. На трехзначном индикаторе отображаются три цифры, условно обозначающие опережение/задержку (регулировка по горизонтали). - Кнопками UP и DOWN по показаниям цифрового индикатора и внешних соответствующих приборов произвести требуемую фазировку. Возможные варианты: 000 – выходной SDI синхронен с опорным REF по горизонтали,
001 … ### -
выходной SDI задерживается вдоль строки
с шагом 37ns (SD)
или 13,8ns (HD),
Количество тактов вдоль строки в разных стандартах разное: от 1715 тактов (525i/59.94) до 2640 (525i/59.94). Поскольку индикатор трехзначный, то число, соответствующее максимально возможной задержке, отображается с округлением и составляет: 172…………. для 625i/50 171…………. для 525i/59.94 263…………. для 1080i/50, 1080p/25 221…………. для 1080i/59.94, 1080i/60, 1080p/30, 1080p/29. 97 164…………. для 720p/59.94, 720p/60 197…………. для 720p/50
Для изменения значения отображения задержки на
единицу требуется изменение задержки - Кратковременные нажатия на кнопку UP или DOWN изменяет задержку на 1 такт.
- При длительном нажатии на кнопку
UP или
DOWN
изменение задержки происходит
Режим управления измерителем уровня вложенного звука (VU METR) Кнопкой MODE войти в режим METR . 1. Установка положения измерителем уровня по горизонтали. Кнопками UP и DOWN на HDMI выходе изменить положение измерителя уровня вдоль строки по горизонтали. 2. Включение и отключение отображения VU измерителя на HDMI выходе. Нажать кнопку MODE и удерживая ее, одновременно нажать кнопку UP. Измеритель уровня удаляется из изображения.
Повторное нажатие на кнопку UP накладывает
измеритель на изображение 3. Выбор типа шкалы VU измерителя. Возможные варианты: DBFS – выравнивание по EBU, то есть ØDBFS соответствует +18 dBU. DBU – квази-аналоговая, то есть Ø dBU соответствует 0,775Vrms .
Нажать кнопку
MODE и удерживая ее,
одновременно нажимать кнопку DOWN.
4. Выбор номинального уровня звука для VU измерителя. Повторно нажать кнопку MODE. На трехзначном индикаторе загорится точка и отобразится значение номинального уровня звука VU измерителя (по умолчанию 0 для шкалы типа DBU и -3 для шкалы типа DBFS). Отображаемое значение соответствует типу шкалы, выбранной в предыдущем пункте. Кнопками UP и DOWN выбрать значение номинального уровня, при превышении которого цвет индикатора становиться красным. Возможные варианты для шкалы типа DBFS: 0, -1,-2,-3,-4,-5,-6,-7,-8,-9,-10,-12,-14,-16,-18,-20,-22,-24,-26,-30 DBFS Возможные варианты для шкалы типа DBU: +9, +8, +7, +6, +5, +4, +3, +2, +1, +0, -1,-2,-3,-4,-5,-6,-8,-10,-12,-14,-16 DBU
Мониторинг мощности излучения на входе приемника. Для отображения мощности излучения на входе приемника следует: - Нажать кнопку BARS и удерживая ее нажать кнопку UP. На трехзначном индикаторе отобразится входная мощность (в дБ). Поскольку индикатор трехзначный, а допустимая мощность излучения на входе не может превышать +3 дБ, то мощность излучения в диапазоне (+3.0)…(-9.9) дБ отображается со знаком, а в диапазоне (-10.0)…(-40.0) дБ – без знака. Пример: 2.8 на индикаторе соответствует входной мощности «+2.8 дБ»; - 2.8 на индикаторе соответствует входной мощности «-2.8 дБ»; - 9.9 на индикаторе соответствует входной мощности «-9.9 дБ»; 10.0 на индикаторе соответствует входной мощности «-10.0дБ»; 25.5 на индикаторе соответствует входной мощности «-25.5 дБ».
“Горячая” замена SFP модуля
SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится фотоприемник (для блока РОRC-7229А-4) . В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо отсоединить оптический кабель, потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.
Управление от ПЭВМ
Устройства “PROFLEX” могут управляться от ПЭВМ. Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (устанавливается по заказу), с использованием соответствующего программного обеспечения (подробнее – смотри документацию на программу управления и отображения состояния устройств модульной системы “PROFLEX”
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
