Приемник оптический, преобразователь стандарта разложения понижающий, синхронизатор
3G/HD/SD SDI → SD SDI/SECAM/PAL/NTSC
c выходом звука

/ Серия PORC-7244(A)-8/



Приемник оптический, преобразователь стандарта разложения понижающий, синхронизатор 3G/HD/SD SDI → SD SDI/SECAM/PAL/NTSC с выходом звука серии PORC-7244( A )-8 (далее по тексту оптический приемник) предназначен для:

  • приема и преобразования оптического сигнала 3G/HD/SD SDI, пришедшего по волоконно-оптической линии связи (ВОЛС) в электрический сигнал 3G/HD/SD SDI с перетактированием (система выходного сигнала соответствует входной);

  • преобразования “вниз” (Down C onversion) без преобразования частоты кадров сигналов 3G/HD SDI форматов:

  • 1080p/50, 1080i/50, 1080p/25, 1080p/24, 1080p/23.98, 720p/50 → 625i/50;

  • 1080p/60, 1080p/59.94, 1080i/60, 1080i/59.94, 1080p/30, 1080p/29.97, 720p/60, 720p/59.94 → 525i/59.94;

  • синхронизации к опорному сигналу REF IN (видеосигнал черного поля, соответствующий формату выходного сигнала) выходных SD SDI/ CCVS сигналов;

  • преобразования в аналоговый сигнал системы:

    • SECAM / PAL для выходного формата 625 i /50,

    • NTSC для выходного формата 525 i /59.94;

  • извлечения из любых двух групп 8-ми каналов звука (4-е канальные пары) в аналоговом или цифровом формате;

  • вывода 2-х графических 4-канальных индикаторов (отключаемых) уровня звука (среднеквадратичный и пиковый) накладываемых на цветное изображение контрольного выхода MON OUT;

  • два варианта шкалы индикаторов уровня звука dBu или DBFS;

  • установка номинального уровня звука отдельно для каждого варианта шкалы.

Выпускаются следующие модели оптических приемников:

  • PORC-7244-8 – чувствительность – от минус 3 до минус 24 дБм.

  • PORC-7244A-8 – чувствительность – от минус 9 до минус 29 дБм.

На оптическом входе применен SFP модуль , который позволяет производить замену приемника, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения на входе приемника.

В приемниках модели PORC-7244A-8 применен SFP модуль с APD фотодиодом , что обеспечивает повышенную чувствительность устройства по оптическому входу.

Приёмники серии PORC-7244( A )-8 могут использоваться в одно-, двух- и многоканальных системах .

Выходные звуковые сигналы могут быть в аналоговом или цифровом AES/EBU форматах, либо в их комбинации. Вид сигнала при заказе определяется индексом блока:

  • 8 аналоговых балансных выходов (ЦАП – 24 разряда) – индекс AA
    (шифр блока PORC-7244-8AA или PORC-7244A-8AA );

  • 4 аналоговых балансных выхода + 2 балансных выхода AES/EBU (4 канала) – индекс AE
    ( шифр блока PORC-7244-8 AE или PORC-7244A-8AЕ );

  • 4 балансных выхода AES/EBU (8 каналов) – индекс EE
    (шифр блока PORC-7244-8 EE или PORC-7244A-8ЕЕ ).

Приёмник имеет дополнительный выход MON OUT (мониторный), где на изображение выходного аналогового сигнала системы PAL / NTSC (в зависимости от выбранных установок модуля и формата входных сигналов) наложено изображение двух цветных четырёхканальных индикаторов уровня звука (среднеквадратичного и пикового) для выходных звуковых каналов A / B и C / D . Для каждого индикатора имеется установка положения на экране и возможность отключения.

Оптический приемник предназначен для работы в базовой конструкции модульной системы "PROFLEX". Размещается в корпусах 1U или 3U системы "PROFLEX" и занимает два слота в корпусе.

Блок предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.




Функциональные возможности:

  • SFP модуль на оптическом входе ;

  • мониторинг мощности излучения на входе приемника в реальном времени;

  • индикация потери сигнала;

  • автоматическое определение стандарта входного сигнала;

  • индикация ошибок EDH/ CRC (мин./час);

  • три варианта формата кадра при преобразовании стандарта разложения ( ARC ):

    • Anamorphic – анаморфированное изображение 16:9;

    • Extract – формат кадра 4:3 обрезанный по горизонтали;

    • Letterbox – формат кадра 16:9 кашетированный;

  • внутренний генератор сигнала ГЦП ( BARS );

  • внутренний генератор тон – сигнала 1 кГц;

  • индикация наличия вложенного аудио во входном сигнале;

  • маршрутизатор каналов, то есть выбор для вывода на четыре физических аудио стерео выхода любых канальных пар из любых двух аудио групп;

  • автоматическая задержка звука для компенсации задержки видео;

  • возможность дополнительной задержки звука на 130 полей;

  • регулировка усиления для каждой канальной пары в пределах ±6дБ;

  • извлечение звуковых данных из любых двух групп;

  • синхронизация и обратный ввод восьми каналов звука в выходной SD SDI сигнал;

  • графическая индикация уровня выходного звука (среднеквадратичного и пикового), изображение индикаторов накладывается на изображение контрольного выхода MON OUT;

  • выбор пользователем типа шкалы индикаторов уровня звука (dBu либо DBFS);

  • раздельная, для каждого типа шкалы, установка номинального уровня звука (т.е. при превышении установленного уровня индикатор становиться красным)

  • аудио ЦАП – 24 разряда;

  • три варианта выходных форматов звука;



Технические характеристики тракта



Входы:

Оптический вход IN :

Поддерживаемые стандарты

SMPTE 259 M ( SDI ):

625 i /50;

525 i /59.94.

SMPTE 292 M ( HDSDI ) :

1080 i /50;

1080 i /59. 94;

1080 i /60;

1080 p /2 3.98;

1080p/24;

1080p/25;

1080p/29. 97;

1080p/30;

720p/50 ;

720p/59. 94;

720p/60 .

SMPTE 424M/ SMPTE 425M

(3G Level A 4:2:2 ):

1080p/50;

1080p/59. 94;

1080p/60.

Разъемы

SFP/ LC

Диапазон спектральной чувствительности

1200 нм - 1610 нм

Максимальная детектируемая мощность
входного сигнала

Модель PORC-7244-8 ………. -3 дБм

Модель PORC-7244 A -8……... -9 дБм

Диапазон чувствительности

Модель PORC-7244-8:

(-3…-23) дБм для HD SDI;

(-3…-26) дБм для SD SDI.

Модель PORC-7244 A -8:

(-9…-30) дБм для HD SDI;

(-9…-32 ) дБм для SD SDI.



Вход синхронизации REF IN:

Вход

закрытый, проходной

Разъём

BNC

Размах ССП

300 +/- 100 mV

Входное сопротивление

больше 10 кОм

Стандарт

PAL/SECAM/NTSC



Выходы:



Выход электрический цифровой LOOP OUT :

Количество возможных выходов

2 (с перетактированием)

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

соответствует входному

Выходное затухание несогласованности

не менее 12 дБ до 1.5 ГГц

Размах

800мВ±10%

Джиттер

менее 0.2UI (единичного интервала)



Выход OUT A/B в цифровом формате SDI:

Количество возможных выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

ITU-R BT.656 (с введённым звуком)

Выходное затухание несогласованности

>18 дБ на тактовой частоте 270 MHz

Размах

800мВ±10%

Джиттер

менее 0.2UI (единичного интервала)



Выход OUT A/B в аналоговом формате CCVS :

Количество возможных выходов

2

Разъёмы

BNC

Выходное сопротивление

75 Ом

Стандарт

PAL/SECAM/NTSC

Выходное затухание несогласованности

не менее 40 дБ на частоте 4,43 МГц

Размах

(1000±20) мВ на нагрузке 75 Ом

ЦАП

10 Бит

Частотная характеристика

<0,5 дБ до 5,5МГц



Выход MON OUT мониторный с наложенным графическим индикатором:

Количество возможных выходов

1

Разъем

BNC

Выходное сопротивление

75 Ом

Стандарт

PAL/NTSC

Размах

(1000±20) мВ на нагрузке 75 Ом

Выходное затухание несогласованности

не менее 40 дБ на частоте 4,43 МГц

ЦАП

8 Бит

Частотная характеристика

<1 дБ до 5,5МГц



Автоматическое определение выходного формата модуля и возможные варианты сигналов на выходе OUT A / B :

Частота кадров входного сигнала ( IN )

Выходной формат модуля

Возможные варианты выходных сигналов ( OUT A / B )

23.98

625i/50 (repeat frame)

SD SDI 625i/50, PAL, SECAM

24

625i/50 (repeat frame)

SD SDI 625i/50, PAL, SECAM

25

625i/50

SD SDI 625i/50, PAL, SECAM

29.97

525i/59.94

SD SDI 525i/59.94, NTSC

30

525i/59.94 (drop frame)

SD SDI 525i/59.94, NTSC

50

625i/50

SD SDI 625i/50, PAL, SECAM

59.94

525i/59.94

SD SDI 525i/59.94, NTSC

60

525i/59.94 (drop frame)

SD SDI 525i/59.94, NTSC



Выход аналогового звукового сигнала:

Разъём

DHR-26F (гнездо)

Входное сопротивление

<50 Ом

Вид выхода

симметричный

Динамический диапазон по выходу, соответствующий 0 дБ Fs

+18дБ

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,2 дБ

Динамический диапазон

не менее 100 дБ

Нелинейные искажения + шум

не более 0,006%

Цифро-аналоговое преобразование

24 разряда

Частота преобразования

48 кГц с привязкой к видео



Выход цифрового звукового сигнала:

Разъём

DHR-26F (гнездо)

Вид выхода

симметричный, трансформаторный

Размах

3 В на нагрузке 110 Ом

Регулировка усиления для каждой канальной пары

± 6 дБ с шагом 0,2 дБ



 Фазирование выходного видеосигнала по строке и кадру относительно входного REF IN

  • Регулировка величины «задержки–опережения» по кадру осуществляется с шагом одна строка – в пределах ±312 строк для формата 625i/50 и ± 262 строк для формата 525i/59,94.

  • Регулировка величины «задержки–опережения» по строке осуществляется с шагом 74 нс –
    в пределах ±432 (пол строки) для формата 625i/50 и ±428 (пол строки) для формата 525i/59,94.

Потребляемая мощность: не более 3 Вт.

Диапазон рабочих температур: от 5 до 45 ° С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса: не более 0,4 кг.


Состав, устройство и работа оптического приемника



Общее устройство и принцип действия

Оптический приемник серии PORC -7244( A )-8 выпускается в виде переднего и заднего модулей в модульной системе "PROFLEX".

На основной (фронтальной) плате блока в зависимости от модели блока размещаются дополнительные платы PS -720 и PS -721 в соответствии с таблицей 1:



Таблица 1

Шифр устройства

Основная плата

Дополнительная плата, A / B каналов

Дополнительная плата, С/В каналов

Задник

PORC-7244(A)-8AA

PORC-7244(A)-8AE

PORC-7244(A)-8EE

PORC -8244F

PS-720 (DAC OUTPUT)

PS-720 (DAC OUTPUT)

PS-721 (AES OUTPUT)

PS-720 (DAC OUTPUT)

PS-721 (AES OUTPUT)

PS-721 (AES INPUT)

PORC-6244R(A)



Структурная схема оптического приемника



На вход блока IN подается оптический сигнал 3 G / HD / SD SDI, на опорный вход REF IN подается опорный сигнал.

Оптический сигнал SDI преобразуется в электрический, затем проходит через блок восстановления тактовой частоты ( reclocker ) и поступает на SDI декодер ( Ser / Par ), где преобразуется в 10-разрядный поток 4:2:2, и на выход BYPASS OUT через буферный драйвер. С выхода декодера сигнал подается в каналы аудио и видео обработки.

Видео поток 4:2:2 3 G / HD записывается в память и преобразуется ( Down Converter ) к выходному формату SD без изменения кадровой частоты входного сигнала, после чего считывается на частоте опорного сигнала. Видео поток 4:2:2 SD записывается в память и считывается на частоте опорного сигнала. При преобразовании с понижением, можно выбрать необходимое соотношение сторон экрана (Aspect Ratio).

При выборе установки меню “ Out Format ” Auto - происходит автоматическое определение формата выхода в зависимости от сигнала на входе IN (см. табл. 3), а при его отсутствии – от сигнала на входе REF IN . Ведение модуля от сигнала REF IN возможно только при совпадении его формата с форматом входного сигнала, иначе – от внутреннего генератора. При выборе одного из предустановленных форматов меню “ Out Format ” (525 i или 625 i ) - допустимые стандарты входного и опорного сигнала ограничиваются выбранным значением. При пропадании входного сигнала, происходит заморозка последнего поля на 4 сек. и переключение на синее поле. Далее видео данные поступают на кодеры SDI и аналогового композитного сигнала.

На выход OUT A / B можно подать либо цифровой сигнал SDI , либо аналоговый композитный видеосигнал CCVS переключением с передней панели. Выход OUT A можно сконфигурировать так, чтобы на его выходе всегда был сигнал SDI , при помощи джампера на основной плате.

В аудио процессоре выполняется извлечение звука из двух групп входного сигнала SDI , преобразование тактовой частоты к частоте, привязанной к опорному сигналу. Коммутатор звука позволяет назначить любую канальную пару, выделенную из входного сигнала SDI на любой звуковой выход модуля ( A / B / C / D ). Выбранные звуковые каналы записываются в память, для регулировки задержки относительно видеосигнала, и поступают на блок регулировки уровня звука. Звуковой сигнал поступает на внешние разъемы как в аналоговом (блок с индексом “АА”) или цифровом AES/EBU (индекс “ЕE”) форматах, так и в комбинации этих форматов (индекс “АE”). Также звуковые данные вставляются в выходной сигнал SDI ( Embedder ) в те же звуковые группы, которые были выбраны для извлечения звука из входного сигнала. Для вставки извлеченного звука в выходной SDI без изменения имеется возможность обойти блок коммутации, задержки и регулировки усиления.

Если есть необходимость повторить выбранные звуковые настройки на выходе модуля и во вложенном звуке в выходном сигнале SDI , то соответствие выходов будет следующее:

выход A – первая канальная пара первой группы;

выход B – вторая канальная пара первой группы;

выход C – первая канальная пара второй группы;

выход D – вторая канальная пара второй группы.

На мониторном выходе MON OUT формируется аналоговый видеосигнал с наложенным на него изображением двух графических четырёхканальных индикаторов уровня звука отдельно для каналов AB и CD . Наложение можно включить и выключить отдельно для каждой группы. Стандарт выхода ( PAL / NTSC ) зависит от выбранных установок модуля и формата входных сигналов.

PORC-7244(A)-8(AA/AE/EE)

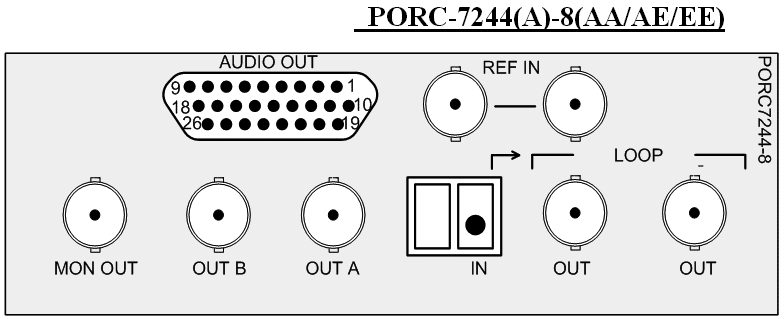

Внешние разъёмы оптического приемника



Панель управления местная



Панель управления размещается на плате фронтального модуля.



Внешний вид панели управления



Справа расположен графический дисплей. Слева от графического дисплея размещены кнопки управления:

  • MODE +/- – выбор параметра регулировки или переключения режима работы устройства (выбор пункта меню);

  • DOWN / UP – уменьшение/увеличение значения параметров регулировок или включения нужного режима работы.

При одновременном нажатии на кнопки DOWN и UP регулируемый параметр устанавливается в номинальное значение;



Светодиоды, расположенные над кнопками, индицируют состояние блока:

  • INPUT – если светодиод горит зеленым - указывает на присутствие сигнала на входе IN и соответствии его допустимому стандарту, желтым- наличие сигнала на входе IN и не соответствии его допустимому стандарту модуля или установленному выходному формату, красным – отсутствие сигнала.

  • EDH DET – если светодиод горит зеленым - индицирует наличие EDH пакета во входном сигнале SD SDI , не горит – отсутствие.

  • EDH / CRC MIN/ HOUR – если светодиод горит красным - указывает, что с момента последней ошибки EDH / CRC прошло менее минуты/часа, не горит – отсутствие ошибок.

  • AUD DET – зажигание светодиода индицирует наличие звуковой группы во входном сигнале SDI , не горит – отсутствие.

  • REF LOCK – если светодиод горит зеленым - указывает на присутствие сигнала на входе REF IN и синхронизации модуля от этого сигнала, желтым- наличие сигнала на входе REF IN и не соответствии его выходному формату, красным – отсутствие сигнала.

  • REF 625 i – если светодиод горит зеленым - указывает на присутствие сигнала на входе REF IN формата 625 i , красным – отсутствие сигнала на входе REF IN данного формата.

  • REF 525 i – если светодиод горит зеленым - указывает на присутствие сигнала на входе REF IN формата 525 i , красным – отсутствие сигнала на входе REF IN данного формата.



Установка режимов устройства серии PORC-7244(A)-8.





Управление устройством выполняется от местной панели управления или от ПЭВМ.

Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (процессор устанавливается по заказу), с использованием соответствующего программного обеспечения  (поставляется по заказу).

Выбор возможных режимов от местной панели управления осуществляется через меню на графическом дисплее. Все меню разделено на страницы, которые могут быть информационными или установочными. Выбор страниц производится кнопкой MODE+/-, а изменение выбранных параметров – кнопками UP и DOWN.



Выбор страницы индикации входного сигнала и наличия звуковых групп :

•  Кнопками MODE +/- выбрать страницу “1. ” (начальное состояние меню).

•  Верхняя строчка. Отображение информации о входном сигнале.

Возможные варианты:

•  SD: 625i/50; 525i/59.94;

•  HD: 1080i/50; 1080i/59. 94; 1080i/60; 1080p/23.98; 1080p/24; 1080p/25; 1080p/29. 97; 1080p/30; 720p/50 ; 720p/59. 94;   720p/60;

•  3G-A: 1080p/50; 1080p/59. 94; 1080p/60 ;

•  UNKNOWN; LOST .

•  Нижняя строчка . Отображение наличия групп вложенного аудио.

В случае наличия группы в соответствующих скобках зажигается ее номер.

GR[1][2][3][4] – присутствует аудио во всех четырех группах

GR[1][-][-][-] – присутствует аудио только в первой группе



Выбор страницы измерения мощности на входе оптического приемника:

•  Кнопками MODE +/- выбрать страницу “2. Rx Power ” .

•  На графическом дисплее отображается значение измеренной мощности на входе оптического приемника или сообщение об ошибке, при его отсутствии.



Выбор страницы сброса индикаторов ошибок EDH / CRC MIN / HOUR :

•  Кнопками MODE +/- выбрать страницу “3. EDH/CRC Reset ” .

•  Нажатием кнопок DOWN или UP сбросить ошибки на индикаторах:



Выбор выходного формата модуля:

•  Кнопками MODE +/- выбрать страницу “4. Out Format ” .

•  Кнопками UP и DOWN выбрать нужный формат выхода:

AUTO ;

625 i ;

5 25 i ;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в AUTO .

*В режиме “4. Out Format ” – AUTO , в ыходной стандарт модуля зависит от кадровой частоты допустимого входного сигнала на входе IN , см. табл.3; при отсутствии входного сигнала - от формата сигнала на входе REF IN :



Таблица 3

Частота кадров входного сигнала ( IN )

Выходной формат модуля ( OUT A / B )

23.98

625i/50 (repeat frame)

24

625i/50 (repeat frame)

25

625i/50

29.9 7

525i/59.94

30

525i/59.94 (drop frame)

50

625i/50

59.94

525i/59.94

60

525i/59.94 (drop frame)



Выбор выходного стандарта модуля:

•  Кнопками MODE +/- выбрать страницу “5. Out Std ” .

•  Кнопками UP и DOWN выбрать нужный стандарт выхода:

Если выходной формат 625 i :

SDI 625 i /50;

PAL ;

SECAM ;

Если выходной формат 525 i :

SDI 525 i /59.94

NTSC

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в SDI xx .



Выбор режима включения « ГЦП 75%»:

•  Кнопками MODE+/- выбрать страницу “6. Bars ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – режим «ГЦП 75%» выключен;

ON – режим «ГЦП 75%» включен;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .



Выбор режима включения «Стоп-поле»:

•  Кнопками MODE +/- выбрать страницу “7. Freeze ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – режим « стоп-поле » выключен;

ON – режим « стоп-поле » включен;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .



Регулировка фазы выходного сигнала SDI по строке относительно входа REF IN :

•  Кнопками MODE +/- выбрать страницу “8. H - Timing ” .

•  Кнопками UP и DOWN установить требуемую задержку по строке.

Пределы регулировки ±432 с шагом 74 нс- если выходной формат 625 i .

Пределы регулировки ±428 с шагом 74 нс- если выходной формат 525 i .

Значения запоминаются отдельно для каждого выходного формата.

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .



Регулировка фазы выходного сигнала SDI по кадру относительно входа REF IN :

•  Кнопками MODE +/- выбрать страницу “9. V - Timing ” .

•  Кнопками UP и DOWN установить требуемую задержку по кадру.

Пределы регулировки ±312 с шагом 1 ТВ строка - если выходной формат 625 i .

Пределы регулировки ±262 с шагом 1 ТВ строка - если выходной формат 525 i .

Значения запоминаются отдельно для каждого выходного формата.

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .



Установка соотношения сторон кадра (в режиме “ Down Converter ”):

•  Кнопками MODE +/- выбрать страницу “10. Aspect Ratio ” .

•  Кнопками UP и DOWN выбрать нужный режим (рис.7):

Anamorphic – анаморфированное изображение 16:9;

Extract – формат кадра 4:3 обрезанный по горизонтали;

Letterbox – формат кадра 16:9 кашетированный;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в Anamorphic .





Рис. 7



Выбор включения VITS (только для аналогового выходного видеосигнала):

•  Кнопками MODE +/- выбрать страницу “11. VITS ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – VITS выкл .;

ON – VITS вкл .;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в ON .



Выбор извлекаемых звуковых групп:

•  Кнопками MODE +/- выбрать страницу “ 1 2. In Gr Sel ” .

•  Кнопками UP и DOWN выбрать номера групп для извлечения звука (возможные номера 1/2, 2/3, 3/4, 1/3, 1/4, 2/4 ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 1/2 .



Назначение входных аудиоканалов на выход A:

•  Кнопками MODE +/- выбрать страницу “13. A ssig n A ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16 - выбор возможен только из четырех доступных вариантов, в зависимости от пункта меню “ In Gr Sel ”.

•  Одновременное нажатие кнопок DOWN и UP устанавливает первое доступное значение.



Регулировка усиления звука на выходе A:

•  Кнопками MODE +/- выбрать страницу “14. Gain A ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ.



Назначение входных аудиоканалов на выход B :

•  Кнопками MODE +/- выбрать страницу “15. A ssig n B ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16 - выбор возможен только из четырех доступных вариантов, в зависимости от пункта меню “ In Gr Sel ”.

•  Одновременное нажатие кнопок DOWN и UP устанавливает второе доступное значение.



Регулировка усиления звука на выходе B :

•  Кнопками MODE +/- выбрать страницу “16. Gain B ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ.



Назначение входных аудиоканалов на выход C :

•  Кнопками MODE +/- выбрать страницу “17. A ssig n C ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16 - выбор возможен только из четырех доступных вариантов, в зависимости от пункта меню “ In Gr Sel ”.

•  Одновременное нажатие кнопок DOWN и UP устанавливает третье доступное значение.



Регулировка усиления звука на выходе C :

•  Кнопками MODE +/- выбрать страницу “18. Gain C ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ.



Назначение входных аудиоканалов на выход D :

•  Кнопками MODE +/- выбрать страницу “19. A ssig n D ” .

•  Кнопками UP и DOWN выбрать нужный аудио вход:

1/2, 3/4, 5/6, 7/8, 9/10, 11/12, 13/14, 15/16 - выбор возможен только из четырех доступных вариантов, в зависимости от пункта меню “ In Gr Sel ”.

•  Одновременное нажатие кнопок DOWN и UP устанавливает четвертое доступное значение.



Регулировка усиления звука на выходе D :

•  Кнопками MODE +/- выбрать страницу “20. Gain D ” .

•  Кнопками UP и DOWN установить требуемый уровень звука (пределы регулировки ±6дБ с шагом 0,2дБ).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 дБ.



Регулировка дополнительной задержки звука на выходах A / B / C / D :

•  Кнопками MODE +/- выбрать страницу “ 2 1. Audio Delay ” .

•  Кнопками UP и DOWN установить требуемую задержку звука
(пределы регулировки 0-130 с шагом 1 ТВ поле (20мс)).

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .



Выбор режима включения тон-сигнала «1 кГц»:

•  Кнопками MODE +/- выбрать страницу “22. Tone ” .

•  Кнопками UP и DOWN включить тон на нужном звуковом выходе и на соответствующий эмбедированый в SDI канал звука:

OFF – тон выключен во всех каналах;

ON – тон включен во всех каналах;

A – тон включается в канале A ;

B – тон включается в канале B ;

C – тон включается в канале C ;

D – тон включается в канале D ;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в OFF .



Выбор режима пропуска звука на выход сигнала SDI без изменений :

•  Кнопками MODE +/- выбрать страницу “23. Bypass Audio ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – эмбедированные в выходной сигнал SDI звуковые данные повторяют звуковые каналы на выходах A/B/C/D (т.е. задержку, регулировку усиления, коммутацию каналов);

ON – звуковые данные проходят со входа без изменений (только перетактирование на частоте опорного сигнала);

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в ON .



Выбор режима включения измерителя уровня звука каналов AB :

•  Кнопками MODE +/- выбрать страницу “24. VU Meter AB ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – удаляет изображение индикатора;

ON – вводит изображение индикатора;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в ON .



Регулировка положения измерителя уровня звука каналов AB :

•  Кнопками MODE +/- выбрать страницу “ 25. VU Pos AB ” .

•  Кнопками UP и DOWN установить положение индикатора по горизонтали
(пределы регулировки 0-150 с шагом 300 нс)

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 .



Выбор режима включения измерителя уровня звука каналов CD :

•  Кнопками MODE +/- выбрать страницу “26. VU Meter CD ” .

•  Кнопками UP и DOWN выбрать нужный режим:

OFF – удаляет изображение индикатора;

ON – вводит изображение индикатора;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в ON .



Регулировка положения измерителя уровня звука каналов CD :

•  Кнопками MODE +/- выбрать страницу “ 27. VU Pos CD ” .

•  Кнопками UP и DOWN установить положение индикатора по горизонтали
(пределы регулировки 0-150 с шагом 300 нс)

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 15 0 .



Выбор шкалы измерителя уровня звука:

•  Кнопками MODE +/- выбрать страницу “ 2 8 . VU Scale ” .

•  Кнопками UP и DOWN выбрать нужный вариант шкалы:

DBFS для шкалы DB FS ;

DBU – для шкалы DBU;

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в DBU .



Регулировка опорного уровня для шкалы DBU :

•  Кнопками MODE +/- выбрать страницу “2 9 . VU Ref DBU ” .

•  Кнопками UP и DOWN выбрать нужный уровень:

-16 … 9 dB .

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в 0 dB .



Регулировка опорного уровня для шкалы DBFS :

•  Кнопками MODE +/- выбрать страницу “ 30 . VU Ref DB FS ” .

•  Кнопками UP и DOWN выбрать нужный уровень:

-34 … 0 dB .

•  Одновременное нажатие кнопок DOWN и UP устанавливает значение в -18 dB .



Выбор страницы индикации названия блока и версии программного обеспечения:

•  Кнопками MODE +/- выбрать страницу “31. Version ” .

•  На графическом дисплее отображается название блока и версия программного обеспечения.



Конструктивное исполнение

Конструктивно оптический приемник серии PORC-7244( A )-8 выполнен на фронтальном и заднем модулях системы “PROFLEX”, которые размещаются в корпусах 1U или 3U этой системы, и занимает два слота в корпусе. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Фронтальный модуль (PORC-8244F) выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычагов, расположенных на краю платы. На фронтальном модуле размещаются также дополнительные платы (в зависимости от модификации).

Задний модуль (PORC-6244R( A )) выполнен в виде платы размером 100х100 мм, на которой размещены входные и выходные разъемы устройства. Плата легко извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, встроенную внутри корпуса “PROFLEX”, в который устанавливается блок. Через неё на модули поступает напряжение питания и команды дистанционного управления, если в корпусе установлен модуль процессора, и глобальный опорный синхросигнал, если он используется.



“Горячая” замена SFP модуля

SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.



Управление от ПЭВМ

Управление оптическим приемником PORC-7244-8 и его мониторинг от ПЭВМ осуществляется через модуль центрального процессора дистанционного управления, размещенного в этом же корпусе, с использованием программного обеспечения: «Программный пакет для мониторинга и управления модульной системой « PROFLEX » ( PC , среда Windows , ETHERNET )».

Окно управления модулем P O RC-7244-8 представлено на рис.8.

Перечень параметров и регулировок аналогичны описанным выше для местной панели управления .

В первой строке « STATUS » зеленый/красный цвет любой из надписей REF и INPUT означает наличие/отсутствие сигналов на входах REF IN и IN . Красный цвет надписей FREEZE и BARS означает включение соответствующих режимов.







^Наверх
