Уникальные малогабаритные передатчики Серии POTM-3206SFP-4 и приёмники Серии PORC-3226SFP-4 предназначены для передачи SDI или PAL/SECAM сигналов с вводом четырёх каналов звука и одного канала данных RS232/RS422/GPI по ВОЛС.

На оптическом входе/выходе применен SFP трансивер, который позволяет производить замену лазера, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны на выходе передатчика и оптической мощности на входе приемника обратного канала данных.

Передатчик и приёмник обеспечивают однонаправленную передачу видео и звука и двунаправленную передачу данных RS232/RS422/GPI по одному оптическому волокну (или по двум оптическим волокнам – индекс “D” в шифре , например, РОТМ-3206SFPD-4 и PORC-3226SFPD-4).

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Приёмники Серии PORC-3226SFP -4 работают совместно с передатчиками Серии POTM-3206SFP-4.

Возможны следующие варианты передачи (выбор пользователя):

Формат видеовхода выбирается пользователем.

Система передачи, построенная на базе передатчика Серии POTM-3206 SFP -4 и приёмника Серии PORC-3226 SFP -4 , позволяет на выбор пользователю два варианта передачи композитного сигнала:

• с декодированием и преобразованием в стандартный сигнал SDI;

• композитные сигналы передаются без декодирования, но с использованием формата SDI.

Особенностью передачи не декодированного композитного сигнала является использование стандартного формата SDI и возможность прохождения этого сигнала через SDI коммутаторы, усилители и т.д., однако в этом случае на выходе приёмника стандарт видеосигнала соответствует стандарту на входе передатчика.

При пропадании или отсутствии видеосигнала сохраняется прохождение аудио и данных RS232/RS422/ GPI .

Входной и выходной звук может быть в аналоговом, цифровом AES/EBU либо в комбинации форматов, причём формат выходного звука  может отличаться от входного (вход аналоговый – выход AES и наоборот). В зависимости от модификации это может быть:

• 4 аналоговых аудиозвука – индекс AA в шифре блока ;

• 2 аналоговых  + 1 цифровой AES/EBU (всего 4 канала) – индекс AE ;

• 2 цифровых  AES/EBU ( 4 канала ) – индекс EE .

И в передатчике, и в приёмнике во всех вариантах входов/выходов есть дополнительный выход PAL мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый).

Скорость передачи данных RS232/ RS 422/ GPI до 150 kBit/s. Формат данных выбирается пользователем.

Передатчики Серии POTM-3206 SFP -4 и приёмники Серии PORC-3226 SFP -4 могут использоваться в одно-, двух- и многоканальной ( CWDM ) системах.

В зависимости от применения возможны следующие комплекты передатчиков/приемников:

Таблица 1

Достоинства передатчиков Серии РОТМ-3206 SFP -4 :

• мультиформатность (видеовход SDI / PAL / SECAM );

• возможность передачи композитных сигналов PAL / SECAM без декодирования либо с декодированием;

• корректор кабеля с грозозащитой и фоноподавлением для композитных сигналов;

• автоматический корректор кабеля для сигнала SDI ;

• внутренний генератор тон – сигнала 1 кГц;

• внутренний генератор сигнала ГЦП ( BARS );

• индикация потери сигнала;

• индикация ошибок EDH (для SDI сигналов);

• индикация наличия вложенного аудио во входном сигнале (для SDI сигналов);

• выбор номера группы для вложения аудио;

• возможность раздельной регулировки усиления для каждой стерео пары или сигнала AES / EBU

• возможность удаления ранее вложенных звукоданных в любой одной или всех группах (для SDI сигналов);

• возможность каскадирования для увеличения количества передаваемых аудиоканалов;

• высококачественный декодер PAL / SECAM ;

• графический индикатор уровня вложенного звука (среднеквадратичный и пиковый) накладываемый на цветное изображение контрольного выхода PAL MON ;

• двунаправленная передача данных RS 232 либо RS 422 либо GPI (выбор пользователя) со скоростью до 150 kBit / s ;

• одно – дву х фиберные версии;

• SFP модуль на оптическом входе/выходе;

• мониторинг выходной оптической мощности излучения и отображение длины волны лазера на выходе передатчика (доступно только через систему дистанционного управления и мониторинга, среда Ethernet);

• мониторинг оптической мощности на входе приемника обратного канала данных ( доступно только через систему дистанционного управления и мониторинга, среда Ethernet);

• возможность использования в многоканальных ( CWDM - до 16 каналов), DWDM системах передачи;

• три варианта входных форматов звука;

• видео АЦП – 10 разрядов;

• аудио АЦП – 24 разряда.

Технические данные и характеристики

Вход видео – композитный PAL / SECAM :

Вход видео – SDI :

Вход аналогового звукового сигнала:

Вход цифрового звукового сигнала AES / EBU :

Вход GPI :

Оптический вход данных:

Вход/выход данных

Выход PAL мониторный с наложенным графическим индикатором :

Оптический выход ( видео/ аудио/ данные ):

В зависимости от модели (см. Таблицу 1).

Потребление изделия: в зависимости от модели (см. паспорт).

Диапазон рабочих температур: от 5 до 45 ° С.

Время непрерывной работы: 24 часа

Габаритные размеры:
фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса: не более 0,4 кг.

Общее устройство и принцип действия

Оптический передатчик Серии РОТМ-3206 SFP -4 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы, в который устанавливается блок. В корпусе 1 U блоки располагаются горизонтально, в корпусе 3 U – вертикально.

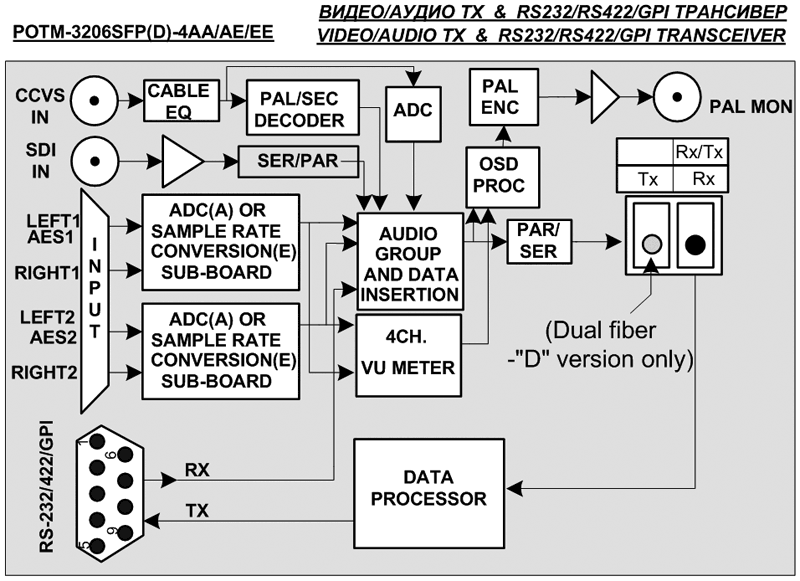

Структурная схема оптического передатчика Серии РОТМ-3206 SFP -4

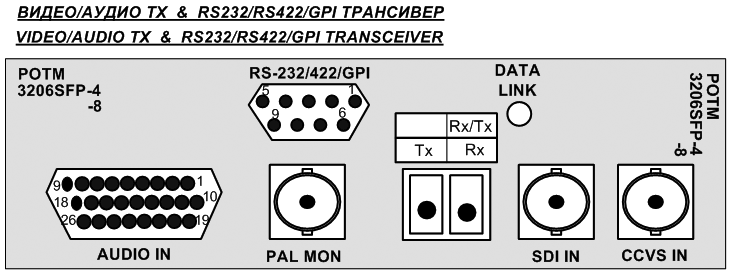

Внешние разъёмы оптических передатчиков Серии РОТМ-3206 SFP -4

Входной сигнал может быть либо аналоговым PAL / SECAM (CCVS), либо цифровым (SDI).

В случае цифрового входа SDI сигнал проходит автоматический корректор кабеля и далее поступает на SDI декодер, где преобразуется в 10-разрядный поток 4:2:2, и далее поступает на видео/аудио процессор.

В случае аналогового PAL / SECAM входа сигнал проходит корректор кабеля (регулировки “ GAIN ” /усиление/ и “ EQ ” /коррекция/) и далее поступает на PAL / SECAM декодер и АЦП. В случае работы устройства без декодирования передаётся сигнал с выхода АЦП, а в случае работы с декодированием – с выхода PAL / SEC декодера (10 бит, 4:2:2).

В случае передачи PAL / SECAM сигналов без декодирования в поток вводится метка. В этом случае приёмник автоматически распознаёт этот режим и изменение формата выходного сигнала приёмника невозможно.

В видео/аудио процессоре производится вложение звука и данных RS 232 или RS 422 или GPI.

В зависимости от модели аудиосигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES / EBU (индекс “Е E ”) форматах, так и в комбинации этих форматов (индекс “А E ”).

Передатчик имеет мониторный выход PAL с наложенным на изображение графическим
4-канальным индикатором уровня вложенного звука для контроля сигнала.

SDI сигнал с вложенным звуком поступает на задний модуль устройства в котором осуществляется преобразование «электрический сигнал => оптический» ( SFP трансивер).

Обратный оптический сигнал данных поступает на фотоприемник, с выхода которого электрический сигнал подается на процессор обработки данных. Данные в выбранном пользователем формате RS 232 либо RS 422 либо GPI поступают на выходной разъем.

Существует одно и двух фиберные версии передатчика. В двух-фиберной версии передатчика видео с вложенным аудио и данными передается по одному волокну, а обратный оптический сигнал данных передается по второму. Стандартная длина волны в обоих волокнах 1310 нм .

При использовании устройства в многоканальных ( CWDM - до 16 каналов) системах передачи используются р азличные CWDM волны для TX и RX с внешними оптическими MUX/DEMUX.

В одно-фиберной версии передатчика видео с вложенным аудио и данными передается на длине волны 1310 нм, а обратный оптический сигнал данных передается на длине волны 1550 нм. Оптическое мультиплексирование производится в встроенных в SFP модуль WDM MUX/DEMUX.

Конструкция

Конструктивно оптический передатчик Серии РОТМ-3206 SFP -4 построен на фронтальном и заднем модулях системы “ PROFLEX ”. В корпусах 1U или 3 U “PROFLEX” передатчик занимает два слота.

Фронтальный модуль ( PCAD -2062 FSF ) выполнен в виде платы размером 100х220 мм. Плата двигается по направляющим и легко извлекается с помощью рычага, находящегося на краю платы.

Задний модуль ( POTM -2206 RSF 4-8) выполнен в виде платы размером 100х100 мм. Плата также двигается по направляющим и извлекается из корпуса после выкручивания фиксирующих винтов, крепящих плату к корпусу.

Соединение фронтального и заднего модулей осуществляется через поперечную кросс-плату, встроенную в корпусе “PROFLEX”, в который устанавливается блок. В корпусе 1U блоки располагаются горизонтально, в корпусе 3U – вертикально.

Через неё на модули поступает напряжение питания и команды дистанционного управления, если в корпусе установлен модуль процессора ( процессор устанавливается по заказу ).

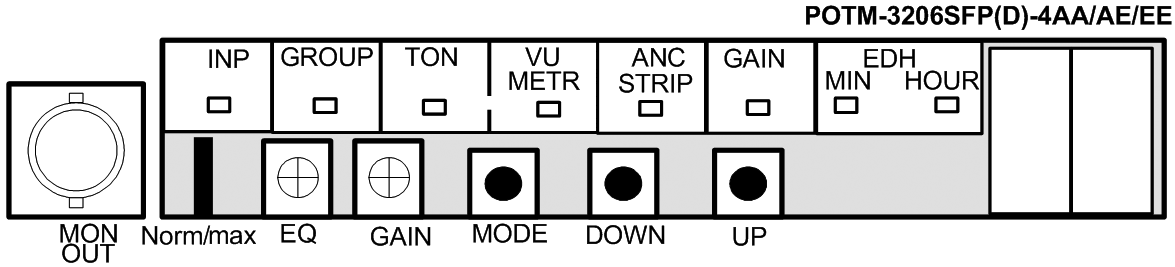

Управление и индикация

Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью передатчика .

Выбор возможных режимов осуществляется кнопкой MODE, а их изменение – кнопками UP и DOWN . На индикаторной матрице отражаются все режимы и состояния блока.

В блоке возможны следующие режимы:

• INP – выбор формата входного видео сигнала, включение встроенного генератора цветных полос

• GROUP – выбор номера группы, в которую будет осуществляться введение звука;

• TON – включение/выключение тест-сигнала «1 кГц»;

• VU METR – регулировка положения, включения/выключения и варианта шкалы “ VU ” метра;

• ANC STRIP – удаление ранее введённых данных из входного сигнала SDI в любой одной или всех аудио группах;

• GAIN – раздельная регулировка усиления по каждой стерео паре или AES / EBU сигналу;

• EDH MIN / HOUR – зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа; одновременное мигание двух светодиодов указывает на отсутствие видеосигнала на входе блока.

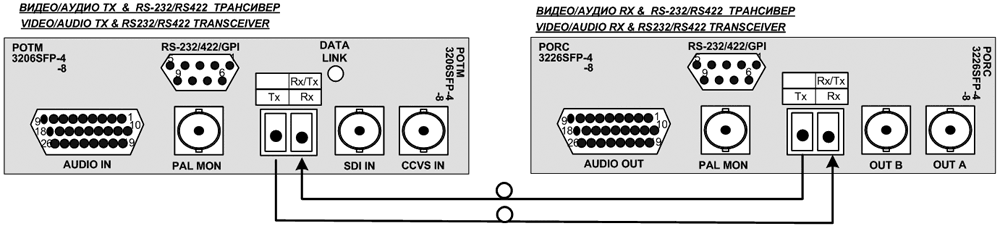

Двухфиберная версия. Длины волны в обоих каналах 1310 нм (1550 нм по заказу)

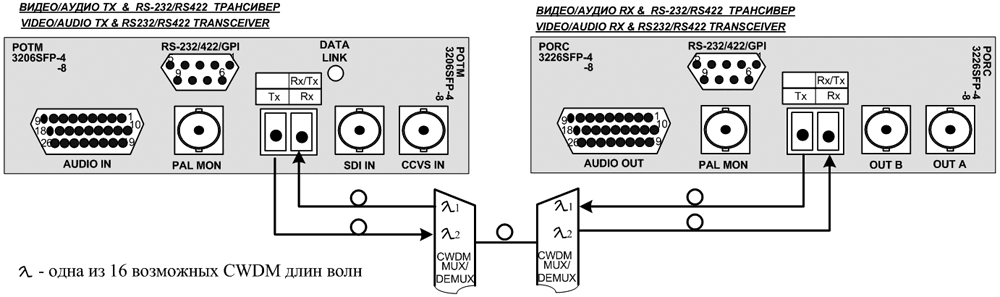

CWDM двух-фиберная версия. Различные CWDM длины волн для TX и RX с внешними MUX/DEMUX

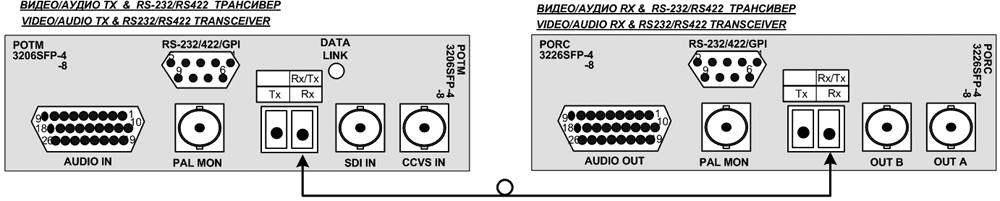

Одно-фиберная версия. WDM 1310/1550 нм длины волн для TX и RX с внутренними MUX/DEMUX.

“Горячая” замена SFP модуля

SFP модуль представляет собой законченный мини блок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер и электрическая схема для подачи сигнала на лазер и контроля за мощностью лазера.

В случае выхода из строя SF P модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.

Управление от ПЭВМ

Устройства “ PROFLEX ” могут управляться от ПЭВМ.

Управление и мониторинг устройств модульной системы “ PROFLEX ” от ПЭВМ осуществляется через центральный процессор, установленный в этом же корпусе (устанавливается по заказу) , с использованием программного обеспечения «Программный пакет для мониторинга и управления модульной системой “ PROFLEX ” ( PC , среда Windows , ETHERNET )», которое поставляется по заказу.

Код устройства для его инсталяции в программе управления и мониторинга фирмы “ PROFITT ” индивидуален для каждой модели.
