Главная > Оптические интерфейсы > POTM -3251 SFP ( CW )

Оптический передатчик Серии POTM-3251 SFP ( CW )  – это электрический мультиплексор (Time Division Multiplexer, TDM) сигналов SDI и DVB-ASI, который предназначен для передачи до 4-х потоков (270 Mb / s ) SDI / ASI сигналов по оптоволокну.

На оптическом выходе применен SFP модуль , который позволяет производить замену лазера, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны.

Блоки серии POTM -3251 SFP ( CW )   могут использоваться в одноканальных, двухканальных (WDM) и многоканальных (CWDM) системах.

Возможны следующие варианты устройств:

POTM –3251 SFP – FP лазер, длина волны 1310 нм.

POTM –3251 SFP /1550 – FP лазер, длина волны 1550 нм.

POTM –3251 SFPCW ## – DFB CWDM лазер, где ## – одна из 16-ти длин волн лазера CWDM (1270…1370 нм, 1430…1610 нм с шагом 20 нм).

Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.

Технические данные и характеристики

Входы:

Стандарты……………………………………. SMPTE 259 M A , B , C , D ;

DVB - ASI

Количество входов ………………………….. четыре, с восстановлением тактовой ( reclocking )

Входное сопротивление ……………………. 75 Ом.

Входное затухание несогласованности …… не менее 18 дБ до 270 M Гц.

Коррекция входного кабеля………………… автоматическая, до 300м для SD SDI (270 Mb / s ).
Кабель типа Belden 1694 A или эквивалентный.

Разъемы………………………………………. BNC

Оптический выход :

Количество выходов ……………………….. один

Разъем.……………………..………………… LC / UPC ( SFP модуль), одномодовое волокно

Длина волны………………………………… 1310±20 нм (1550±20 нм по заказу), FP лазер

Длина волны для CWDM систем …………. 1270…1370нм, 1430…1610нм с шагом 20нм, DFB лазер

Оптическая мощность……………………… 0 …3 дБм

Скорость электрического потока .………… 1600Mb/s

Выход электрический мониторный:

Количество выходов ………………………… один

Стандарт……………………………………... соответствует входному

Выходное затухание несогласованности …. не менее 18 дБ до 270 МГц.

Размах …………………………….…………. 800 мВ ± 10%.

Разъем… ..…………………………………… BNC .

Время нарастания и спада………………….. 700 пс. номинал

Джиттер……………………………………… менее 0.2 UI (единичного интервала)

Диапазон рабочих температур: от 5 до 45 ° С.

Время непрерывной работы: 24 часа.

Габаритные размеры: фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса: не более 0,5 кг.

Общее устройство и принцип действия

Электрический мультиплексор Серии POTM -3251 SFP ( CW )   – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Передатчик содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":

Структурная схема устройства Серии POTM -3251 SFP ( CW )

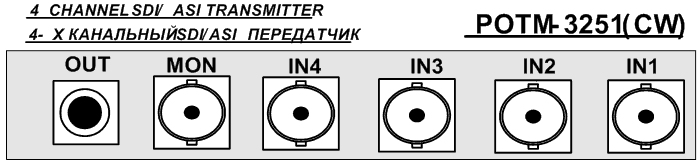

Вид задней панели

Входной электрический сигнал SDI или DVB ASI , не декодируясь, преобразуется в 16-ти битовое слово, далее формируется пакет длиной в 160 слов, который после заполнения считывается на частоте
80 мГц. Полученные данные подвергаются преобразованию 8/10 и преобразуются в последовательный вид. Эти данные поступают на задний модуль устройства ( POTM -2251 RSF ), в котором осуществляется преобразование «электрический сигнал => оптический сигнал».

В каждый канал вместо рабочего сигнала может быть введен тестовый SDI сигнал четырех видов: цветные полосы, сигнал черного или белого поля или сигнал «патологии».

Обеспечивается возможность, с помощью мультиплексора MUX, поочередного просмотра входных сигналов на мониторном выходе.

Конструкция

Органы индикации и управления.

Органы управления и индикации расположены на лицевой панели фронтального модуля э лектрического мультиплексора

На лицевой панели расположена цифровое индикаторное табло, слева от которого размещены кнопки управления, а справа расположены светодиоды, индицирующие состояние блока.

•  MODE – выбор режима работы ;

•  DOWN , UP – включение нужного состояния режимов работы.

В блоке возможны следующие режимы:

•  MON – выбор канала 1…4 на мониторный контроль.

•  CHANNEL TEST SEL 1…4 – выбор по индикаторному табло режима для каждого канала – включение в выходной сигнал тестового сигнала.

•  λ , nm – длина волны лазера SFP модуля.

•  TxPw – оптическая мощность лазера SFP модуля.

В блоке имеется два ряда светодиодных индикаторов статуса:

· LOCK 1…4 – для контроля наличия входных сигналов SDI и DVB-ASI . Горение соответствующего светодиода указывает на наличие сигналов SDI и DVB-ASI на соответствующем входном разъёме.

· TEST 1…4 – индикация включения/выключения в рабочий канал 1…4 тестового сигнала. Зажигание светодиода указывает на наличие в данном канале тестового сигнала.

Выберите нужный канал на мониторный контроль

•  Нажатием кнопки MODE выберите в ряду светодиодов слева от цифрового индикатора режим MON. Индикатор MON загорится.

•  Кнопками UP и DOWN по показаниям цифрового индикатора введите номер канала 1,2,3,4 .

Выберите режим работы для каждого канала

•  Нажатием кнопки MODE выберите режим CHANNEL TEST SEL 1…4 . Индикатор CHANNEL TEST SEL 1…4 загорится .

•  Кнопками UP и DOWN по показаниям цифрового индикатора выберите нужный режим:

OF – тест сигнал выключен (на выходе присутствует входной сигнал)

bR – на выходе присутствует сигнал цветных полос

b L – на выходе присутствует сигнал черного поля

Lt – на выходе присутствует сигнал белого поля

P t – на выходе присутствует сигнал «патология»

Выберите отображения длины волны SFP модуля

•  Нажатием кнопки MODE выберите в ряду светодиодов слева от цифрового индикатора режим λ , nm . Индикатор λ , nm загорится.

•  На цифровом индикаторе отобразится длина волны в нм без первой значащей цифры .

Выберите отображения оптической мощности SFP модуля

•  Нажатием кнопки MODE выберите в ряду светодиодов слева от цифрового индикатора режим TxPw . Индикатор TxPw загорится.

•  На цифровом индикаторе отобразится оптическая мощность SFP модуля в дБм; если оптическая мощность будет меньше 0 дБм, загорится индикатор отрицательной оптической мощности.

“Горячая” замена SF P -модуля

SFP модуль представляет собой законченный миниблок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер (для блока РОТМ-3251 SFP или РОТМ-3251 SFP -CW) и электрическая схема контроля за мощностью лазера.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо отсоединить оптический кабель, потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.
