Передатчики оптические сигналов HD SDI / SD SDI /
с вложением до четырех аудиоканалов и однонаправленных данных RS 232

/Серия PОТМ-7205( CW )-4/



Малогабаритные передатчики серии POTM-7205(CW)-4 предназначены для передачи по волоконно-оптической линии связи (ВОЛС) сигналов HD/SD SDI с вводом четырёх каналов звука и одного канала данных RS232 (индекс “CW” в шифре блока – при использовании передатчика в многоканальных системах CWDM).

На оптическом выходе применен SFP модуль, который позволяет производить замену лазера, не выключая устройство. Кроме того, он позволяет получить информацию о мощности излучения лазера и его длине волны.

Оптические передатчики являются изделиями модульной системы "PROFLEX", строятся на модулях "PROFLEX" и предназначены для работы в базовой конструкции "PROFLEX". Блоки размещаются в корпусах 1U или 3U этой системы. Каждый из них занимает один слот в корпусах “PROFLEX”.

Передатчики серии POTM-7205-4 предназначены для совместной работы с приёмниками серии PORC-7225-4 (в случае использования передачи данных RS232) или с любыми другими приемниками, поддерживающими сигналы HD/SD SDI.

Входной и выходной аудиосигнал может быть в аналоговом, цифровом AES/EBU либо в комбинации форматов.

В зависимости от модификации это может быть:
- 4 аналоговых балансных входа (АЦП – 24 разряда) – индекс “AA” в шифре блока;
- 2 аналоговых входа + 1 балансный вход AES/EBU (всего 4 канала) – индекс “AE” в шифре блока;
- 2 балансных входа  AES/EBU (4 канала) – индекс “ЕЕ” в шифре блока.

В приёмнике выходной формат звука может быть другим по сравнению с входным в передатчике (вход аналоговый – выход AES и наоборот).

И в передатчике, и в приёмнике есть дополнительный выход HDMI мониторный, на котором на цветное изображение наложен цветной четырёхканальный индикатор уровня звука (среднеквадратичный и пиковый).

Скорость передачи данных RS232  –  до 150 kBit/s.



Передатчики POTM-7205-4 и приёмники PORC-7225-4 могут использоваться в одно-, двух- и многоканальных системах.

Длины волн лазерного излучения оптических передатчиков (модуляторов)  POTM-7205-4:

-  в одноканальных системах  (1310±20)нм   /либо  (1550±20)нм  по заказу/;

-  в двухканальных системах (WDM)  –  (1310±20) нм  и  (1550±20) нм;

-  в многоканальных системах (CWDM)  –  в диапазоне 1270¸1610 нм с шагом 20 нм (шифр блока с индексом “CW##”,  где ## – длина волны лазера CWDM; например, POTM-7205CW1550-4AA).

Приёмники PORC-7225-4 универсальны для всех систем.



При отсутствии входного видеосигнала и включении генератора цветных полос(BARS) сохраняется прохождение аудио и данных.





Возможности передатчиков Серии РОТМ-7205 ( CW )-4 :

  • поддержка SD / HD SDI ;

  • оптический, электрический, HDMI выходы одновременно;

  • SFP модуль на оптическом выходе;

  • мониторинг выходной оптической мощности излучения лазера в реальном времени;

  • отображение длины волны лазера;

  • автоматический корректор кабеля;

  • внутренний генератор тон – сигнала 1 кГц;

  • внутренний генератор сигнала ГЦП ( BARS );

  • индикация потери сигнала;

  • индикация ошибок EDH/CRC ;

  • индикация наличия вложенного аудио во входном сигнале;

  • выбор номера группы для вложения аудио;

  • маршрутизатор каналов, то есть присвоение каждой вводимой канальной паре любого входного физического аудио источника либо канальной пары из любой группы входного SDI сигнала;

  • возможность раздельной регулировки усиления для каждой стерео пары или сигнала AES / EBU

  •  задержка вложенного в выходной оптический SDI звука в пределах 0..128 ms с шагом 1 ms.

  • возможность инвертирования полярности любого аудио канала;

  • возможность удаления ранее вложенных звукоданных в любой одной или всех группах;

  • возможность каскадирования для увеличения количества передаваемых аудиоканалов;

  • графический индикатор (отключаемый) уровня вложенного звука (среднеквадратичный и пиковый), накладываемый на цветное изображение контрольного выхода HDMI ;

  • передача данных RS 232 (до 150 kBit / s );

  • возможность использования в одно, двух ( WDM ) и многоканальных ( CWDM - до 16 каналов) системах передачи;

  • три варианта входных форматов звука;

  • аудио АЦП – 24 разряда.



Блоки предназначены для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45 о С, относительной влажности не более 80% при температуре 25 о С, атмосферном давлении 750 ± 30 мм рт.ст.





Технические данные и характеристики



Вход видео – HD / SD SDI :

Поддерживаемые стандарты

SMPTE 292M (HDSDI)

50i/1920x1080(2640x1125).………1080i/50

59.94i/1920x1080(2200x1125)……1080i/59. 94

60i/1920x1080(2200x1125)……….1080i/60

25p/1920x1080(2640x1125)………1080p/25

29.97p/1920x1080(2200x1125)…...1080p/29. 97

30p/1920x1080(2200x1125)………1080p/30

50p/1280x720(1980x750)………… 720p/50

59.94i /1280x720(1650x750)…….  ..720p/59. 94

60p/1280x720(1650x750)………  …720p/60

SMPTE 259M (SDI)

50i/720 x 576 ……………………   .. 625 i /50

    59.94i/720 x 480………………        525 i / 59. 94



Входное сопротивление, разъём

75 Ом, BNC

Автоматическая коррекция кабеля

до 100 м (для кабеля 8281 или аналогичного)



Вход аналогового звукового сигнала:

Вид входа

симметричный, балансный

Входное сопротивление

не менее 10 кОм

Разъём

DB -15

Размах на входе, соответствующий 0 дБ Fs

+18дБ, +24дБ (“джампер” на плате)

Динамический диапазон

не менее 100дБ

Гармонические искажения + шум

не более 0,006%

Квантование

24 разряда, 48 кГц (внедряется 20 старших бит)

Регулировка усиления по каждой стереопаре

+ / - 6 дБ



Вход цифрового звукового сигнала AES / EBU :

Вид входа

балансный, трансформаторный

Разъём

DB -15

Размах

(0,2 … 4,0) В

Входное сопротивление

110 Ом

Длина входного кабеля

до 100 м витой парой

Регулировка усиления по каждому входу

+/- 6 дБ



Оптический выход:

Система

Параметры

Одноканальная

Двухканальная
( WDM )

CWDM

Лазерный диод типа

FP

FP

DFB

Длина волны

1310±20 нм или
1550±20 нм ( по заказу )

1310±20 нм и
1550±20 нм

от 1270 до 1610 нм
с шагом 20 нм

Выходная оптическая мощность

0...3 дБм

0...3 дБм

0...3 дБм

Тип оптического разъема

SFP/LC

SFP/LC

SFP/LC

Задержка вложенного звука

0..128 ms с шагом 1 ms.



Выход HDMI с наложенным графическим индикатором :

Поддерживаемые стандарты

Соответствуют стандарту входного сигнала



Время непрерывной работы:  24 часа.

Габаритные размеры:  фронтальная плата 100x220 мм, задняя плата 100х100 мм.

Масса:  не более 0,5 кг.





Общее устройство и принцип действия



Оптический передатчик Серии РОТМ-7205 ( CW )-4 – это устройство модульной системы " PROFLEX ", состоящее из модулей этой системы, которые соединяются между собой с помощью кросс-платы, встроенной в корпус системы.

Передатчик содержит в своём составе один фронтальный ( F ) и один задний ( R ) модули системы " PROFLEX ":





Структурная схема оптического передатчика серии РОТМ-7205(CW)-4



Входной SDI сигнал проходит автоматический корректор кабеля и далее поступает на SDI декодер, где преобразуется в 10-разрядный поток 4:2:2, и далее поступает на видео/аудио процессор.

В видео/аудио процессоре производится вложение звука и данных RS 232.

В зависимости от модели аудиосигнал может быть как в аналоговом (блок с индексом “АА”) или цифровом AES / EBU (индекс “ЕE ”) форматах, так и в комбинации этих форматов (индекс “АE ”).

Передатчик имеет мониторный выход HDMI с наложенным на изображение графическим 4-канальным индикатором уровня вложенного звука для контроля сигнала.

SDI сигнал с вложенным звуком поступает на задний модуль устройства, в котором осуществляется преобразование «электрический сигнал => оптический». Параллельно SDI сигнал через выходной буфер в электрическом виде поступает на выходной BNC разъём.

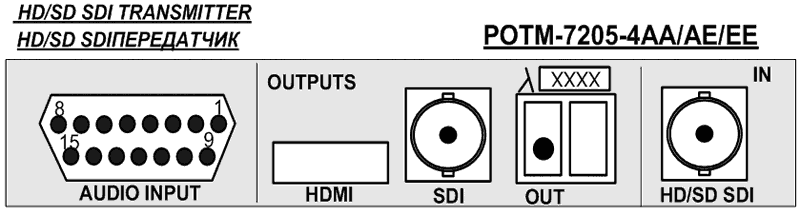

Внешние разъёмы оптических передатчиков Серии РОТМ-7205(CW)-4





Конструкция



Конструктивно оптический передатчик серии РОТМ-7205 (CW)-4  построен на фронтальном и заднем модулях системы “ PROFLEX ”.

Соединение фронтального и заднего модулей блока осуществляется через поперечную кросс-плату, которая находится в корпусе “PROFLEX”, в который устанавливаются блоки. Также через неё на модули поступает напряжение питания, а на фронтальные модули поступают команды дистанционного управления, если установлен модуль процессора (устанавливается по заказу) и глобальный опорный синхросигнал, если он используется .




Управление и индикация



Органы управления и индикации расположены на лицевой панели фронтального модуля, что является лицевой панелью передатчика .





Выбор возможных режимов осуществляется кнопкой MODE , а их изменение – кнопками UP и DOWN .

В блоке возможны следующие режимы управления:

  • VIDEO MODE – выбор формата входного сигнала и включение встроенного генератора цветных полос. Выбор режима работы передатчика при пропадании входного сигнала.

  • BARS – кнопка включение встроенного генератора цветных полос.

  • GROUP SEL – выбор номера группы, в которую будет осуществляться введение звука;

  • ASSIGN – присвоение каждой вводимой канальной паре входного аудио источника либо канальной пары из любой выбранной аудио группы входного сигнала;

  • GAIN/DELAY  –  раздельная регулировка усиления по каждой стерео паре или AES/EBU сигналу;

    -  регулирока задержки введенного звука;

  • POLAR INVERS – независимое инвертирование полярности выбранного введённого канала;

  • SWAP – обмен местами левого (1) и правого (2) каналов в введённой канальной паре;

  • TON – включение/выключение тест-сигнала «1 кГц»;

  • VU METR – регулировка положения, включения/выключения, типа шкалы “VU” метра. Установка номинального уровня “VU” метра;

  • ANC STRIP – удаление ранее введённых данных из входного сигнала SDI в любой одной или всех аудио группах;

  • В блоке предусмотрен мониторинг длины волны и мощности излучения лазера (см. п.2.3.10).

  В блоке предусмотрены следующие индикаторы:

  • EDH MIN / HOUR – зажигание светодиода указывает, что с момента последней ошибки EDH прошло менее минуты/часа; одновременное мигание двух светодиодов указывает на отсутствие видеосигнала на входе блока

  • AES LOSS – в случае цифровых AES входов постоянно горящий светодиод означает, что отсутствует сигнал хотя бы одном входе AES .

  • AUD DET – зажигание указывает, что во входном SDI сигнале присутствуют введённые звукоданные.

  • LOSS – зажигание указывает на отсутствие входного SDI



Конфигурация передатчика



Выбор режима работы по входу, стандарта входного сигнала.

- Кнопкой MODE войти в режим INP .

- Кнопками UP и DOWN по показаниям цифрового индикатора произвести требуемую установку режима:

A## – режим автоматического определения стандарта входного сигнала.
Возможные варианты:

A62 – входной сигнал стандартного разрешения 625i/50.

A52 – входной сигнал стандартного разрешения 525i/60.

A80 – входной сигнал высокого разрешения 1080i/50 либо 1080p/25

A80. – входной сигнал высокого разрешения 1080i/60 либо 1080i/59. 94 либо 1080p/30 либо 1080p/29. 97

A72 – входной сигнал высокого разрешения 720p/50.

A72. – входной сигнал высокого разрешения 720p/60 либо 720p/59. 94 .

625 – устройство работает только с сигналами стандартного разрешения 625i/50.

80I – устройство работает только с сигналами высокого разрешения 1080i/50.

720 – устройство работает только с сигналами высокого разрешения 720p/50.

525 – устройство работает только с сигналами стандартного разрешения 525i/ 59. 94.

80I. – устройство работает только с сигналами высокого разрешения 1080i/60.

720. – устройство работает только с сигналами высокого разрешения 720p/60.

80 P – устройство работает только с сигналами высокого разрешения 1080p/25.

80 P. – устройство работает только с сигналами высокого разрешения 1080p/30.

80.I. – устройство работает только с сигналами высокого разрешения 1080i/ 59. 94.

72.0. – устройство работает только с сигналами высокого разрешения 720p/ 59. 94.

80. P. – устройство работает только с сигналами высокого разрешения 1080p/29. 97.



Режим включения ГЦП (генератор цветных полос)

- Нажмите кнопку BARS.

На выход включается генератор цветных полос в стандарте, выбранном в п.2.3.1. В этом режиме передатчик работает в автономном режиме и не требует подачи входного сигнала. Ввод внешнего звука и включение тон сигнала разрешается.



Выбор номера группы введения

Пояснение.  Входные аудио сигналы передаются в сигнале SDI в составе аудио групп. Существует четыре группы – с номерами 1, 2, 3, 4.  В составе каждой группы передается две канальные пары (4 канала).

- Кнопкой MODE войти в режим GROUP SEL.

- Кнопками UP и DOWN по показаниям цифрового индикатора ввести номер группы
(возможные номера 1, 2, 3, 4).

ВНИМАНИЕ!  В случае если во входном сигнале SDI уже присутствует введённый звук, то выбор будет возможен только среди оставшихся групп.

То есть, если, например, во входном сигнале присутствует звук в 1-ой группе, то возможно введение только во 2-ую, 3-ью, 4-ую. Рекомендуется вводить звук в следующую по номеру группу, то есть в нашем случае во 2-ую (на индикаторе 2). Если же при первоначальной конфигурации мы ввели звук в 1-ую, а потом по каким-то причинам во входном сигнале появился введённый звук также в 1-ой группе, то возникает конфликт и в режиме GROUP на цифровом индикаторе вместо цифры 1 появляется надпись nA1 (not available 1), то есть невозможен ввод в первую группу. Введение звука в нашем блоке прекращается и на выход проходит входной сигнал. В этом случае требуется либо выбрать другую группу введения (на индикаторе присутствует только цифра, соответствующая номеру вводимой группы, и отсутствуют буквы nA), либо войти в режим ANC STRIP и кнопками UP и DOWN удалить любую одну либо все группы из внедрённых звукоданных входного сигнала (см. п.2.3.10).



Режим выбора каналов для введения в канальные пары 1/2 и 3/4.

На входном физическом разъеме присутствуют контакты для подключения двух стерео пар или двух AES сигналов. Первая стереопара или AES сигнал назван каналом A,  левый канал этой стерео пары назван каналом 1, а правый, соответственно, 2. Таким образом первая стерео пара обозначается A1/2, соответственно вторая обозначается B1/2.

Одна группа внедрения содержит четыре канала, которые объединены в две канальные пары (первый и второй канал составляют первую пару 1/2, третий и четвёртый – вторую 3/4).

- Кнопкой MODE входим в режим ASSIGN 1/2.

- Кнопками UP и DOWN начинаем выбирать входной физический источник, который будет передаваться  канальной паре 1/2.  На индикаторе появятся буквы и цифры, которые соответствуют входному источнику.

Возможны следующие варианты:
А12;  А21;  А11;  А22;  В12;  В21;  В11;  В22.



Пример:

Вводимые каналы

А12

А21

…

В12

…

В22

1

А  левый

А  правый

…

В  левый

…

В  правый

2

А  правый

А  левый

…

В  правый

…

В  правый



Существует возможность ввести в каждую вводимую канальную пару стереопару из любой выбранной аудио группы входного SDI сигнала (режим доступен только в случае наличия вложенного аудио во входном SDI сигнале).

Во входном сигнале звук может быть в четырех аудио группах с номерами 1,2,3,4.

- Кнопками UP и DOWN начинаем выбирать канальную пару из входного сигнала SDI для ввода в выходной SDI.

Возможны следующие варианты:

112,121,134,143,212,221,234,243,312,321,334,343,412,421,434,443





Пример:

Вводимые каналы

112

121

134

…

312

…

434

1

Из 1-ой гр.

1-ый канал

Из 1-ой гр.

2-ой канал

Из 1-ой гр.

3-ий канал

…

Из 3-ей гр.

1-ый канал

…

Из 4-ой гр.

3-ий канал

2

Из 1-ой гр.

2-ой канал

Из 1-ой гр.

1-ый канал

Из 1-ой гр.

4-ый канал

…

Из 3-ей гр.

2-ой канал

…

Из 4-ой гр.

4-ый канал



- Кнопкой MODE входим в режим ASSIGN 3/4.

- Кнопками UP и DOWN аналогично вышеописанному выбираем входной физический источник или канальную пару из входного сигнала SDI,  которые будут передаваться в канальной паре 3/4.

Мигание первой цифры, соответствующей номеру группы, означает, что во входном сигнале SDI отсутствует аудио группа с данным номером.  В этом случае будет вводиться сигнал 'тишины'.

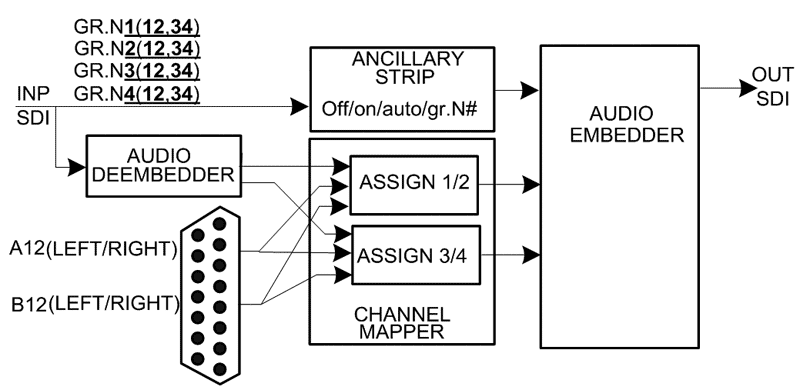

Структурная схема выбора каналов





Режим регулировки усиления.

         Режим регулировки задержки введенного звука.

-  Кнопкой MODE войти в режим  GAIN/DELAY.

- Кнопками UP и DOWN производится регулировка усиления +/- 6dB в первой канальной паре 1/2 .

На индикаторе A#.# , где #.# - значение усиления в dB. При отрицательном значении усиления загорается точка после первой буквы.

- Нажать повторно кнопку MODE.

На индикаторе B#.# .

- Кнопками UP и DOWN произвести регулировку усиления +/- 6dB во второй канальной паре 3/4 .

Одновременное нажатие на кнопки UP и DOWN устанавливает номинальное усиление 0 дБ и точка гаснет.

- Нажать повторно кнопку MODE.

На индикаторе появятся три цифры # # #, значение которых указывает на вносимую задержку звука, введенного в выходной SDI сигнал (000…128).

000…….звук в устройстве не задерживается.

128……задержка звука 128 ms(максимум).

- Кнопками UP и DOWN установить требуемую задержку звука (шаг 1  ms).



Режим инвертирования полярности

- Кнопкой MODE входим в режим POLAR INVERS.

На индикаторе 1OF (в первом введенном канале инвертирование не производится).

- Кнопками UP и DOWN производим включение/выключение инверсии.

На индикаторе   1OF => 1on.

- Повторным нажатием  на кнопку MODE выбираем внедрённый канал, в котором требуется произвести инверсию.

- Кнопками UP и DOWN производим включение/выключение инверсии.



Режим обмена левый/ правый (1/ 2)

- Кнопкой MODE входим в режим SWAP .

На индикаторе отображается входной физический источник, который передается в канальной
паре 1 / 2 (см. п.2.3.4).

- Кнопкой UP производим обмен в первой внедрённой канальной паре.

Пример: В первой канальной паре передается звук из входного HD/SD SDI сигнала (вторая группа, 3/4 каналы). Следовательно, на индикаторе цифры 234. Производим обмен левый/правый. На индикаторе 243.

- Повторным нажатием  на кнопку MODE выбираем вторую внедрённую канальную пару.

На индикаторе отображается входной физический источник, который передается в канальной
паре 3 / 4 (см. п.2.3.4).  Признаком того, что мы работаем со второй канальной парой, является постоянно горящая точка в третьем символе.

- Кнопкой UP производим обмен во второй внедрённой канальной паре.

Пример: Во второй канальной паре передается звук из  физического аудио входа B. Следовательно, на индикаторе цифры B12. Производим обмен левый/правый. На индикаторе B21..



Режим включения тест-сигнала  «1 кГц»

- Кнопкой MODE войти в режим TON.

- Кнопками UP и DOWN по показаниям цифрового индикатора включить тон в требуемом канале.
Возможные варианты:

OFF  –  тон выключен во всех каналах;

On  –  тон включен во всех каналах;

O1,02,12,03,04,34  –  тон включается в соответствующих каналах.



Режим управления измерителем уровня вложенного звука (VU METR)

- Кнопкой MODE войти в режим  METR  .

1. Установка положения измерителем уровня по горизонтали.

Кнопками UP и DOWN на HDMI выходе изменить положение измерителя уровня вдоль строки по горизонтали.

2. Включение и отключение  отображения VU измерителя на HDMI выходе.

Нажать кнопку MODE и удерживая ее, одновременно нажать кнопку  UP. Измеритель уровня удаляется из изображения.

Повторное нажатие на кнопку UP  накладывает измеритель на изображение
(на индикаторе  on => OFF).

3. Выбор типа шкалы VU измерителя.

Возможные варианты:

DBFS – выравнивание по EBU, то есть ØDBFS соответствует +18 dBU.

DBU – квази-аналоговая, то есть Ø dBU соответствует 0,775Vrms .

Нажать кнопку MODE и удерживая ее, одновременно нажимать кнопку  DOWN.

При каждом нажатии происходит изменение типа шкалы
(на индикаторе  dbu => DFS (DBFS)).

4. Выбор номинального уровня звука для VU измерителя.

Повторно нажать кнопку MODE.

На трехзначном индикаторе загорится точка и отобразится значение номинального уровня звука VU измерителя (по умолчанию 0 для шкалы типа DBU и -3 для шкалы типа DBFS). Отображаемое значение соответствует типу шкалы, выбранной в предыдущем пункте.

Кнопками UP и DOWN выбрать значение номинального уровня, при превышении которого цвет индикатора становиться красным.

Возможные варианты для шкалы типа DBFS:

0, -1,-2,-3,-4,-5,-6,-7,-8,-9,-10,-12,-14,-16,-18,-20,-22,-24,-26,-30 DBFS

Возможные варианты для шкалы типа DBU:

+9, +8, +7, +6, +5, +4, +3, +2, +1, +0, -1,-2,-3,-4,-5,-6,-8,-10,-12,-14,-16 DBU



Режим удаления внедрённых звукоданных

Для избежания конфликтов в случае появления во входном сигнале SDI внедрённых звукоданных можно воспользоваться этим режимом.

- Кнопкой MODE войти в режим ANC STRIP.

- Кнопкой UP и DOWN произвести удаление требуемых входных внедрённых звукоданных. Возможны следующие режимы, отображаемые на двухзначном индикаторе:

ANC STRIP OF –  входные звукоданные проходят на выход без изменений;

ANC STRIP On – входные звукоданные полностью удаляются;

ANC STRIP AU# (AUTO) – из входного SDI автоматически удаляется аудио группа с номером, который выбран в режиме  GROUP SEL  и замещается звуком, вводимым в данном блоке. На индикаторе отображается буква A и номер аудио группы , которая будет удалена из входного сигнала( возможные варианты AU1,  AU2,  AU3,  AU4)

ANC STRIP  1 – входные звукоданные удаляются только в группе с номером 1;

ANC STRIP  2 – входные звукоданные удаляются только в группе с номером 2;

ANC STRIP  3 – входные звукоданные удаляются только в группе с номером 3;

ANC STRIP  4 – входные звукоданные удаляются только в группе с номером 4.



Мониторинг длины волны и мощности излучения лазера.

Для отображения длины волны лазера следует:

- Нажать кнопку BARS и удерживая ее нажать кнопку UP.

На трехзначном индикаторе отобразятся три последних цифры, соответствующие длине волны.

Пример:  550 на индикаторе соответствует длине волны 1550 нм.

 310 на индикаторе соответствует длине волны 1310 нм.



Для отображения мощности излучения лазера следует:

- Нажать кнопку BARS и удерживая ее нажать кнопку DOWN.

На трехзначном индикаторе отобразится мощность излучения в дБ.

Пример:  2.8 на индикаторе соответствует мощности +2,8 дБ.

-0.5 на индикаторе соответствует мощности  -0,5 дБ.







 “Горячая” замена SFP модуля



SFP модуль представляет собой законченный миниблок с одним или двумя разъёмами LC и электрическим разъёмом для подключения в схему блока. Внутри модуля находится лазер (для блока серии РО RC -7225-4) и электрическая схема для подачи сигнала на лазер и контроля за мощностью лазера.

В случае выхода из строя SFP модуля его можно легко заменить. Для этого необходимо потянуть на себя защёлку модуля и вытащить модуль из каркаса. После этого можно установить новый модуль того же типа.





Управление от ПЭВМ



Устройства “PROFLEX” могут управляться от ПЭВМ.

Мониторинг устройств модульной системы “PROFLEX” от ПЭВМ осуществляется через центральный процессор, установленный в корпусе (устанавливается по заказу), с использованием соответствующего программного обеспечения (подробнее – смотри документацию на программу управления и отображения состояния устройств модульной системы “PROFLEX”


^Наверх
