Вещательный аудиорезерватор PRAA-4065ME



Вещательный аудиорезерватор Серии PRАА-4065ME (далее по тексту «резерватор») предназначен для резервирования (коммутации) звуковых аналоговых симметричных стерео сигналов. Коммутация выполняется с основного или резервного входа на рабочий выход в автоматическом или ручном режиме с местным или дистанционным управлением.

Резерватор предназначен для круглосуточной работы в стационарном помещении с температурой окружающего воздуха от +5 до +45оС, относительной  влажности не более 80% при температуре 25оС, атмосферном давлении 750±30 мм рт.ст.

Аппаратура рассчитана на питание от сети переменного тока напряжением 220В.





Технические характеристики



Функциональные возможности

Устройство обеспечивает переключение с основного на резервный вход (или обратный переход)

  •  при занижении уровня звукового сигнала на 2–12 дБ на одном из входов по отношению к другому входу; значение разности уровней задается пользователем с шагом 1 дБ;

Обратный переход выполняется при достижении разности уровней между звуковыми сигналами “А” и “В” значения 2 дБ и менее;

  •  занижение уровня звукового сигнала ниже порогового значения «молчания» на одном из входов при наличии звукового сигнала выше порога «молчания» на другом входе. Значение порога задается в пределах  от 0 до минус 60 дБ с шагом  1дБ.

Обратный переход выполняется при достижении значения разности уровней между звуковыми сигналами “А” и “В” значения 2 дБ и менее;

Обеспечивается возможность установки времени ожидания переключения для каждого критерия в пределах от 0 до 99,5 секунды.

При пропадании напряжения питания резерватор сохраняет свое состояние: на выходе присутствует сигнал, который был до выключения.

На отдельном мониторном выходе обеспечивается контроль (600 Ом) того из входов, который в текущий момент времени является резервным.

Переключение с основного входа “А” на резервный вход “В” производится как в ручном, так и автоматическом режиме.

В автоматическом режиме переключение с основного на резервный вход выполняется  автоматически по критерию, изложенному выше

В автоматическом режиме обратное переключение каналов (возврат) с резервного на основной  при установлении времени возврата в пределах от 1 до 999 сек выполняется при восстановлении сигнала на основном входе. Время возврата устанавливается с шагом 1 сек.  Если в течение времени возврата произойдет авария в резервном канале, выполнится автоматическое переключение на основной канал до истечения времени возврата. Во избежание ложного обратного переключения значение времени возврата должно превышать максимальное значение времени ожидания переключения.

Обеспечивается режим, в котором при восстановлении сигнала на основном входе сигнал на рабочий выход будет продолжать поступать с резервного входа, что позволяет избежать происходящих при переключениях щелчков в канале звука. В этом режиме время возврата выключается.

Обеспечивается одноканальный режим работы блока, при этом входные сигналы “А” и “В” подаются на входы левых каналов.

При управлении резерватором от местной панели блока и/или дистанционного пульта управления PRR-4065P (пульт поставляется по заказу) обеспечивается:

  •  выбор величины разности уровней звуковых сигналов, при которой должно выполняться переключение, в пределах от 2 до 12 дБ с шагом 1 дБ;

  •  выбор величины порога «молчания» звукового сигнала (от 0 до –60 дБ), при котором должно выполняться переключение;

  •  установка времени, через которое производится переключение для каждого каналав пределах от 0 до 99,5 сек с шагом 0.5 сек;

  •  установка времени обратного переключения  в пределах от 1 до 999 сек. Установка на табло режима OFF означает отмену обратного переключения (сохранение резервного сигнала на рабочем выходе) при восстановлении сигнала на основном входе;

  •  индикация режима работы: вход “А”, вход “В”, автоматический АВТО;

  •  индикация уровневого состояния основного и резервного звукового входа для левого и правого каналов на двухцветных светодиодах;

  •  индикация режима, когда данный блок имеет приоритетное управление по сигналам GPI (только на местной панели). Светодиод GPI на пульте дистанционного управления всегда погашен.

Два блока питания  основной и резервный. Автоматическое переключение на резервный блок питания при выходе из строя основного блока.

При управлении от удаленной ПЭВМ по Ethernet обеспечивается:

  •  управление всеми функциями резерватора (Программное обеспечение «CONTROL_4063(65)» поставляется по заказу)

  •  просмотр журнала (логгера).

В журнале (логгере) регистрируются события:

  •  изменение состояния выхода резерватора (переключение «А» на «В» или обратно);

  •  появление ошибки, вызвавшее переключение устройства на резервный канал;

  •  пропадание ошибки,  вызвавшее переключение устройства на основной канал.

Для каждого события регистрируется:

  •  порядковый номер события;

  •  время и дата события;

  •  место события: канал «А» или «В»;

  •  по какому критерию произошла ошибка.

Ориентировочный объем одного события:  16 байт.

Максимальное число отображаемых событий:  1000





Технические  характеристики звукового тракта

Формат звукового сигнала: аналоговый, двухканальный, в соответствии с ГОСТ 11515-91.

Звуковые входы

Тип входа………………………………………………………………………….симметричный

Нагрузка по входу, не менее………………………………………………………………20 кОм

Номинальный уровень входного сигнала…………………………………………………….0 дБ

Максимальный уровень входного сигнала……………………………………………….…+21дБ

Разъемы:  розетки  XLR-3

Звуковые выходы

Тип выхода……………………………………………………………………….симметричный

Количество рабочих выходов:  …………………..……………………………………………..1

Выход мониторный (контрольный).………………………………………………………….…1

Выходное сопротивление…………………………………………………………………< 50 Ом

Максимальный уровень выходного сигнала………………………………………………+21 дБ

Сопротивление нагрузки………………………………………………………………….600 Ом

Разъемы:  вилки XLR-3

Сквозные характеристики

Все выходные характеристики звукового тракта полностью соответствуют входным (релейное соединение).



Технические  характеристики локального канала управления

Управление резерватором осуществляется от местной панели управления или от пульта дистанционного управления PRR-4065P (пульт поставляется по заказу).

Органы управления и их расположение для местной панели и пульта дистанционного управления являются идентичными.

Интерфейс связи с пультом управления – RS-485.

Длина кабеля связи с пультом управления – не более 25 м.

Разъемы локального канала управления на резерваторе:

  •  разъем «PANEL»  для связи блока с пультом управления – розетка RJ-45.

  •  разъем управления на пульте: «CONTROL TO FRAME» для связи с резерватором.



Технические характеристики внешней линии управления

Интерфейс ETHERNET:

  •  протокол TCP/IP;

  •  скорость обмена 10/100 Мбит/с

Характеристики сигналов GPI

.Входные сигналы GPI:

  •  включить канал “А” (два провода  GPI"А" и общий)

  •  включить канал “B” (два провода  GPI"B" и общий)

  •  включить режим “АВТО” (два провода  GPI"AВТО" и общий)

  •  включить режим “ДИСТ” (два провода  GPI"ДИСТ" и общий).

Cигналы GPI по уровням совместимы с уровнями ТТЛ.

Cигнал GPI передается уровнем "логического 0" импульсом длительностью не менее
100 мсек. Допускается формирование сигнала GPI кратковременным замыканием цепи сигнала на "общий". Выходное сопротивление формирователя команд GPI – не более 1 кОм.

Входное сопротивление цепей управления  10 кОм.

Выходные сигналы GPI:

  •  включен канал “А”

  •  включен канал “B”

  •  включен режим “АВТО”

  •  обобщенная авария (по всем критериям) канала “А”

  •  обобщенная авария (по всем критериям) канала “В”

Выходные сигналы GPI представляют из себя "сухие контакты" реле, по два изолированных контакта на каждый сигнал.

Параметры коммутируемого сигнала:

  •  максимальная коммутируемая мощность: 10 Вт;

  •  максимальное коммутируемое напряжение: 100 В;

  •  максимальный коммутируемый ток: 0,5A.

Разъемы внешней линии управления на резерваторе:

  •  разъем связи  “ETHERNET”  – розетка RJ-45

  •  разъем “GPI”– розетка DB25.



Напряжение питания: ~220 B

Потребляемая мощность:  не более 10 Вт.

Диапазон рабочих температур:  от 0 до 45°С.

Время непрерывной работы:  24 часа.

Габаритные размеры:

резерватор:  высота – 44 мм,  ширина – 482 мм,  глубина – 230 мм;

пульт управления:  высота – 44 мм,  ширина – 482 мм, глубина – 40 мм.

Масса:  резерватор – не более 6 кг;  пульт управления – не более 1,5 кг.





Состав, устройство и работа вещательного аудиорезерватора



В состав  PRAA-4065МE входит плата резерватора с задником, панель управления местная и два блока питания  основной и резервный. Устройство размещаются в корпусе 1U



Лицевая панель резерватора PRAA-4065ME



Вид задней панели резерватора PRAA-4065МE

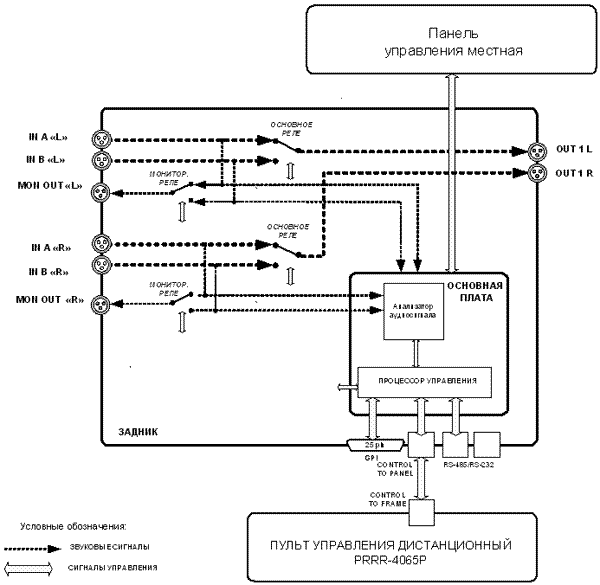

 Структурная схема прохождения звуковых сигналов



Звуковые стерео (двухканальные) сигналы основного и резервного каналов звука поступают от входных разъемов    на реле основного и мониторного выходов, размещенных на заднике,  и на основную плату – на звуковой анализатор.

В звуковом анализаторе производится сравнительный анализ состояния каналов “А” и “В”, результирующая информация выдается на процессор управления.

Реле основного перехода осуществляют коммутацию одного из двух входных стерео сигналов: основного (IN A) или резервного (IN B) каналов на рабочие выходы левого и правого каналов.

Реле мониторное осуществляет коммутацию одного из двух входных стерео сигналов на мониторный выход MON OUT: на нем всегда присутствует сигнал, в текущий момент являющийся резервным.

Плата содержит съемную перемычку Х8 (MONO ON/OFF) – отключение/включение анализатора правого канала. Применяется при работе с одноканальным звуком.

Блоки питания работают в параллель – на одну нагрузку. При выходе из строя одного из блоков продолжает работать другой. Переключение происходит автоматически, без подрывов и скачков даже в прямом эфире.

Управление от удаленной ПЭВМ – для модели PRAA-4065ME – выполняется по сети Ethernet (Программное обеспечение «CONTROL_4063(65)» поставляется по отдельному заказу).



Местная панель управления блока PRAA-4065ME

Пульт дистанционного управления PRR-4065P
(поставляется по отдельному заказу)

Местная панель управления размещена на лицевой панели устройства PRAA-4065ME.

Пульт дистанционного управления PRR-4065P размещается в отдельном корпусе 1U.

Функциональные возможности и внешний вид местной панели  и  лицевой панели дистанционного пульта полностью идентичны.







В зоне SETTING (Установки) выполняется выбор режимов работы блока и задание параметров.

В режиме DIF.LEVEL (Разность Уровней) кнопками >  и  < устанавливается значение этого параметра в пределах от 2 до 12 дБ с шагом 1 дБ или режим OFF.

В режиме THR (Порог)  выставляется уровень порога «молчания» звукового сигнала (от 0 до минус 60 дБ с шагом 1 дБ) или режим выключения порога  OFF.

В правом столбце TIME (Время) устанавливается значение времени в пределах от 0 до 99,5 сек: через это время будет происходить переключение входов по данному параметру.

В строке RECOVERY (Возврат) устанавливается время обратного переключения в пределах от 1 до 999 сек с шагом 1 сек. Установка режима OFF означает отмену обратного переключения при восстановлении сигнала на основном входе.



В зоне STATUS  AUDIO LEVEL:

Зеленое свечение ……… Разность уровней каналов “А” и “В” меньше (2, …, 12) dB

Красное свечение ……... Разность уровней каналов “А” и “В” больше (2, …, 12) dB

Нет свечения …………... Анализ состояния не производится



Внимание! При одновременном падении в каналах “А” и “В”  уровня звуковых сигналов ниже порогового значения индикаторы обоих каналов загораются красным цветом (нерезервируемая авария).



При нажатии кнопки “А” или “В” загорается индикатор, размещенный справа от кнопки, и на выход включается соответствующий канал и остается в этом состоянии.

При нажатии кнопки AUTO загорается ее индикатор, блок начинает работать в автоматическом режиме: переходит с основного канала на резервный по критериям (см. п.1.2.1) и обратно (см. п. 1.2.7). Одновременно с индикатором АВТО горит индикатор “А” или “В”.

Светодиод GPI на панели местного управления индицирует режим, когда данный блок имеет приоритетное управление по сигналам GPI: в этом случае все регулировки блокируются, все индикаторы в зоне SETTING будут погашены. Этот режим выполняется при подаче команды GPI ДИСТ.

В остальных случаях управление от панели или по GPI выполняется по последнему нажатию.

Светодиод GPI на пульте дистанционного управления всегда погашен (не активен).



 Работа в сети ETHERNET

Если управление резерватором должно осуществляться по сети ETHERNET, то его необходимо подключить к локальной сети через соответствующий разъем. Управление осуществляется при помощи программного обеспечения, разработанного фирмой "ПРОФИТТ".

Все устройства поставляются с предустановленными IP-адресами (изменение IP-адреса описано в главе «Использование по назначению»).

ВНИМАНИЕ! При работе в сети с несколькими резерваторами PRAA-4065ME полная регистрация событий в журнале выполняется только при постоянной связи компьютера и данного резерватора. При отключении компьютера от устройства и последующем подключении будет представлена информация об ошибках, произошедших за период отсутствия связи (вид и количество, но без привязки к текущему времени).





Конструктивное исполнение

Конструктивно вещательный аудиорезерватор серии PRAA-4065ME выполнен в корпусе 1U с размерами 44х482х230 мм.

Спереди устройство закрыто панелью, на которой находятся органы управления и индикации. Панель легко снимается при выкручивании фиксирующих винтов.

С правой стороны расположена основная плата резерватора, которая двигается по направляющим и легко вытаскивается с помощью рычагов.

С левой стороны располагаются два блока питания, вставленные в кросс-плату, размещённую на боковой стенке. Через кросс-плату на блоки питания подается внешнее питание 220В. Выходные напряжения +5В, +7В, -7В от кросс-платы подаются на задник резерватора и далее на основную плату.

Для доступа к блокам питания необходимо снять верхнюю крышку устройства.
