Пульт управления коммутаторами PRM-4130 предназначен для организации удаленного терминала управления коммутаторами, выпускаемыми ООО «ПРОФИТТ», по сети Ethernet. ПУ обеспечивает передачу команд пользователя и отображение состояния коммутатора с помощью кнопок с цветовой индикацией и LCD-дисплея.

Технические характеристики

Общие технические характеристики

• Количество активных кнопок 34

• Интерфейс связи c устройствами Ethernet

• Напряжение питания (по технологии Power-over-Ethernet (PoE)) 48 В

• Потребляемая мощность, не более 10 Вт

• Габариты, мм 44х482х54

• Масса, не более 1.2 кг

• Режим работы круглосуточный

Протокол обмена

Обмен ПУ с коммутатором осуществляется на транспортном уровне по протоколу TCP, на пользовательском уровне используется «Протокол информационного обмена универсальный VGPI», разработанный ООО «ПРОФИТТ».

Состав

В состав изделия входят следующие элементы:

• пульт управления коммутатора PRM-4130,

• устройство-инжектор (PSE) для осуществления питания пульта по технологии Power-over-Ethernet (PoE) в соответствии со стандартом IEEE 802.3af (class A),

• руководство по эксплуатации,

• паспорт.

Конструктивное исполнение

Конструктивно устройство выполнено в металлическом корпусе, размером 44х482х54 мм (1U), с элементами крепления для установки в стандартные стойки или шкафы шириной 19". Внешний вид пульта управления PRM-4130 представлен на рис. 1 и 2.

Рис. 1. PRM-4130. Вид спереди.

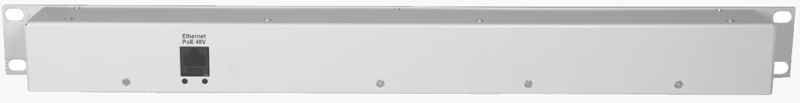

Рис. 2. PRM-4130. Вид сзади

Пульт оборудован кнопками со съёмными колпачками. Это даёт возможность пользователю снабжать кнопки надписями по своему желанию. Для этого из листа с маркировочными вкладышами, который имеется в комплекте поставки, вырежьте необходимый вкладыш по прямоугольному контуру. На каждой кнопке установлен прозрачный колпачок со светофильтром. С двух сторон сожмите пальцами колпачок и выдерните вверх. Колпачок со светофильтром снимется. Прозрачный колпачок имеет по краям специальные выемки. Аккуратно (можно лезвием отвертки) подцепите колпачок за выемку и снимите его со светофильтра. В колпачке находится вкладыш из полупрозрачной пленки с надписью. Замените вкладыш. Фиксирующие выемки колпачка должны находиться сверху и снизу относительно надписи. Поставьте колпачок на место, прижмите к светофильтру до защелкивания. Оденьте колпачок на кнопку и прижмите к кнопке до защелкивания.

Устройство и работа

На лицевой панели ПУ расположены 34 кнопки со светодиодной подсветкой и LCD-дисплей (рис. 3...5). Количество активных кнопок зависит от настройки пульта и состава коммутатора, которым он управляет. Настройка пульта и выбор устройства для управления осуществляется с помощью WEB интерфейса или дополнительного меню пульта.

При нажатии на кнопку в коммутатор передаётся ее номер и состояние (нажатие, удержание или отпускание). В ответ пульт управления принимает данные с информацией о состоянии подсветки кнопок и текст, отображаемый на LCD-дисплее.

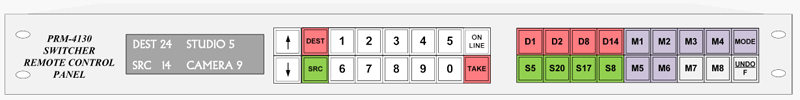

Рис. 3. PRM-4130 в режиме “залповой” коммутации.

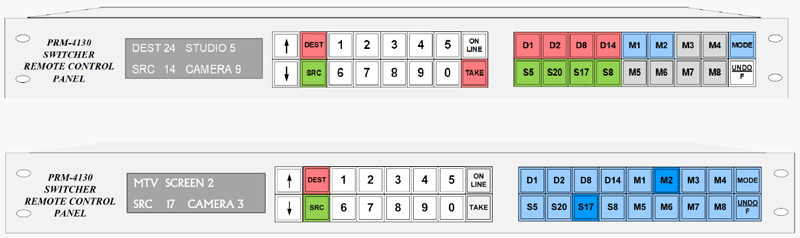

Рис. 4. PRM-4130 в режиме управления каналами DSK и простым мониторным выходом.

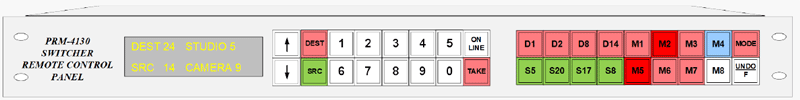

Рис. 5. PRM-4130 в режимах управления мультиэкраном.

LCD-дисплей используется для:

• ∙ отображения состояния коммутации (номер выбранного направления (DEST) и его название и номер выбранного источника (SRC) и его название);

• ∙ навигации по дополнительному меню.

Кнопки пульта разделены на три секции:

• ∙ 10 кнопок цифрового набора номера направления (DEST) и источника (SRC) и 6 кнопок с фиксированной функцией (DEST, SRC, ON LINE, TAKE, ↑, ↓);

• ∙ 8 программируемых от WEB интерфейса кнопок для быстрого выбора направления (DEST) или источника (SRC);

• ∙ 8 функциональных кнопок (M1...M8), назначение которых зависит от выбранного кнопкой MODE режима и 2 кнопки с фиксированной функцией (MODE и UNDO/F).
