Оптические
преобразователи 3G/HD/SD
SDI, ASI, 100/1000 Ethernet многоканальные многоволоконные с
автоконфигурированием в зависимости от типа SFP.
Серия PBX-MF-150-XXXX |
Многоканальные преобразователи (E/O(электрика/оптика)
и O/E(оптика/ электрика)) системы ”ProBox”серии
PBX-MF-150-XXX
позволяют передавать до 4-х 3G/HD-SD SDI, ASI
сигналов плюс 100/1000
Ethernet , используя только
один компактный корпус(162mm x 105mm
x 34mm (ДхШхВ). По линии
Ethernet имеется
встроенный двухпортовый коммутатор (2 port switch).
Существует четыре базовые модели устройства.
В состав базовых модулей не входят SFP.
PBX-MF-150-4E….для
передачи 4-х каналов SDI (в одном или двух направлениях) плюс100/1000
Ethernet
PBX-MF-150-4…...для передачи 4-х каналов SDI (в одном или двух
направлениях)
PBX-MF-150-2E….для
передачи 2-х каналов SDI (в одном или двух направлениях) плюс100/1000
Ethernet
PBX-MF-150-2………для передачи 2-х каналов SDI (в одном или двух
направлениях)

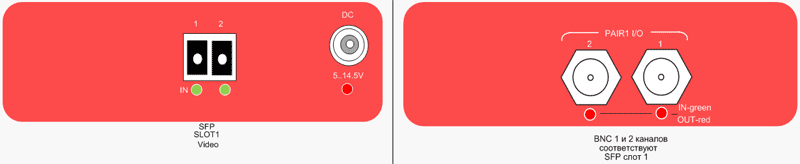

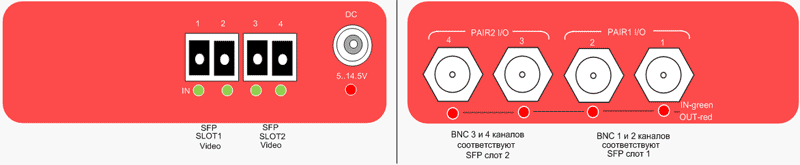

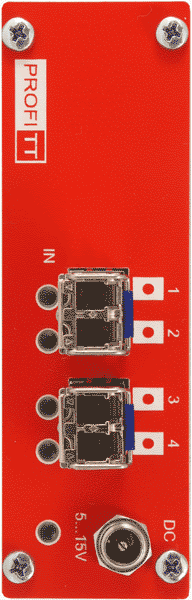

Для приема/передачи SDI предназначены
четыре BNC разъема и соответствующие им два SFP слота. Двум
разъемам BNC соответствует один слот SFP. В зависимости от
устанавливаемого типа SFP, устройство настраивает электрические
SDI интерфейсы,
конфигурируя каждый BNC

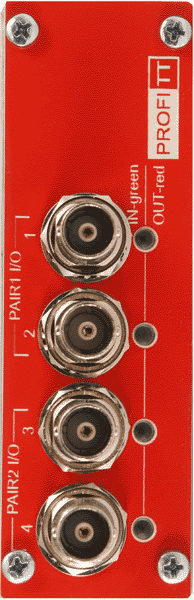

разъем как вход либо выход. Каждый
BNC разъем имеет двухцветный
светодиод, указывающий на направление работы разъема. Если
BNC разъем
является входом, то светодиод светится зеленым цветом, если выходом-красным.
|
 |
Видео
SFP могут быть трех типов:
Для оптической линии
Ethernet

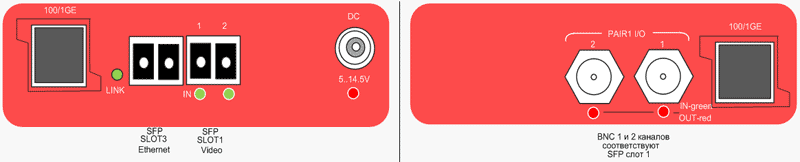

предназначен третий SFP слот. В устройстве реализован двухпортовый
коммутатор (2 port switch) с электрическими портами на разъемах RJ-45.
Длины волн, используемые в линии 100/1000
Ethernet могут быть 1310nm,1550nm
либо CWDM(16 возможных длин волн,1270nm..1610nm c шагом 20nm).100/1000
Ethernet
трансиверы могут быть как двухволоконные, так и одноволоконные (встроенный WDM
фильтр).
В любой видео
SFP слот может быть установлен
любой тип видео SFP. В зависимости от набора
видео SFP и поддержки 100/100 Ethernet устройство
приобретает требуемый функционал.
Перечень возможных устройств и их функционал
отображены в Табл. 1, 2.
Поскольку пользователь имеет доступ к SFP, то он
может простой заменой SFP произвести реконфигурацию устройства.
Особенно это может быть полезно в выносных мобильных комплектах,
где на разных объектах зачастую требуется разное количество каналов передачи/
приема.
Длины волн передатчиков могут быть 1310nm,1550nm
либо CWDM(16 возможных длин волн,1270nm..1610nm c шагом 20nm).
Используя SFP модули с CWDM лазерами и
внешний оптический CWDM мультиплексор/демультиплексор пользователь имеет
возможность все свои каналы передавать/принимать по одному волокну.
В системе ”ProBox”
возможны следующие типы CWDM
MUX/DEMUX:
-
PBX-COM-4-1270
(4 канала, начальная длина волны 1270nm)
-
PBX-COM-4-1470
(4 канала, начальная длина волны 1470nm, вход
расширения 1310nm)
-
PBX-COM-4-1550
(4 канала, начальная длина волны 1550nm, вход
расширения 1310nm)
-
PBX-COM-8-1270
(8 каналов, начальная длина волны 1270nm)
-
PBX-COM-8-1470
(8 каналов, начальная длина волны 1470nm, вход
расширения 1310nm)
-
PBX-COM-16-1270
(16 каналов, начальная длина волны 1270nm)
Питание осуществляется от внешнего адаптера 12
В@1000 mA.
|
Функциональные возможности и достоинства
-
От двух до четырех 3G
каналов + Ethernet
(2 port SW)
в одном корпусе
-
В зависимости от типа SFP автоматическое
изменение функции BNC разъемов (вход либо выход)
-
Возможность пользователю самостоятельно
оперативно менять функциональность устройства простой заменой типа SFP
-
3G/HD-SD SDI с восстановлением тактовой (reclocking)
-
Встроенный двухпортовый коммутатор по
линии Ethernet
-
Мониторинг наличия линии
Ethernet
-
Любое соотношение передатчиков/приемников внутри
корпуса
-
Как односторонняя, так и двусторонняя передача
видеосигналов
-
Мониторинг наличия оптических/электрических
сигналов на входе блока
-
Компактный размер 162mm
x 105mm x 34mm (ДхШхВ)
-
1310нм, 1550 нм, CWDM, DWDM длины волн лазеров.
-
Модели для передачи сигналов на расстояние до
120 км.
-
Широкий диапазон питающих напряжений 5V...17V@
4.5 Wt max.
-
Доступная цена
|

 |
Технические данные и характеристики
Входы/выходы
SDI/ASI:
|
Поддерживаемые стандарты на оптическом и
электрических SDI/ASI входах/выходах |
SMPTE 424M
(3G),
SMPTE 292 (HDSDI),
SMPTE 259M
(SDI),
DVB-ASI |
|
Восстановление тактовой по каждому каналу
передатчика |
Да |
|
Восстановление тактовой по каждому каналу
приемника |
Да |
|
Входное/выходное
сопротивление, разъём |
75 Ом, BNC |
|
Затухание несогласованности |
>15
dB до 1.5
Gb
>10
dB до 3
Gb |
|
Автоматическая коррекция кабеля по каждому
входу
3G
HD
SD,
ASI |
до 100 м (для кабеля 1694A
или аналогичного)
до 150
м
до
300 м |
Ethernet электрический вход/выход
|
Стандарт |
IEEE 802.3i 10 Base-T,
IEEE 802.3u 100
Base-T,
IEEE 802.3ab 1000 Base-TX |
|
Разъём |
RJ-45,
двух портовый коммутатор (switch) |
|
Кабель |
UTP
кабель 5-ой категории, max
100м |
Оптические выходы двухканальных видео
передатчиков:
|
Длина волны, тип |
В соотв. с Табл.3 |
|
Выходная мощность |
В соотв. с Табл.3 |
|
Разъемы |
LC/PC |
|
Волокно |
Одномодовое |
Оптические входы двухканальных видео
приемников:
|
Диапазон чувствительности |
В соотв.с
Табл.4, 3G, Pathological test |
|
Диапазон длин волн |
1270nm…1610nm |
|
Разъемы |
LC/PC |
|
Волокно |
Одномодовое |
Оптические параметры видео
трансиверов:
|
Диапазон чувствительности приемников |
В соотв.с
Табл.6,
Табл.8 3G,
Pathological test |
|
Диапазон длин волн приемников |
1270nm…1610nm |
|
Длина волны, тип передатчика |
В соотв.с Табл.6, Табл.8 |
|
Выходная мощность передатчика |
В соотв.с Табл.6, Табл 8 |
|
Разъемы |
LC/PC |
|
Волокно |
Одномодовое |
Оптические параметры 100/1000
Ethernet трансиверов:
|
Диапазон чувствительности приемников |
В соотв.с Табл.10, Табл.12 |
|
Диапазон длин волн приемников |
1270nm……1610nm |
|
Длина волны, тип передатчика |
В соотв.с Табл.10, Табл.12 |
|
Выходная мощность передатчика |
В соотв.с Табл.10, Табл.12 |
|
Разъемы |
LC/PC |
|
Волокно |
Одномодовое |
Индикация
-
Индикация наличия сигнала на каждом электрическом входе канала передатчика
-
Индикация наличия передаваемого канала в волокне
-
Индикация передачи данных в линии 100/1000
Ethernet
-
Индикация пропадания оптического сигнала (уровень оптического сигнала в любом
канале упал ниже минус 25 dB)
-
Индикация наличия питания
Потребляемая мощность…….
………не более 4.5 Вт
Питание…………………………………5В…17В
Адаптер питания
………………………12В @ 1A.
Диапазон рабочих температур……….
от -30 до 45°С.
Время непрерывной работы………….
24 часа
Габаритные размеры………………….
160мм х100мм х30мм (ДхШхВ)
Состав и работа многоканальных оптических преобразователей ''ProBox''
Устройства ”ProBox” выполнены в малогабаритных
автономных корпусах.
Существует четыре базовые модели устройства. В состав базовых модулей
не входят SFP.
PBX-MF-150-4E….для
передачи 4-х каналов SDI(в одном или двух направлениях) плюс100/1000
Ethernet
PBX-MF-150-4…….для
передачи 4-х каналов SDI (в одном или двух направлениях)
PBX-MF-150-2E….для
передачи 2-х каналов SDI(в одном или двух направлениях) плюс100/1000
Ethernet
PBX-MF-150-2…….для
передачи 2-х каналов SDI(в одном или двух направлениях)

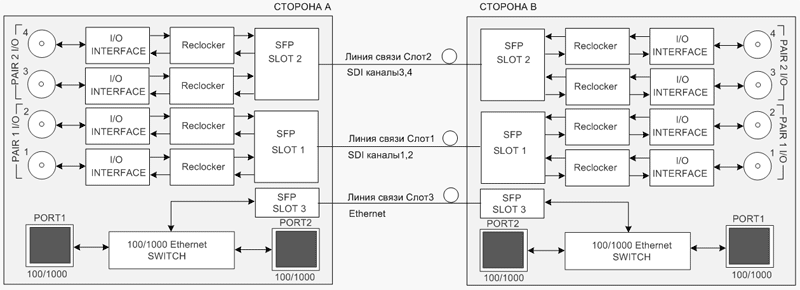

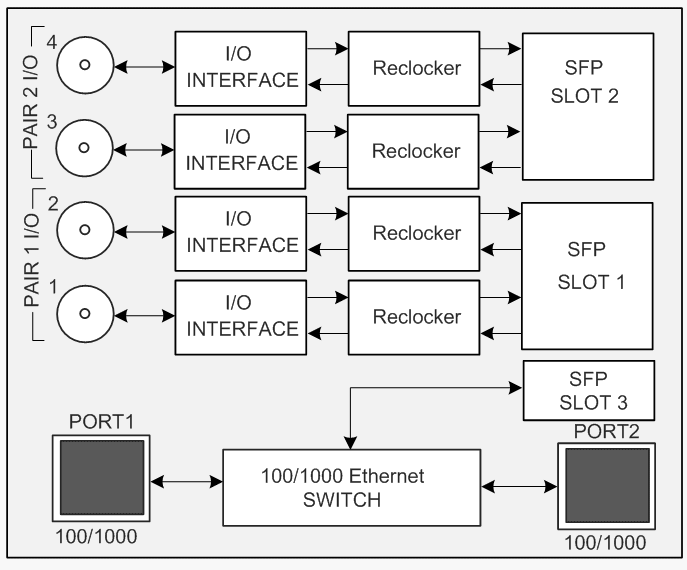

Структурная схема преобразователей серии
PBX-MF-150-XX

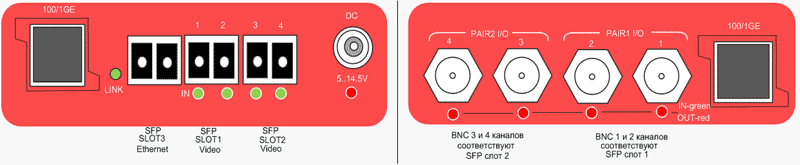

Для приема/передачи SDI предназначены четыре BNC разъема и
соответствующие им два SFP слота. Двум разъемам BNC соответствует один
слот SFP.В зависимости от устанавливаемого типа SFP, устройство
настраивает электрические SDI интерфейсы,
конфигурируя каждый BNC разъем как вход
либо выход. Каждый BNC разъем имеет двухцветный
светодиод, указывающий на направление работы разъема. Если
BNC разъем является входом, то светодиод
светится зеленым цветом, если выходом-красным.
Первый и второй слоты предназначены для установки видео SFP.
Видео SFP могут быть трех типов:
-
Двухканальный приемник ( см. Табл. 4)
-
Двухканальный передатчик ( см. Табл. 5)
-
Трансивер (приемник + передатчик) ( см. Табл. 6, 8). Трансиверы могут
быть как двухволоконные, так и одноволоконные (встроенный WDM фильтр).
В любой видео SFP слот может быть установлен любой
тип видео SFP.
Третий слот предназначен для установки SFP трансивера для реализации
линии 100/1000 Ethernet.
SFP Ethernet трансивер может быть:
Физически между двумя устройствами (Сторона А и Сторона В) возможны 3
независимые линии связи:
-
линия связи между слотами 1(SDI каналы 1,2)
-
линия связи между слотами 2(SDI каналы 3,4)
-
линия связи между слотами 3(100/1000Ethernet)
ВВ состав устройства входит
базовый модуль и
SFP модули (от одного до трех).
В зависимости от набора видео SFP и поддержки 100/100 Ethernet устройство
может приобрести следующие функциональные возможности:
-

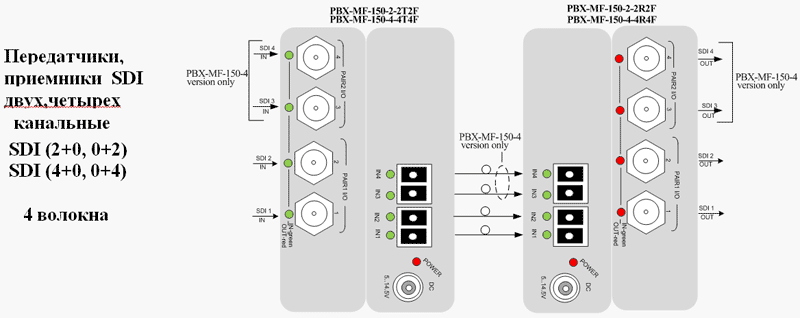

передатчики и приемники SDI двухканальные с поддержкой 100/1000 Ethernet
и без (Табл. 14)
-
передатчики и приемники SDI четырехканальные с поддержкой 100/1000 Ethernet
и без (Табл. 15)
-

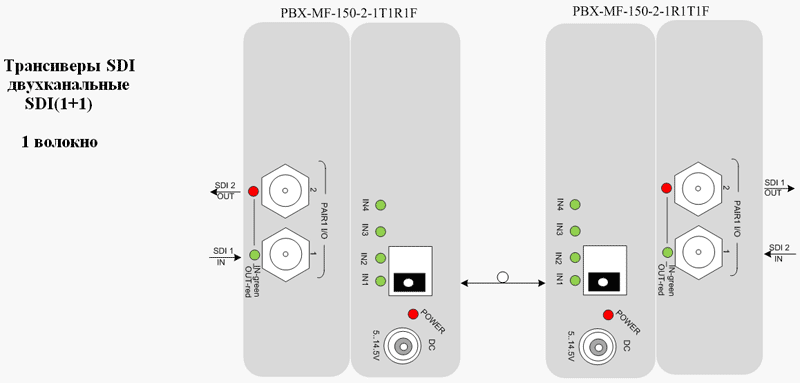

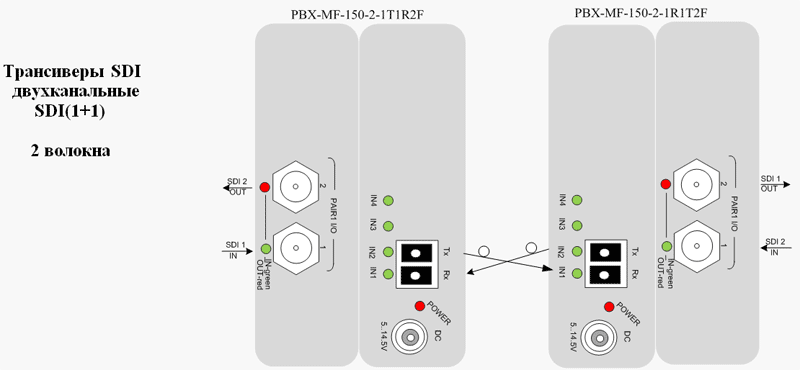

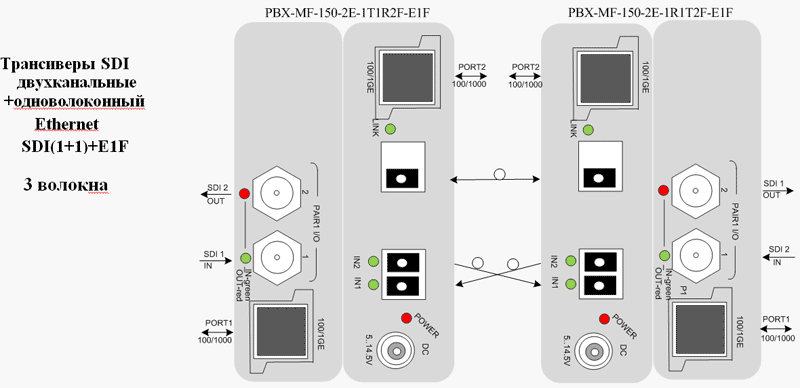

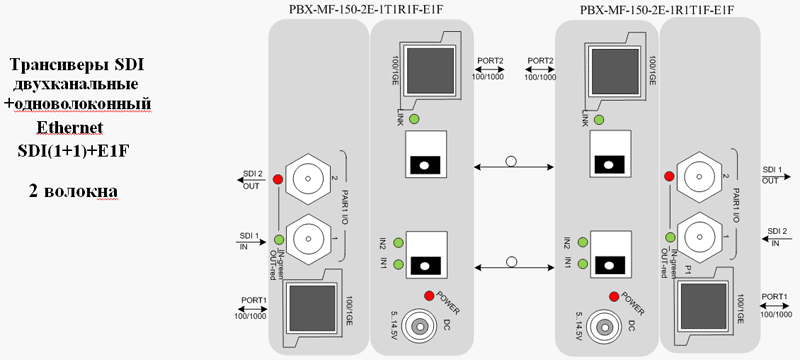

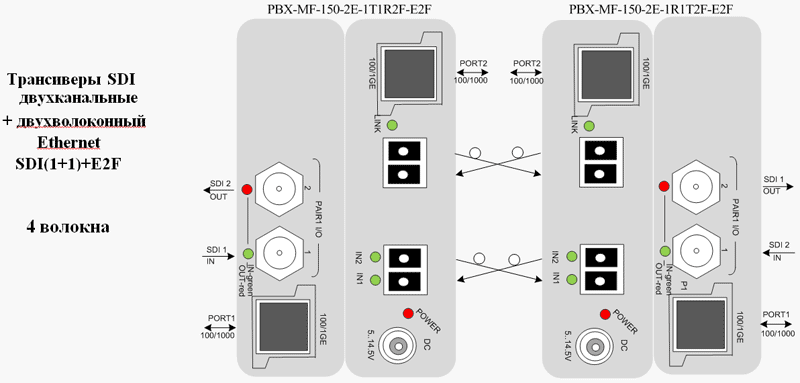

трансиверы SDI
двухканальные (1+1) с поддержкой 100/1000 Ethernet
и без (Табл. 16).
-

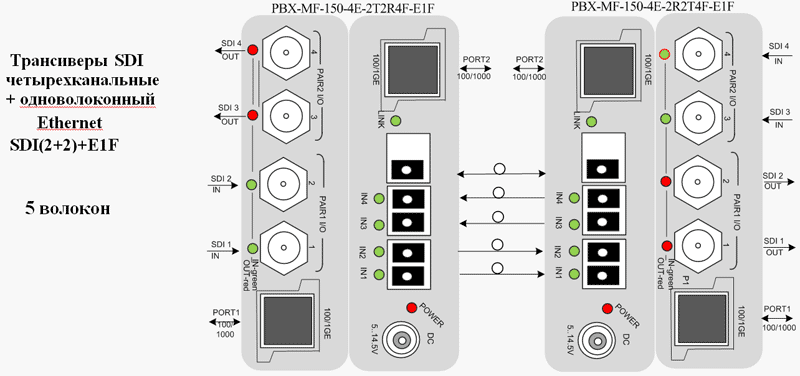

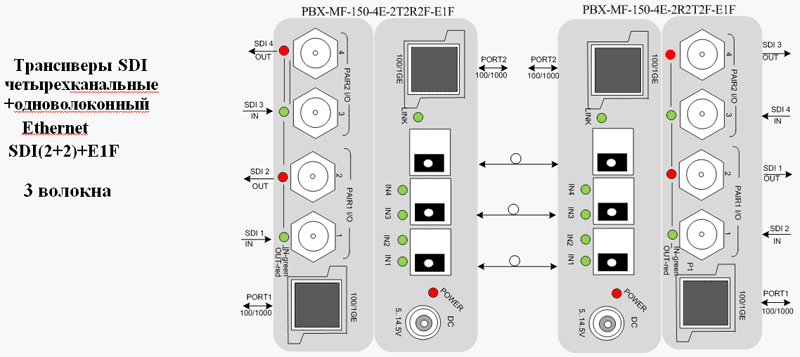

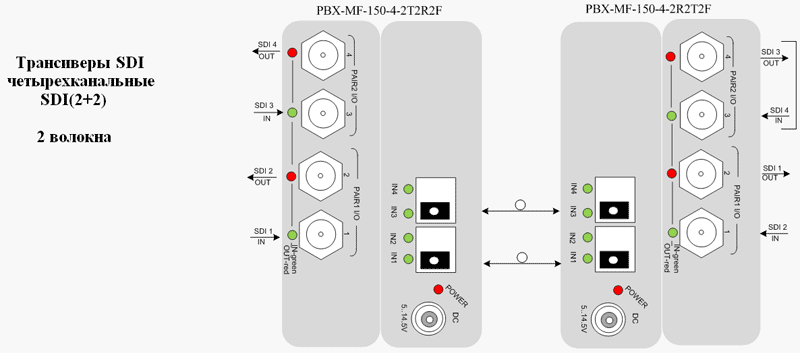

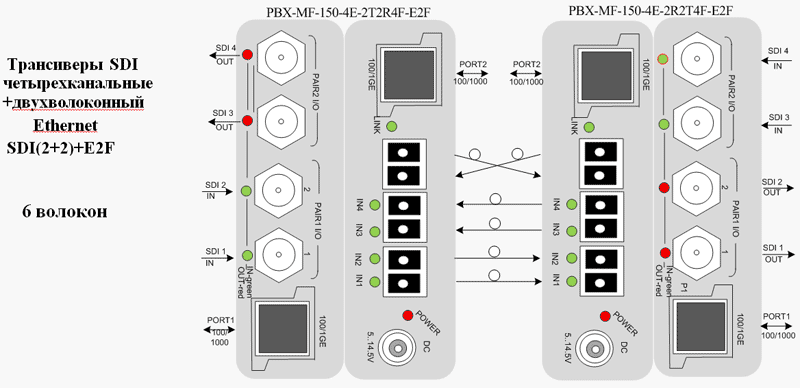

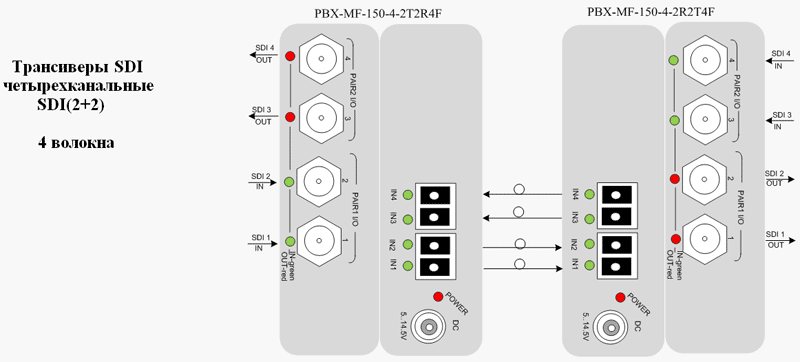

трансиверы SDI
четырехканальные (2+2) с поддержкой 100/1000 Ethernet
и без (Табл. 17)
-

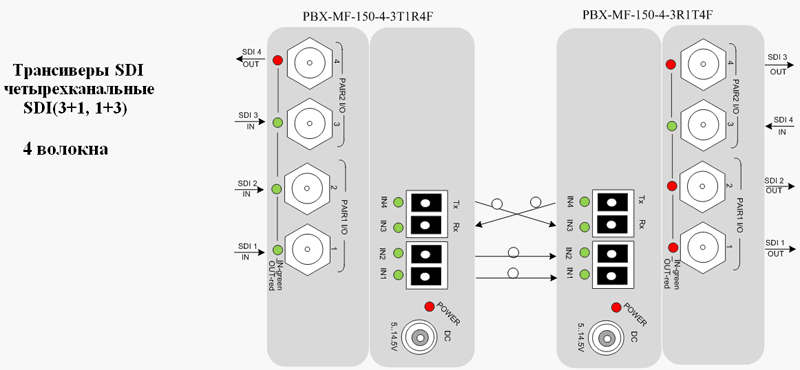

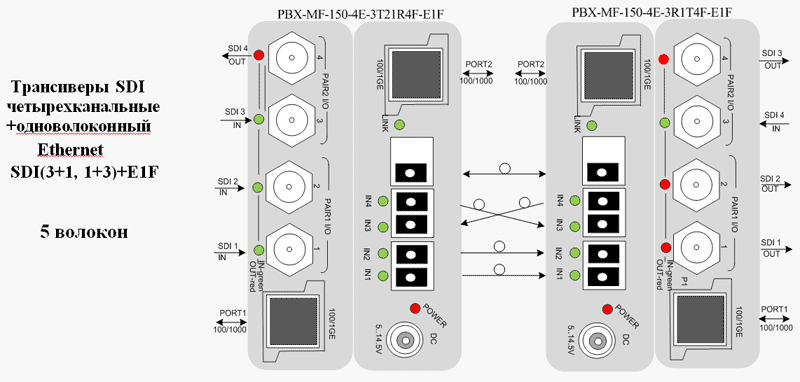

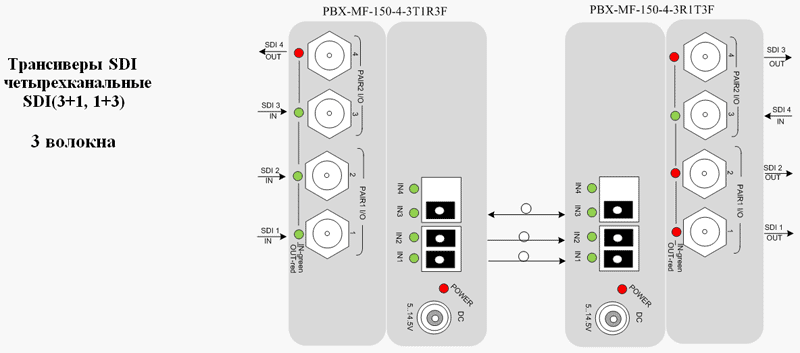

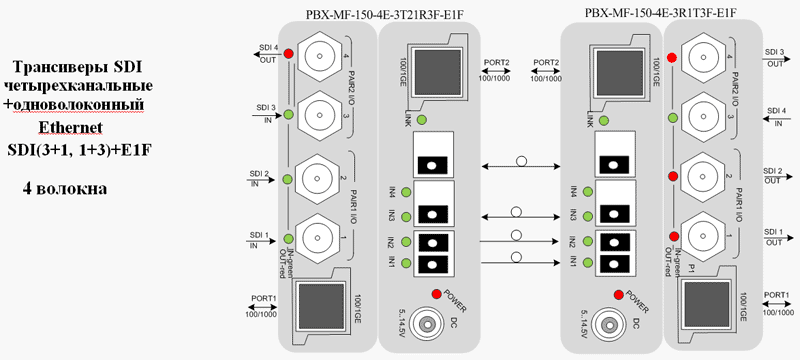

трансиверы SDI
четырехканальные (3+1, 1+3) с поддержкой 100/1000 Ethernet
и без (Табл. 18)
Перечень возможных устройств и их функционал отображены в Табл. 1, 2.

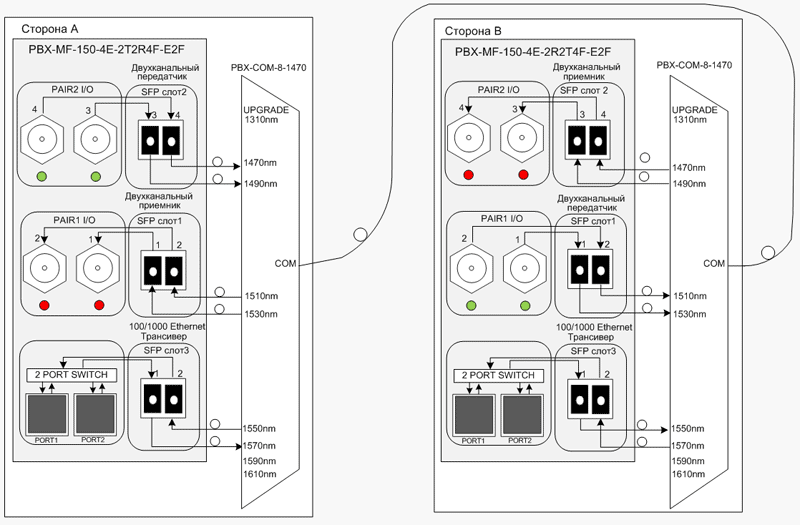

Рис.2 Схема внешних линий связи
пары устройств серии PBX-MF-150-4E
Поскольку пользователь имеет доступ к SFP, то он может простой заменой SFP
произвести реконфигурацию устройства. Особенно это может быть полезно
в выносных мобильных комплектах, где на разных объектах зачастую
требуется разное количество каналов передачи/ приема.
Длины волн передатчиков могут быть 1310nm,1550nm либо CWDM(16 возможных длин
волн,1270nm..1610nm c шагом 20nm).
Используя SFP модули с CWDM лазерами и внешний оптический CWDM
мультиплексор/демультиплексор пользователь имеет возможность все свои каналы
передавать/принимать по одному волокну.
При выборе конкретных моделей SFP следует учитывать оптический бюджет
линии и количество доступных волокон.
Перечень возможных устройств и их
функционал .
Табл.1

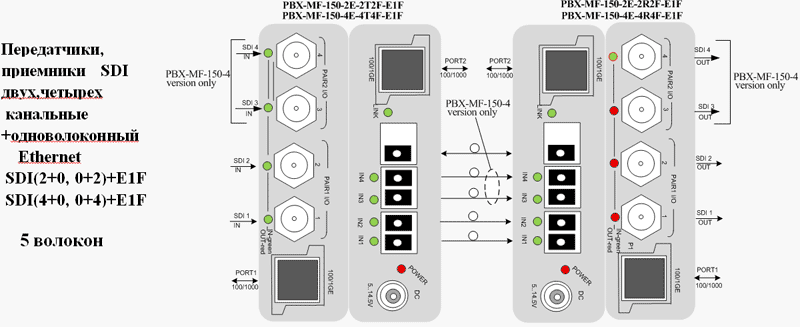

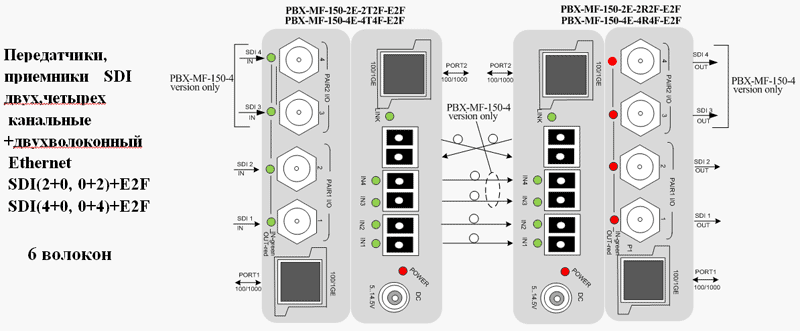

Однонаправленная передача SDI с поддержкой или без линии 100/1000
Ethernet.
|
Базовый модуль
Стороны A, B
ПЕРЕДАТЧИКИ(Tx)
И ПРИЕМНИКИ(Rx). |
Число
каналов
SDI |
Сторона
A
Tx
|
Сторона
B
Rx |
100/1000
Ethernet |
Требуемое
число
волокон |
Выбор
SFP |
|
A |
PBX-MF-150-2-2T2F |
2 |
2 |
|
|
2 |
Табл.
14 |
|
B |
PBX-MF-150-2-2R2F |
|
2 |
|
|
A |
PBX-MF-150-2E-2T2F-E1F |
2 |
2 |
|
√ |
3 |
|
B |
PBX-MF-150-2E-2R2F-E1F |
|
2 |
√ |
|
A |
PBX-MF-150-2E-2T2F-E2F |
2 |
2 |
|
√ |
4 |
|
B |
PBX-MF-150-2E-2R2F-E2F |
|
2 |
√ |
|
A |
PBX-MF-150-4-4T4F |
4 |
4 |
|
|
4 |
Табл.
15 |
|
B |
PBX-MF-150--4R4F |
|
4 |
|
|
A |
PBX-MF-150-4E-4T4F-E1F |
4 |
4 |
|
√ |
5 |
|
B |
PBX-MF-150-4E-4R4F-E1F |
|
4 |
√ |
|
A |
PBX-MF-150-4E-4T4F-E2F |
4 |
4 |
|
√ |
6 |
|
B |
PBX-MF-150-4E-4R4F-E2F |
|
4 |
√ |
Табл.2
Двунаправленная передача SDI с поддержкой или без 100/1000
Ethernet.
|
Базовый модуль
Стороны A, B
ТРАНСИВЕРЫ |
Число
канал.
SDI |
Сторона
A Tx+Rx
|
Сторона
B
Tx+Rx |
100/1000
Ethernet |
Требуемое
число
волокон |
Выбор
SFP |
|
A |
PBX-MF-150-2-1T1R1F
|
2 |
1+1 |
|
|
1 |
Табл.
16 |
|
B |
PBX-MF-150-2-1R1T1F |
|
1+1 |
|
|
A |
PBX-MF-150-2E-1T1R1F-E1F |
2 |
1+1 |
|
√ |
2 |
|
B |
PBX-MF-150-2E-1R1T1F-E1F |
|
1+1 |
√ |
|
A |
PBX-MF-150-2-1T1R2F |
2 |
1+1 |
|
|
2 |
|
B |
PBX-MF-150-2-1R1T2F |
|
1+1 |
|
|
A |
PBX-MF-150-2E-1T1R2F-E1F |
2 |
1+1 |
|
√ |
3 |
|
B |
PBX-MF-150-2E-1R1T2F-E1F |
|
1+1 |
√ |
|
A |
PBX-MF-150-2E-1T1R2F-E2F |
2 |
1+1 |
|
√ |
4 |
|
B |
PBX-MF-150-2E-1R1T2F-E2F |
|
1+1 |
√ |
|
A |
PBX-MF-150-4-2T2R2F |
4 |
2+2 |
|
|
2 |
Табл.
17 |
|
B |
PBX-MF-150-4-2R2T2F |
|
2+2 |
|
|
A |
PBX-MF-150-4E-2T2R2F-E1F |
4 |
2+2 |
|
√ |
3 |
|
B |
PBX-MF-150-4E-2R2T2F-E1F |
|
2+2 |
√ |
|
A |
PBX-MF-150-4-2T2R4F |
4 |
2+2 |
|
|
4 |
|
B |
PBX-MF-150-4-2R2T4F |
|
2+2 |
|
|
A |
PBX-MF-150-4E-2T2R4F-E1F |
4 |
2+2 |
|
√ |
5 |
|
B |
PBX-MF-150-4E-2R2T4F-E1F |
|
2+2 |
√ |
|
A |
PBX-MF-150-4E-2T2R4F
-E2F |
4 |
2+2 |
|
√ |
6 |
|
B |
PBX-MF-150-4E-2R2T4F
-E2F |
|
2+2 |
√ |
|
A |
PBX-MF-150-4-3T1R3F |
4 |
3+1 |
|
|
3 |
Табл.
18 |
|
B |
PBX-MF-150-4-3R1T3F |
|
1+3 |
|
|
A |
PBX-MF-150-4E-3T1R3F-E1F |
4 |
3+1 |
|
√ |
4 |
|
B |
PBX-MF-150-4E-3R1T3F-E1F |
|
1+3 |
√ |
|
A |
PBX-MF-150-4-3T1R4F |
4 |
3+1 |
|
|
4 |
|
B |
PBX-MF-150-4-3R1T4F |
|
1+3 |
|
|
A |
PBX-MF-150-4-3T1R4F-E1F |
4 |
3+1 |
|
√ |
5 |
|
B |
PBX-MF-150-4-3R1T4F-E1F |
|
1+3 |
√ |
|
A |
PBX-MF-150-4-3T1R4F-E2F |
4 |
3+1 |
|
√ |
6
|
|
B |
PBX-MF-150-4-3R1T4F-E2F |
|
1+3 |
√ |
Индикация:
1. Индикация назначения разъемов BNC.
Поскольку система автоконфигурируется в зависимости от вставленного типа SFP,
для удобства пользователя под каждым разъемом BNC помещен двухцветный
(зеленый/красный) светодиод.
PAIR1 1/2, PAIR2 3/4….. зеленый,
красный.
Зеленый цвет – разъем является входом
Красный цвет – разъем является выходом
2. Индикация наличия входных сигналов.
Под SFP помещены двухцветные (зеленый/красный) светодиоды IN1…IN4
(расположены под SFP слотами).
Зеленый цвет – входной сигнал соответствующего канала присутствует.
Красный цвет – входной сигнал соответствующего канала отсутствует.
Следует учесть, что в случае канала, работающего как передатчик, зажигание
светодиода зеленым означает присутствие сигнала на электрическом входе
(соответствующий разъем BNC).
В случае канала, работающего как приемник,
зажигание светодиода зеленым означает присутствие сигнала на соответствующем
оптическом входе. Зажигание светодиода красным означает отсутствие
оптического сигнала или то, что входная оптическая мощность меньше минус 25dB.
3. LINK….зеленый/ не горит.
Моргание обозначает, что происходит передача данных по линии Ethernet (для
моделей с поддержкой Ethernet)
4. Индикация наличия питания.
Зажигание красного светодиода POWER обозначает, что питание в норме.
Рекомендации по выбору SFP. Характеристики
SFP. Совместимые пары SFP .
Устройства серии PBX-MF-150-XXXX оптимизированы для использования в
системах многоканальной передачи SDI плюс 100/1000Ethernet.
Критерии по выбору SFP:
-
Наименее затратное решение - для каждого канала передачи предназначено
отдельное волокно
-
Передатчики с меньшей оптической мощностью, с лазером FP типа, имеют меньшую
стоимость
-
CWDM системы передачи по одному волокну значительно увеличивают стоимость
проекта
-
при выборе пары следует руководствоваться оптическим бюджетом линии на рабочей
длине волны или дистанцией передачи (см. данные в соответствующих
Табл.
14..18)
Характеристики двухканальных SFP передатчиков и приемников.
Совместимые пары SFP .
Ниже в Табл. 3, Табл. 4 приведены возможные типы SFP передатчиков и
приемников с их характеристиками. В Табл. 5 представлены возможные
пары передатчик/приемник, их минимальный оптический бюджет и примерное
расстояние передачи (затухание в линии принято за 0.3 dB/км).
Табл. 3
|
Двухканальные видео
передатчики
|
|
Тип SFP |
Возможные модели SFP |
Длина волны, тип |
Выходная мощность, dB |
|
2ch.
Tx |
PRFT-1330DT-10DN |
1310 nm, FP |
0…(-5) |
|
2ch.
Tx |
PRFT-1330DT-35DN |
1310 nm, DFB |
0…(+3) |
|
2ch.
Tx |
PRFT-1530DT-50DN |
1550 nm, DFB |
0…(+3) |
|
2ch.
Tx |
PRFT-1630DT-D#1/#2
#1..длина волны первого лазера
#2..длина
волны второго лазера |
CWDM,
DFB |
0…(+3)dB |
Табл. 4
|
Двухканальные видео
приемники
|
|
Тип SFP |
Возможные модели SFP |
Тип |
Чувствительность, dB |
|
2ch.
Rx |
PRFT-30DR-DN |
PD |
(-3)…(-24) |
|
2ch.
Rx |
PRFT-30DRH-DN |
APD |
(-9)…(-28) |
Табл. 5
|
Совместимые пары двухканальных
видео ПЕРЕДАТЧИКОВ/ ПРИЕМНИКОВ (два волокна) |
|
Сторона А |
Сторона В |
|
Тип SFP
(2
ch.
Tx) |
Тип SFP
(2
ch.
Rx) |
Бюджет
min,
дистанция |
Тип SFP
(2
ch.
Rx с APD) |
Бюджет
min,
дистанция |
|
PRFT-1330DT-10DN |
PRFT-30DR-DN |
19
dB,
60 км |
|
|
|
PRFT-1330DT-35DN |
PRFT-30DR-DN |
24
dB,
80 км |
PRFT-30DRH-DN |
28 dB,
93 км |
|
PRFT-1330DT-50DN |
PRFT-30DR-DN |
24
dB,
80 км |
PRFT-30DRH-DN |
28 dB,
93 км |
|
PRFT-1630DT-D#1/#2 |
PRFT-30DR-DN |
24dB,80км,
CWDM |
PRFT-30DRH-DN |
28 dB,
93 км |
#1..длина волны первого лазера, #2..длина волны второго лазера
Характеристики SFP одноволоконных видео трансиверов. Совместимые пары
SFP .
В Табл. 6 приведены возможные типы SFP однофиберных трансиверов со
встроенным WDM фильтром и их характеристиками.В Табл. 7. представлены
возможные пары трансивер/трансивер со встроенными
WDM фильтрами , их минимальный оптический бюджет и примерное
расстояние передачи (затухание в линии принято за 0.3 dB/км).
Табл. 6
|
Трансиверы видео (WDM). ОДНО волокно. |
|
число
волокон |
Модель
SFP |
ПЕРЕДАТЧИК |
ПРИЕМНИК |
|
Длина волны, тип
|
Выходная мощность
dBm |
Тип |
Чувствит.
(3G SDI),
dBm |
|
1 |
PRFT-BI1330-10D |
WDM1310/1550,1310nm,
FP |
0..-5 |
PD |
-3..-20 |
|
PRFT-BI1530-10D |
WDM1310/1550,
1550nm,DFB |
0..-5 |
PD |
-3..-20 |
|
1 |
PRFT-BI1330-35D |
WDM1310/1550,1310nm,DFB |
0..+3 |
APD |
-9..-28 |
|
PRFT-BI1530-35D |
WDM1310/1550,1550nm,DFB |
0..+3 |
APD |
-9..-28 |
|
1 |
PRFT-BI1330-10-DL |
WDM1310/1490,1310nm,FP |
0..-5 |
PD |
-3..-18 |
|
PRFT-BI630-10-LCDL |
WDM1310/1490,1490nm,DFB |
0..-5 |
PD |
-3..-18 |
Табл. 7
|
Совместимые
пары видео ТРАНСИВЕР/ ТРАНСИВЕР. ОДНО волокно. |
|
Сторона А |
Сторона В |
Бюджет
min, дистанция |
|
Тип SFP (трансивер) |
Тип SFP (трансивер) |
|
PRFT-BI1330-10D |
PRFT-BI1530-10D |
20
dB,
60 км |
|
PRFT-BI1330-35D |
PRFT-BI1530-35D |
28 dB,
93 км |
|
PRFT-BI1330-10-DL |
PRFT-BI630-10-LCDL |
13dB,
43
км |
Характеристики SFP двухволоконных видео трансиверов. Совместимые пары
SFP
Ниже в Табл. 8 приведены возможные типы видео SFP двухволоконных
трансиверов с различными характеристиками. В Табл. 9 представлены
возможные пары трансивер/трансивер, их минимальный оптический бюджет и
примерное расстояние передачи (затухание в линии принято за 0.3
dB/км).
Табл. 8
|
Трансиверы видео
. ДВА волокна |
|
число
волокон |
Модель
SFP |
ПЕРЕДАТЧИК |
ПРИЕМНИК |
|
Длина волны, тип
|
Выходная мощность
dBm |
Тип |
Чувствит.
(3G
SDI),
dBm |
|
2 |
PRFT-1330-35-D |
1310nm, DFB |
0..+3 |
PD |
-3..-18 |
|
2 |
PRFT-1330-50-D |
1310nm, DFB |
0..+3 |
APD |
-9..-28 |
|
2 |
PRFT-1530-50-D |
1550nm,
DFB |
0..+3 |
PD |
-3..-20 |
|
2 |
PRFT-1530-80-D |
1550nm,
DFB |
+3..+7 |
APD |
-9..-28 |
|
2 |
PRFT-1630-18-D## |
CWDM,
DFB |
0..+3 |
PD |
-3..-18 |
|
2 |
PRFT-1630-28-D## |
CWDM,
DFB |
0..+3 |
APD |
-9..-28 |
##..CWDM
длина волны
Табл. 9
|
Совместимые пары видео ТРАНСИВЕР/ ТРАНСИВЕР. ДВА
волокна |
|
Сторона А |
Сторона В |
Бюджет
min, дистанция |
|
Тип SFP (трансивер) |
Тип SFP (трансивер) |
|
PRFT-1330-35-D |
PRFT-1330-35-D |
18
dB,
60 км |
|
PRFT-1330-50-D |
PRFT-1330-50-D |
28 dB,
93 км |
|
PRFT-1530-80-D |
PRFT-1530-80-D |
31dB,
103
км |
|
PRFT-1630-18-D## |
PRFT-1630-18-D## |
18
dB,
60 км, CWDM |
|
PRFT-1630-28-D## |
PRFT-1630-28-D## |
28 dB,
93 км, CWDM |
##..CWDM
длина волны
Характеристики SFP одноволоконных трансиверов 100/1000Ethernet.
Совместимые пары SFP.
Ниже в Табл. 10 приведены возможные типы одноволоконных Ethernet SFP
трансиверов со встроенным WDM с различными характеристиками.В Табл. 11
представлены возможные пары одноволоконных Ethernet
трансивер/трансивер, их минимальный оптический бюджет и примерное
расстояние передачи (затухание в линии принято за 0.3 dB/км).
Табл. 10
|
100/1000
Ethernet Трансиверы. ОДНО
волокно |
|
число
волокон |
Модель
SFP |
ПЕРЕДАТЧИК |
ПРИЕМНИК |
|
Длина волны, тип,
дистанция передачи
|
Выходная мощность
dBm |
Тип |
Чувствит.
(3G SDI),
dBm |
|
1 работают
в паре |
SFP-S-20-31
SFP-S-20-55 |
WDM1310/1550, FP, 20
км |
-1..-7 |
PD |
-3..-23 |
|
1 работают
в паре |
SFP-S-80-31
SFP-S-80-55 |
WDM1490/1550,
FP, 80
км |
-2..+3 |
PD |
-3..-24 |
Табл.
11
|
Совместимые пары 100/1000
Ethernet
ТРАНСИВЕР/ ТРАНСИВЕР. ОДНО волокно |
|
Сторона А |
Сторона В |
Бюджет
min, дистанция |
|
Тип SFP (трансивер) |
Тип SFP (трансивер) |
|
SFP-S-20-31 |
SFP-S-20-55 |
16
dB,
30 км |
|
SFP-S-80-31 |
SFP-S-80-55 |
22
dB,
80 км |
Характеристики SFP двухволоконных
трансиверов 100/1000Ethernet. Совместимые пары SFP.
Ниже в Табл. 12 приведены возможные типы двухволоконных Ethernet SFP
трансиверов с их характеристиками.В Табл. 13. представлены возможные пары
Ethernet трансивер/трансивер, их минимальный
оптический бюджет и примерное расстояние передачи (затухание в линии принято за
0.3 dB/км).
Табл. 12
|
100/1000
Ethernet Трансиверы. ДВА
волокна(2F). |
|
Число
волокон |
Модель
SFP |
ПЕРЕДАТЧИК |
ПРИЕМНИК |
|
Длина волны, тип,
дистанция передачи
|
Выходная мощность
dBm |
Тип |
Чувствит.
(3G
SDI),
dBm |
|
2 |
SFP-D-20-31 |
1310nm,
FP, 20 км |
-3..-9 |
PD |
-3..-23 |
|
2 |
SFP-D-80-55 |
1550nm, DFB,
80 км |
-2..+3 |
PD |
-3..-23 |
|
2 |
SFP-D-20-CW## |
CWDM,
DFB, 20 км |
0..-5 |
PD |
-3..-24 |
|
2 |
SFP-D-80-CW## |
CWDM,
DFB,
80 км |
0..+5 |
PD |
-3..-24 |
Табл. 13
|
Совместимые пары
100/1000 Ethernet
ТРАНСИВЕР/ ТРАНСИВЕР. ДВА волокна(2F). |
|
Сторона А |
Сторона В |
Бюджет
min, дистанция |
|
Тип SFP (трансивер) |
Тип SFP (трансивер) |
|
SFP-D-20-31 |
SFP-D-20-31 |
14
dB,
30 км |
|
SFP-D-80-55 |
SFP-D-80-55 |
21 dB,
80 км |
|
SFP-D-20-CW## |
SFP-D-20-CW## |
19dB,
40 км |
|
SFP-D-80-CW## |
SFP-D-80-CW## |
24 dB,
80 км |
##..CWDM
длина волны
Передатчики и приемники SDI двухканальные/четырехканальные с поддержкой
100/1000 Ethernet и без. Примеры заказа.
В состав устройства входит
базовый модуль и
SFP
модули. При заказе Пользователь указывает базовый модуль и
SFP-модули,
выбираемые по требуемым параметрам: функциональное назначение устройства, длина
волны и рабочее расстояние (длина оптической линии).
Длина линии указана для оптического волокна, имеющего
затухание не более 0,3 дБм/км.
Табл. 14
|
ПЕРЕДАТЧИКИ/
ПРИЕМНИКИ
2 КАНАЛА 3G/HD/SD
SDI
c
поддержкой или нет линии Ethernet |
|
Базовый модуль Стороны
A, B |
# SDI
канал.
Tx/Rx |
Eth. |
Число
волок. |
SFP-модуль
(варианты) |
|
Тип |
Тип
SFP |
Длина
волны,
нм |
Расстоян. ♣км,
не более * |
Кол-во
SFP
на
одну
сторону |
|
A |
PBX-MF-150-2-
2T2F |
2
Tx |
|
2 |
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310 |
60 км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
B |
PBX-MF-150-2-
2R2F |
2
Rx |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
|
A |
PBX-MF-150-2-
2T2F-E1F |
2
Tx |
√
1F |
3
|
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310м |
60 км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
Eth
Tx
+
Rx |
SFP-S-20-31 |
1310 |
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550
|
|
B |
PBX-MF-150-2-
2R2F-E1F |
2
Rx |
√
1F |
SFP-S-80-49 |
1490
|
80 км |
|
SFP-S-80-55 |
1550 |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
|
A |
PBX-MF-150-2-
2T2F-E2F |
2
Tx |
√
2F |
4
|
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310м |
60 км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
Eth
Tx
+
Rx |
SFP-D-20-31 |
1310
|
20 км |
1 |
|
SFP-D-80-55 |
1550
|
80 км |
|
B |
PBX-MF-150-2-
2R2F-E2F |
2
Rx |
√
2F |
SFP-D-20-CW## |
1270…1610 |
20 км |
|
SFP-D-80-CW## |
1270…1610 |
80 км |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
Пример заказа:
Передатчик
SDI
2-х канальный, без
Ethernet,
длина волны 1310нм, 50 км
|
Позиция |
Шифр |
Кол. |
|
Базовый модуль |
PBX-MF-150-2T2F |
1 |
|
SFP
модуль |
PRFT-1330DT-10DN |
1 |
Передатчик
SDI
2-х канальный,
без
Ethernet,
CWDM,
1270 и 1290 нм, 50 км
|
Позиция |
Шифр |
Кол. |
|
Базовый модуль |
PBX-MF-150-2T2F |
1 |
|
SFP
модуль |
PRFT-1630DT-1270/1290DN |
1 |
Приемник
SDI
2-х канальный, без
Ethernet,
50 км
|
Позиция |
Шифр |
Кол. |
|
Базовый модуль |
PBX-MF-150-2R2F |
1
|
|
SFP
модуль |
PRFT-30DR-DN |
1
|
Табл. 15
|
ПЕРЕДАТЧИКИ/
ПРИЕМНИКИ
4 КАНАЛА 3G/HD/SD
SDI
c
поддержкой или нет линии Ethernet |
|
Базовый модуль Стороны A, B |
# SDI
канал.
Tx/Rx |
Eth. |
Число
волок. |
SFP-модуль
(варианты) |
|
Тип |
Тип
SFP |
Длина
волны,
нм |
Расстоян.км,
не более * |
Кол-во
SFP
на
одну
сторону |
|
A |
PBX-MF-150-4-
4T4F |
4 Tx |
|
4 |
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310м |
60 км |
2
в любых
сочетаниях |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
B |
PBX-MF-150-4-
4R4F |
4 Rx |
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
2
в любых
сочетаниях |
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
|
A |
PBX-MF-150-4E-
4T4F-E1F |
4
Tx |
√
1F |
5
|
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310м |
60 км |
2
в любых
сочетаниях |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310 |
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550 |
|
B |
PBX-MF-150-4E-
4R4F-E1F |
4
Rx |
√
1F |
SFP-S-80-49 |
1490 |
80 км |
|
SFP-S-80-55 |
1550 |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
2
в любых
сочетаниях |
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
|
A |
PBX-MF-150-4E-
4T4F-E2F |
4
Tx |
√
2F |
6
|
SDI
Tx
2ch |
PRFT-1330DT-10DN |
1310м |
60 км |
2
в любых
сочетаниях
|
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
Eth
Tx
+
Rx
2F |
SFP-D-20-31 |
1310
|
20 км |
1 |
|
SFP-D-80-55 |
1550
|
80 км |
|
B |
PBX-MF-150-4E-
4R4F-E2F |
2
Rx |
√
2F |
SFP-D-20-CW## |
1270…1610 |
20 км |
|
SFP-D-80-CW## |
1270…1610 |
80 км |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
2
в любых
сочетаниях
|
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяет
TxSFP
+ 20
км |
Пример заказа:
Передатчик
SDI
4-х канальны,й
длина волны 1310нм, с двухволоконным
Ethernet
(1310 нм), 20 км
|
Позиция |
Шифр |
Кол. |
|
Базовый модуль |
PBX-MF-150-4E-4T4F-E2F |
1 |
|
SFP модуль |
RFT-1330DT-10DN |
2 |
|
SFP модуль
Ethernet |
SFP-D-20-31 |
1 |
Приемник
SDI
4-х канальный
с двухволоконным Ethernet
(1310нм), 20 км
|
Позиция |
Шифр |
Кол. |
|
Базовый модуль |
PBX-MF-150-4E-4R4F-E2F |
1 |
|
SFP модуль |
PRFT-30DR-DN |
2 |
|
SFP модуль
Ethernet |
SFP-D-20-31 |
1 |
Схемы соединения пар устройств.
Трансиверы SDI двухканальные(1+1) с поддержкой 100/1000 Ethernet и без.
Примеры заказа.
Табл. 16
|
ТРАНСИВЕРЫ (1+1)
3G/HD/SD
SDI
(прием+передача в одном корпусе)
c
поддержкой или нет линии Ethernet |
|
Базовый модуль Стороны
A, B |
# SDI
канал.
Tx+Rx |
Eth. |
Число
волок. |
SFP-модуль
(варианты) |
|
Тип |
Тип
SFP |
Длина
волны,
нм |
Расстоян.км,
не более * |
Кол-во
SFP
на
одну
сторону |
|
A |
PBX-MF-150-2-
1T1R1F |
1+1 |
|
1 |
SDI
Tx
+
Rx
1F |
PRFT-BI1330-10-DL |
1310
|
60 км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550
|
|
PRFT-BI1330-35-DL |
1310 |
80 км |
|
B |
PBX-MF-150-2-
1R1T1F |
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310 |
60 км |
|
PRFT-BI1630-10LCDL |
1490 |
|
A |
PBX-MF-150-2E-1T1R1F-E1F |
1+1 |
√
1F |
2 |
SDI
Tx
+
Rx
1F |
PRFT-BI1330-10-DL |
1310 |
60
км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550 |
|
PRFT-BI1330-35-DL |
1310 |
80 км |
|
PRFT-BI1530-35-DL |
1550 |
|
PRFT-BI1630-10CLDL |
1310 |
60 км |
|
B |
PBX-MF-150-2E-1R1T1F-E1F |
PRFT-BI1630-10LCDL |
1490 |
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310 |
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550
|
|
SFP-S-80-49 |
1490
|
80 км |
|
SFP-S-80-55 |
1550
|
|
A |
PBX-MF-150-2-1T1R2F |
1+1 |
|
2 |
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80 км |
1 |
|
PRFT-1330-50D |
1310
|
80 км |
|
PRFT-1530-50D |
1550
|
80 км |
|
B |
PBX-MF-150-2-1R1T2F |
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
|
A |
PBX-MF-150-2E-1T1R2F-E1F |
1+1 |
√
1F |
3 |
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
B |
PBX-MF-150-2E-1R1T2F-E1F |
PRFT-1630-28D## |
1270…1610 |
100 км |
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310
|
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550
|
|
SFP-S-80-49 |
1490
|
80 км |
|
SFP-S-80-55 |
1550
|
|
A |
PBX-MF-150-2E-1T1R2F-E2F |
1+1 |
√
2F |
4 |
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
B |
PBX-MF-150-2E-1R1T2F-E2F |
PRFT-1630-28D## |
1270…1610 |
100 км |
|
Eth
Tx
+
Rx
2F |
SFP-D-20-31 |
1310
|
20 км |
1
|
|
SFP-D-80-55 |
1550
|
80 км |
|
SFP-D-20-CW## |
1270…1610 |
20 км |
|
SFP-D-80-CW## |
1270…1610 |
80 км |
* - расстояние указано при
работе друг на друга двух трансиверов с идентичными
SFP
модулями.
Пример заказа:
Трансивер оптический SDI
(1+1),
одно волокно, длина волны 1310/1550 нм, 60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-2-1T1R1F |
1 |
|
SFP
модуль |
PRFT-BI1330-10-DL |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-2-1R1T1F
|
1 |
|
SFP
модуль |
PRFT-BI1530-10-DL |
1 |
Трансивер оптический SDI
(1+1),
длина волны 1310/1550 нм,
с одноволоконным
Ethernet
(1490/1550нм), два волокна,
60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-2E-1T1R1F-E1F |
1 |
|
SFP
модуль |
PRFT-BI1330-35-DL |
1 |
|
SFP
модуль
Ethernet |
SFP-S-80-49 |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-2E-1R1T1F-E1F |
1 |
|
SFP
модуль |
PRFT-BI1530-35-DL |
1 |
|
SFP
модуль
Ethernet |
SFP-S-80-55 |
1 |
Трансивер оптический SDI
(1+1),
длина волны 1310 нм,
с двухволоконным
Ethernet
(1550нм), четыре волокна,
80 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-2E-1T1R2F-E2F |
1 |
|
SFP
модуль |
PRFT-1330-35D |
1 |
|
SFP
модуль
Ethernet |
SFP-D-80-55 |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-2E-1R1T2F-E2F |
1 |
|
SFP
модуль |
PRFT-1330-35D |
1 |
|
SFP
модуль
Ethernet |
SFP-D-80-55 |
1 |
Схемы соединения пар устройств.
SDI(1+1)
/ SDI
(1+1)+E1F
/ SDI(1+1)+E2F.
Трансиверы SDI четырехканальные(2+2) с поддержкой 100/1000 Ethernet и
без. Примеры заказа.
Табл. 17
|
ТРАНСИВЕРЫ (2+2)
3G/HD/SD
SDI
(прием+передача в одном корпусе)
c
поддержкой или нет линии Ethernet |
|
Базовый модуль Стороны
A, B |
# SDI
канал.
Tx+Rx |
Eth. |
Число
волок. |
SFP-модуль
(варианты) |
|
Тип |
Тип
SFP |
Длина
волны,
нм |
Расстоян.км,
не более * |
Кол-во
SFP
на
одну
сторону |
|
A |
PBX-MF-150-4-
2T2R2F |
2+2 |
|
2 |
SDI
Tx
+
Rx
1F |
PRFT-BI1330-10-DL |
1310 |
60 км |
2
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550 |
|
PRFT-BI1330-35-DL |
1310 |
80 км |
|
B |
PBX-MF-150-4-
2R2T2F |
PRFT-BI1530-35-DL |
1550 |
|
PRFT-BI1630-10CLDL |
1310 |
60 км |
|
PRFT-BI1630-10LCDL |
1490 |
|
A |
PBX-MF-150-4E-2T2R2F-E1F |
2+2 |
√
1F |
3 |
SDI
Tx
+
Rx
1F |
PRFT-BI1330-10-DL |
1310
|
60
км |
2
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550 |
|
PRFT-BI1330-35-DL |
1310
|
80 км |
|
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310
|
60 км |
|
B |
PBX-MF-150-4E-2R2T2F-E1F |
PRFT-BI1630-10LCDL |
1490
|
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310 |
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550 |
|
SFP-S-80-49 |
1490 |
80 км |
|
SFP-S-80-55 |
1550 |
|
A |
PBX-MF-150-4-2T2R4F |
2+2 |
|
4 |
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
B |
PBX-MF-150-2-2R2T4F |
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Rx
2
Ch. |
PRFT-30DR-DN |
Широко-
полосный |
Определяется
SFP
Tx |
1
|
|
PRFT-30DRH-DN |
Широко-
полосный |
Определяется
SFP
Tx
+ 20 км |
|
A |
PBX-MF-150-4E-2T2R4F-E1F |
2+2 |
√
1F |
5 |
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Rx
2
Ch. |
PRFT-30DR-DN |
Широко-
полосный |
Определяется
SFP
Tx |
|
B |
PBX-MF-150-4E-2R2T4F-E1F |
PRFT-30DRH-DN |
Широко-
полосный |
Определяется
SFP
Tx
+ 20 км |
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310
|
20 км |
1
(из любой пары)
Работают
в паре |
|
SFP-S-20-55 |
1550
|
|
SFP-S-80-49 |
1490
|
80 км |
|
SFP-S-80-55 |
1550
|
|
A |
PBX-MF-150-4E-2T2R4F-E2F |
2+2 |
√
2F |
6 |
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Rx
2
Ch. |
PRFT-30DR-DN |
Широко-
полосный |
Определяется
SFP
Tx |
1 |
|
B |
PBX-MF-150-4E-2R2T4F-E2F |
PRFT-30DRH-DN |
Широко-
полосный |
Определяется
SFP
Tx
+ 20 км |
|
Eth
Tx
+
Rx
2F |
SFP-D-20-31 |
1310
|
20 км |
1
|
|
SFP-D-80-55 |
1550
|
80 км |
|
SFP-D-20-CW## |
1270…1610 |
20 км |
|
SFP-D-80-CW## |
1270…1610 |
80 км |
* - расстояние указано при
работе друг на друга двух трансиверов с идентичными
SFP
модулями.
Пример заказа:
Трансивер оптический SDI
(2+2),
два волокна, длина волны 1310/1550 нм, 60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4-2T2R2F |
1 |
|
SFP
модуль |
PRFT-BI1330-10-DL |
2 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4-2R2T2F
|
1 |
|
SFP
модуль |
PRFT-BI1530-10-DL |
2 |
Трансивер оптический SDI
(2+2),
четыре волокна, длина волны 1310 нм, 60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4-2T2R4F |
1 |
|
SFP
модуль
Tx
|
PRFT-1330DT-10DN |
1 |
|
SFP
модуль
Rx
|
PRFT-30DR-DN |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4-2R2T4F
|
1 |
|
SFP
модуль
Rx
|
PRFT-30DR-DN |
1 |
|
SFP
модуль
Tx
|
PRFT-1330DT-10DN |
1 |
Трансивер оптический SDI
(2+2),
1310/1550 нм, с одноволоконным
Ethernet
(1490/1550нм), три волокна, 60
км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4E-2T2R2F-E1F |
1 |
|
SFP
модуль |
PRFT-BI1330-10-DL |
2 |
|
SFP
модуль
Ethernet |
SFP-S-80-49 |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4E-2R2T2F-E1F
|
1 |
|
SFP
модуль |
PRFT-BI1330-10-DL |
1 |
|
SFP
модуль
Ethernet |
SFP-S-80-55 |
1 |
Схемы соединения пар устройств.
SDI
(2+2) / SDI
(2+2)+E1F
/ SDI(2+2)+E2F.
Трансиверы SDI четырехканальные(3+1, 1+3) с поддержкой 100/1000 Ethernet
и без. Примеры заказа.
Табл. 18
|
ТРАНСИВЕРЫ (3+1,
1+3) 3G/HD/SD
SDI
(прием+передача в одном корпусе)
c
поддержкой или нет линии Ethernet |
|
Базовый модуль
Стороны A, B |
# SDI
канал.
Tx+Rx |
Eth. |
Число
воло-кон. |
SFP-модуль
(варианты) |
|
Тип |
Тип
SFP |
Длина
волны,
нм |
Расстоян.км,
не более * |
Кол-во
SFP
на
одну
сторону |
|
A |
PBX-MF-150-4-3T1R3F |
3+1 |
|
3
|
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60 км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80 км |
|
PRFT-1530DT-50DN |
1550 |
80 км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Tx
+
Rx
1F
|
PRFT-BI1330-10-DL |
1310 |
60 км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550
|
|
PRFT-BI1330-35-DL |
1310
|
80 км |
|
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310
|
60 км |
|
PRFT-BI1630-10LCDL |
1490
|
|
B |
PBX-MF-150-4-3R1T3F |
1+3 |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-полосн. |
Определяет
TxSFP
+ 20
км |
|
SDI
Tx
+
Rx
1F
|
PRFT-BI1330-10-DL |
1310 |
60 км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550
|
|
PRFT-BI1330-35-DL |
1310
|
80 км |
|
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310
|
60 км |
|
PRFT-BI1630-10LCDL |
1490
|
|
A |
PBX-MF-150-4E-3T1R3F-E1F |
3+1 |
√
1F |
4
|
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Tx
+
Rx
1F
|
PRFT-BI1330-10-DL |
1310 |
60 км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550
|
|
PRFT-BI1330-35-DL |
1310
|
80 км |
|
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310
|
60 км |
|
PRFT-BI1630-10LCDL |
1490
|
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310
|
20
км |
1
Работают
в паре
|
|
SFP-S-20-55 |
1550
|
|
B |
PBX-MF-150-4E-3R1T3F-E1F |
1+3 |
√
1F |
SFP-S-80-49 |
1490
|
80
км |
|
SFP-S-80-55 |
1550
|
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-полосн. |
Определяет
TxSFP
+ 20
км |
|
SDI
Tx
+
Rx
1F
|
PRFT-BI1330-10-DL |
1310 |
60 км |
1
(из любой пары)
Работают
в паре |
|
PRFT-BI1530-10-DL |
1550
|
|
PRFT-BI1330-35-DL |
1310
|
80 км |
|
PRFT-BI1530-35-DL |
1550
|
|
PRFT-BI1630-10CLDL |
1310
|
60 км |
|
PRFT-BI1630-10LCDL |
1490
|
|
A |
PBX-MF-150-4-3T1R4F |
3+1 |
|
4
|
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
|
B |
PBX-MF-150-4-3R1T4F |
1+3 |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-полосн. |
Определяет
TxSFP
+ 20
км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
|
A |
PBX-MF-150-4-3T1R4F-E1F |
3+1 |
√
1F |
5 |
SDI
Tx
2
Ch |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
|
Eth
Tx
+
Rx
1F |
SFP-S-20-31 |
1310
|
20
км |
1
(из любой пары)
Работ.
в паре |
|
SFP-S-20-55 |
1550
|
|
B |
PBX-MF-150-4-3R1T4F-E1F |
1+3 |
√
1F |
SFP-S-80-49 |
1490
|
80 км |
|
SFP-S-80-55 |
1550
|
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-полосн. |
Определяет
TxSFP
+ 20
км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1
|
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
|
1610 |
100 км |
|
A |
PBX-MF-150-4-3T1R4F-E2F |
3+1 |
√
2F |
6
|
SDI
Tx
2
Ch. |
PRFT-1330DT-10DN |
1310
|
60
км |
1 |
|
PRFT-1330DT-35DN |
1310
|
80
км |
|
PRFT-1530DT-50DN |
1550 |
80
км |
|
PRFT-1630DT-xxDN |
1270…1610 |
80 км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
|
Eth
Tx
+
Rx
2F |
SFP-D-20-31 |
1310
|
20 км |
1 |
|
SFP-D-80-55 |
1550
|
80 км |
|
B |
PBX-MF-150-4-3R1T4F-E2F |
1+3 |
√
2F |
SFP-D-20-CW## |
1270…1610 |
20 км |
|
SFP-D-80-CW## |
1270…1610 |
80 км |
|
SDI
Rx
2ch |
PRFT-30DR-DN |
Широко-
полосный |
Определяет
SFP
Tx |
1 |
|
PRFT-30DRH-DN |
Широко-полосн. |
Определяет
TxSFP
+ 20
км |
|
SDI
Tx
+
Rx
2F |
PRFT-1330-35D |
1310
|
80
км |
1 |
|
PRFT-1330-50D |
1310
|
80
км |
|
PRFT-1530-50D |
1550
|
80 км |
|
PRFT-1530-80D |
1550
|
100 км |
|
PRFT-1630-18D## |
1270…1610 |
80 км |
|
PRFT-1630-28D## |
1270…1610 |
100 км |
* - расстояние указано при
работе друг на друга двух трансиверов с идентичными
SFP
модулями.
Пример заказа:
Трансивер оптический SDI
(3+1, 1+3),
три волокна, длина волны 1310/1550 нм, 60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4-3T1R3F |
1 |
|
SFP
модуль BIDIR |
PRFT-BI1330-10-DL |
1 |
|
SFP
модуль 2CH.
Tx |
PRFT-1330DT-10DN |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4-3R1T3F
|
1 |
|
SFP
модуль
BIDIR |
PRFT-BI1530-10-DL |
1 |
|
SFP
модуль 2CH.
Rx |
PRFT-30DR-DN |
1 |
Трансивер оптический SDI
(3+1, 1+3),
четыре волокна, длина волны 1310 нм, 60 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4-3T1R4F |
1 |
|
SFP
модуль Tx+Rx |
PRFT-1330-35D |
1 |
|
SFP
модуль 2CH.
Tx |
PRFT-1330DT-10DN |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4-3R1T4F
|
1 |
|
SFP
модуль
Tx+Rx |
PRFT-1330-35D |
1 |
|
SFP
модуль 2CH.
Rx |
PRFT-30DR-DN |
1 |
Трансивер оптический SDI
(3+1, 1+3),
1310 нм, с двуховолоконным
Ethernet
, шесть волокон, 80 км
|
Позиция |
Шифр |
Кол. |
|
Сторона А |
|
Базовый модуль |
PBX-MF-150-4E-3T1R4F-E2F |
1 |
|
SFP
модуль Tx+Rx |
PRFT-1330-35D |
|
|
SFP
модуль
2CH. Tx |
PRFT-1330DT-35DN |
1 |
|
SFP
модуль
Ethernet |
SFP-D-80-55 |
1 |
|
Сторона
B |
|
Базовый модуль |
PBX-MF-150-4E-2R2T2F-E1F
|
1 |
|
SFP
модуль
Tx+Rx |
PRFT-1330-35D |
1 |
|
SFP
модуль 2CH.
Rx |
PRFT-30DR-DN |
1 |
|
SFP
модуль
Ethernet |
SFP-D-80-55 |
1 |
Схемы соединения пар устройств.
SDI (3+1, 1+3) / SDI (3+1, 1+3)+E1F /
SDI(3+1, 1+3)+E2F.
Использование устройств серии PBX-MF-150-XXXX
в системах многоканальной (до 16 каналов SDI) передачи по одному волокну.
Используя SFP модули с CWDM лазерами и внешний оптический CWDM
мультиплексор/демультиплексор пользователь имеет возможность все свои каналы
передавать/принимать по одному волокну.
В системе ”ProBox” возможны
следующие типы CWDM MUX/DEMUX:
-
PBX-COM-4-1270 (4
канала, начальная длина волны 1270nm)
-
PBX-COM-4-1470 (4
канала, начальная длина волны 1470nm, вход расширения 1310nm)
-
PBX-COM-4-1550 (4
канала, начальная длина волны 1550nm, вход расширения 1310nm)
-
PBX-COM-8-1270 (8
каналов, начальная длина волны 1270nm)
-
PBX-COM-8-1470 (8
каналов, начальная длина волны 1470nm, вход расширения 1310nm)
-
PBX-COM-16-1270 (16
каналов, начальная длина волны 1270nm)
Ниже на рисунке изображен пример система передачи 4-х каналов SDI(2+2) плюс
100/1000 Ethernet по одному волокну.
Используется внешний 8-ми канальный CWDM MUX/DEMUX PBX-COM-8-1470. SFP передатчиков работают на CWDM
(1470 nm..1570 nm) длинах волн.
Рис. 3. CWDM система передачи по одному волокну 4-х
каналов SDI (2+2) плюс 100/1000 Ethernet
Конструктивное исполнение
Конструктивно оптические преобразователи ”ProBox”
выполнены в малогабаритных автономных корпусах с размерами 160х105х33.5 мм. В
корпусе размещаются: плата, SFP модули. На торцевые
панели корпуса выведены разъемы BNC, RG45, оптические
разъемы LC/UPC и разъем
питания, а также выведены индикаторы состояния блока.
В состав устройств входит выносной адаптер питания 12V@1A.
Документация.
|
|
