Оптические преобразователи
3G/HD/SD SDI, ASI, 100/1000 Ethernet  одноканальные
с автоконфигурированием в зависимости от типа SFP.

Серия PBX-SC-155-XX





    Одноканальные преобразователи (E/O(электрика/оптика) и O/E(оптика/ электрика)) системы”ProBox”серии PBX-SC-155-XX  позволяют передавать:

  • один  3G/HD-SD SDI, ASI сигнал

  • один  3G/HD-SD SDI, ASI сигнал плюс 100/1000 Ethernet

  • 100/1000 Ethernet

 Используется только один компактный корпус(162mm x 105mm x 34mm (ДхШхВ).

 По линии Ethernet имеется встроенный двухпортовый коммутатор (2 port switch).







Функциональные возможности и достоинства

  • Один канал 3G/HD/SD SDI, ASI + Ethernet (2 port SW) в одном корпусе

  • В зависимости от типа SFP автоматическое изменение функции BNC разъема IN/OUT(вход либо выход)

  • Возможность пользователю самостоятельно оперативно  менять функциональность устройства      простой заменой типа SFP

  • 3G/HD-SD SDI с восстановлением тактовой (reclocking)

  • Встроенный двухпортовый коммутатор по линии Ethernet

  • Мониторинг наличия линии  Ethernet

  • Мониторинг наличия оптических/электрических сигналов на входе блока

  • Компактный размер 162mm x 105mm x 34mm (ДхШхВ)

  • 1310нм, 1550 нм, CWDM, DWDM длины волн лазеров.

  • Модели для передачи сигналов на расстояние до 120 км.

  • Широкий диапазон питающих напряжений 5V...14.5V@ 4.5 Wt max.

  • Доступная цена




Технические данные и характеристики



  Входы/выходы SDI/ASI:

Поддерживаемые стандарты на оптическом и электрических  SDI/ASI  входах/выходах

SMPTE 424M (3G), SMPTE 292 (HDSDI),

SMPTE 259M (SDI), DVB-ASI

Восстановление тактовой по каждому каналу передатчика

Да

Восстановление тактовой по каждому каналу приемника

Да

Входное/выходное сопротивление, разъём

75 Ом,  BNC

Затухание несогласованности

>15 dB до 1.5 Gb

>10 dB до 3 Gb

Автоматическая коррекция кабеля по каждому входу

3G

HD

SD, ASI





до 100 м  (для кабеля 1694A или аналогичного)

до 150 м

до 300 м





  Ethernet электрический вход/выход

Стандарт

IEEE 802.3i 10 Base-T, IEEE 802.3u 100 Base-T,                                                                                               IEEE 802.3ab 1000 Base-TX

Разъём

RJ-45, двух портовый коммутатор (switch)

Кабель

UTP кабель 5-ой категории, max 100м





Оптические выходы одноканальных видео передатчиков:

Длина волны, тип

В соотв. с  Табл.2

Выходная мощность

В соотв. с  Табл.2

Разъемы

LC/PC

Волокно

Одномодовое





Оптические входы одноканальных видео приемников:

Диапазон чувствительности

В соотв.с  Табл.3,  3G, Pathological test

Диапазон длин волн

1270nm…1610nm

Разъемы

LC/PC

Волокно

Одномодовое





Оптические параметры 100/1000 Ethernet трансиверов:

Диапазон чувствительности приемников

В соотв.с  Табл 5., Табл.7

Диапазон длин волн приемников

1270nm…1610nm

Длина волны, тип передатчика

В соотв.с  Табл.5, Табл.7

Выходная мощность передатчика

В соотв.с  Табл.5, Табл.7

Разъемы

LC/PC

Волокно

Одномодовое





Индикация

  • Индикация наличия сигнала на электрическом SDI входе канала передатчика

  • Индикация наличия на оптическом SDI входе приемника

  • Индикация передачи данных в линии 100/1000 Ethernet

  • Индикация пропадания оптического сигнала (уровень оптического сигнала в любом канале упал ниже минус 25 dB)

  • Индикация наличия питания



Потребляемая мощность……. ………не более 4.5 Вт

          Питание…………………………………5В…14.5В

          Адаптер питания ………………………12В @ 1A.

Диапазон рабочих температур……….  от -30 до 45°С.

Время непрерывной работы………….  24 часа

Габаритные размеры………………….   103мм х100мм х30мм (ДхШхВ)



Модельный состав и работа оптических преобразователей "ProBox"





Устройства ”ProBox” выполнены в малогабаритных автономных корпусах.

Существует три базовые модели устройства. В состав базовых моделей не входят SFP.



PBX-SC-155-E….для передачи одного канала SDI плюс100/1000 Ethernet







PBX-SC-155 ……. для передачи одного канала SDI





PBX-SC-155-EH….для передачи 100/1000 Ethernet









Структурная схема серии PBX-SC-155-XX, PBX-SC-155-E-XX изображена на Рис.1

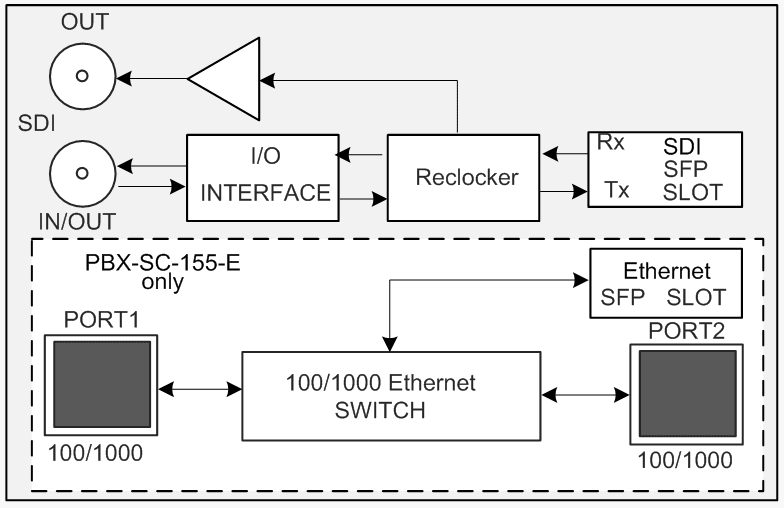

Рис.1 Структурная схема преобразователей серии PBX-SC-155-XX, PBX-SC-155-E-XX.







Рис.2 Структурная схема преобразователей серии PBX-SC-155-EH-XX



PBX-SC-155-E….для передачи одного SDI канала  плюс линия 100/1000 Ethernet

PBX-SC-155. …..для передачи одного SDI канала

PBX-SC-155-EH….для передачи 100/1000 Ethernet



В базовой моделе PBX-SC-155-E имеется два слота для установки SFP. Один для передачи/приема SDI, второй для линии 100/1000 Ethernet.

В базовой моделе PBX-SC-155-EH имеется только слот для линии 100/1000 Ethernet.

В базовой моделе PBX-SC-155 имеется только слот для передачи/приема SDI.

В зависимости от установленного типа видео SFP, базовый модуль становится либо передатчиком

(SFP Tx) либо приемником(SFP Rx), при этом меняется направление (вход/выход) работы одного из двух разъемов BNC (IN/OUT).

Разъем BNC (IN/OUT) является:

  • в передатчике ВХОДОМ(IN),

  • в приемнике ВЫХОДОМ(OUT).

Второй разъем BNC является:

  • в передатчике вторым ВЫХОДОМ(OUT).

  • в приемнике проходным ВЫХОДОМ(OUT) после реклокирования.

Разъем BNC (IN/OUT) имеет двухцветный светодиод, указывающий на направление работы разъема. Если BNC разъем является входом, то светодиод светится зеленым цветом, если выходом-красным.

    Видео SFP могут быть двух типов:

  • одноканальный передатчик

  • одноканальный приемник

   Для оптической линии Ethernet предназначен собственный SFP слот. В устройстве реализован двухпортовый коммутатор (2 port switch) с электрическими портами на разъемах RJ-45.

100/1000 Ethernet трансиверы могут быть как двухволоконные, так и одноволоконные (встроенный WDM фильтр).

 SFP Ethernet трансивер может быть:

  • двухволоконный на дистанции 20 км либо 80 км

  • одноволоконный на дистанции 20 км либо 80 км (встроенный WDM).



     В зависимости от  видео SFP и поддержки 100/100 Ethernet, устройство приобретает требуемый функционал.

Перечень возможных устройств и их функционал отображены в Табл.///, ///.

   Поскольку пользователь имеет доступ к SFP, то он может простой заменой SFP произвести  реконфигурацию устройства. Особенно это может быть полезно в выносных мобильных комплектах.

   Длины волн как видео SDI, так и 100/100 Ethernet передатчиков могут быть 1310nm,1550nm либо CWDM(16 возможных длин волн,1270nm..1610nm c шагом 20nm).

   Используя SFP модули с CWDM лазерами и внешний оптический CWDM мультиплексор/демультиплексор пользователь имеет возможность все свои каналы передавать/принимать по одному волокну.











    В системе ”ProBox” возможны следующие типы CWDM MUX/DEMUX:

PBX-COM-4-1270  (4 канала, начальная длина волны 1270nm)

PBX-COM-4-1470  (4 канала, начальная длина волны 1470nm, вход расширения 1310nm)

PBX-COM-4-1550  (4 канала, начальная длина волны 1550nm, вход расширения 1310nm)

PBX-COM-8-1270  (8 каналов, начальная длина волны 1270nm)

PBX-COM-8-1470  (8 каналов, начальная длина волны 1470nm, вход расширения 1310nm)

PBX-COM-16-1270 (16 каналов, начальная длина волны 1270nm)





Непрерывной линией показано направление движения сигнала SDI, после установки SFP передатчика и SFP приемника.

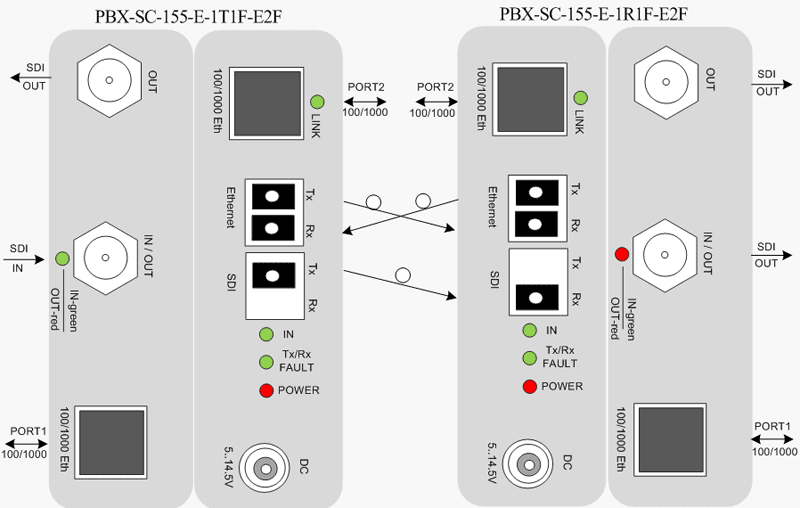

Рис.3  Схема внешних линий связи пары устройств серии PBX-SC-155-E.



Перечень возможных устройств и их функционал отображены в Табл. 1



Однонаправленная передача SDI с поддержкой или без линии 100/1000 Ethernet.

Оптические трансиверы 100/1000 Ethernet .

                                                                                                                                                    Табл.1

Базовый модуль

            Стороны A, B

ПЕРЕДАТЧИКИ(Tx) И ПРИЕМНИКИ(Rx).

Число

каналов

SDI

Сторона

      A

     Tx

Сторона

    B

   Rx

100/1000

Ethernet

Требуемое

число волокон

Выбор

SFP

A

PBX-SC-155-1T1F

     1

     1





      1

Табл. 9



B

PBX-SC-155-1R1F



      1



A

PBX-SC-155-E-1T1F-E1F

     1

      1



√

      2

B

PBX-SC-155-E-1R1F-E1F



     1

√

A

PBX-SC-155-E-1T1F-E2F

     1

      1



√

      3

B

PBX-SC-155-E-1R1F-E2F



      1

√

A

PBX-SC-155-EH-E1F

    0

      0



√

     1

Табл.10

B

PBX-SC-155-EH-E1F



     0

√

A

PBX-SC-155-EH-E2F

    0

      0



√

     2

B

PBX-SC-155-EH-E2F



    0

√





Индикация:



1. Индикация назначения разъема BNC IN/OUT.

Поскольку система автоконфигурируется в зависимости от вставленного типа SFP, для удобства пользователя под разъемом BNC IN/OUT помещен двухцветный (зеленый/красный) светодиод..

Зеленый цвет – разъем является входом

Красный цвет – разъем является выходом



2. Индикация наличия входного сигналова.

IN …двухцветныей (зеленый/красный) светодиод

Зеленый цвет – входной сигнал присутствует.

Красный цвет –  входной сигнал отсутствует.

Следует учесть, что в случае устройства, работающего как передатчик, зажигание светодиода зеленым означает присутствие сигнала на электрическом входе (разъем BNC IN/OUT).

В случае устройства, работающего как приемник, зажигание светодиода зеленым означает присутствие сигнала на оптическом входе. Зажигание светодиода красным означает отсутствие оптического сигнала или то, что  входная оптическая мощность меньше минус 25dB.



3. LINK….зеленый/ не горит.

Моргание обозначает, что происходит передача данных по линии Ethernet (для моделей с поддержкой Ethernet)



4. Индикация наличия питания.

Зажигание красного светодиода POWER обозначает, что питание в норме.





Рекомендации по выбору SFP. Характеристики SFP. Совместимые пары SFP.



Критерии по выбору SFP:

  • Наименее затратное решение - для каждого канала передачи предназначено отдельное волокно

  • Передатчики с меньшей оптической мощностью, с лазером FP типа, имеют меньшую стоимость

  • CWDM системы передачи по одному волокну значительно увеличивают  стоимость проекта

  • при выборе пары следует руководствоваться оптическим бюджетом линии на рабочей длине волны     или дистанцией передачи  (см. данные в соответствующих Табл. 9, Табл. 10)

Характеристики одноканальных SFP передатчиков и приемников. Совместимые пары SFP.



Ниже в Табл. 2, Табл. 3  приведены   возможные типы SFP передатчиков и приемников SDI с их характеристиками соответственно. В Табл.4,  представлены возможные пары передатчик/приемник, их минимальный оптический бюджет и примерное расстояние передачи (затухание в линии принято за 0.3 dB/км)

   Табл. 2

                                                Одноканальные видео передатчики



Тип SFP

Возможные модели SFP

Длина волны, тип

Выходная мощность, dB

Tx

PRFT-1330T-10D

1310 nm, FP

(0…-5)dB

Tx

PRFT-1330T-35D

1310 nm, DFB

(0…+3)dB

Tx

PRFT-1530T-50D

1550nm, DFB

(0…+3)dB

Tx

PRFT-1630T-D##

CWDM,DFB

(0…+3)dB



Табл. 3

                                                Одноканальные видео приемники



Тип SFP

Возможные модели SFP

Тип

Чувствительность, dB

Rx

PRFT-30R-D

PD

(-3…-24)dB

Rx

PRFT-30R-DH

APD

(-9…-28)dB



Табл. 4

         Совместимые пары одноканальных видео ПЕРЕДАТЧИКОВ/ ПРИЕМНИКОВ

Сторона А

                                           Сторона В

Тип SFP

 (Tx)

Тип SFP

 (Rx)

Бюджет min,

дистанция

Тип SFP

( Rx с APD)

Бюджет min,

дистанция

PRFT-1330T-10D

PRFT-30R-D

19 dB,  60 км





PRFT-1330T-35D

PRFT-30R-D

24 dB,  80 км

PRFT-30R-DH

28 dB,  93 км

PRFT-1330T-50D

PRFT-30R-D

24 dB,  80 км

PRFT-30R-DH

28 dB,  93 км

PRFT-1630T-D#

PRFT-30R-D

24dB,80км, CWDM

PRFT-30R-DH

28 dB,  93 км

#.. CWDM длина волны







Характеристики SFP одноволоконных трансиверов 100/1000Ethernet. Совместимые пары SFP.



Ниже в Табл. 5 приведены   возможные типы одноволоконных Ethernet SFP трансиверов со встроенным WDM с различными характеристиками.В Табл. 6 представлены возможные пары одноволоконных Ethernet трансивер/трансивер, их минимальный оптический бюджет и примерное расстояние передачи (затухание в линии принято за 0.3 dB/км)



Табл. 5

100/1000 Ethernet Трансиверы. ОДНО волокно

число

волокон

Модель SFP

ПЕРЕДАТЧИК

ПРИЕМНИК

Длина волны, тип,

дистанция передачи



Выходная мощность

dBm

Тип

Чувствит.

 (3G SDI),

 dBm

        1   работают

    в паре

SFP-S-20-31

SFP-S-20-55

WDM1310/1550, FP, 20 км

-1..-7

PD

-3..-23

        1   работают

    в паре

SFP-S-80-31

SFP-S-80-55

WDM1490/1550, FP, 80 км

-2..+3

PD

-3..-24



 Табл. 6

Совместимые пары 100/1000 Ethernet  ТРАНСИВЕР/ ТРАНСИВЕР. ОДНО волокно

Сторона А

           Сторона В

Бюджет min, дистанция

Тип SFP (трансивер)

Тип SFP (трансивер)

SFP-S-20-31

SFP-S-20-55

16 dB,  30 км

SFP-S-80-31

SFP-S-80-55

22 dB,  80 км



Характеристики SFP двухволоконных трансиверов 100/1000Ethernet. Совместимые пары SFP.



Ниже в Табл.7  приведены   возможные типы двухволоконных Ethernet SFP трансиверов с их характеристиками.В Табл. 8 представлены возможные пары Ethernet трансивер/трансивер, их минимальный оптический бюджет и примерное расстояние передачи (затухание в линии принято за 0.3 dB/км)



Табл. 7

100/1000 Ethernet Трансиверы. ДВА волокна(2F).

Число

волокон

Модель SFP

ПЕРЕДАТЧИК

ПРИЕМНИК

Длина волны, тип,

дистанция передачи



Выходная мощность

dBm

Тип

Чувствит.

 (3G SDI),

 dBm

       2

SFP-D-20-31

1310nm, FP, 20 км

-3..-9

PD

-3..-23

       2

SFP-D-80-55

1550nm, DFB, 80 км

-2..+3

PD

-3..-23

       2

SFP-D-20-CW##

CWDM, DFB, 20 км

0..-5

PD

-3..-24

       2

SFP-D-80-CW##

CWDM, DFB, 80 км

0..+5

PD

-3..-24



Табл. 8

               Совместимые пары 100/1000 Ethernet ТРАНСИВЕР/ ТРАНСИВЕР. ДВА волокна(2F).

Сторона А

           Сторона В

Бюджет min, дистанция

Тип SFP (трансивер)

Тип SFP (трансивер)

SFP-D-20-31

SFP-D-20-31

14 dB,  30 км

SFP-D-80-55

SFP-D-80-55

21 dB,  80 км

SFP-D-20-CW##

SFP-D-20-CW##

19dB,  40 км

SFP-D-80-CW##

SFP-D-80-CW##

24 dB,  80 км

              ##..CWDM длина волны



Передатчики и приемники SDI одноканальные с поддержкой 100/1000 Ethernet и без. Примеры заказа.



В состав устройства входит базовый модуль и SFP модули.  При заказе Пользователь указывает  базовый модуль и SFP-модули, выбираемые по требуемым параметрам:  функциональное назначение устройства, длина волны и рабочее расстояние (длина оптической линии).  Длина линии указана для оптического волокна, имеющего затухание не более 0,3 дБм/км.

                                                                                                                                                 Табл. 9

ПЕРЕДАТЧИКИ/ ПРИЕМНИКИ

1 КАНАЛ  3G/HD/SD SDI    c поддержкой 100/1000 Ethernet и без.

 Базовый модуль                 Стороны A, B

# SDI

канал.

Tx/Rx

Eth.

Число

волок.

                               SFP-модуль  (варианты)

Тип

        Тип SFP

Длина волны,

нм

Расстоян.км,
не более *

Кол-во

SFP на

одну

сторону





A



PBX-SC-155-1T1F







  Tx











    1

SDI

Tx

1ch

PRFT-1330T-10D

1310

60 км





   1

PRFT-1330T-35D

1310

80 км

PRFT-1530T-50D

1550

80 км

PRFT-1630T-D##

1270…1610

80 км

B

PBX-SC-155-1R1F



 Rx



SDI

Rx

1ch

PRFT-30R-D

Широко-
полосный

Определяет

 SFP Tx



   1

PRFT-30RH-D

Широко-
полосный

Определяет

TxSFP + 20 км







A







PBX-SC-155-E-1T1F-E1F









 Tx







√

1F













    2







SDI

Tx

1ch

PRFT-1330T-10D

1310

60 км





    1

PRFT-1330T-35D

1310

80 км

PRFT-1530T-50D

1550

80 км

PRFT-1630T-D##

1270…1610

80 км

Eth

Tx

 +

Rx

1F

SFP-S-20-31

          1310

20 км

1

 (из любой пары)

Работают
в паре

SFP-S-20-55

       1550





B





PBX-SC-155-E-

1R1F-E1F





 Rx





√

1F

SFP-S-80-49

       1490

      80 км

SFP-S-80-55

       1550

SDI

Rx

1ch

PRFT-30R-D

Широко-
полосный

Определяет

 SFP Tx



   1

PRFT-30RH-D

Широко-
полосный

Определяет

TxSFP + 20 км







A







PBX-SC-155-E-1T1F-E2F









 Tx







√

2F













   3







SDI

Tx

1ch

PRFT-1330T-10D

1310м

60 км





   1

PRFT-1330T-35D

1310

80 км

PRFT-1530T-50D

1550

80 км

PRFT-1630T-D##

1270…1610

80 км

Eth

Tx

 +

Rx

2F

SFP-D-20-31

1310

20 км





   1

SFP-D-80-55

1550

80 км





B





PBX-SC-155-E-1R1F-E2F







Rx





√

2F

SFP-D-20-CW##

1270…1610

20 км

SFP-D-80-CW##

1270…1610

80 км

SDI

Rx

1ch

PRFT-30R-D

Широко-
полосный

Определяет

 SFP Tx



   1

PRFT-30RH-D

Широко-
полосный

Определяет

TxSFP + 20 км



Пример заказа:

 Передатчик SDI одноканальный, без Ethernet,  длина волны 1310нм, сторона A 60 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-1T1F

1

SFP модуль

PRFT-1330T-10D

1



Передатчик SDIодноканальный, без Ethernet,  CWDM, 1470 нм, сторона A, 60 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-1T1F

1

SFP модуль

PRFT-1630T-D1470

1



Приемник SDI одноканальный, без Ethernet, сторона B, 60 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-1R1F

1

SFP модуль

PRFT-30R-D

1



Передатчик SDI одноканальный, одноволоконный Ethernet, сторона A, 80 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-E-1T1F-E1F

1

SDI  Tx SFP модуль

PRFT-1330T-35D

1

Ethernet SFP модуль

SFP-S-80-49

1



Приемник SDI одноканальный, одноволоконный Ethernet, сторона B, 80 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-E-1R1F-E1F

1

SDI  Rx SFP модуль

PRFT-30R-D

1

Ethernet SFP модуль

SFP-S-80-55

1





Схемы соединения пар устройств.



  Передатчики,

приемники  SDI

одноканальные

     1 волокно



 Передатчики,

приемники   SDI

одноканальные

+одноволоконный

    Ethernet

   SDI+E1F



 Передатчики,

приемники   SDI

одноканальные

+двухволоконный

    Ethernet

   SDI+E2F







Оптические трансиверы 100/1000 Ethernet. Примеры заказа.

                                                                                                                                 Табл.10101010101010

 Базовый модуль                 Стороны A, B

Eth.

Число

волок.

                               SFP-модуль  (варианты)

Тип

        Тип SFP

Длина волны,

нм

Расстоян.км,
не более *

Кол-во

SFP на

одну

сторону

A

PBX-SC-155-EH-E1F





  √

 1F





   1

Eth

Tx

 +

Rx

1F

SFP-S-20-31

          1310

20 км

1

 (из любой пары)

Работают
в паре

SFP-S-20-55

       1550

B

PBX-SC-155-EH-E1F



SFP-S-80-49

       1490

    80 км

SFP-S-80-55

       1550

A

PBX-SC-155-EH-E2F





 √

 2F





   2





Eth

Tx

 +

Rx

2F

SFP-D-20-31

1310

20 км





   1

SFP-D-80-55

1550

80 км

B





PBX-SC-155-EH-E2F



SFP-D-20-CW##

1270…1610

20 км

SFP-D-80-CW##

1270…1610

80 км



Одноволоконный 100/1000Ethernet трансивер,сторона A, 80 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-EH-E1F

1

Ethernet SFP модуль

SFP-S-80-49

1



Одноволоконный 100/1000Ethernet трансивер, сторона B, 80 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-EH-E1F

1

Ethernet SFP модуль

SFP-S-80-55

1



Двухволоконный 100/1000Ethernet трансивер,сторона A, 20 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-EH-E2F

1

Ethernet SFP модуль

SFP-D-20-31

1



Двухволоконный 100/1000Ethernet трансивер, сторона B, 20 км

Позиция

Шифр

Кол.

Базовый модуль

PBX-SC-155-EH-E2F

1

Ethernet SFP модуль

SFP-D-20-31

1





Схемы соединения пар устройств.





      Трансивер

 100/1000 Ethernet

 одноволоконный

          E1F

      1 волокно



      Трансивер

 100/1000 Ethernet

 двухволоконный

          E2F

      2 волокна







Использование устройств серии PBX-SF-155-XXXX в системах многоканальной (до 16 каналов SDI) передачи по одному волокну.



   Используя SFP модули с CWDM лазерами и внешний оптический CWDM мультиплексор/демультиплексор пользователь имеет возможность все свои каналы передавать/принимать по одному волокну.

    В системе ”ProBox” возможны следующие типы CWDM MUX/DEMUX:

  • PBX-COM-4-1270  (4 канала, начальная длина волны 1270nm)

  • PBX-COM-4-1470  (4 канала, начальная длина волны 1470nm, вход расширения 1310nm)

  • PBX-COM-4-1550  (4 канала, начальная длина волны 1550nm, вход расширения 1310nm)

  • PBX-COM-8-1270  (8 каналов, начальная длина волны 1270nm)

  • PBX-COM-8-1470  (8 каналов, начальная длина волны 1470nm, вход расширения 1310nm)

  • PBX-COM-16-1270 (16 каналов, начальная длина волны 1270nm)

    Ниже на рисунке изображен пример система передачи 4-х каналов SDI(2+2) плюс 100/1000 Ethernet по одному волокну.

    Используется внешний 4-х канальный CWDM MUX/DEMUX PBX-COM-4-1470.


SFP передатчиков работают на CWDM (1470 nm..1530 nm) длинах волн. Для обратного канала SDI используется вход расширения 1310нм CWDM MUX/DEMUX. В этом канале может быть использован обычный FP лазер.





Рис. 4. CWDM система передачи по одному волокну 3-х каналов SDI (2+1) плюс 100/1000 Ethernet



Конструктивное исполнение

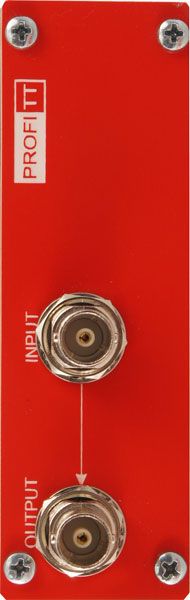

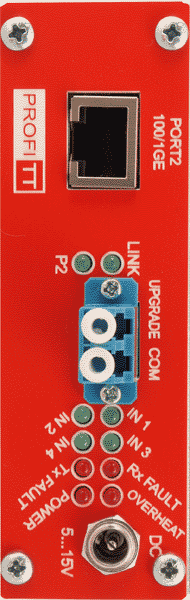

 Конструктивно оптические преобразователи ”ProBox” выполнены в малогабаритных автономных корпусах с размерами 103х105х33.5 мм. В корпусе размещаются: плата, SFP модули. На торцевые панели корпуса выведены разъемы BNC, RG45, оптические разъемы LC/UPC и разъем питания, а также выведены индикаторы состояния блока.

В состав устройств входит выносной адаптер питания 12V@1A.



Документация.






^Наверх
