Оптические преобразователи 12G/3G/HD/SD SDI, ASI, Ethernet одноволоконные





Многоканальные оптические одноволоконные преобразователи [E/O (электрика/оптика) и O/E (оптика/ электрика)] системы ”ProBox” позволяют передавать до 8-ми 12G/3G/HD-SD SDI, ASI сигналов плюс 100/1000 Ethernet по одному волокну. По линии Ethernet имеется встроенный двухпортовый коммутатор (2 port switch).

Для передачи сигналов по одному волокну используется принцип CWDM (разделение по длине волны) в диапазоне 1470nm…1570nm либо 1270nm…1410nm. Это позволяет организовывать как одностороннюю, так и двустороннюю передачу видеосигналов.

Оптический порт расширения UPGRADE (1310nm) позволяет осуществить передачу дополнительных сигналов передаваемых на длинах волн 1260nm … 1450nm.

Таким образом, соединив через порт расширения UPGRADE вторую коробку ”ProBox”, работающую на длинах волн 1270nm…1410nm (индекс “L” в шифре блока), можно осуществить передачу 8-ми 3G/HD-SD SDI, ASI сигналов плюс две линии 100/1000 Ethernet по одному волокну.

Модели с Ethernet имеют индекс “E” в шифре блока.

Питание осуществляется от внешнего адаптера 12 В@1000 mA.



Функциональные возможности и достоинства

  • До 4-х каналов передачи/приема 12G/3G/HD-SD SDI, ASI сигналов плюс 100/1000 Ethernet в одном корпусе.

  • До 8-ми каналов передачи/приема 12G/3G/HD-SD SDI, ASI сигналов плюс две линии 100/1000 Ethernet в двух корпусах.

  • Оптические разъемы типа LC/UPC  или  ST/UPC (модель с индексом «ST»).

  • Встроенный двухпортовый коммутатор по линии Ethernet

  • Компактный размер 160x105x33,5 mm (ДхШхВ).

  • Любое соотношение передатчиков/приемников внутри корпуса.

  • Как односторонняя, так и двусторонняя передача видеосигнало.в

  • 12G/3G/HD-SD SDI с восстановлением тактовой (reclocking).

  • Оптический бюджет для 12G SDI не менее 10 dB.

  • Мониторинг наличия оптических/электрических сигналов на входе блока.

  • Мониторинг входной/выходной оптической мощности.

  • Мониторинг наличия линии Ethernet.

  • Мониторинг температуры внутри корпуса.

  • Широкий диапазон питающих напряжений 5V...17V@ 4.5 Wt max.





Технические данные и характеристики

Входы/выходы SDI/ASI:

Поддерживаемые стандарты на оптическом и электрических  SDI/ASI  входах/выходах

SMPTE ST-2082 (12G)

SMPTE ST-2081 (6G)

SMPTE 424M (3G), SMPTE 292 (HDSDI),

SMPTE 259M (SDI), DVB-ASI

Восстановление тактовой по каждому каналу передатчика

Да

Восстановление тактовой по каждому каналу приемника

Да

Входное/выходное сопротивление, разъём

75 Ом,  BNC

Затухание несогласованности

>15 dB до 1.5Gbit

>10 dB до 3Gbit

Автоматическая коррекция кабеля по каждому входу:

12G

3G

HD

SD, ASI





до 30 м  (для кабеля 1694A или аналогичного)

до 150 м

до 250 м

до 500 м



Ethernet электрический вход/выход

Стандарт

IEEE 802.3i 10 Base-T, IEEE 802.3u 100 Base-T,                                                                                               IEEE 802.3ab 1000 Base-TX

Разъём

RJ-45, двух портовый коммутатор (switch)

Кабель

UTP кабель 5-ой категории, max 100м



Оптические входы/выходы:

Порт Общий (Com)

1

Порт “Расширения”(Upgrade)

 1270nm..1470 nm

1

Для моделей с индексом “E”:

Порт 1590 nm

Порт 1610 nm

Для моделей с индексом “E+L”:

Порт 1430 nm

Порт 1450 nm



1

1



1

1

Разъемы

LC/UPC  или  ST/UPC

Волокно

Одномодовое

Внутренний CWDM мультиплексор

Да

Длины волн:

   видео плюс Ethernet

   только видео

 Для моделей с индексом “L”:

   видео плюс Ethernet

   только видео



1470nm,1490nm,1510nm,1530nm,1550nm, 1570nm

1470nm,1490nm,1510nm,1530nm



1270nm,1290nm,1310nm,1330nm,1350nm, 1410nm

1270nm,1290nm,1310nm,1330nm

Оптический бюджет

Не менее 10 dB

Максимальное расстояние(типичное)

35 км



Индикация

  • Индикация наличия сигнала на каждом электрическом входе канала передатчика

  • Индикация наличия передаваемого канала в волокне

  • Индикация пропадания оптического сигнала (уровень оптического сигнала в любом канале упал ниже минус 15 dB)

  • Индикация неисправности передающих лазеров

  • Индикация перегрева корпуса (температура превышает +70 ºC)

  • Индикация наличия питания



Потребляемая мощность……………… не более 4.5 Вт

          Питание…………………………………. 5В…17 В

          Адаптер питания ……………………… 12В @ 1A.

Диапазон рабочих температур………. от 0 до 45°С.

Время непрерывной работы…………. 24 часа

Габаритные размеры…………………. 160х105х33,5 мм (ДхШхВ)

Масса (с адаптером питания)………… не более 1,0 кг.



Состав и работа преобразователей оптических одноволоконных ”ProBox"



Устройства ”ProBox” выполнены в малогабаритных автономных корпусах. Внутри корпуса располагаются: плата, SFP модули, CWDM мультиплексор. В состав устройств входит выносной адаптер питания.

Для передачи сигналов по одному волокну используется принцип CWDM (разделение по длине волны) в диапазоне 1470…1570nm  либо 1270…1410nm . Каждый канал видео передается на своей длине волны, а канал Ethernet всегда занимает две длины волны. Все каналы объединяются/разделяются в оптических CWDM мультиплексорах/ демультиплексорах. Это позволяет организовывать как одностороннюю, так и двустороннюю передачу видео сигналов между двумя корпусами системы ProBox с использованием одного волокна.

Один корпус обеспечивает передачу/прием до четырех каналов 3G/HD/SD SDI, ASI и одного канала 100/1000 Ethernet. По каналу 100/1000 Ethernet устройство имеет встроенный двухпортовый коммутатор (2 port switch).

В зависимости от числа передаваемых/принимаемых видео каналов и наличия/отсутствия канала 100/1000 Ethernet в таблице 1 приведены соответствующие модели для точек A и B.

Пояснение к шифрам устройств:

#T…..число передатчиков в устройстве

#R…..число приемников в устройстве

E….. устройство позволяет реализацию канала 100/1000 Ethernet

1Fвсе  каналы передаются по одному волокну

L…..используются длины волн 1270…1410nm



Перечень возможных моделей:

                                                                                                                                        Таблица 1

Число каналов
SDI


#Tx/Rx

Точка A

#Tx/Rx

Точка B

Ethernet

2 PORT

Upgrade

1260...1360

 МОДЕЛЬ *)

Точка A

Точка B

4

4/0

0/4

да

да

да

нет

PBX-4TE1F-12G

PBX-4TE1FL-12G

PBX-4RE1F-12G

PBX-4RE1FL-12G

4

4/0

0/4

нет

нет

да

нет

PBX-4T1F-12G

PBX-4T1FL-12G

PBX-4R1F-12G

PBX-4R1FL-12G

4

2/2

2/2

да

да

да

нет

PBX-2T2RE1F-12G

PBX-2T2RE1FL-12G

PBX-2R2TE1F-12G

PBX-2R2TE1FL-12G

4

2/2

2/2

нет

нет

да

нет

PBX-2T2R1F-12G

PBX-2T2R1FL-12G

PBX-2R2T1F-12G

PBX-2R2T1FL-12G

4

3/1

1/3

да

да

да

нет

PBX-3T1RE1F-12G

PBX-3T1RE1FL-12G

PBX-3R1TE1F-12G

PBX-3R1TE1FL-12G

4

3/1

1/3

нет

нет

да

нет

PBX-3T1R1F-12G

PBX-3T1R1FL-12G

PBX-3R1T1F-12G

PBX-3R1T1FL-12G

2

2/0

0/2

да

да

да

нет

PBX-2TE1F-12G

PBX-2TE1FL-12G

PBX-2RE1F-12G

PBX-2RE1FL-12G

2

2/0

0/2

нет

нет

да

нет

PBX-2T1F-12G

PBX-2T1FL-12G

PBX-2R1F-12G

PBX-2R1FL-12G

2

1/1

1/1

да

да

да

нет

PBX-1T1RE1F-12G

PBX-1T1RE1FL-12G

PBX-1R1TE1F-12G

PBX-1R1TE1FL-12G

2

1/1

1/1

нет

нет

нет

нет

PBX-1T1R1F-12G

PBX-1T1R1FL-12G

PBX-1R1T1F-12G

PBX-1R1T1FL-12G

*)  Для моделей с оптическими разъемами ST/UPC в шифре моделей через дефис добавляется индекс “ST”  (например:  PBX-4TE1F-12G-STPBX-4RE1F-12G-ST  и  т.д.).



Пример пар блоков для передачи/приема:



Точка А.  PBX-3T1RE1F-12G .

Устройство содержит три передатчика (3T), один приемник (1R), поддерживает линию 100/1000 Ethernet (E). Для передачи всех этих каналов используется только одно волокно (1F).

Точка B.  PBX-3R1TE1F-12G .

Устройство содержит три приемника (3R), один передатчик (1T), поддерживает линию 100/1000 Ethernet (E). Для передачи всех этих каналов используется только одно волокно (1F).





Точка А.

Рис.1. Структурная схема передатчика.



Точка B.



Рис.2. Структурная схема приемника.



На структурных схемах для примера приведен вариант для передачи четырех каналов SDI в одном направлении плюс канал 100/1000 Ethernet.



Ниже приведены варианты подачи и приема сигналов для различных комплектов устройств многоканальной передачи по одному волокну:



1. Передача четырех видео каналов в одном направлении плюс канал 100/1000 Ethernet.



2. Передача четырех видео каналов в одном направлении.



3. Передача двух видео каналов в одном направлении и двух в обратном плюс канал 100/1000  Ethernet.

4. Передача двух видео каналов в одном направлении и двух в обратном .



5. Передача трех видео каналов в одном направлении и одного в обратном плюс канал 100/1000  Ethernet.



6. Передача трех видео каналов в одном направлении и одного в обратном

7. Передача двух видео каналов в одном направлении плюс канал 100/1000   Ethernet.



8. Передача двух видео каналов в одном направлении



9. Передача одного видео канала в одном направлении и одного в обратном плюс канал 100/1000  Ethernet.



Передача одного видео канала в одном направлении и одного в обратном





11. Передача восьми видео каналов плюс канал (один или два) 100/1000  Ethernet.

Для организации системы передачи восьми каналов видео плюс канала 100/1000 Ethernet нужны на каждой стороне по два корпуса ProBox, соединенных через оптический вход расширения UPGRADE (1310nm).

Первый корпус (основной), обслуживающий видеоканалы 1…4 и 100/1000 Ethernet, работает на длинах волн 1470…1570 nm.

Второй корпус (дополнительный), обслуживающий видеоканалы 5…8, работает на длинах волн 1270…1330 nm.

Порт COM второго дополнительного корпуса соединяется с портом UPGRADE (1310nm) первого основного. На порте COM основного корпуса формируется поток из всех восьми видеоканалов плюс канал 100/1000 Ethernet.

В точке приема происходит обратное разделение каналов по длине волны и преобразование оптика/электрика.

Для основного корпуса могут быть выбраны любые модели на длинах волн 1470…1570 nm, как одно-, так и двунаправленные. Для дополнительного корпуса следует выбирать модели для длин волн 1270…1330 nm (индекс “L” в шифре) без поддержки канала Ethernet.

В случае использования дополнительного корпуса (индекс “L” в шифре) с поддержкой канала Ethernet (индекс “E” в шифре)пользователь получит систему для передачи восьми SDI каналов и двух  каналов 100/1000 Ethernet.

Таким образом можно создать систему восьмиканальной передачи с требуемым числом каналов передачи в одном и обратном направлении.

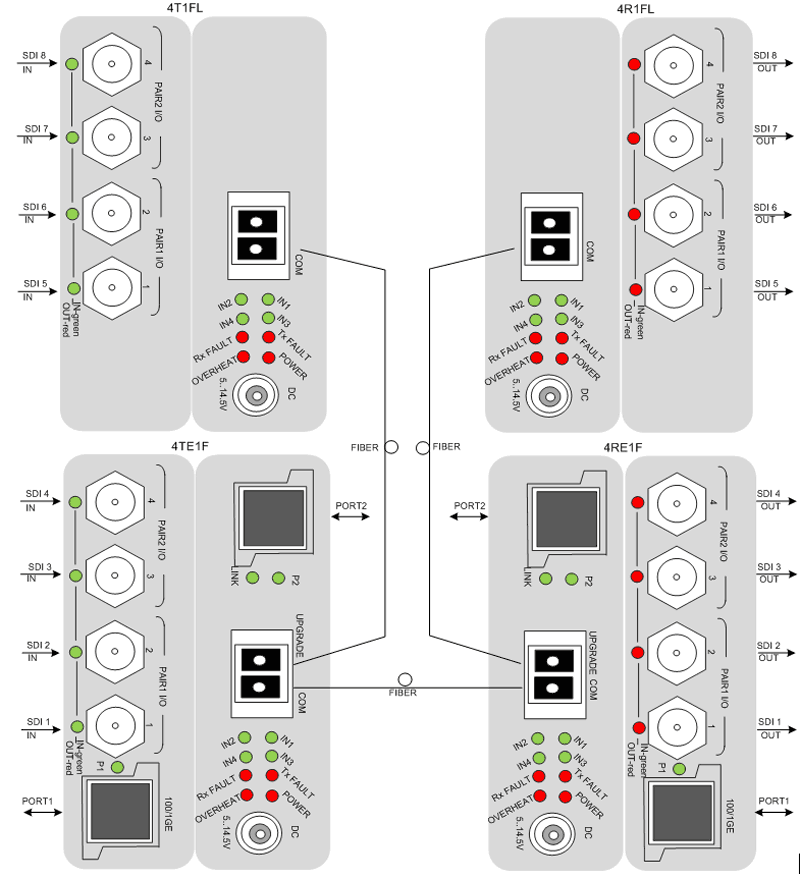

На рисунке ниже приведен пример передачи 8-ми SDI каналов и одного канала 100/1000 Ethernet.

.





 Индикация.



Существуют две группы светодиодных индикаторов: на передней и задней панелях корпуса:

1). Индикаторы на передней панели корпуса
(располагаются оптические разъемы и разъем питания).

IN1, IN2, IN3, IN4 – зеленый (сигнал присутствует), не горит (сигнал отсутствует).

- Индикация наличия сигнала на каждом электрическом входе канала передатчика

- Индикация наличия передаваемого канала в волокне (для приемников)

Rx FAULT- красный (входной оптический сигнал отсутствует).

- Индикация пропадания оптического сигнала (уровень оптического сигнала в любом канале упал ниже минус 25 dB)

Tx FAULT- красный (неисправность хотя бы одного из лазеров).

- Индикация неисправности передающих лазеров либо выходная оптическая мощность лазера вышла за допустимые пределы.

OVERHEAT - красный (перегрев)

- Индикация перегрева корпуса (температура превышает +70 ºC)

POWER – красный (питание в норме)

- Индикация наличия питания

LINK….зеленый, не горит.

Моргание обозначает, что происходит передача данных по линии Ethernet (для моделей с поддержкой Ethernet)



2). Индикаторы на задней панели корпуса
(располагаются входные/выходные видео BNC разъемы).

PAIR1 I/O 1/2, PAIR2 I/O 3/4….. зеленый, красный.

Под каждым BNC разъемом расположен соответствующий ему светодиодный индикатор. Цвет индикатора соответствует направлению сигнала на данном BNC разъеме.

Зеленый….данный BNC является входом.

Красный….данный BNC является выходом.





Конструктивное исполнение



Конструктивно оптические преобразователи ”ProBox” выполнены в малогабаритных автономных корпусах с размерами 160х105х33.5 мм. В корпусе размещаются: плата, SFP модули, CWDM мультиплексор. На торцевые панели корпуса выведены разъемы BNC, RG45, оптические разъемы LC/UPC или ST/UPC (модель с индексом «ST»), разъем питания и индикаторы состояния блока.

В состав устройств входит выносной адаптер питания 12V@1A.



Документация.
